小型三缸径向蒸汽机结构设计方案

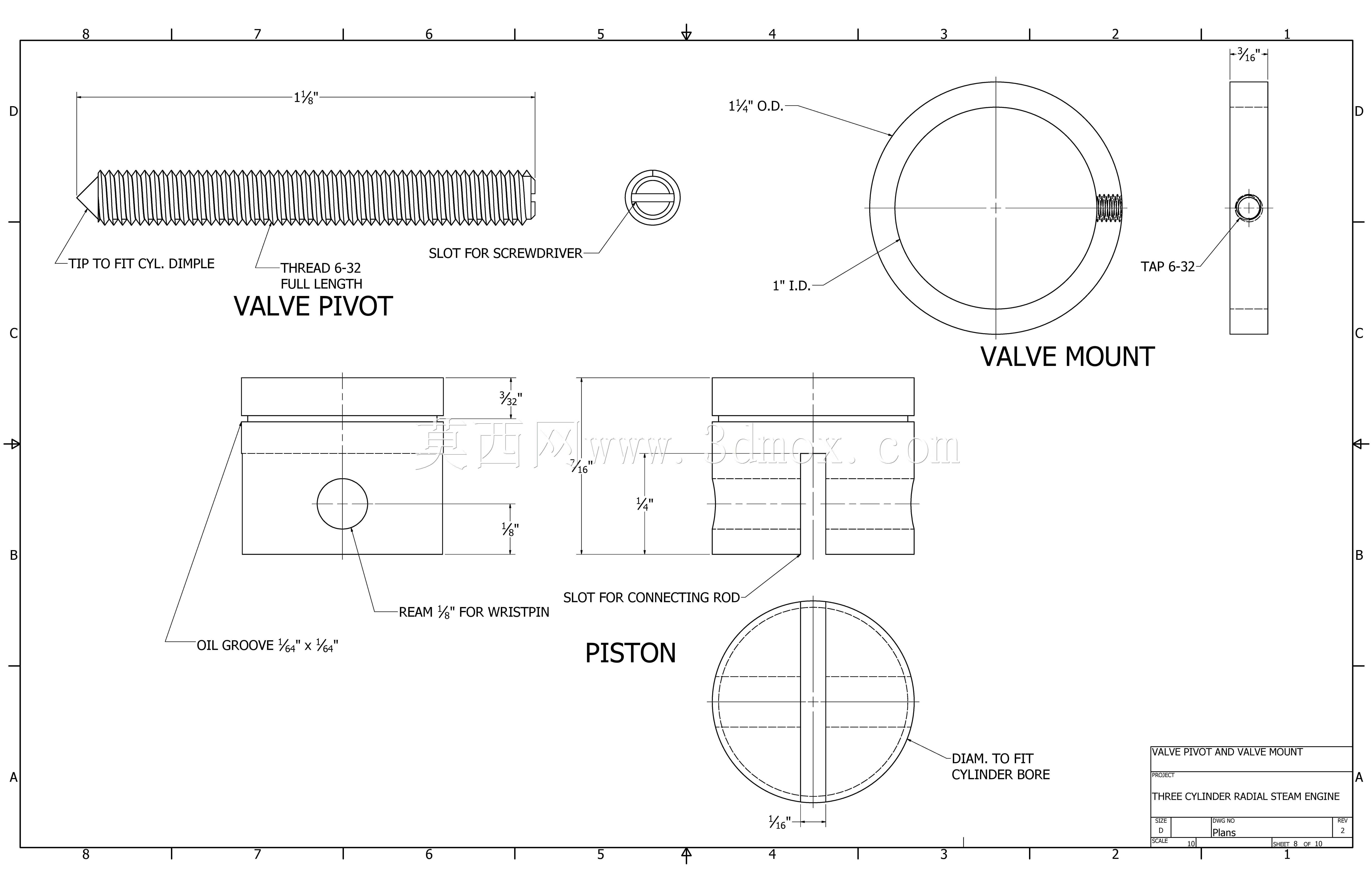

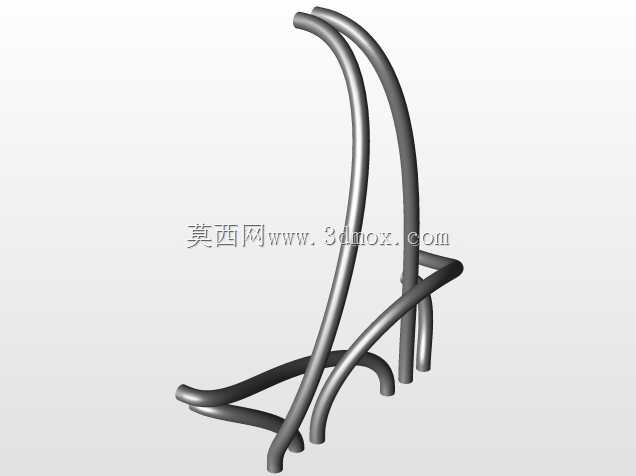

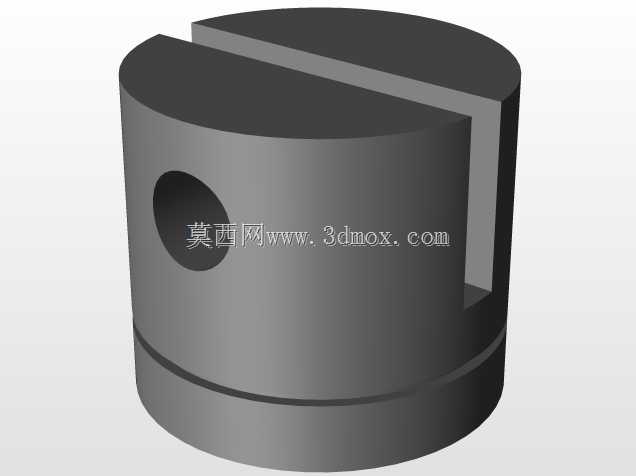

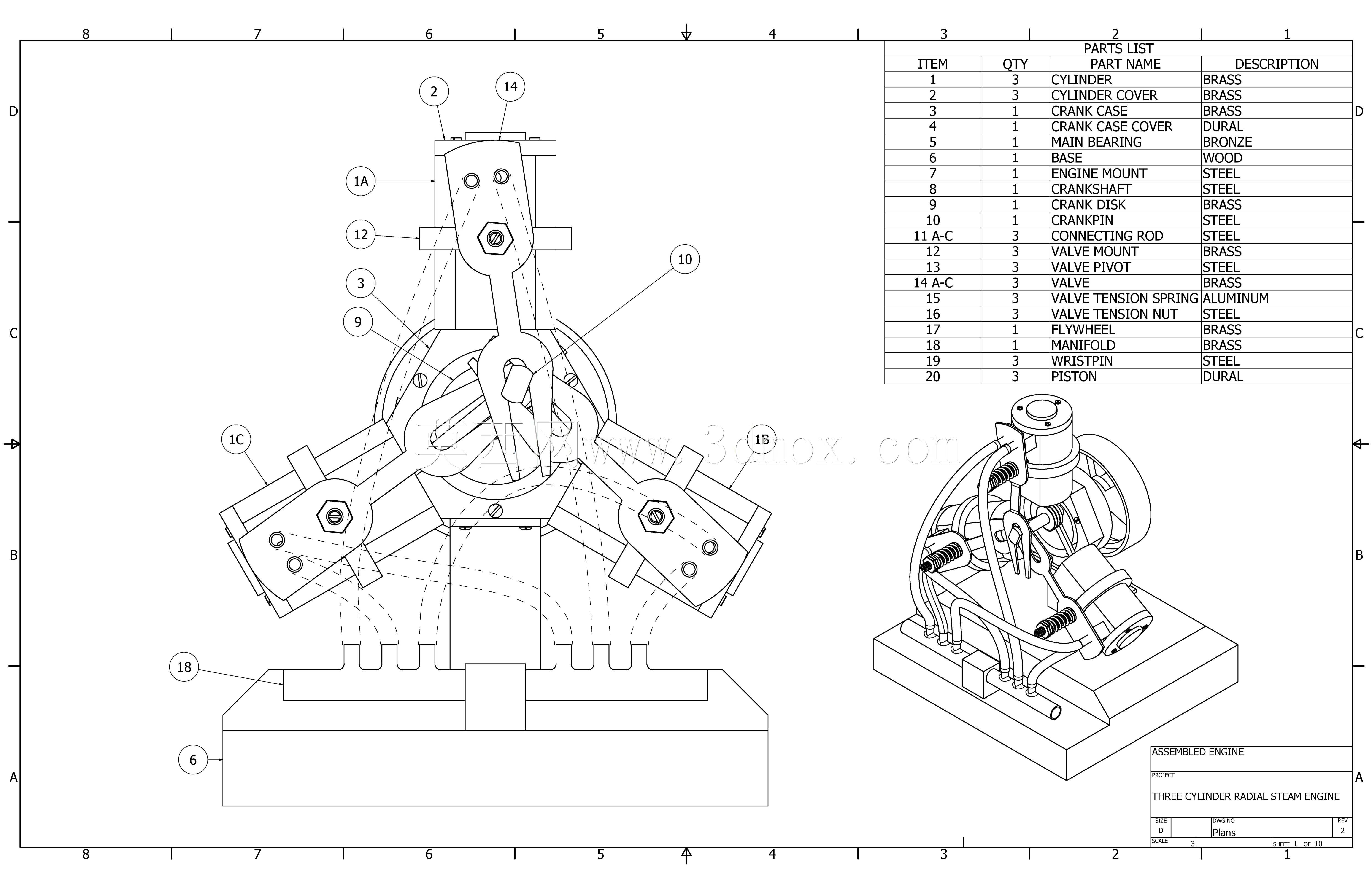

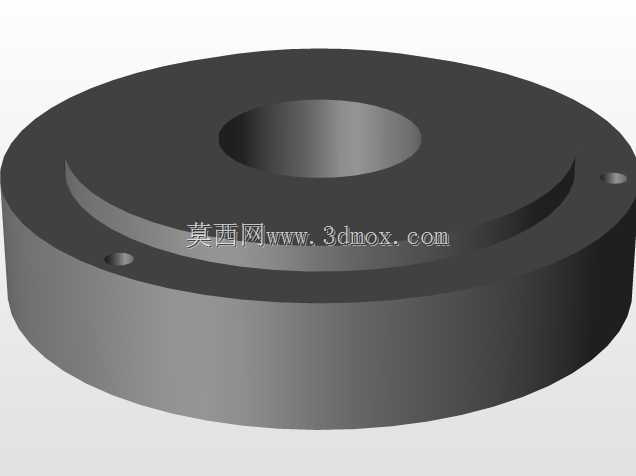

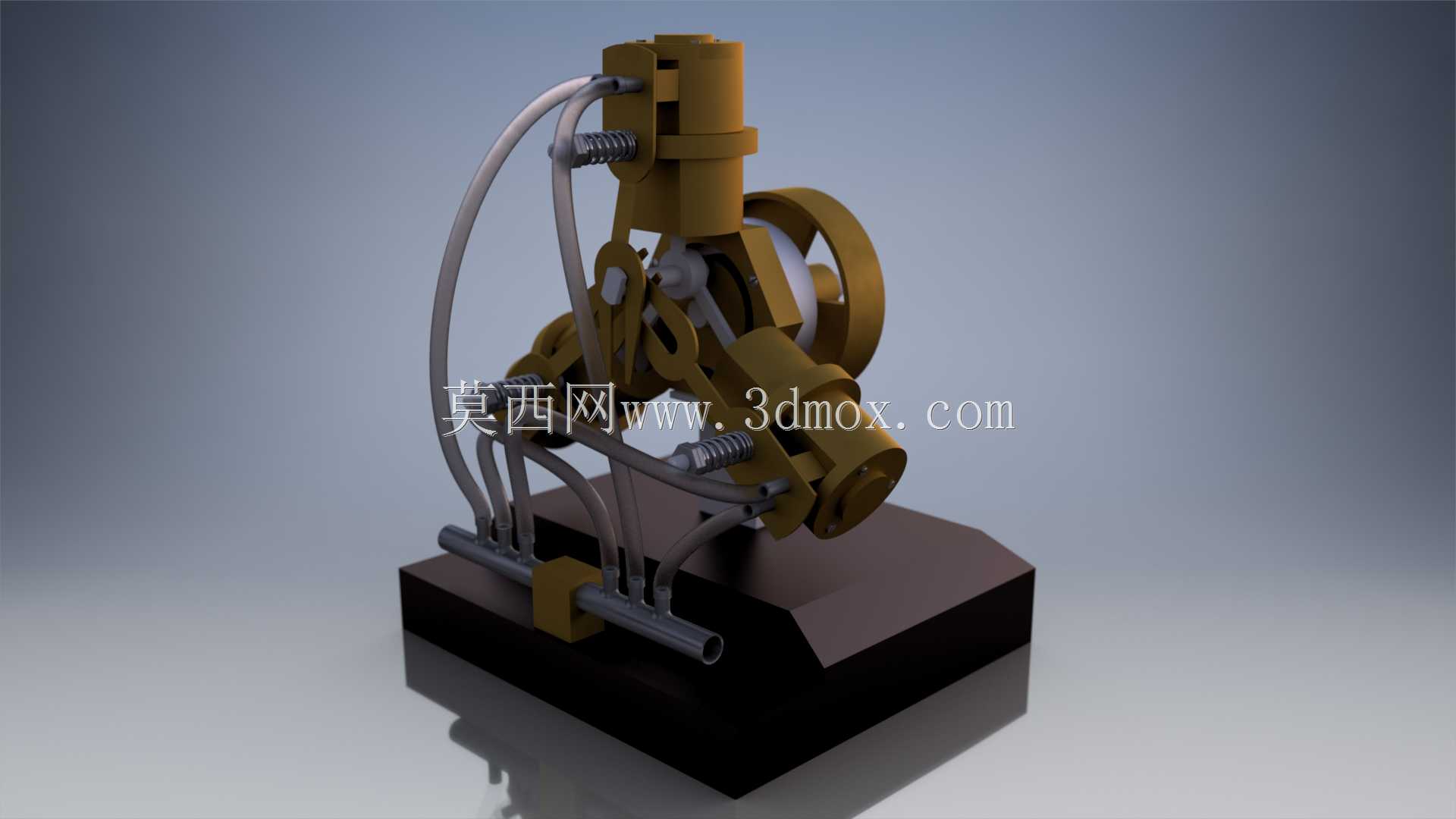

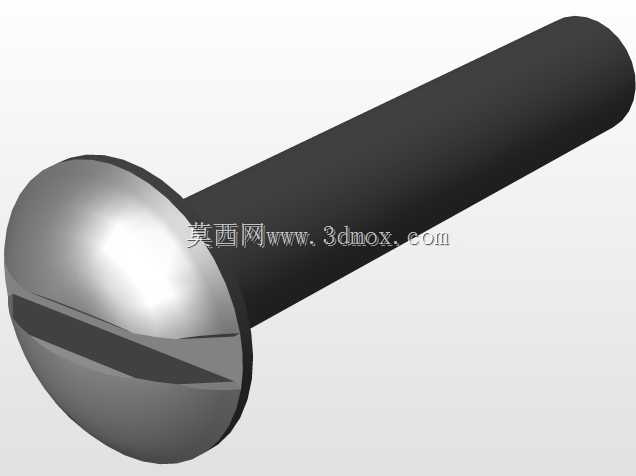

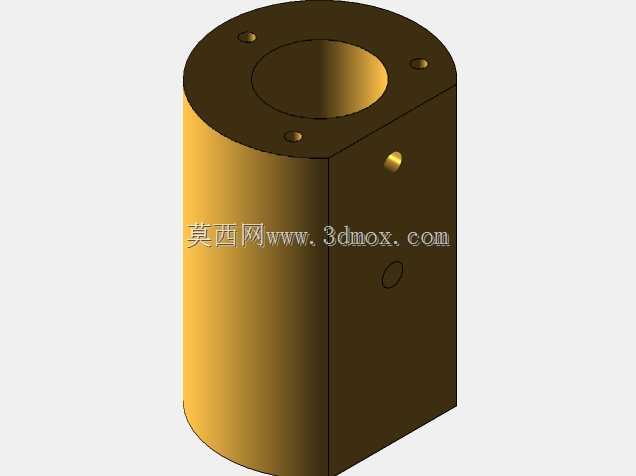

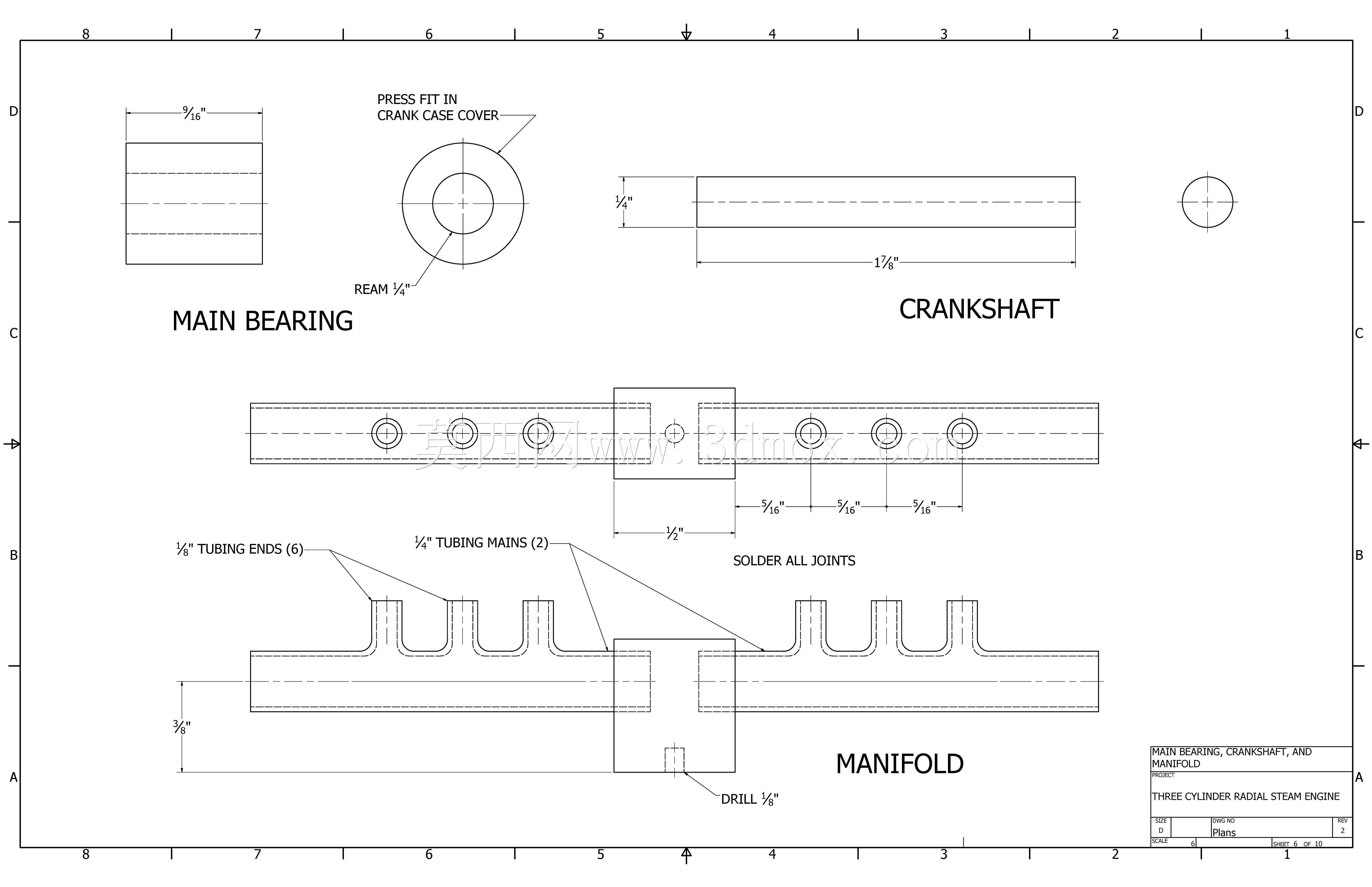

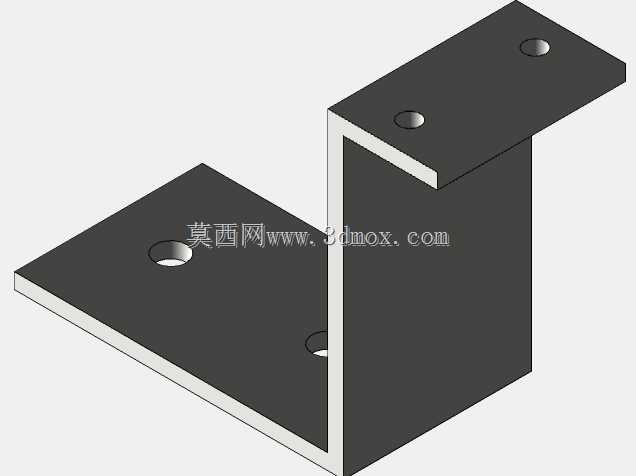

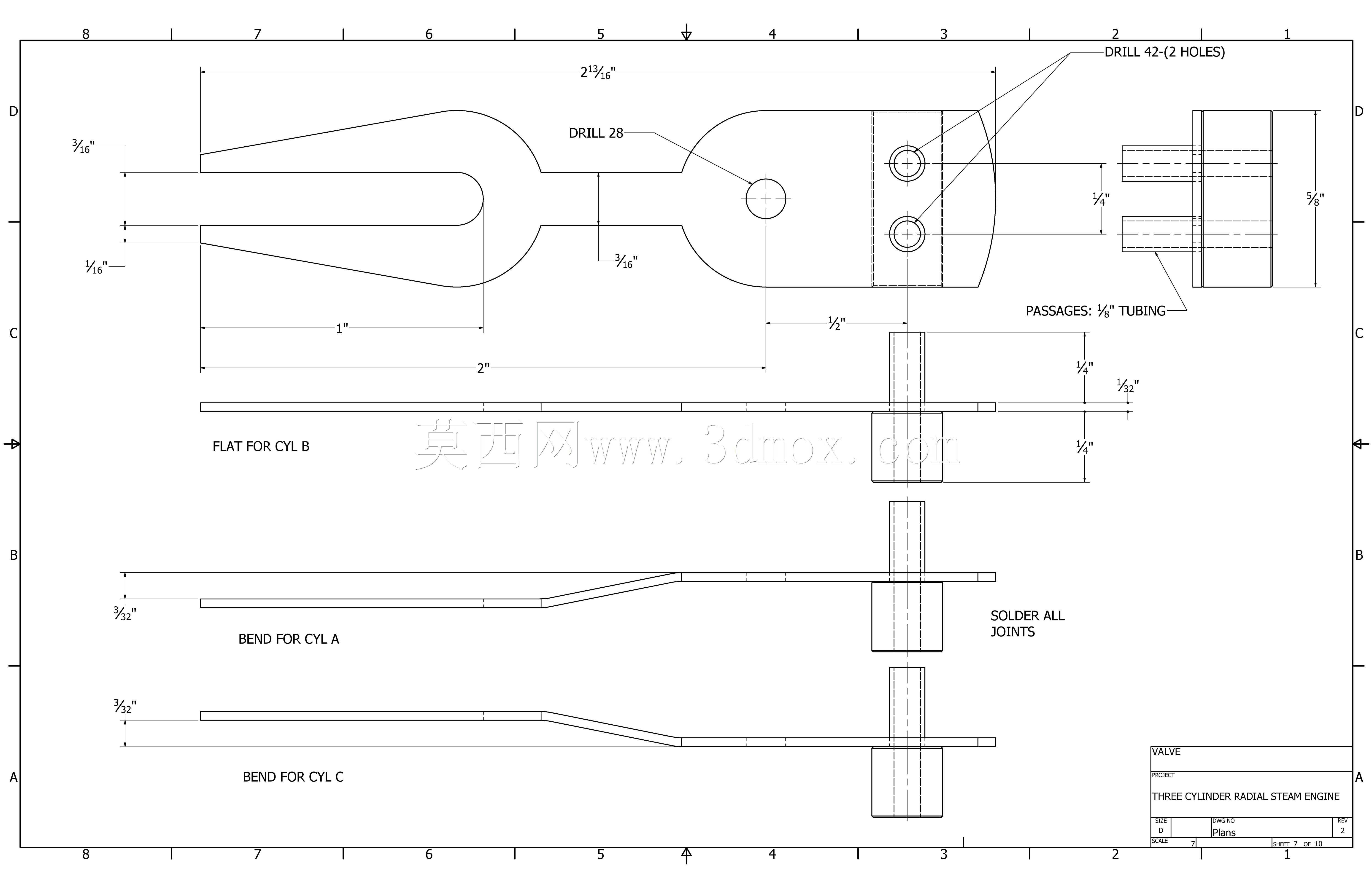

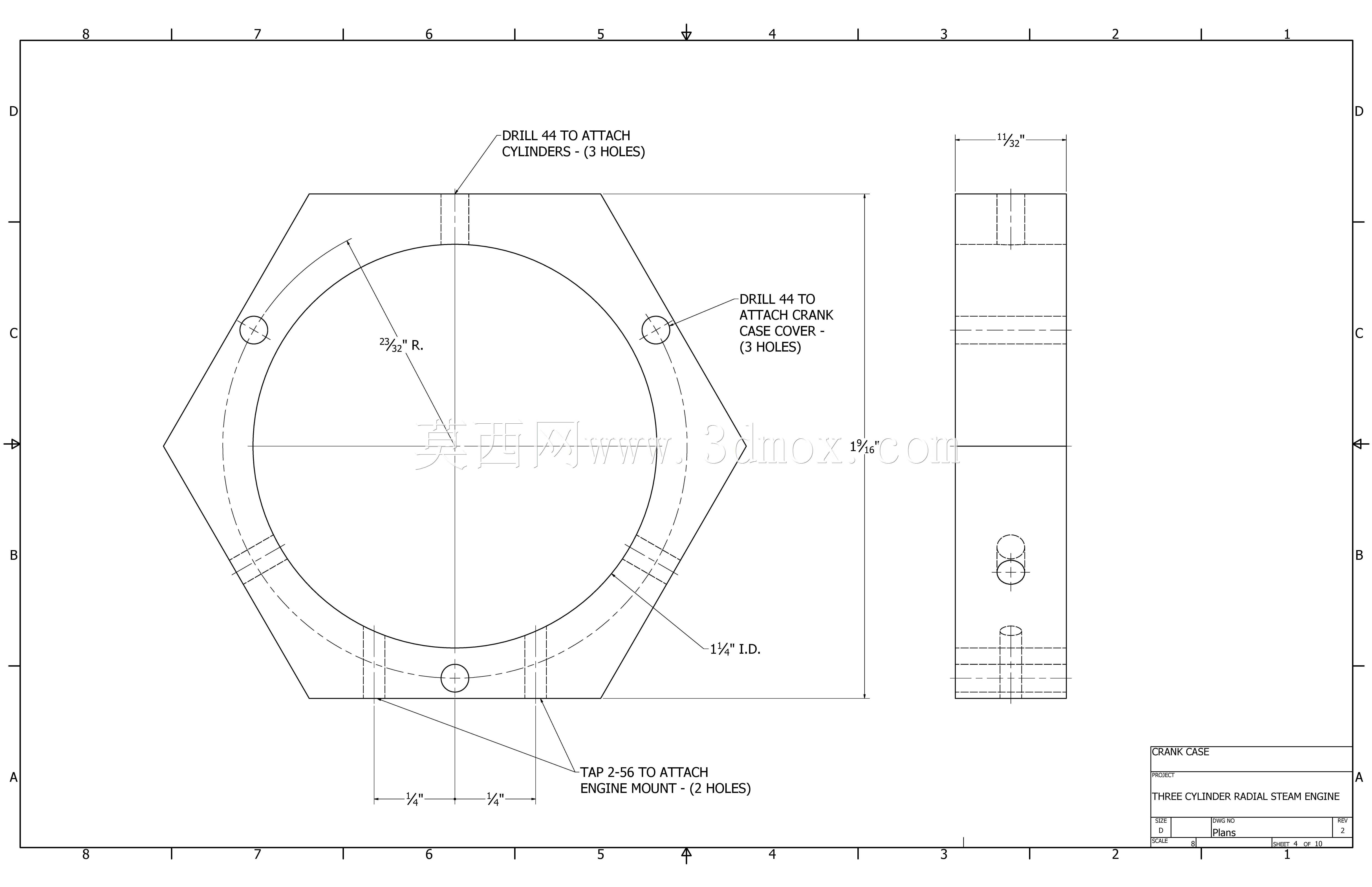

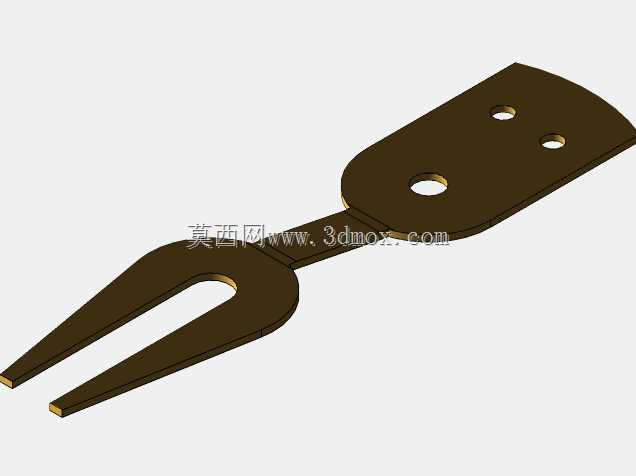

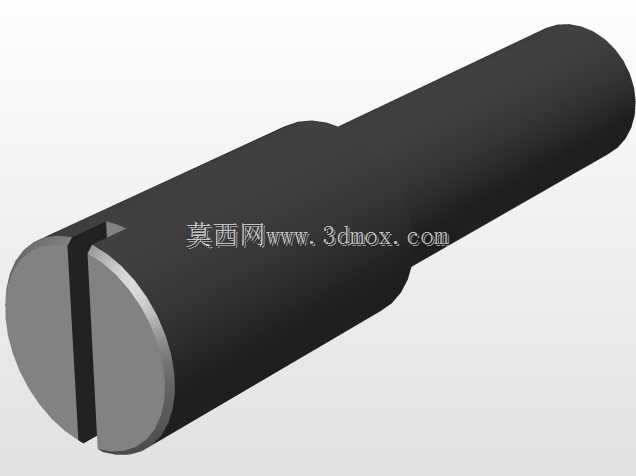

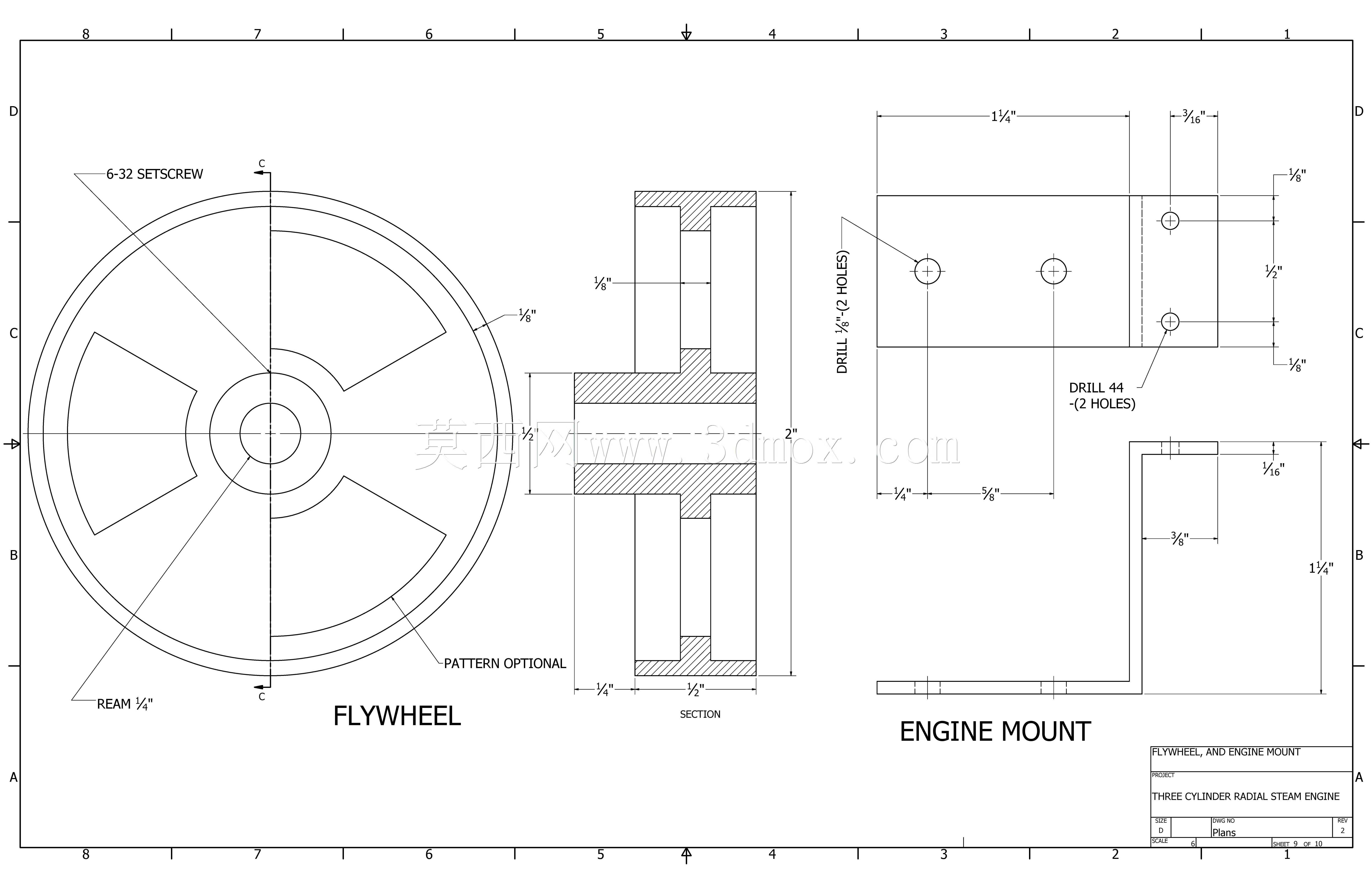

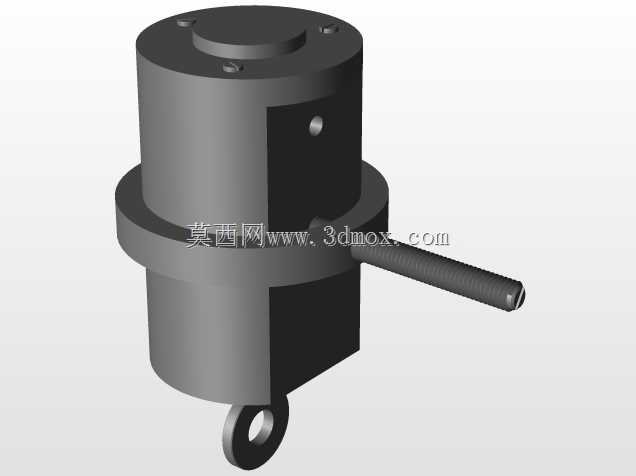

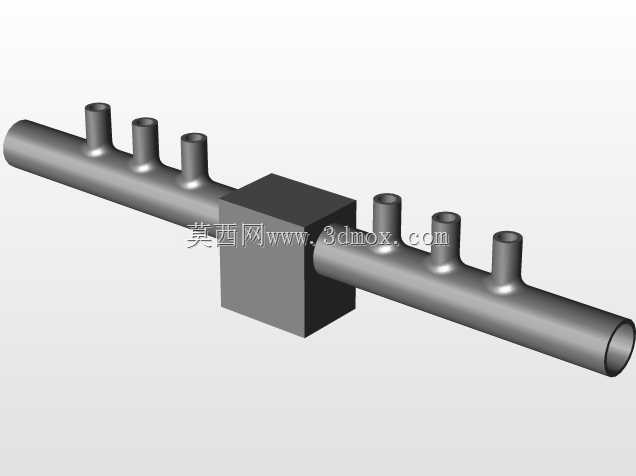

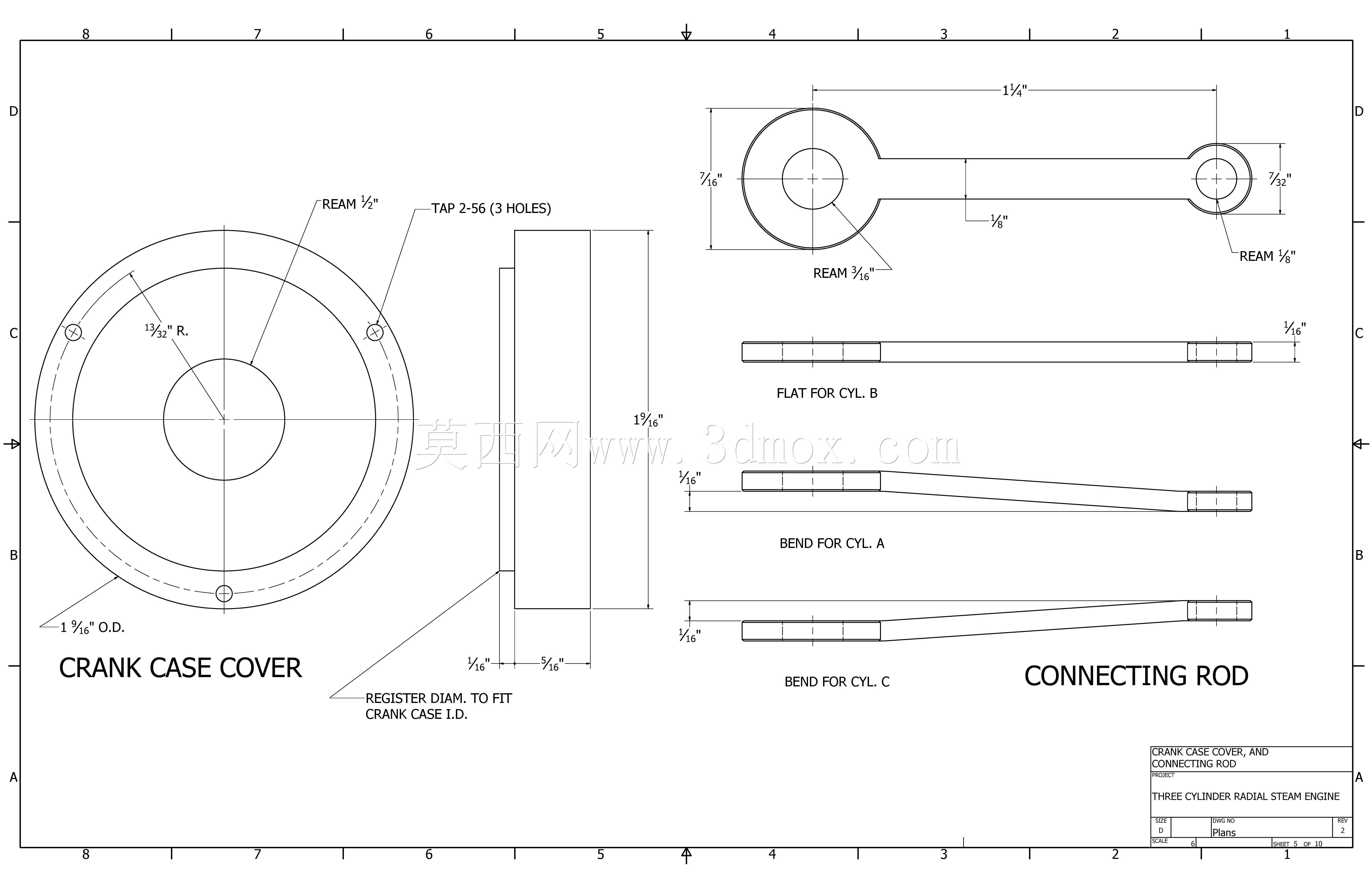

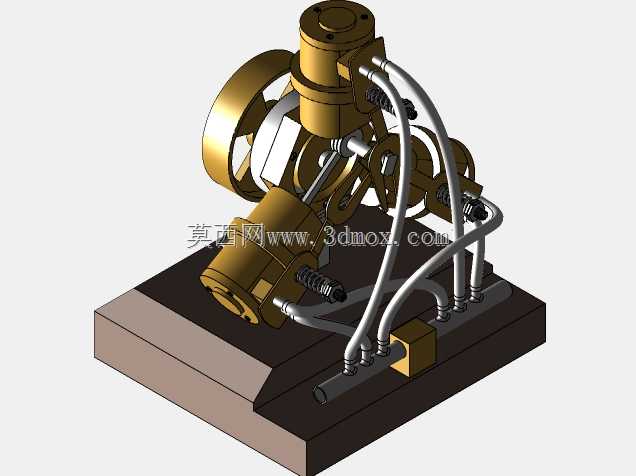

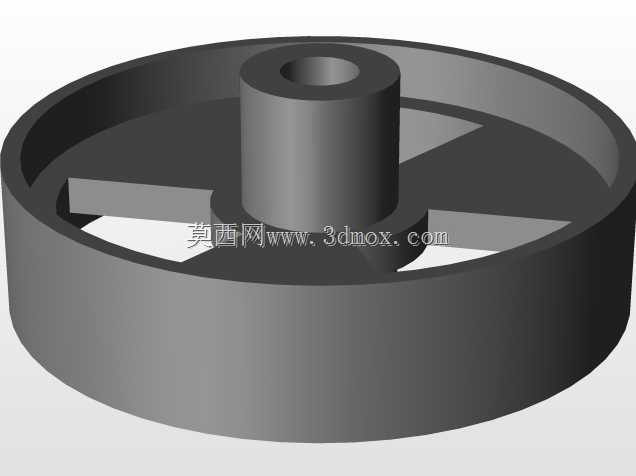

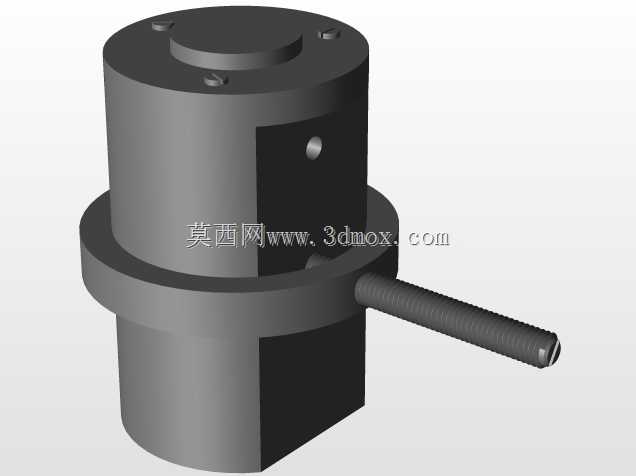

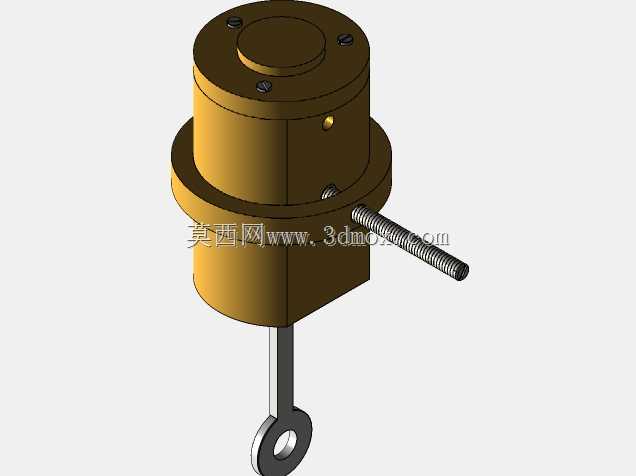

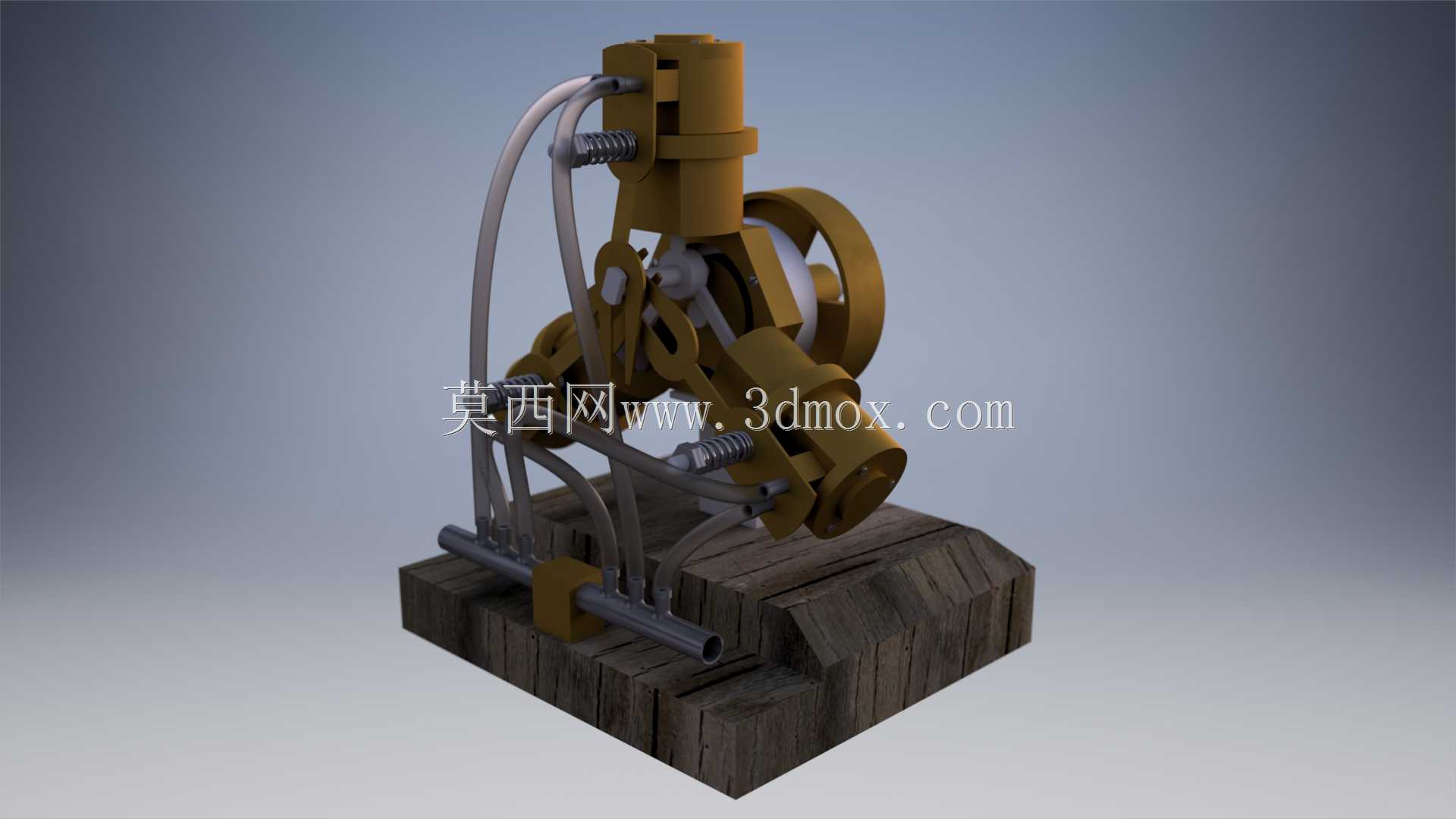

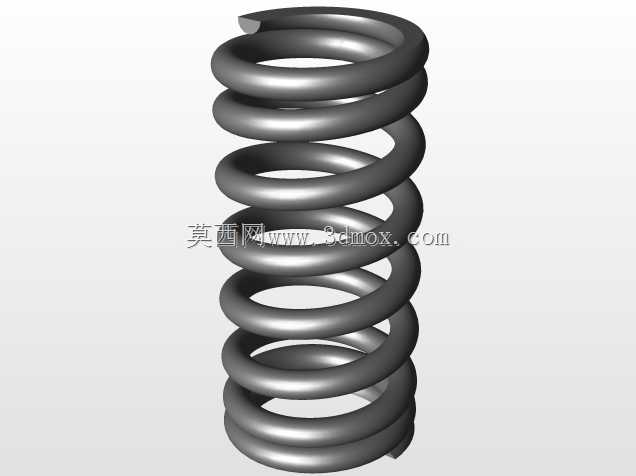

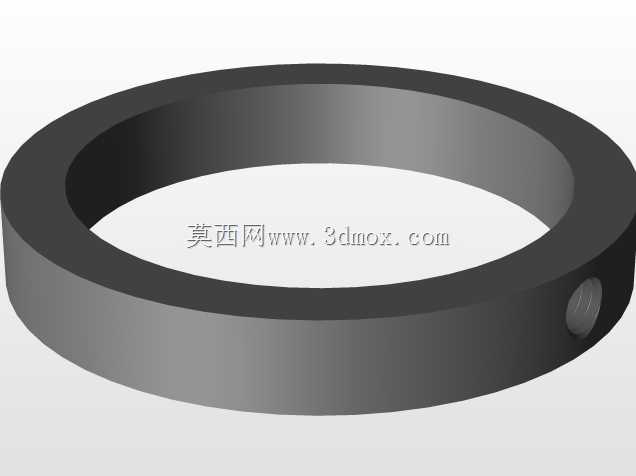

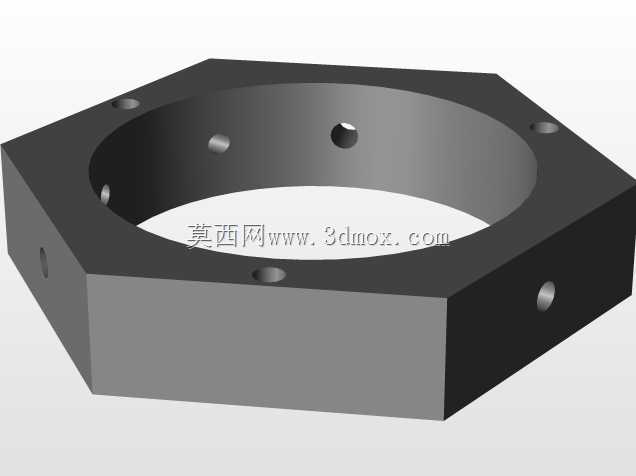

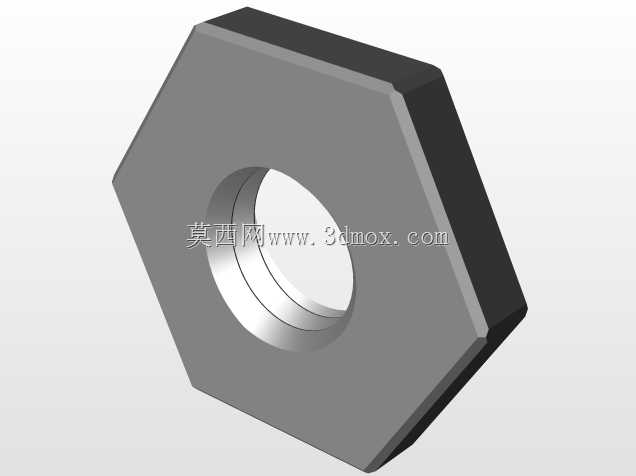

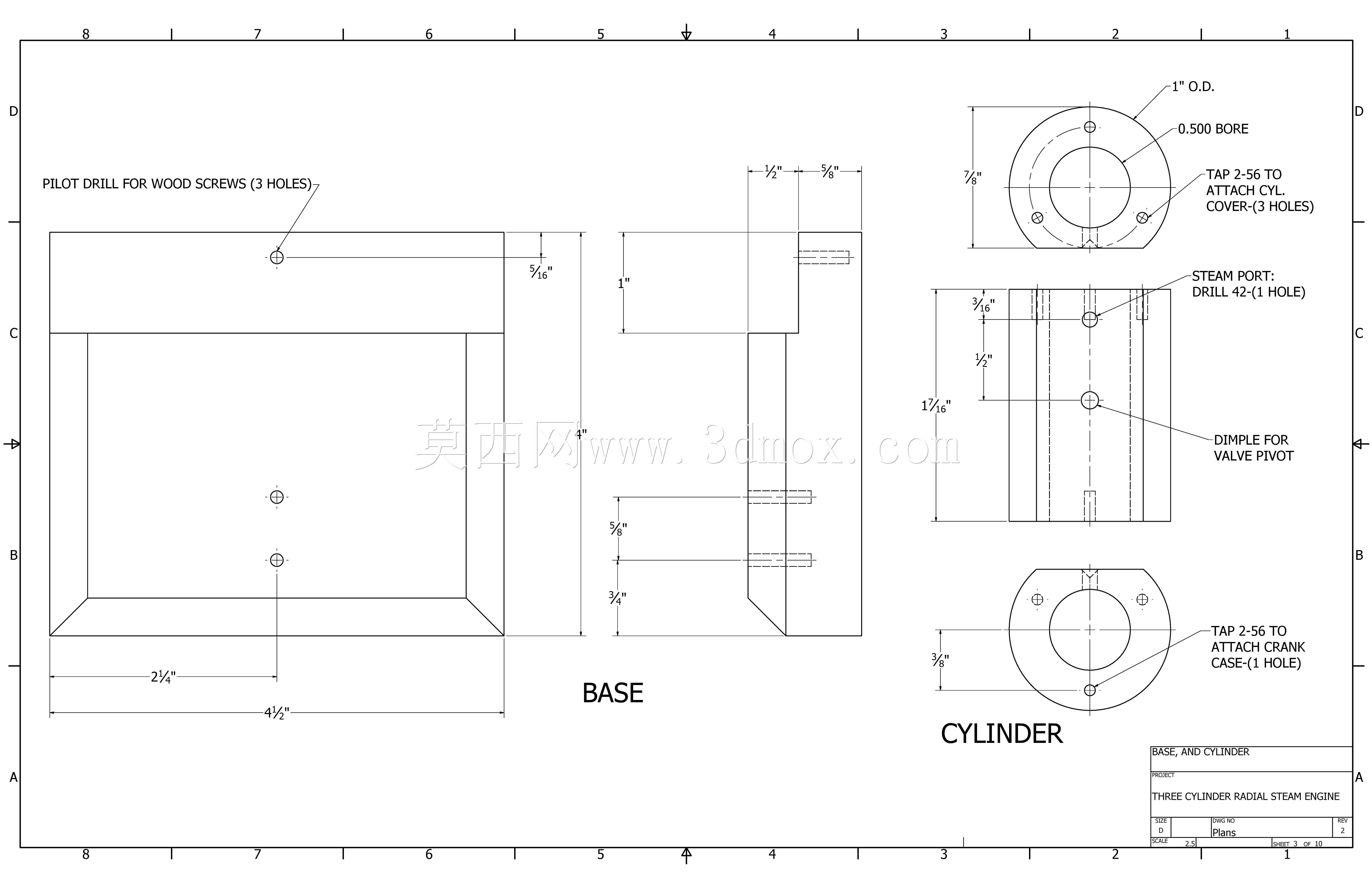

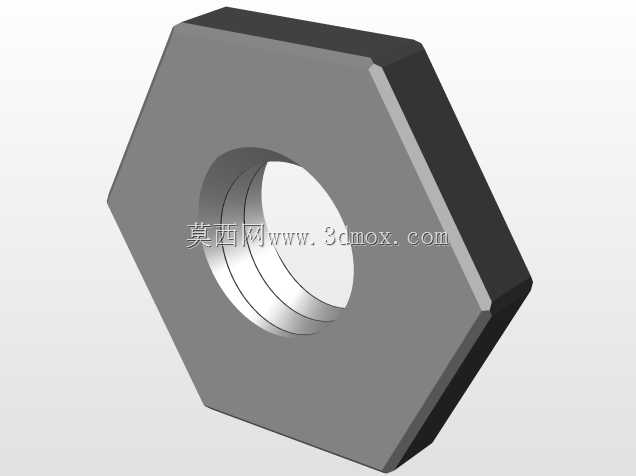

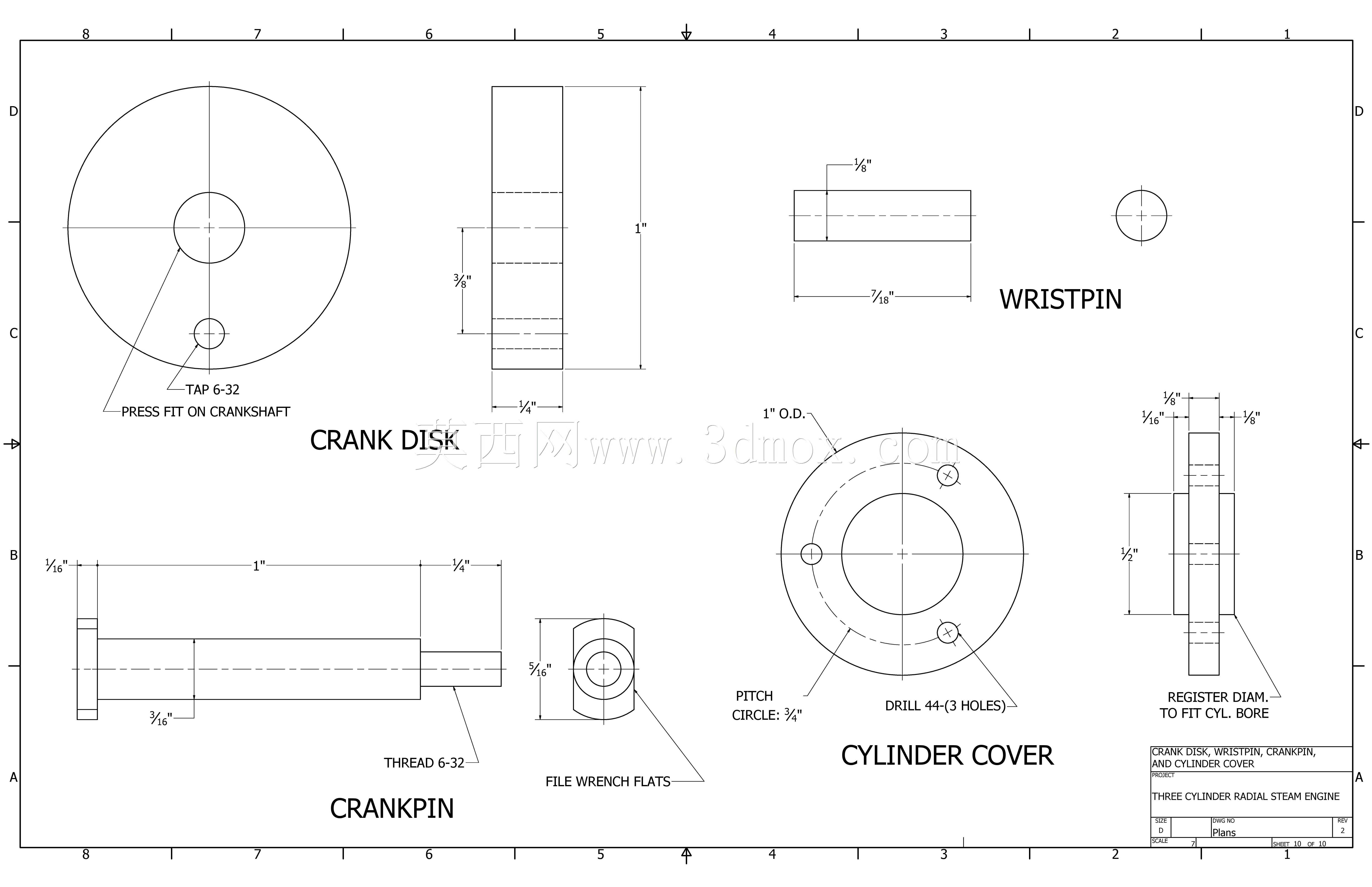

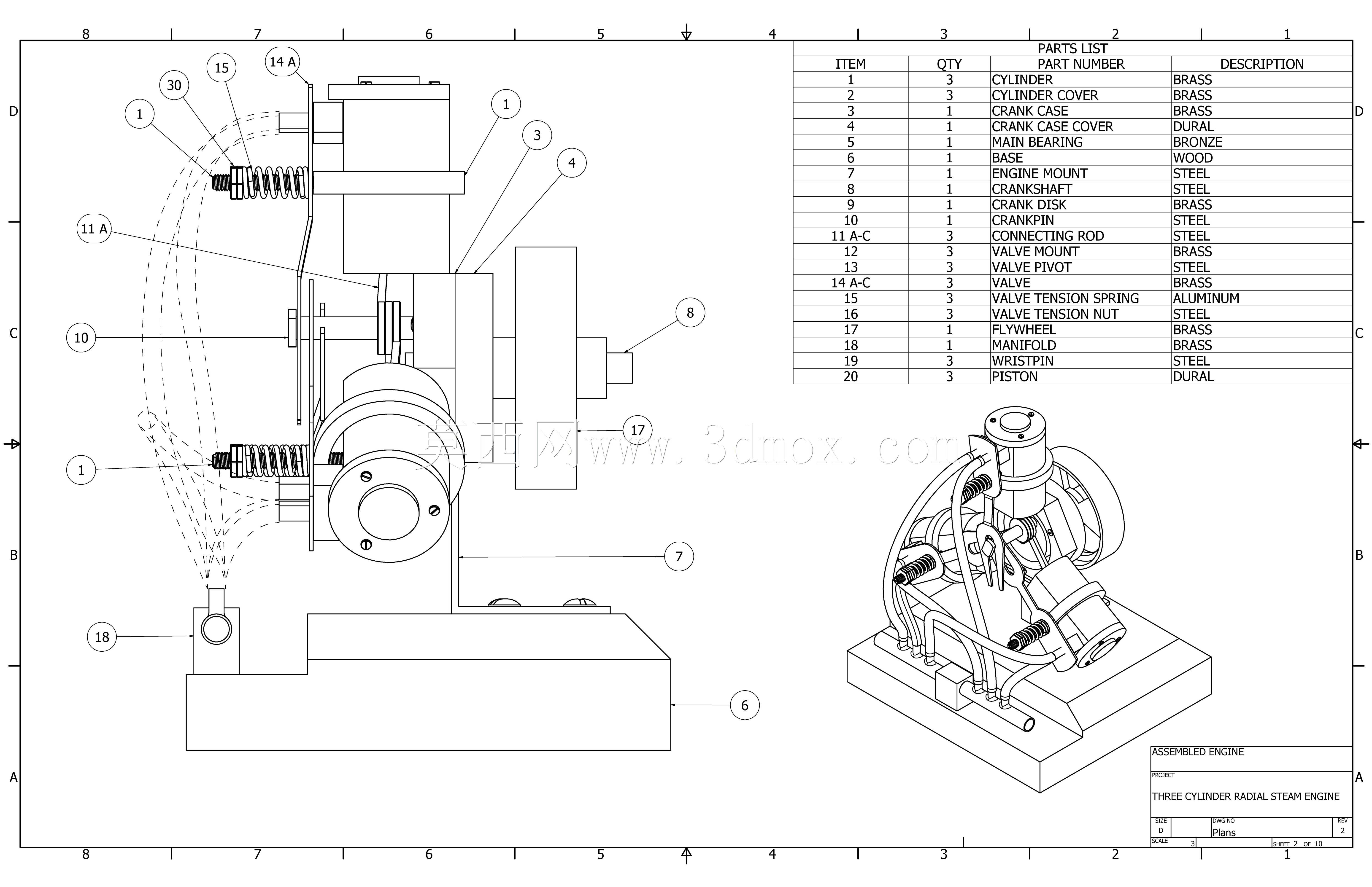

这款小型三缸径向蒸汽机，主要面向机械教学演示、桌面动力装置研发、复古动力模型收藏等应用场景，可作为小型动力输出单元适配微型实验台、科普展示装置、创意动力摆件等载体，能够直观展现往复式蒸汽动力的完整做功循环，帮助从业者与爱好者理解径向动力布局的机械原理。设备实际用途围绕低压蒸汽动力输出设计，可在通入适配压力蒸汽的工况下，将蒸汽的热能通过活塞往复运动转化为曲轴旋转的机械能，带动配套的微型发电机、小型传动机构完成动力输出，同时也可作为机械原理教学的具象演示载体，清晰呈现配气机构、曲柄连杆、管路输气的协同运作逻辑。产品功能特性上，采用三缸径向对称布局，三个气缸沿曲轴中心呈120度均匀分布，相比单缸蒸汽机做功间隔更小，动力输出更平顺，运转时的扭矩波动大幅降低；机身主体采用黄铜材质加工，兼顾结构强度与复古质感，输气软管采用耐温耐压柔性管路，可适配不同安装角度的配气连接，同时预留了蒸汽输入接口、废气排出接口，可快速对接外部蒸汽发生装置；曲轴组件集成配重飞轮，能够储存做功冲程的动能，带动活塞顺利完成排气、进气、压缩的非做功行程，保证整机运转的连续性与稳定性。产品设计思路围绕小型化、可视化、易装配的核心方向展开，整体结构采用模块化拆分设计，气缸组件、配气阀组、曲轴飞轮、底座支架均可独立拆装，既方便加工阶段的机加工工序开展，也便于后期的维护调整与原理展示；径向布局的设计大幅压缩了整机的轴向尺寸，让整体结构更紧凑，同时将所有运动部件的运动轨迹控制在径向平面内，降低了装配时的同轴度调校难度；管路走向沿机身外侧排布，既清晰展现蒸汽的输送路径，也避免管路与运动部件产生干涉，同时预留了调整余量，可根据实际装配误差微调管路连接角度。外形尺寸与安装边界上，整机采用方形铸铁底座作为安装基准，底座预留了标准化的安装孔位，可直接固定在桌面实验台、展示台架上，安装时需预留前后左右不小于机身尺寸1.2倍的操作空间，方便管路连接与运转观察；整机重心落在底座中心区域，运转时的振动被底座配重有效吸收，无需额外加装减震固定结构；蒸汽输入接口位于底座侧方，外接管路时需预留足够的弯曲半径，避免管路弯折影响蒸汽输送效率，飞轮侧需预留安全距离，防止运转时外物接触旋转部件造成安全隐患。
