10针20密耳密封防松圆形MS连接器结构

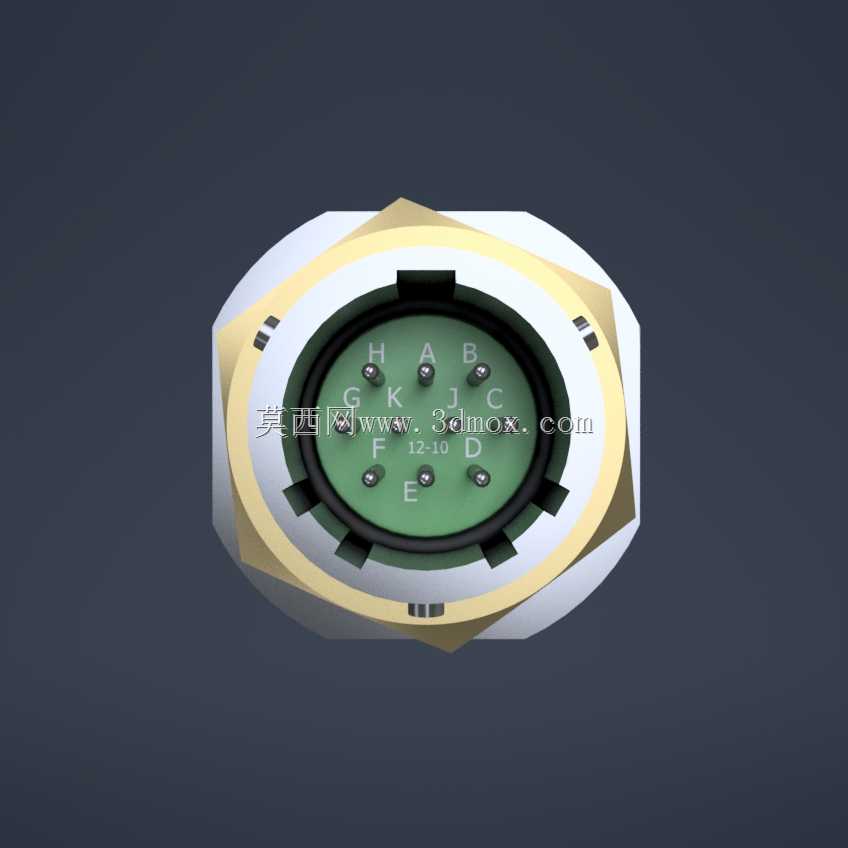

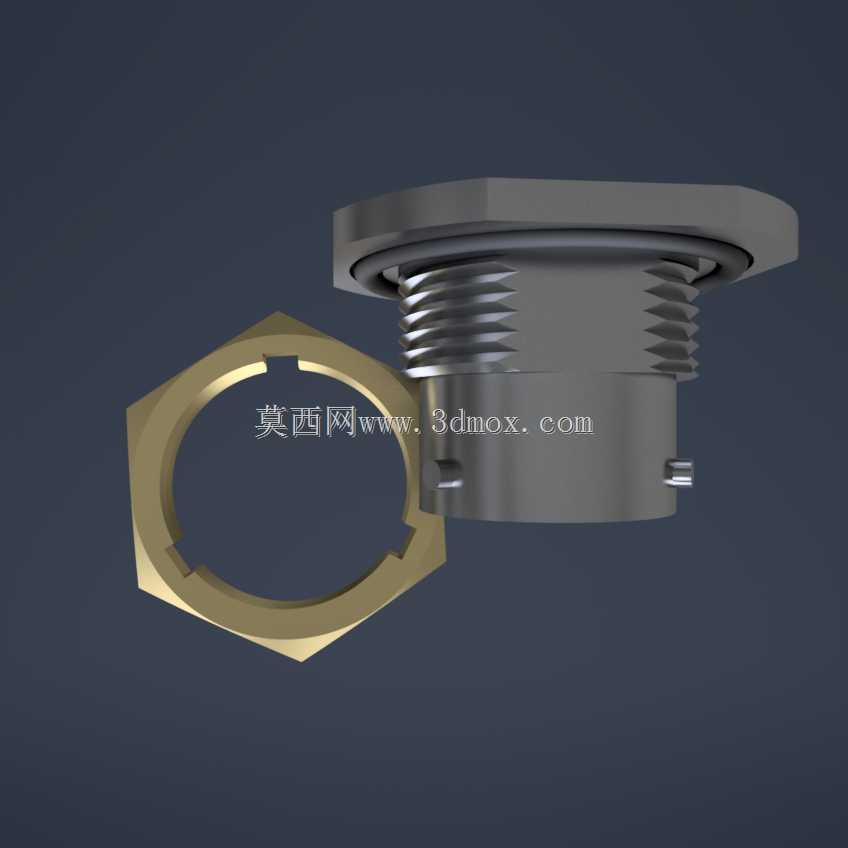

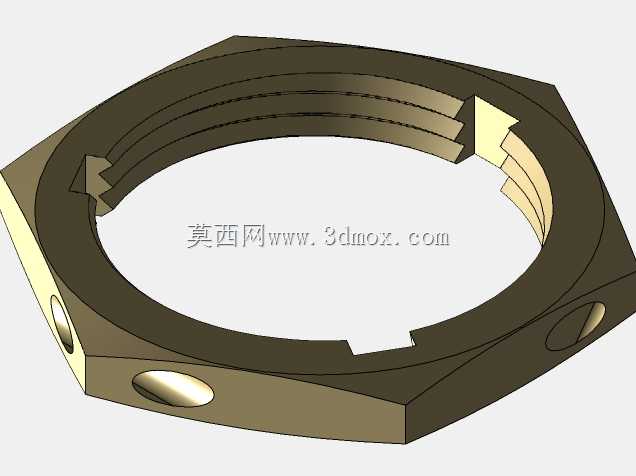

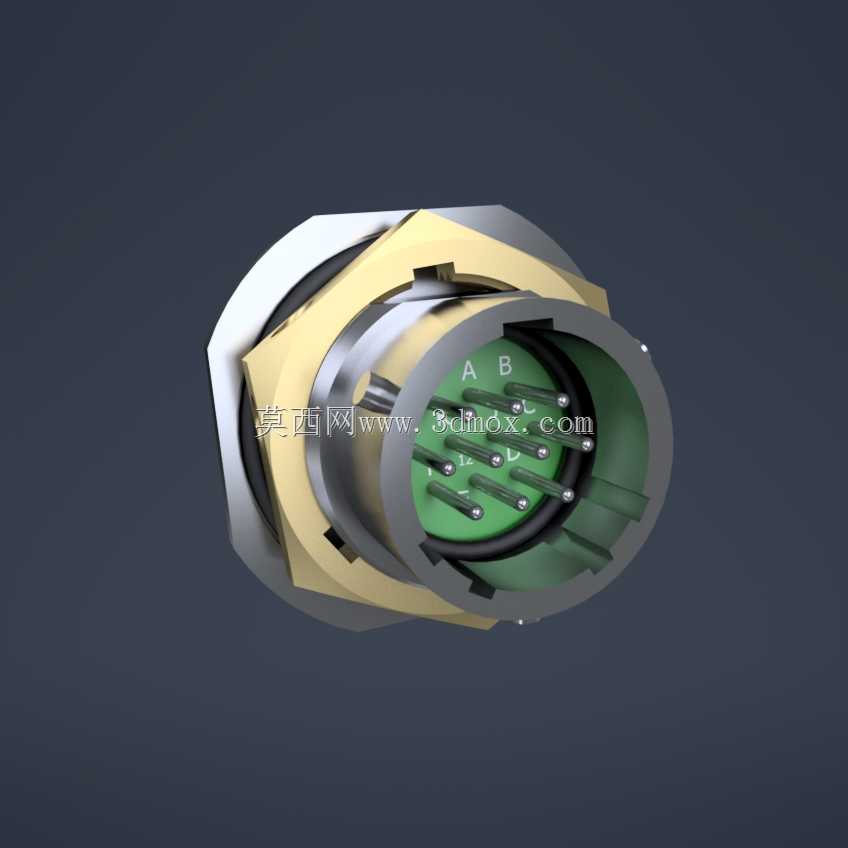

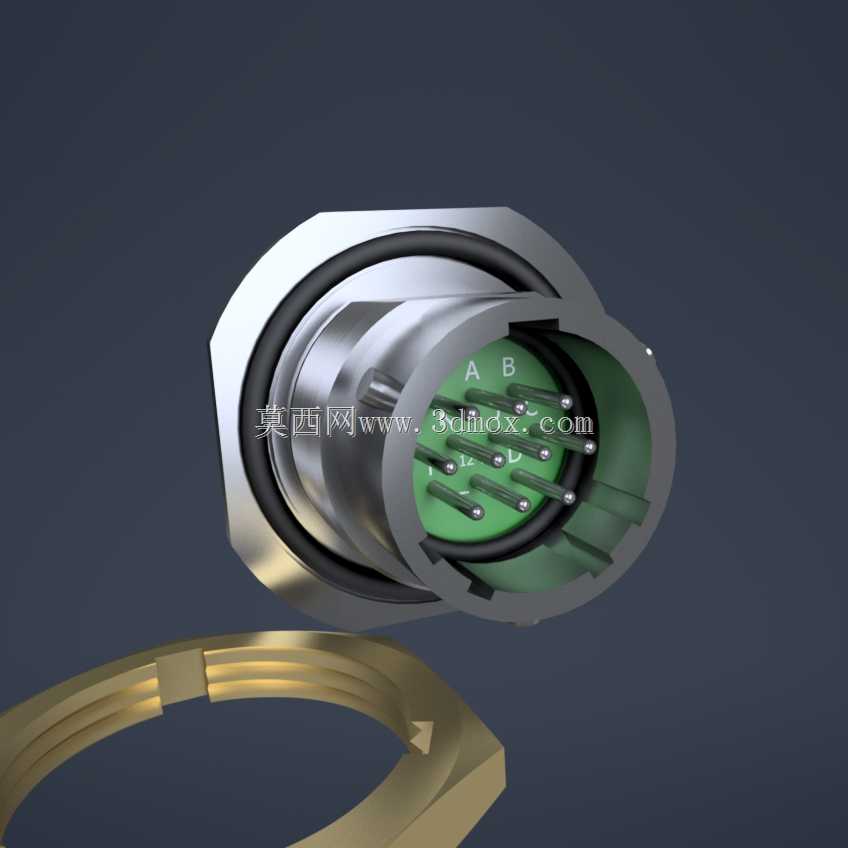

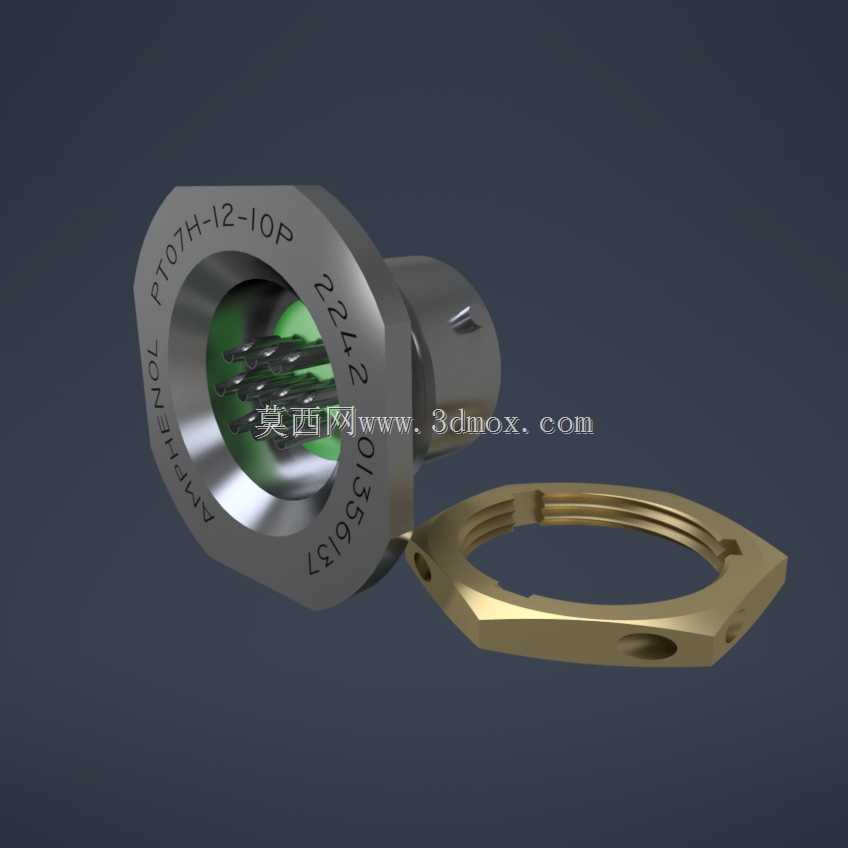

　　这款10芯圆形MS连接器，核心适配军工级机载、车载通讯与测控链路的布线需求，在野外高振动、温湿度波动大的工况下，能稳定实现多通道信号的可靠传输，避免常规接插件在冲击载荷下出现的瞬断、接触不良问题。从结构设计来看，前端插合面采用10针#20密耳规格的接触件排布，插针嵌装在绿色酚醛绝缘基座内，基座上标注的A、B位标识可指导现场布线时的点位对应，避免错接导致的信号串扰；绝缘基座与金属壳体之间设置了密封结构，可阻挡水汽、粉尘进入插合端面，满足户外无防护场景下的长期使用要求。尾部配套的六角防松螺母是该结构的核心设计点，螺母与壳体螺纹配合段做了防松咬合处理，安装时将连接器穿过设备面板的预留安装孔，从背面旋紧螺母即可完成面板固定，

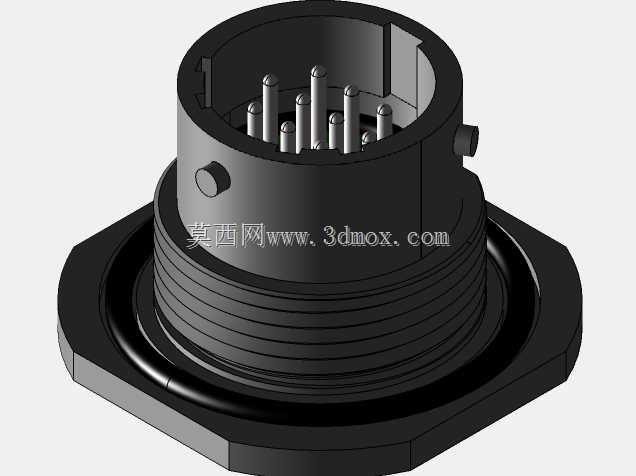

　　无需额外加装弹垫、平垫，在持续振动环境下也不会出现螺母回转松脱的问题，大幅降低现场运维的紧固频次。建模过程中，接触件的排布严格遵循MS系列连接器的通用尺寸规范，插针伸出端面的长度、相邻插针的中心距都符合行业通用互换要求，可与同规格的插座端实现无干涉插合；金属壳体的外螺纹尺寸、螺母对边宽度都匹配常规面板安装的开孔边界，安装孔直径预留了合理的装配间隙，既不会因间隙过大导致连接器安装后晃动，也不会因间隙过小造成装配卡滞。壳体外侧的台阶结构可贴合面板外侧，与背面螺母配合形成双向夹持，安装后连接器的轴向窜动量控制在极小范围内，插合时不会因壳体偏移导致插针弯折。绝缘基座的内部做了隔槽设计，每根插针都有独立的绝缘腔体，避免相邻插针之间因积尘、

　　凝露出现绝缘电阻下降的问题；插针根部做了倒刺结构，与绝缘基座压装后可承受规定的轴向拉脱力，不会在插拔过程中出现插针后退的情况。这类连接器除军工场景外，也可用于工业测控设备、户外通讯基站、重型工程机械的电气连接部位，建模时还原的所有安装尺寸、配合公差都可直接用于设备面板的开孔设计、布线空间校核，结构设计人员可直接参考该模型完成整机的接插件选型布局，无需反复核对二维手册的尺寸参数，减少选型阶段的尺寸校验工作量。
