3D打印一体式离心泵壳体结构设计

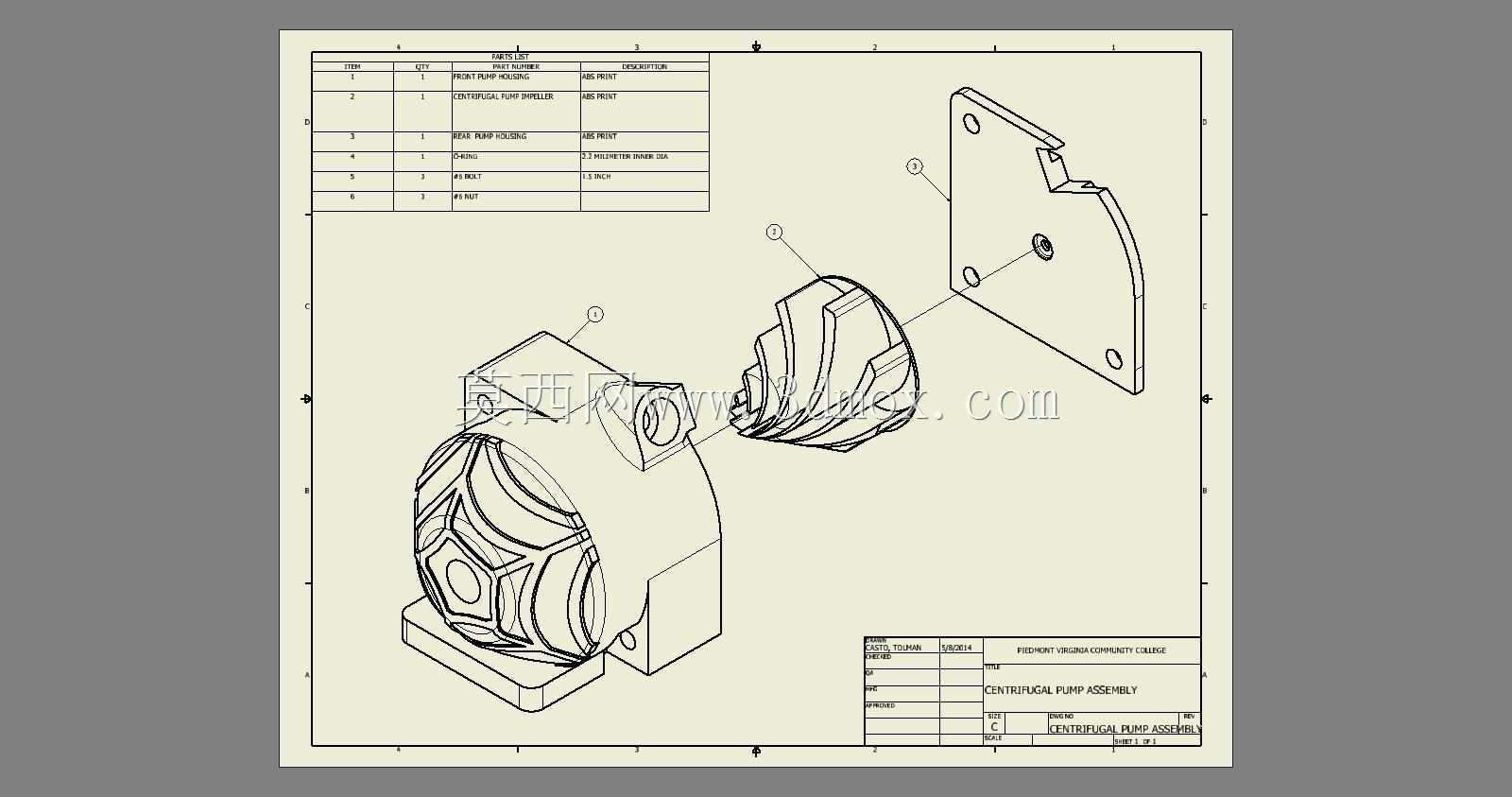

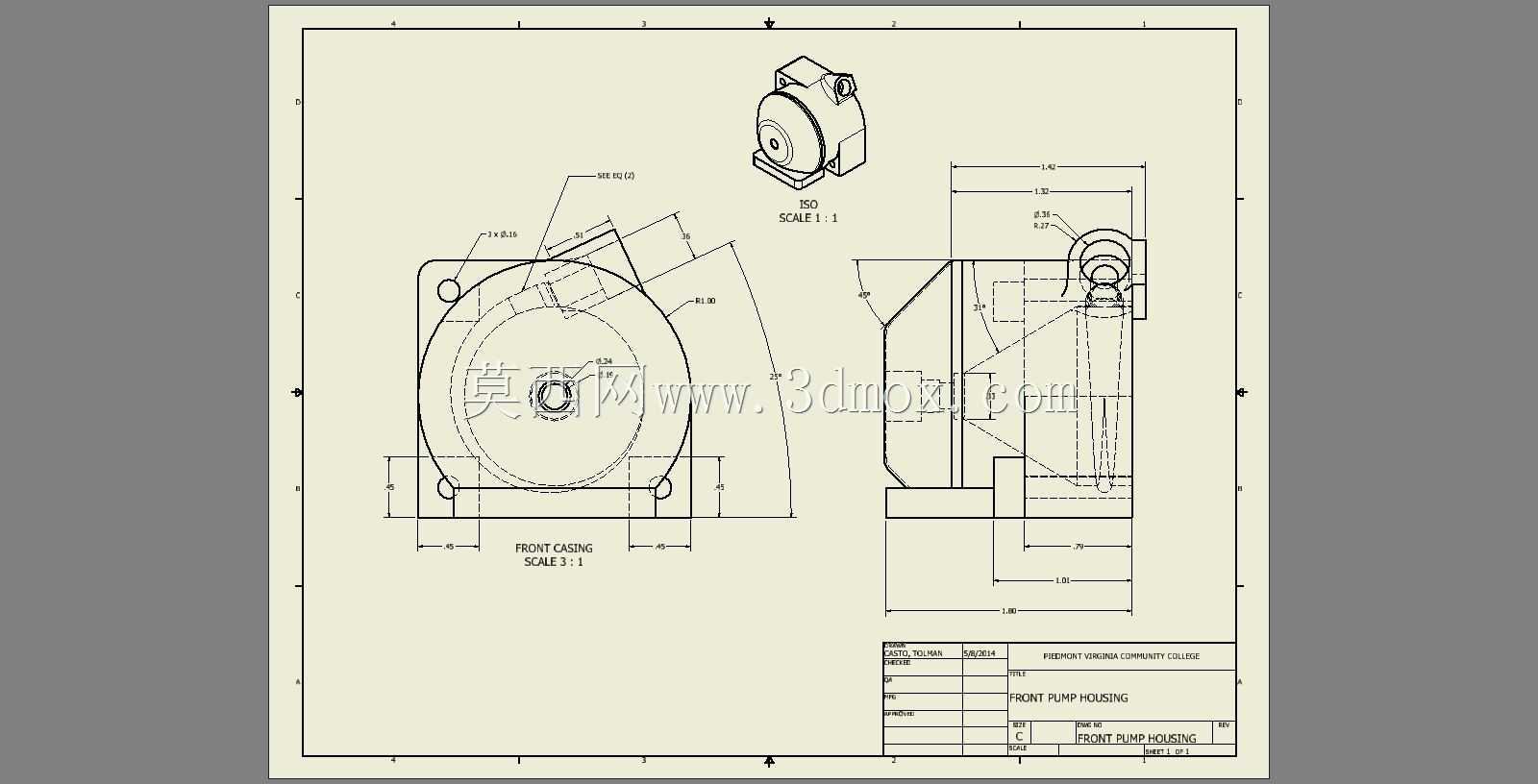

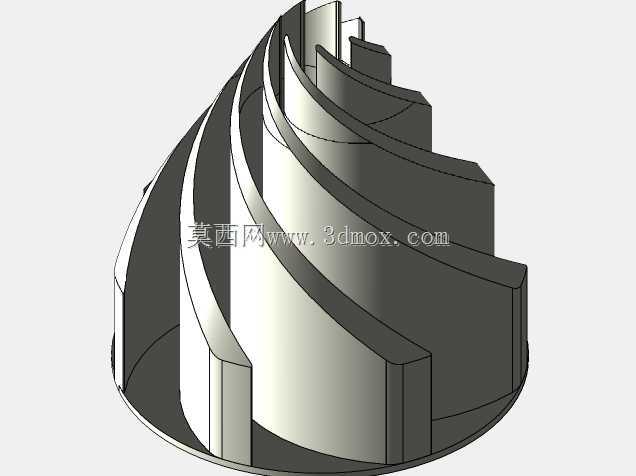

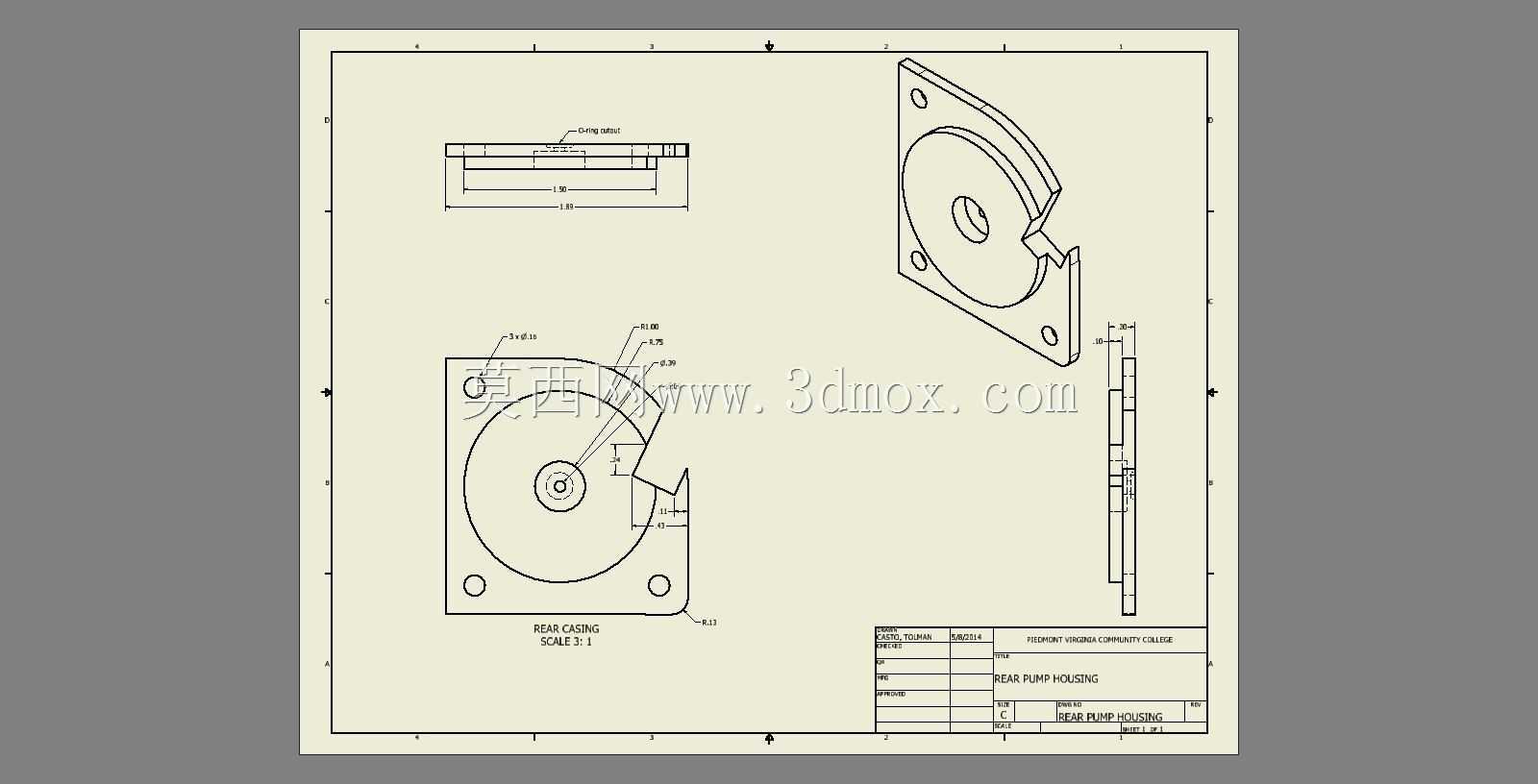

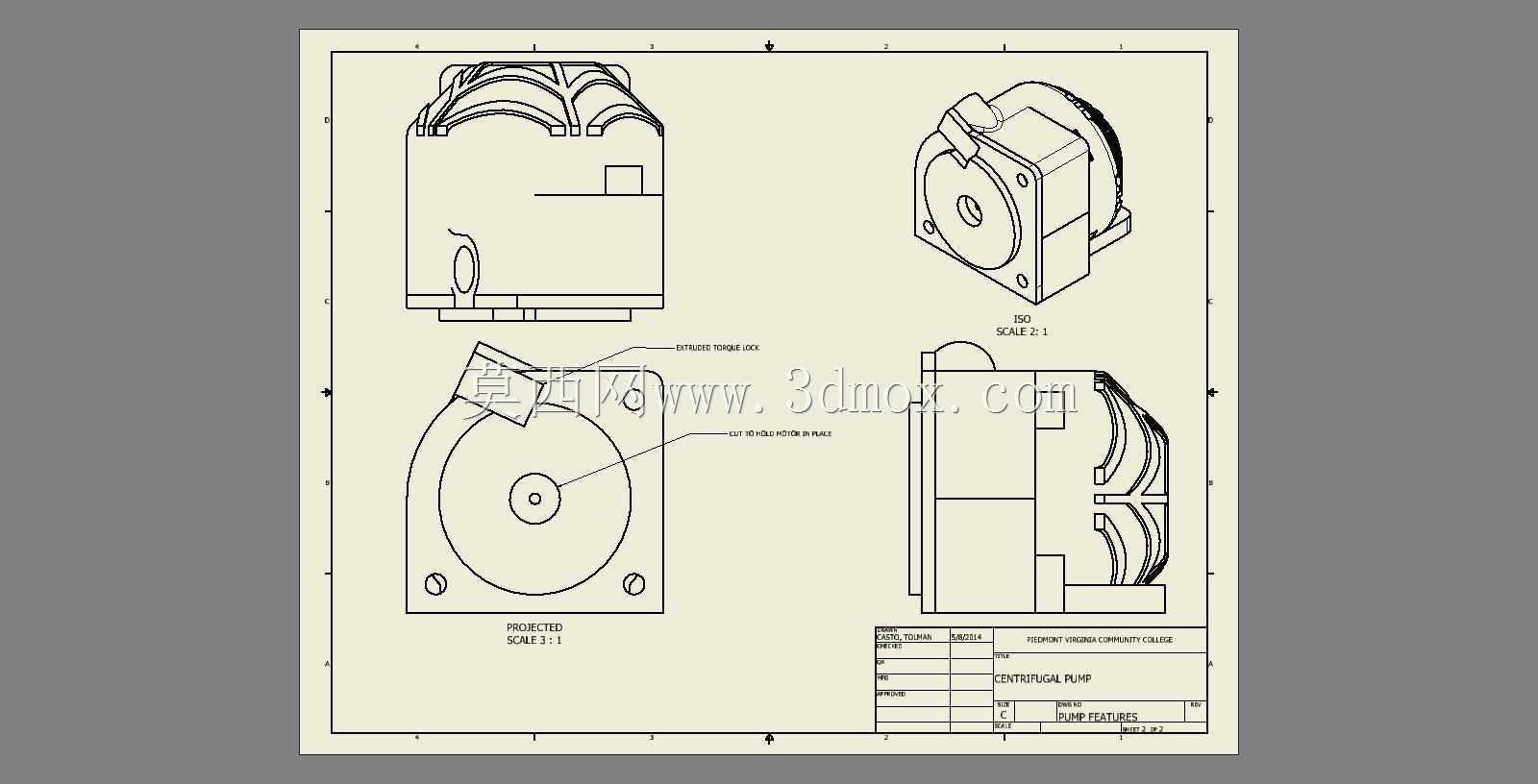

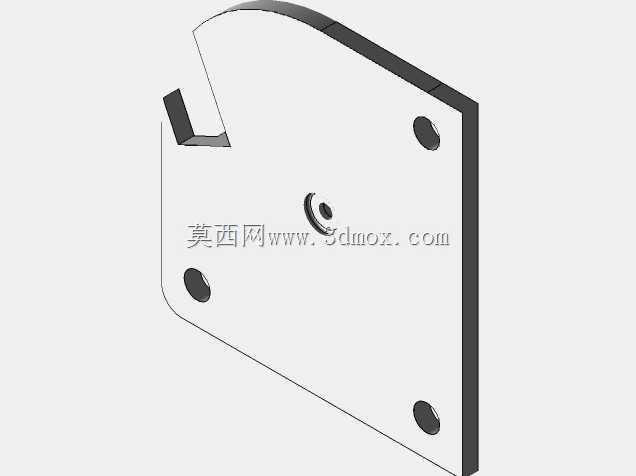

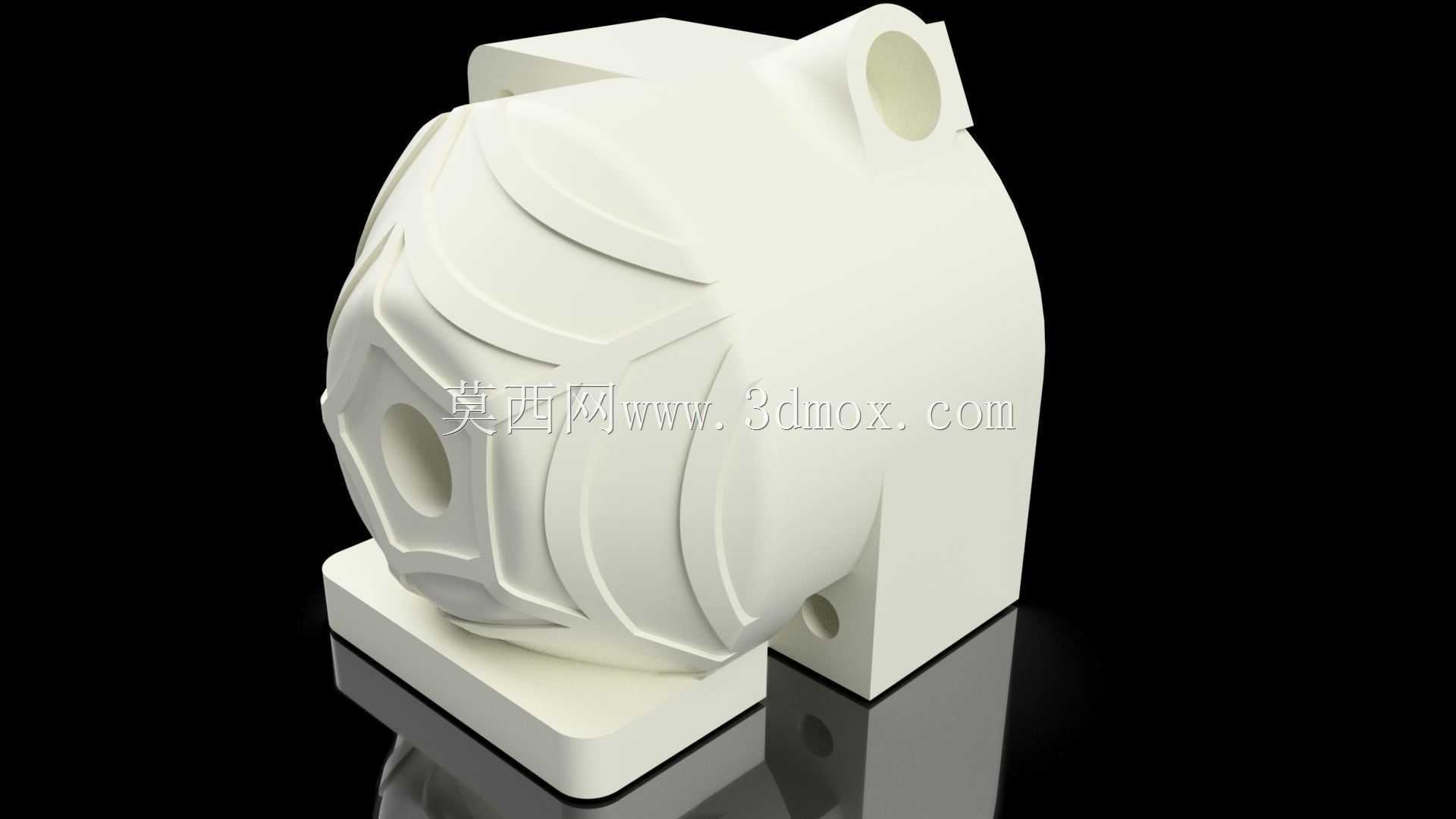

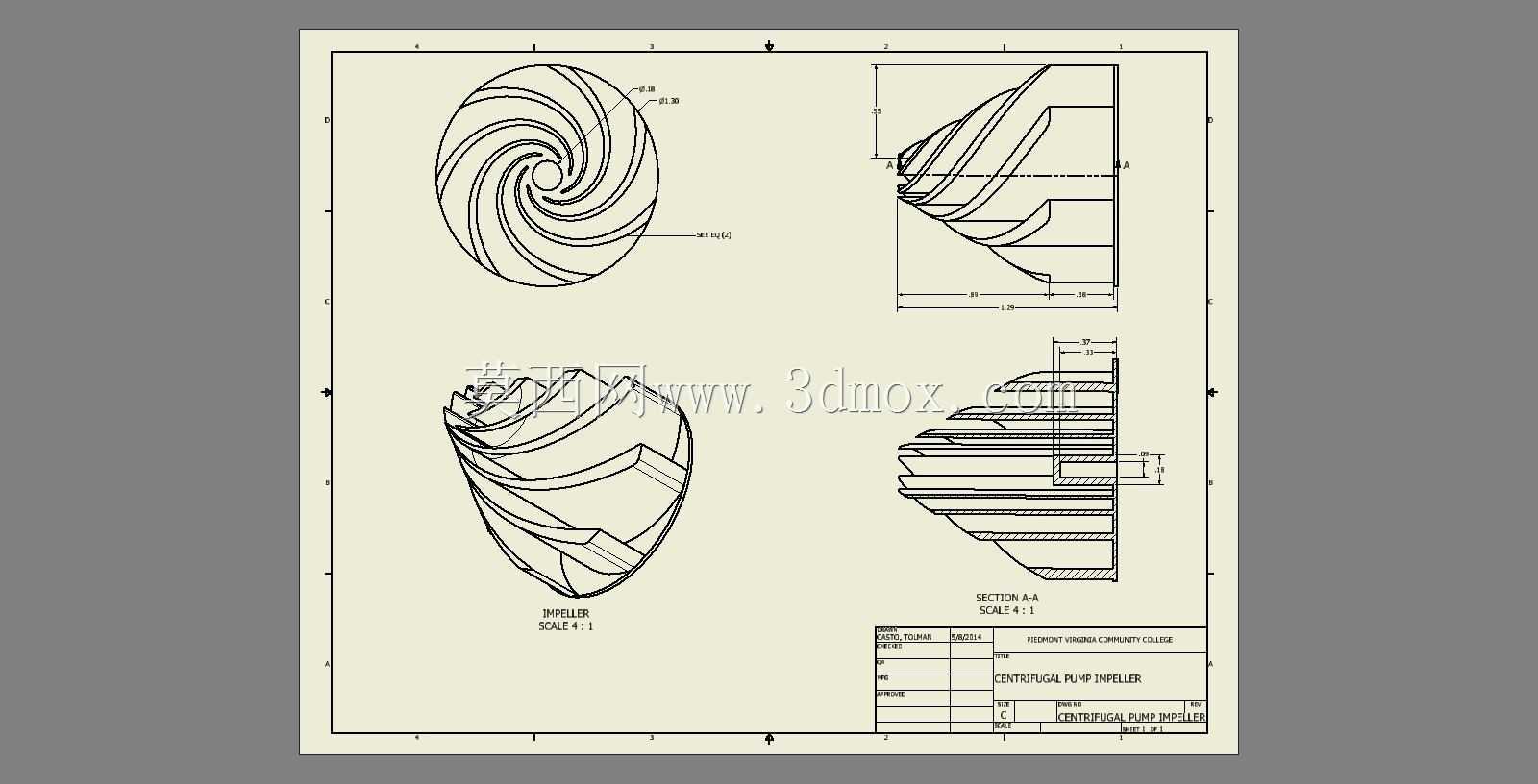

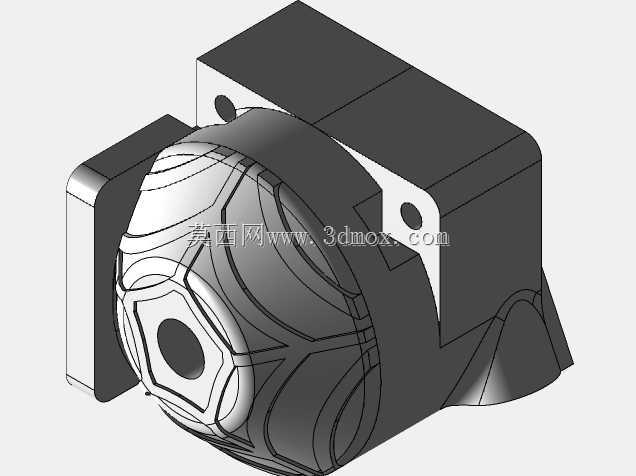

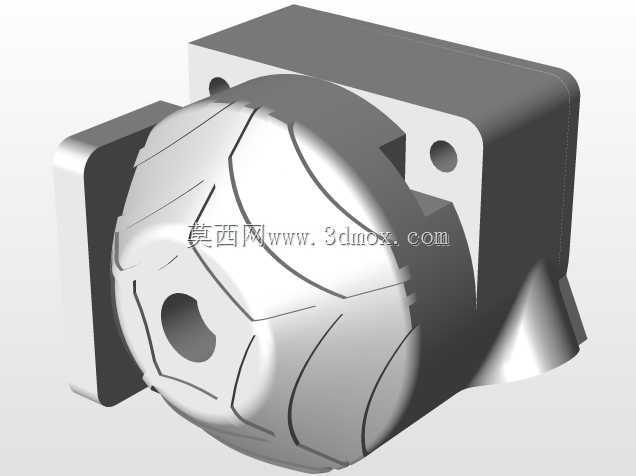

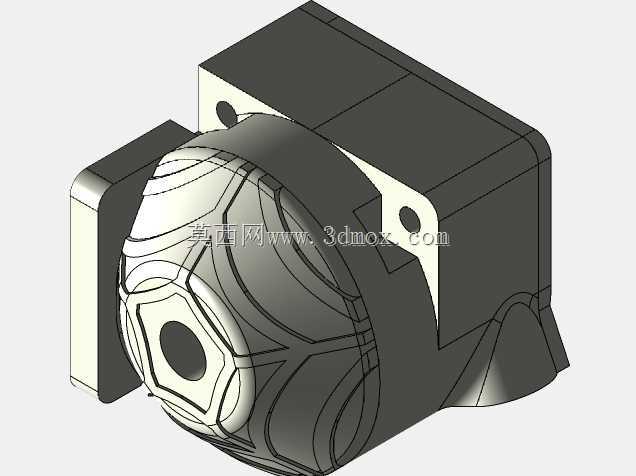

这款离心泵的整体壳体采用一体化3D打印成型思路，省去了传统铸造泵壳的分模、拔模斜度与多件拼接工序，外壳曲面可顺着流体流道走向做连续过渡，减少局部涡流与水力损失。从结构上看，泵体左侧为叶轮容纳腔，腔体外壁布置了多层环形加强筋，既提升薄壁壳体的刚性，也能在打印过程中控制翘曲变形；上部凸台预留轴穿装与密封件安装空间，下部一体成型方形安装座，座体上的孔位用于将整泵固定在实验台或小型管路上。进出口接口分别布置在壳体轴向与径向位置，可直接对接小口径软管或快插接头，适合教学实验、小型水循环、桌面冷却系统等低流量输送场景。设计时优先考虑打印可行性：壳体壁厚按FDM工艺最小可靠壁厚取值，悬空部位做了自支撑角度优化，大平面区域增加纹理以降低打印收缩影响；安装座底面保持平整，保证装配后泵体与电机轴的同轴度基准。内部流道从叶轮腔向出口平滑收敛，避免截面突变造成的压损；轴承与轴封位置预留足够的轴向定位台阶，可适配标准微型轴系零件。在安装边界方面，方形底座的孔距按常规小型泵架规格设定，整机外形紧凑，可直接放置在桌面实验工位，也能通过螺栓固定在支架上并入小型管路系统。壳体侧面的辅助孔位可用于排气、测压或加装传感器，方便在工程制图课程中完成装配验证、性能测试与数据采集。整体结构没有冗余装饰，所有曲面与凸台均服务于强度、流道或装配需求，打印完成后仅需简单去除支撑、清理流道即可进行组装测试，对理解离心泵的壳体构成、轴系布置与管路对接逻辑有较强的实操参考价值。
