带波形卡簧的圆柱定位销轴结构

这款带波形卡簧的圆柱锁销，是工业装配场景中应用极为广泛的快装式连接定位元件，常见于需要频繁拆装检修的工装夹具、小型机械设备铰接部位、物流周转器具连接节点、轻型输送线护板固定、农用机具可拆卸连杆、户外临时搭建金属构架等场景，能够在不借助额外专用工具的前提下，快速完成两个带同轴安装孔部件的轴向定位与铰接连接，大幅降低设备拆装维护的时间成本。

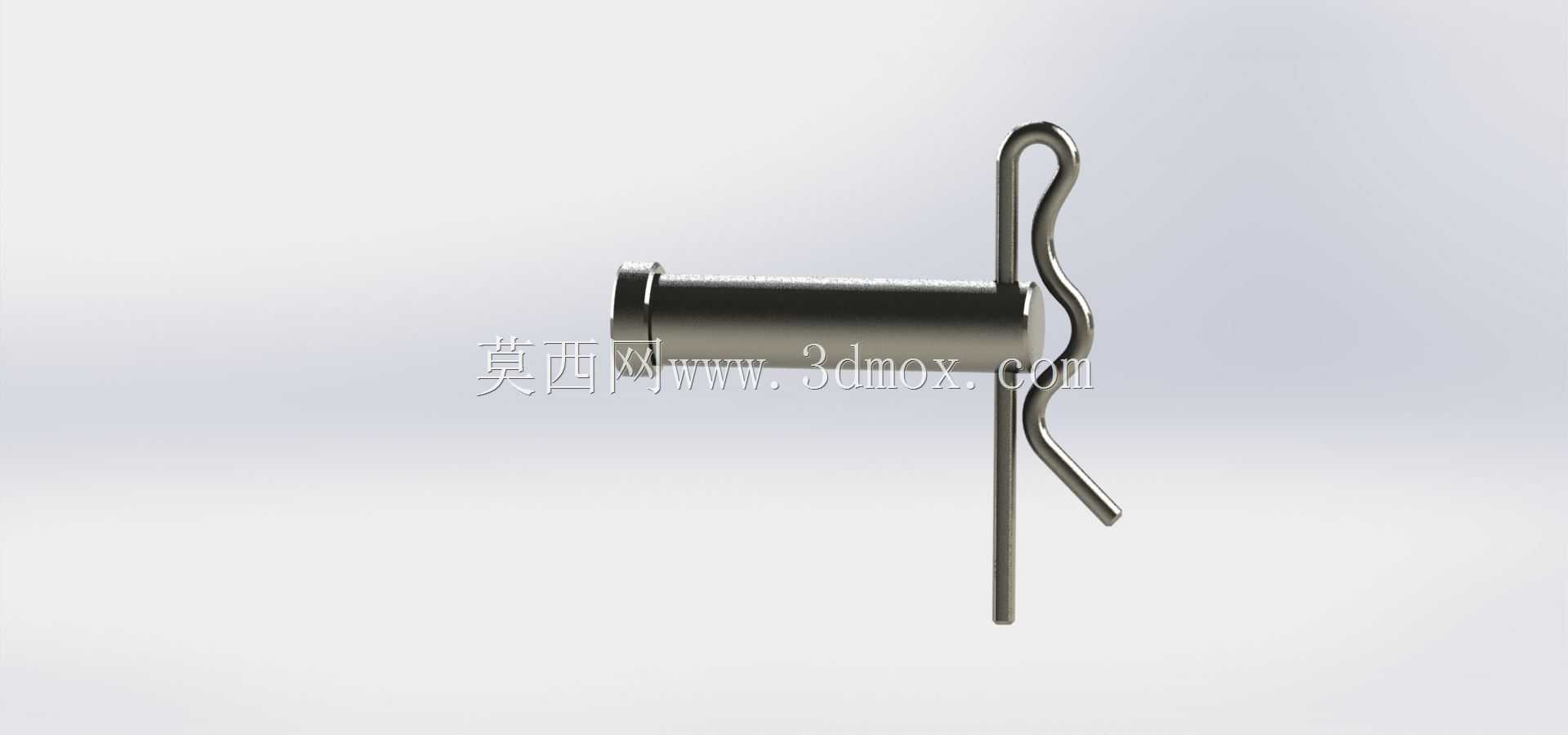

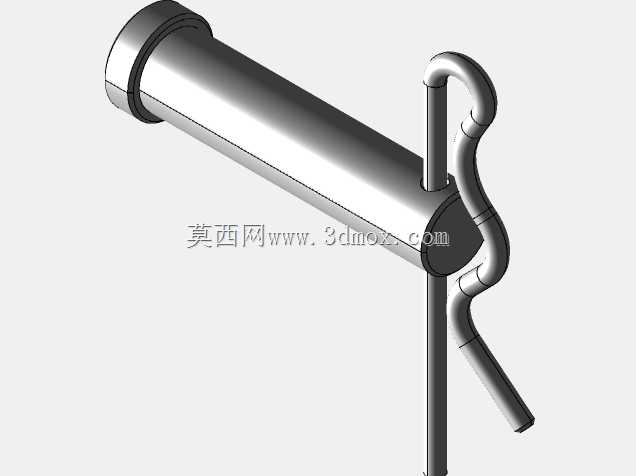

从功能特性来看，该锁销由圆柱销主体与配套的波形弹性卡簧两部分组成，圆柱销主体一端带有限位凸缘，装入安装孔后凸缘可抵接在工件外侧，避免销体从安装孔一侧滑出；销体上开有适配卡簧的径向卡槽，当销体穿过工件安装孔到位后，将波形卡簧卡入对应卡槽，即可从另一侧对销体形成轴向限位，防止设备运行过程中因振动、拉扯导致销体脱出，同时波形卡簧自带的弹性形变能力，可抵消安装孔加工带来的微小尺寸公差，在一定振动工况下始终保持卡紧状态，不会出现松脱滑落的问题。相较于传统的开口销配合销轴的结构，这款配套的波形卡簧拆装更便捷，弯折的弧形端头无需掰开较大角度即可完成卡装拆卸，反复拆装后也不容易出现金属疲劳断裂的问题。

在设计思路上，这款锁销优先考虑了快装快拆的使用需求，圆柱销主体采用等直径光杆设计，表面做光滑过渡处理，穿入安装孔时不会刮伤孔壁，也能减少铰接转动时的摩擦阻力；端部的限位凸缘做了圆角倒角处理，既避免锐边划伤操作人员，也能在安装时起到导向定位的作用。配套的波形卡簧采用对称的双弯折臂结构，一侧为长直插臂，可在销体穿入后快速对准卡槽位置，另一侧为波浪形弹性臂，卡入后可贴合在工件外侧，增大与工件表面的接触面积，降低局部压强，避免长期使用下压伤工件表面；卡簧末端做了圆弧收头处理，没有尖锐毛刺，徒手操作时也不会划伤手部。

从安装边界来看，这款锁销适配的安装孔直径略大于销体直径，预留了合理的转动间隙，满足铰接部位的转动需求；安装时需要保证两个待连接部件的安装孔同轴度在合理公差范围内，销体穿入后露出的卡槽长度需足够卡簧完全卡入，卡簧卡装到位后，弹性臂与工件表面保留微小的弹性压紧间隙，既不会因为过紧导致卡簧无法拆卸，也不会因为过松导致卡簧在振动中脱出。销体的有效连接长度可覆盖常规薄板件、小型型材的连接厚度需求，适配多数轻型机械连接场景的安装尺寸要求，无需额外加工即可直接投入使用。
