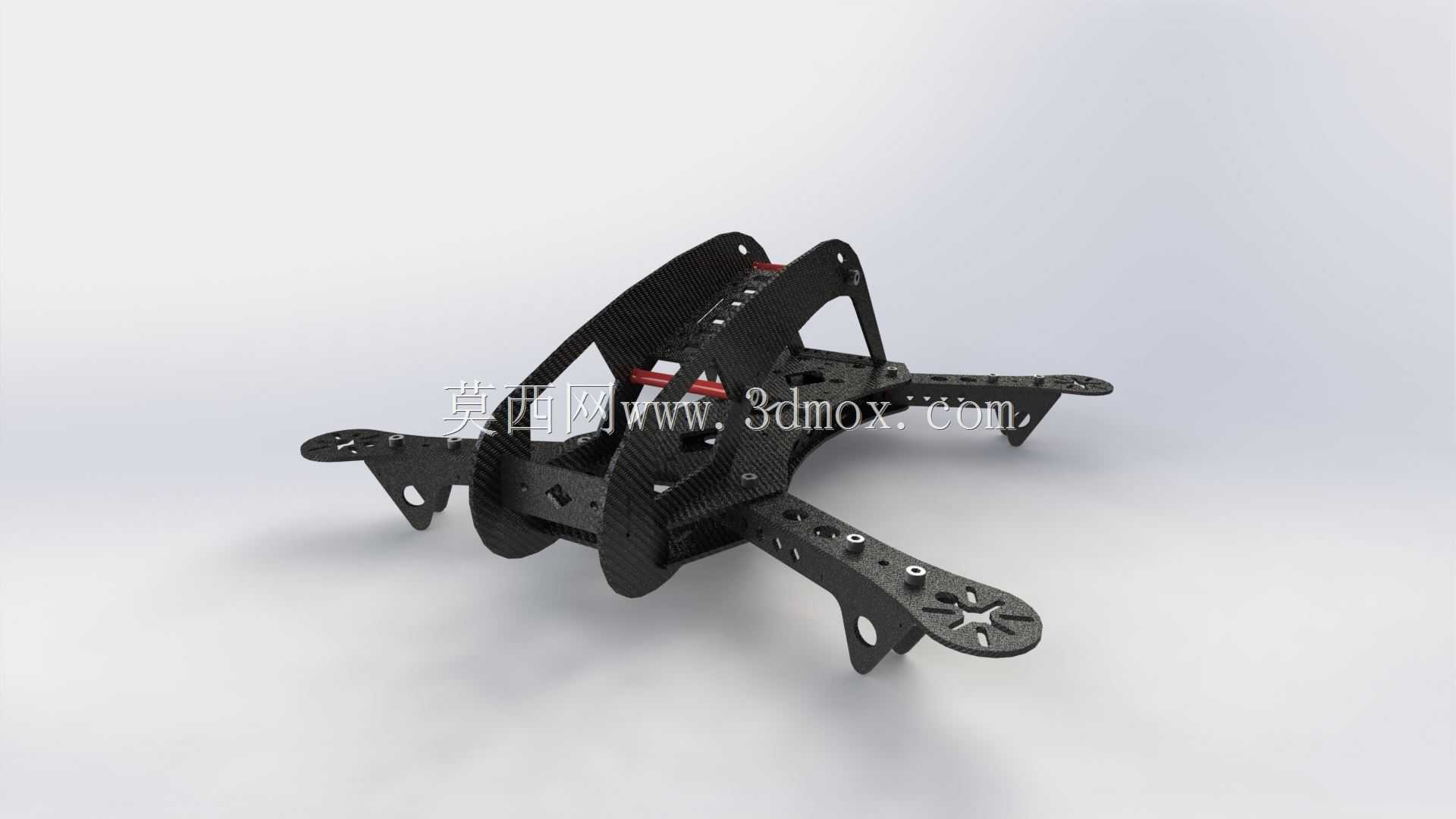

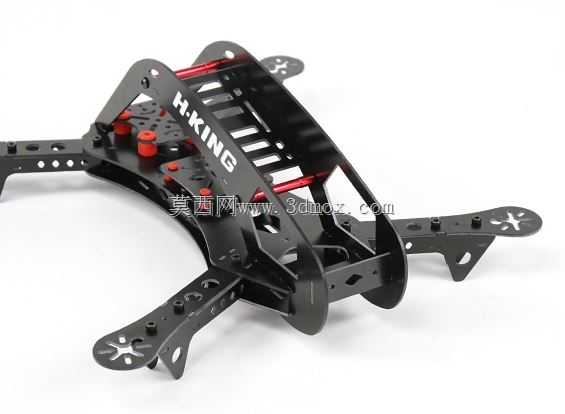

小型碳纤维四旋翼飞行器机架结构设计

这款小型四旋翼机架主要面向消费级航模爱好者、微型航拍作业以及室内外轻型无人机开发场景，可适配小尺寸无刷动力套装、微型飞控与轻量化图传设备，能够满足新手入门练习、小型场景航拍、高校科创竞赛无人机改装等多场景的使用需求，机架本身作为四旋翼飞行器的核心承载结构，承担着固定动力单元、飞控模块、电池与载荷的核心作用，其结构强度与重量控制直接决定飞行器的飞行稳定性、续航表现与抗冲击能力。

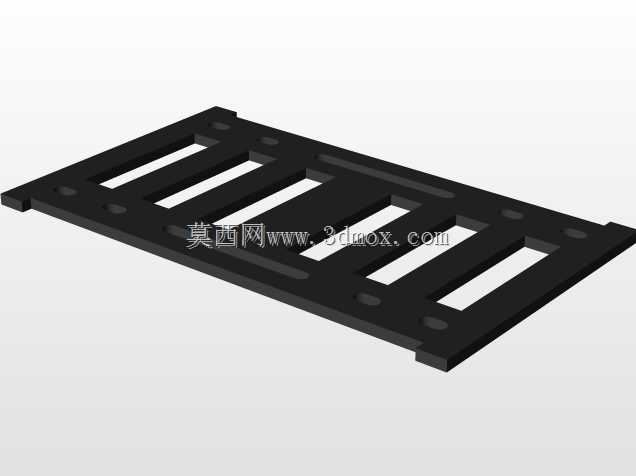

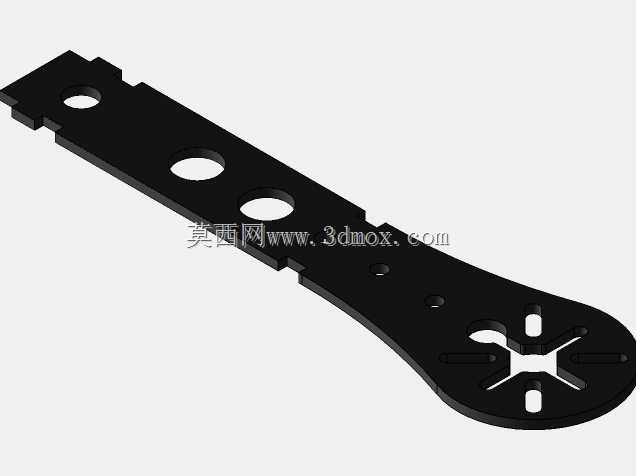

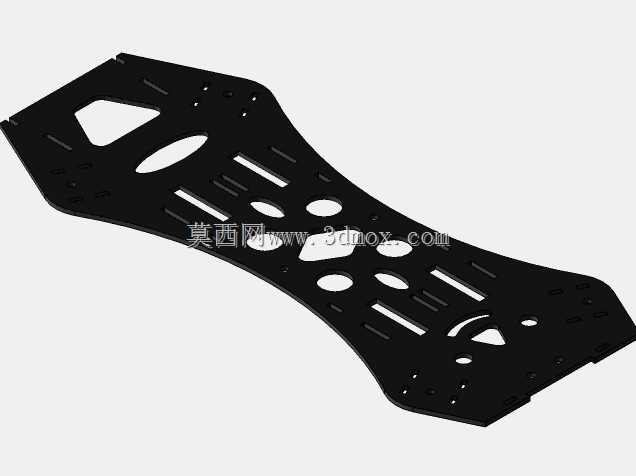

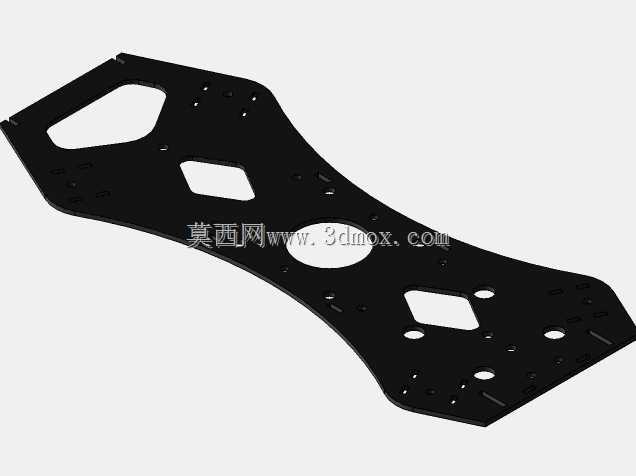

从功能特性来看，这款机架采用全碳纤维板材拼接结构，充分利用碳纤维材料比强度高、自重轻的特性，在保证结构抗冲击能力的前提下尽可能降低整机自重，有效提升飞行续航时长与机动灵活性。机臂采用一体化镂空切削设计，在不降低结构刚性的前提下进一步削减冗余重量，机臂末端预留了标准电机安装孔位，可适配主流小型外转子无刷电机的安装尺寸，安装孔位精度经过校准，能够保证四个电机的同轴度与安装平面度，避免因安装偏差导致的飞行震动问题。机架中心舱采用分层设计，上层可放置飞控模块与GPS组件，下层预留电池绑定位与电调安装空间，舱体内部留有充足的走线空间，方便使用者整理电源线与信号线，减少飞行过程中线材晃动带来的干扰。机架前部预留了微型摄像头与图传发射模块的安装位，可直接搭载轻量化航拍设备实现第一视角飞行或轻型航拍作业。

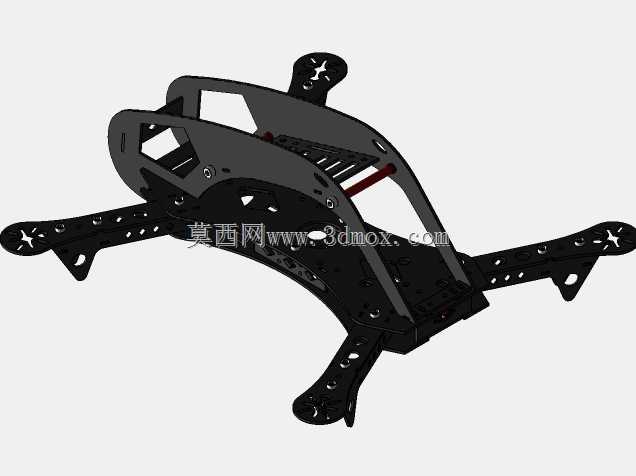

在设计思路上，这款机架优先考虑了新手使用的抗摔性与维护便捷性，机臂与中心板采用可拆卸式连接结构，当飞行过程中出现机臂磕碰损坏时，无需更换整个机架，仅需单独替换受损机臂即可，大幅降低使用维护成本。机架整体采用X型布局，该布局的四旋翼飞行器机动灵活性更强，飞行姿态响应速度更快，适合做特技飞行动作，同时X型布局的重心分布更加均匀，飞控调试难度更低，更适合入门使用者快速上手。机架起落架采用与机臂一体化的延伸设计，无需额外加装起落架配件，既减轻了整机重量，又能在降落时起到缓冲作用，保护底部电池与摄像头组件不受磕碰。

从安装边界来看，这款机架的轴距适配280mm规格的动力套装，机臂末端电机安装孔位适配16mm、19mm等主流小型电机安装孔距，中心板层间距预留了15mm的安装空间，可容纳标准20*20mm、30.5*30.5mm安装孔距的微型飞控与电调组件，电池绑定位可适配2S-4S规格的小型锂聚合物电池，整体安装边界覆盖了绝大多数小型四旋翼的通用配件规格，使用者无需额外改装即可快速完成整机组装。机架整体外形线条流畅，边角处均做了倒角处理，既避免了尖锐边角在组装或飞行过程中划伤使用者，也能减少飞行过程中的风阻，进一步提升飞行效率。
