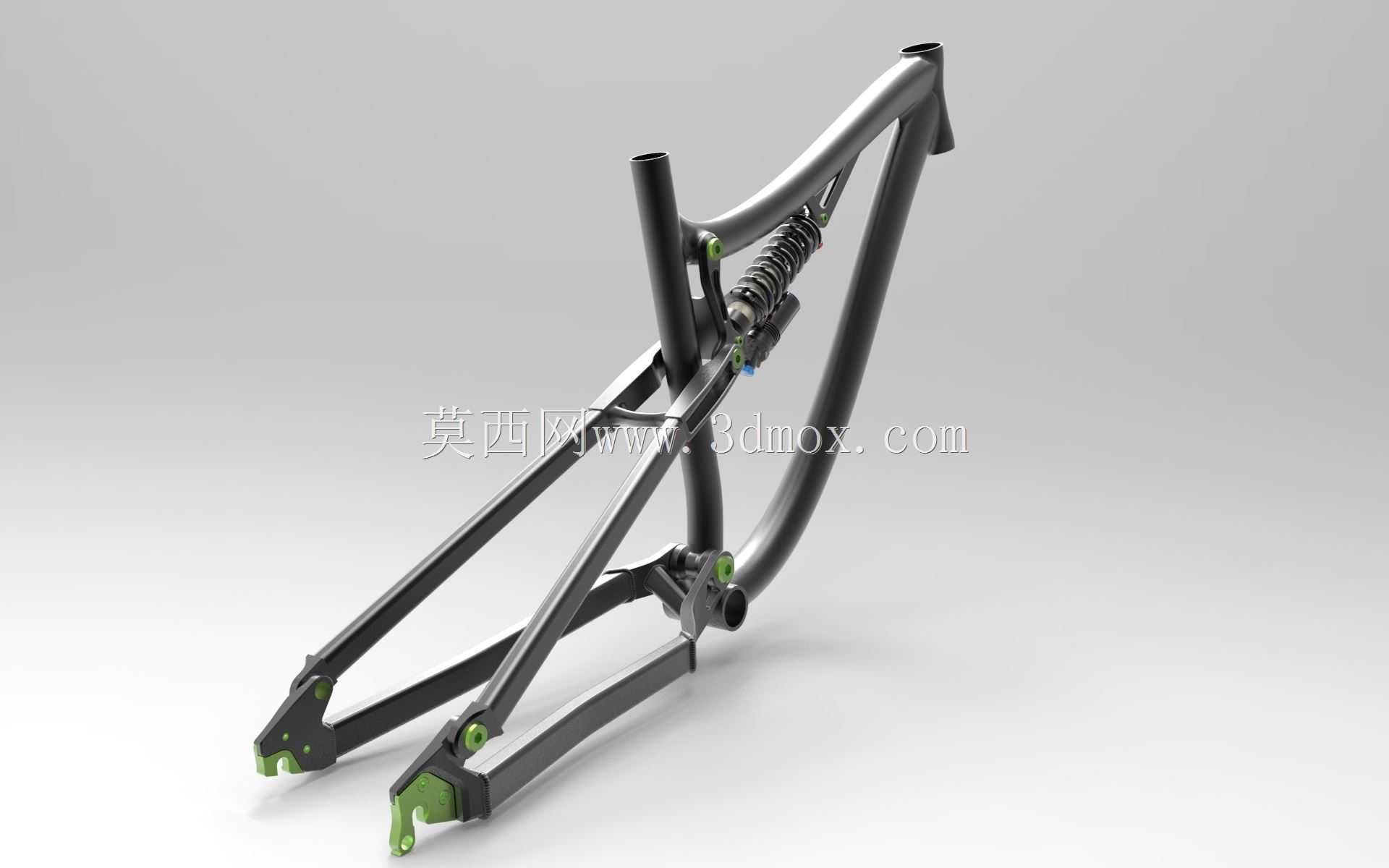

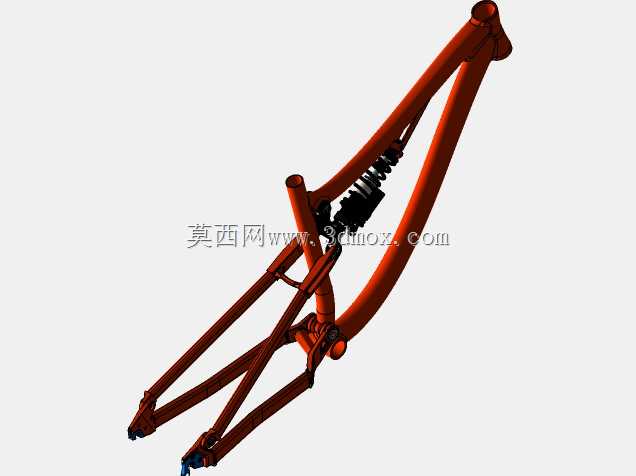

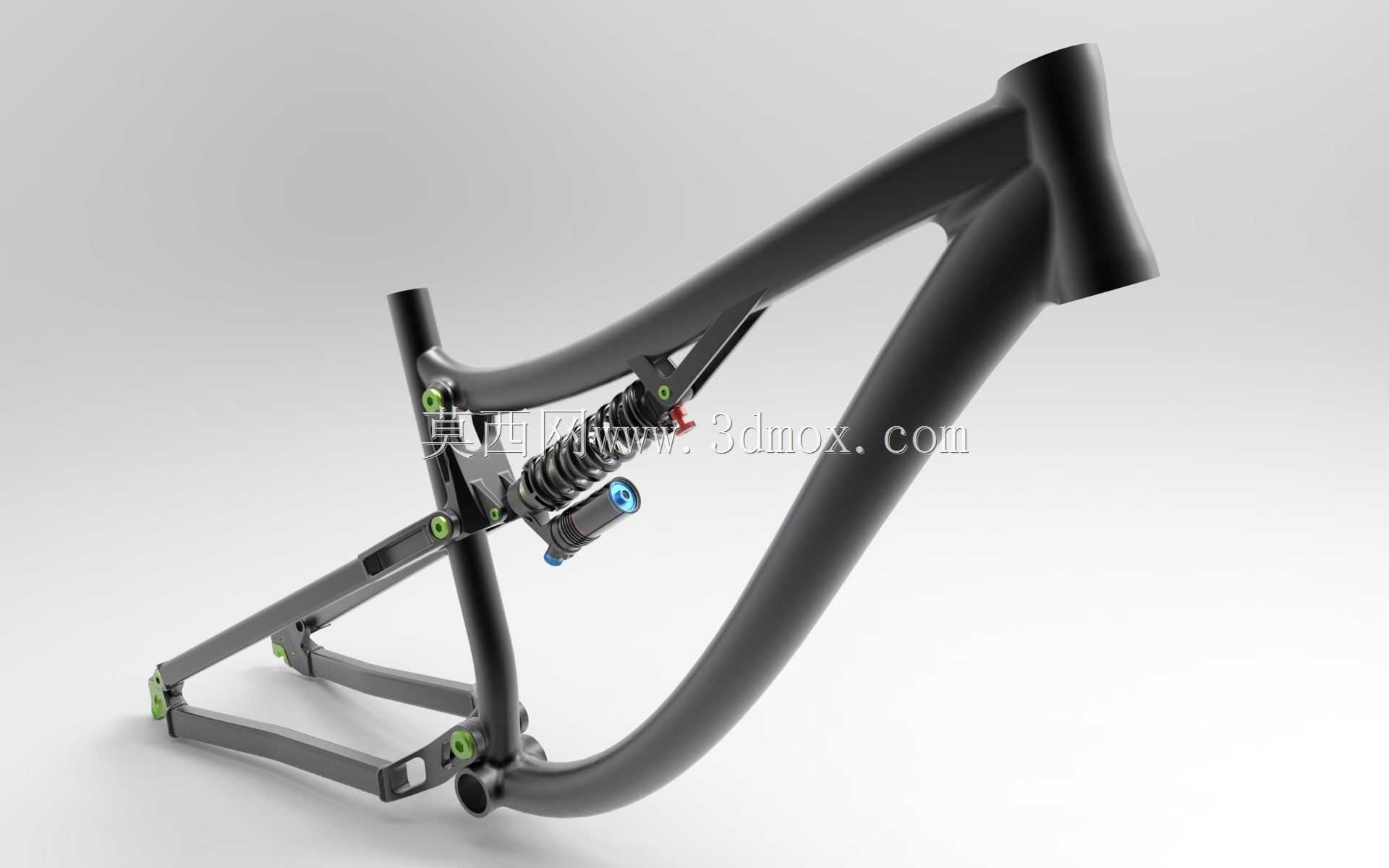

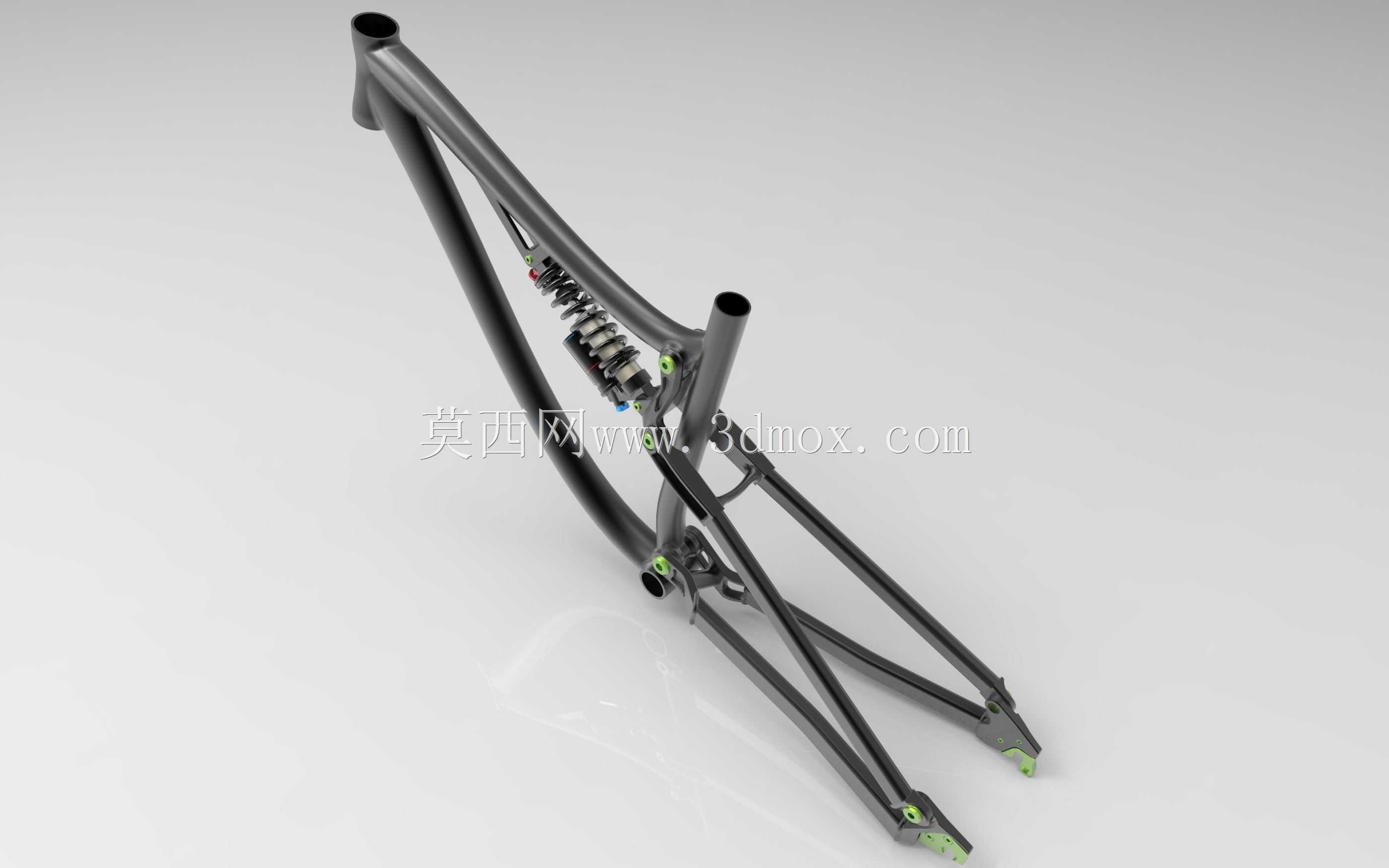

软尾山地车后避震车架结构设计

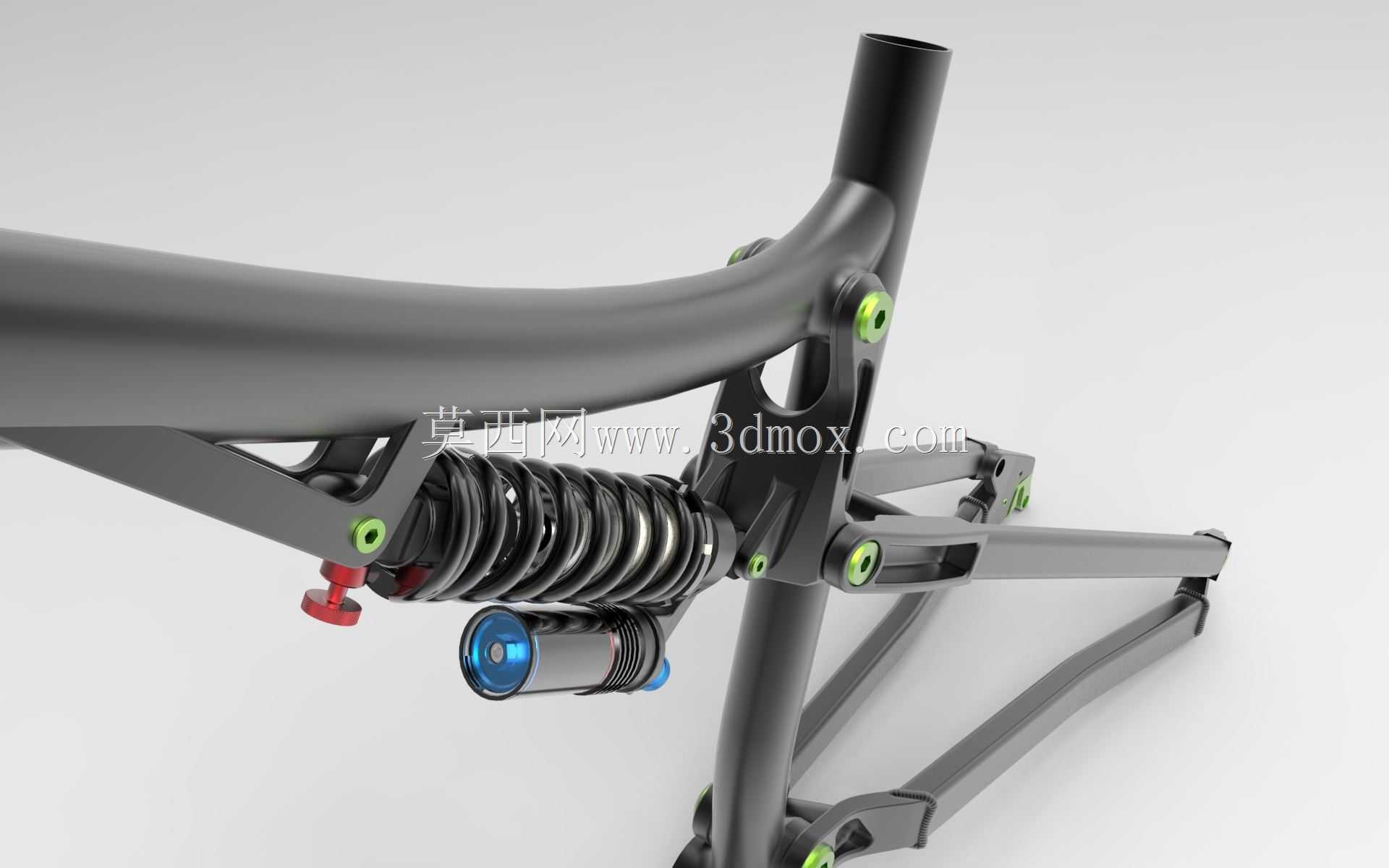

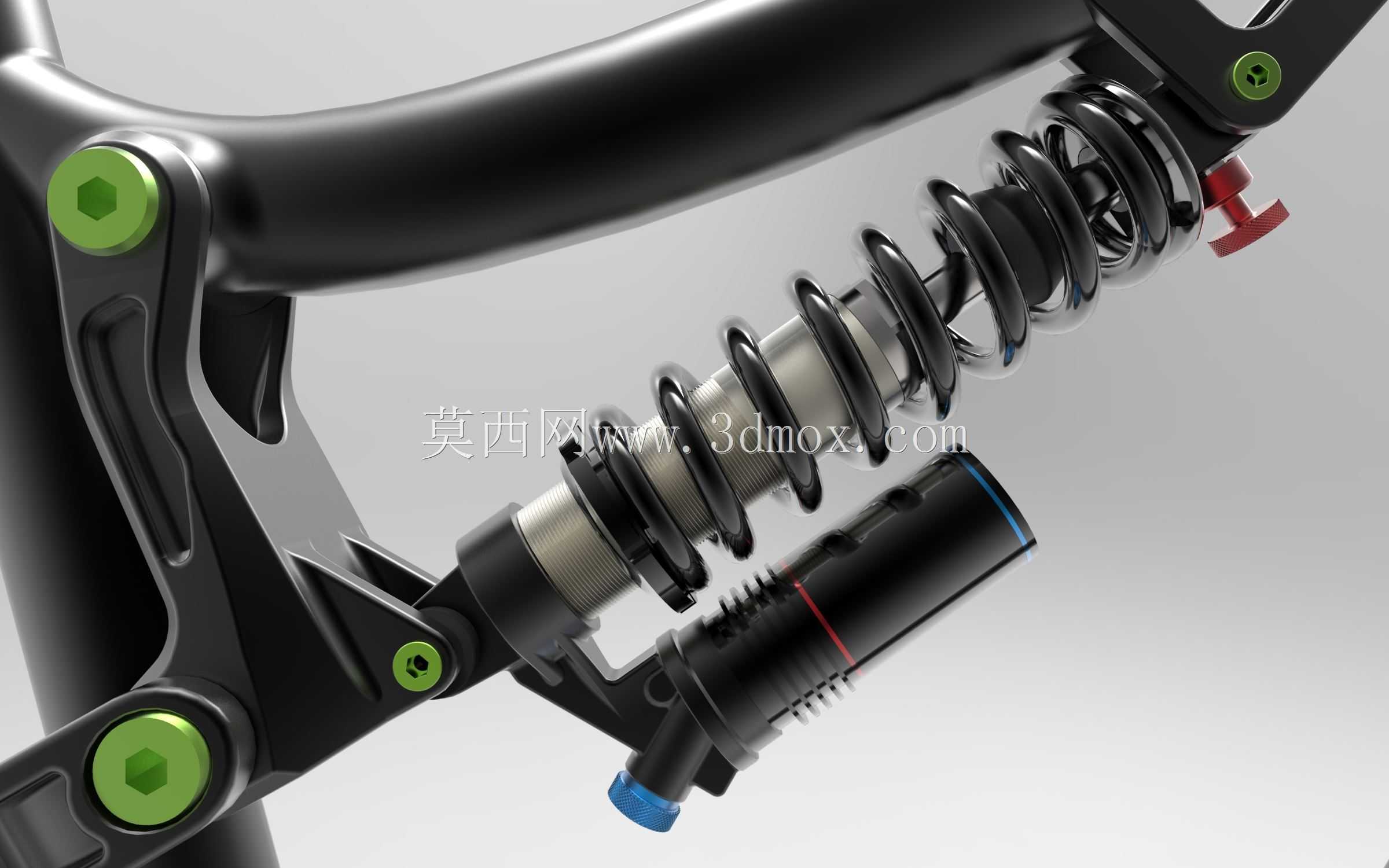

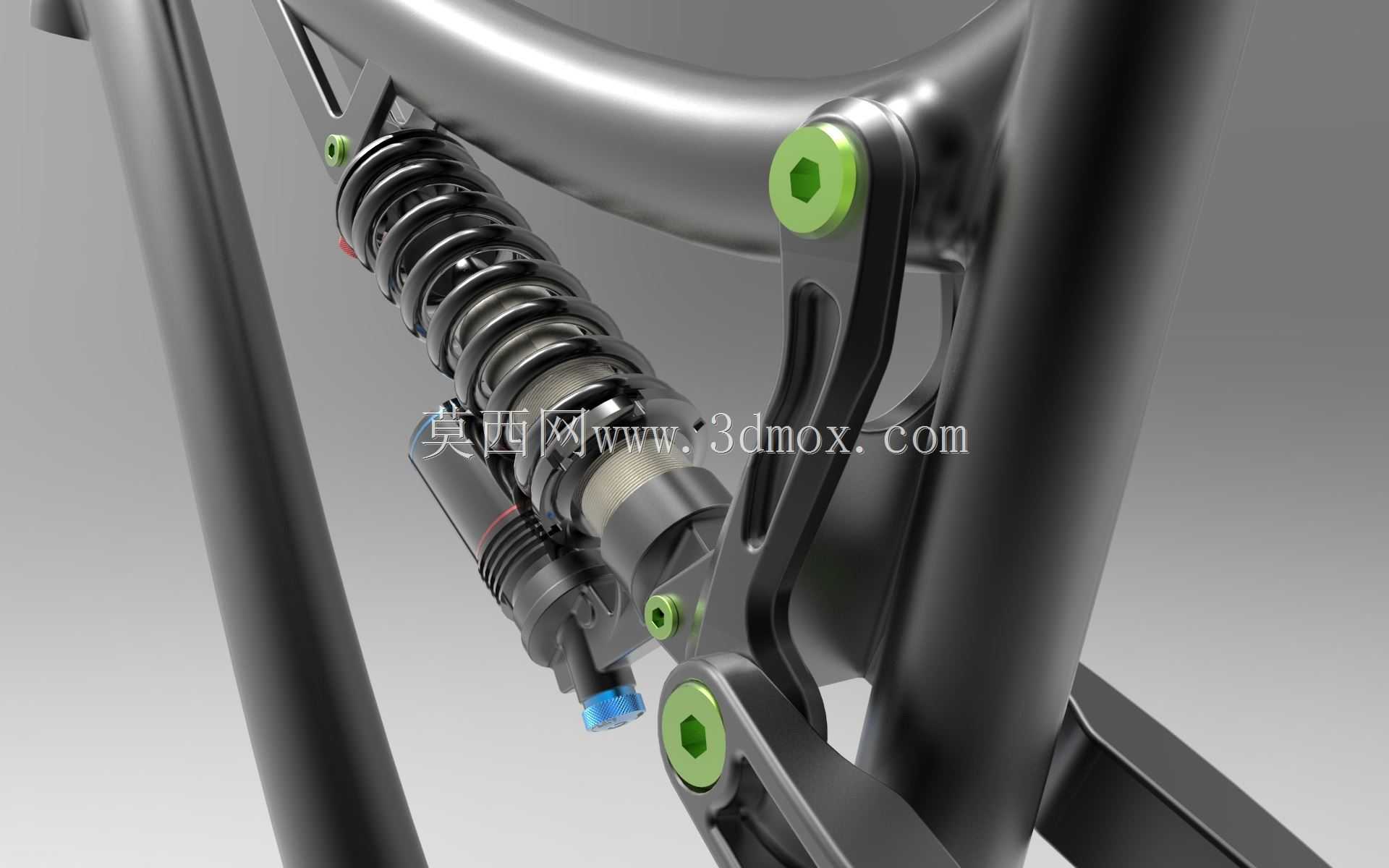

该结构为软尾山地自行车的核心承载车架，主要应用于山地越野、速降、林道穿越等高强度骑行场景，是连接前后轮组、传动系统、操控组件与骑行者的核心承载部件，区别于硬尾车架的刚性连接结构，这款带后避震的车架能够在复杂非铺装路面骑行时，有效吸收路面传来的颠簸冲击，既降低骑行者的肢体疲劳度，也能提升车轮与地面的贴合度，避免高速越野时出现车轮弹跳失控的风险，大幅提升复杂路况下的骑行操控性与通行能力。从功能特性来看，这款车架采用多连杆悬架结构设计，后三角与主车架之间通过多组旋转枢轴连接，预留了标准规格的后避震器安装位，可适配不同行程的弹簧后胆与气压后胆，能够根据骑行场景的强度需求调整避震预压、回弹阻尼与压缩阻尼参数，兼顾爬坡踩踏时的刚性传递需求与下坡冲击时的缓冲吸能效果，避免踩踏过程中出现避震器多余泄力的问题。在设计思路层面，这款车架的主上管采用大弧度变径管型设计，在降低车架整体重量的同时保证头管与中管位置的连接刚性，头管位置采用标准锥管规格，可适配主流的山地车前舵管安装尺寸，中管位置预留了标准中轴安装位，可兼容压入式与螺纹式中轴组件，后叉爪位置采用标准开档设计，能够匹配不同规格的山地车后轮组与碟刹安装座。从安装边界与尺寸适配来看，车架的后避震安装位采用标准耳轴固定结构，枢轴位置的连接点均预留了标准轴承安装位，可适配通用规格的密封轴承，降低后期维护更换的成本，后下叉与后上叉的管型经过结构优化，既预留了宽胎安装空间，可兼容大颗粒越野轮胎的安装需求，也避开了传动系统链条的运动干涉范围，避免变速过程中出现链条剐蹭车架的问题，后三角的连杆结构经过受力优化，在承受落地冲击时能够将冲击力均匀分散到主车架的各个管体位置，避免局部应力集中导致的车架断裂风险，整体结构兼顾了轻量化、刚性强度与避震性能的平衡，能够满足中高强度山地越野骑行的使用需求。
