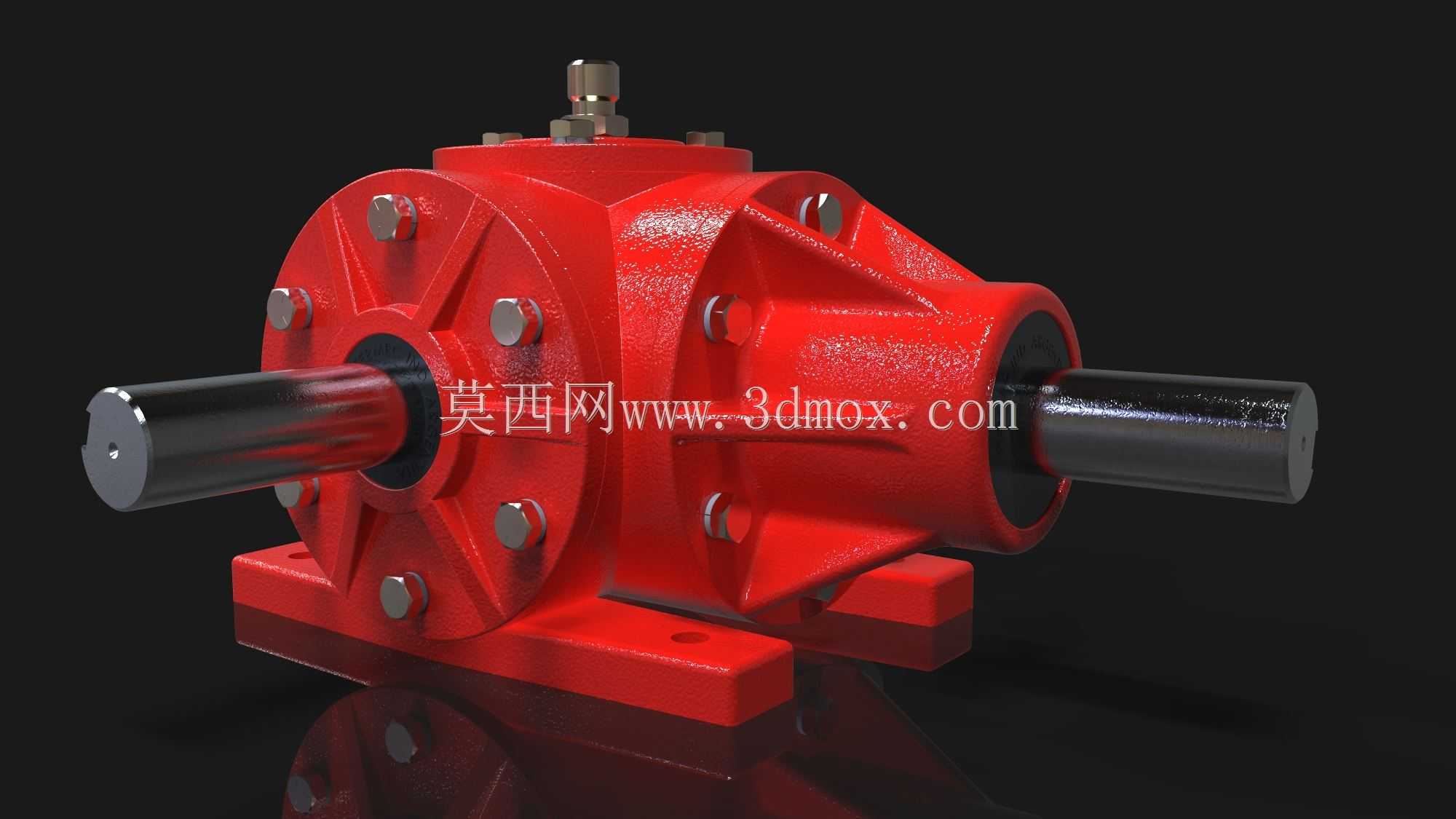

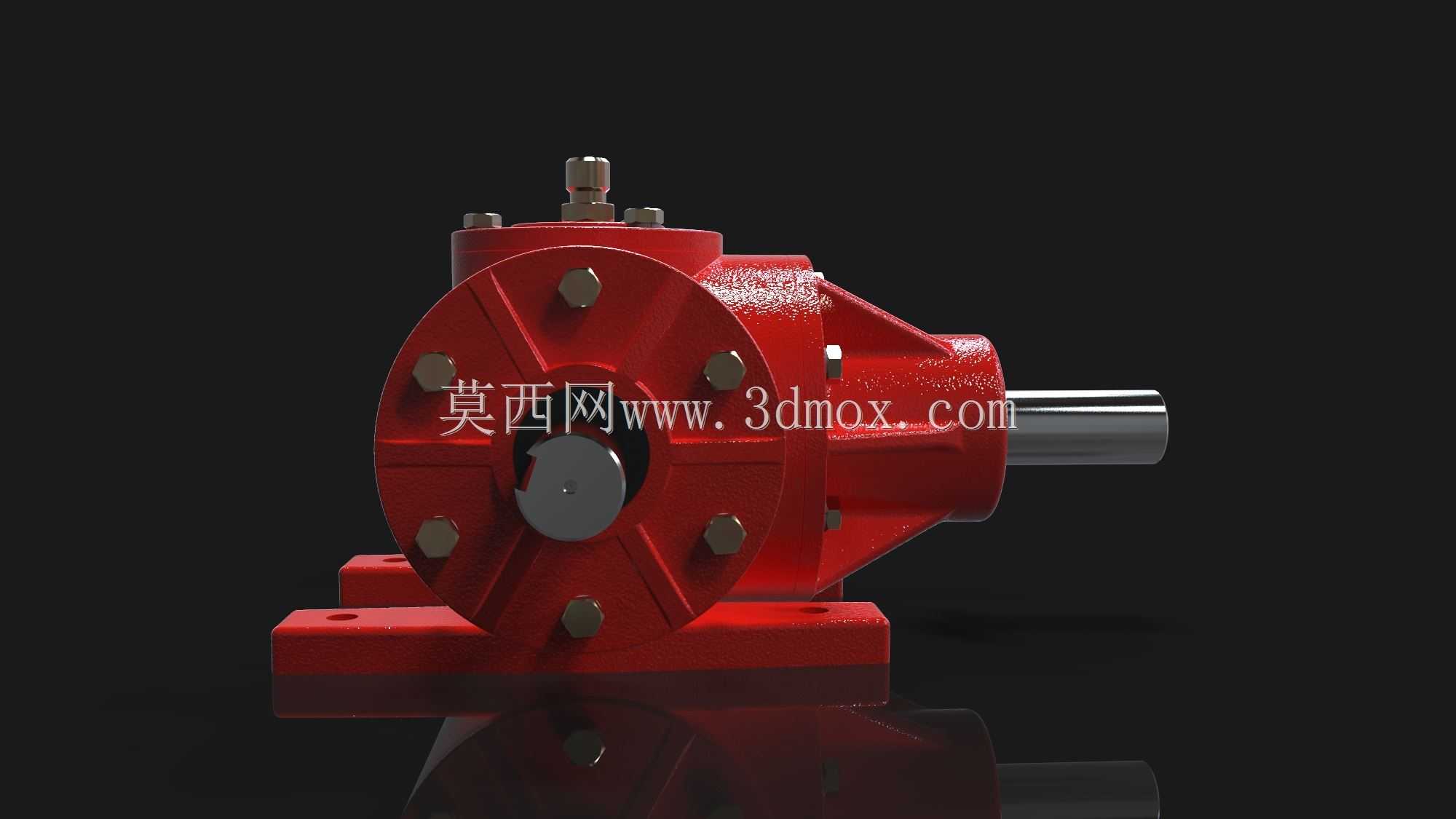

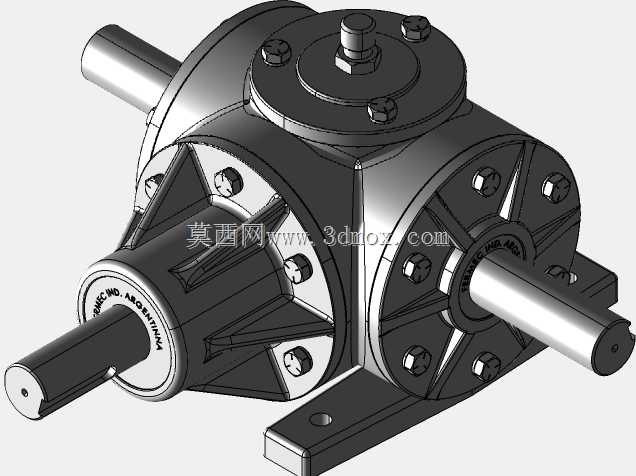

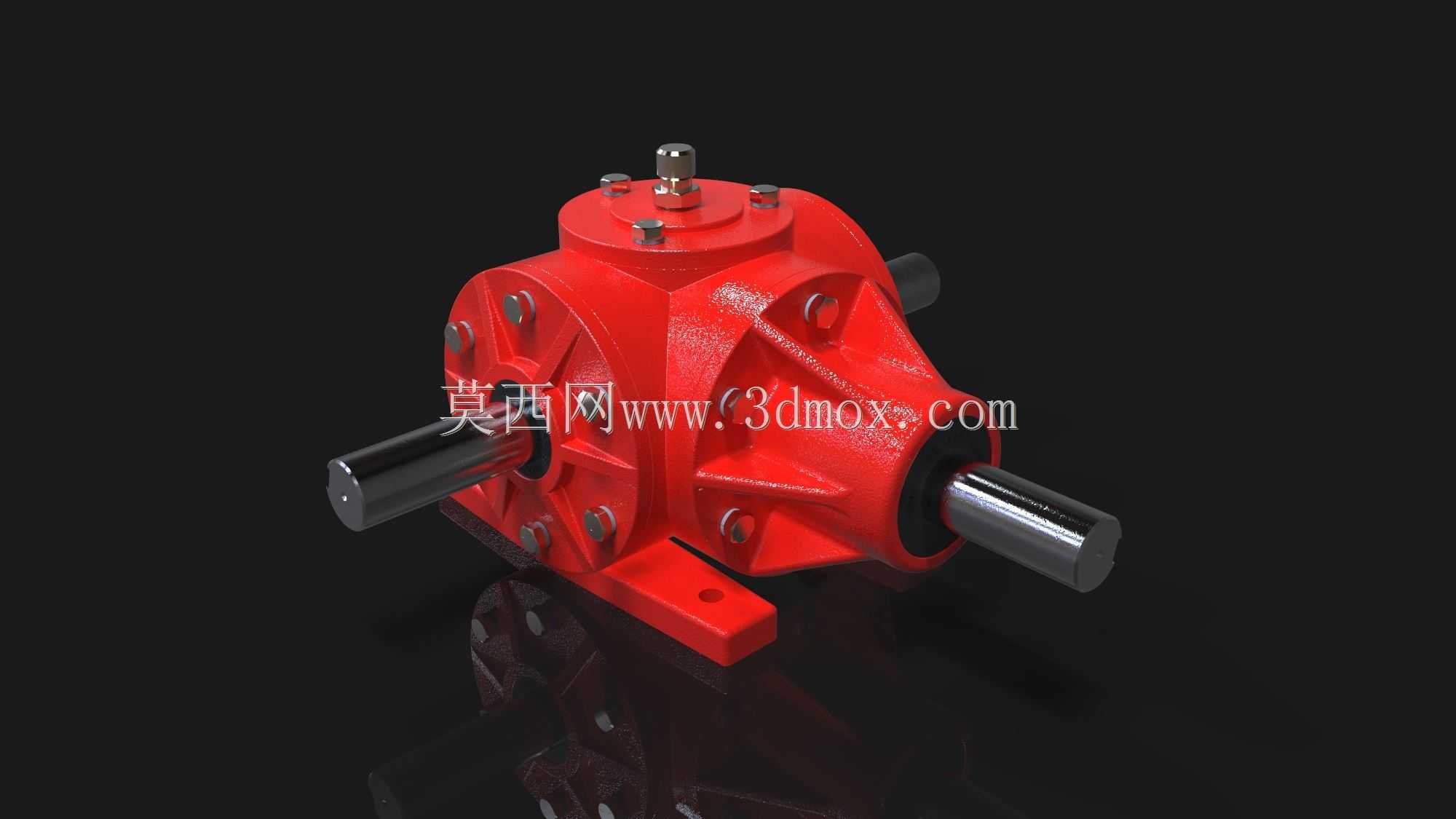

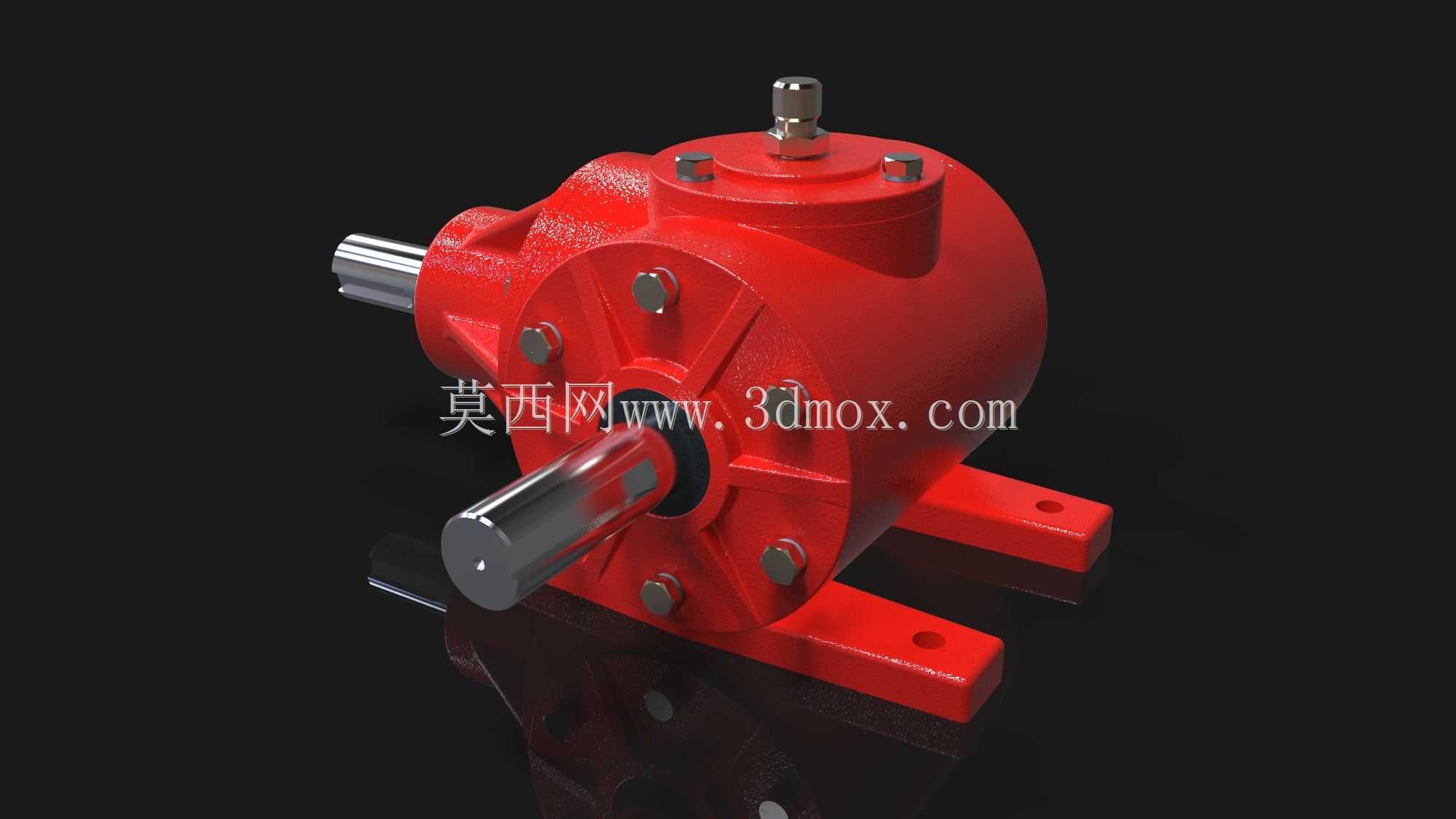

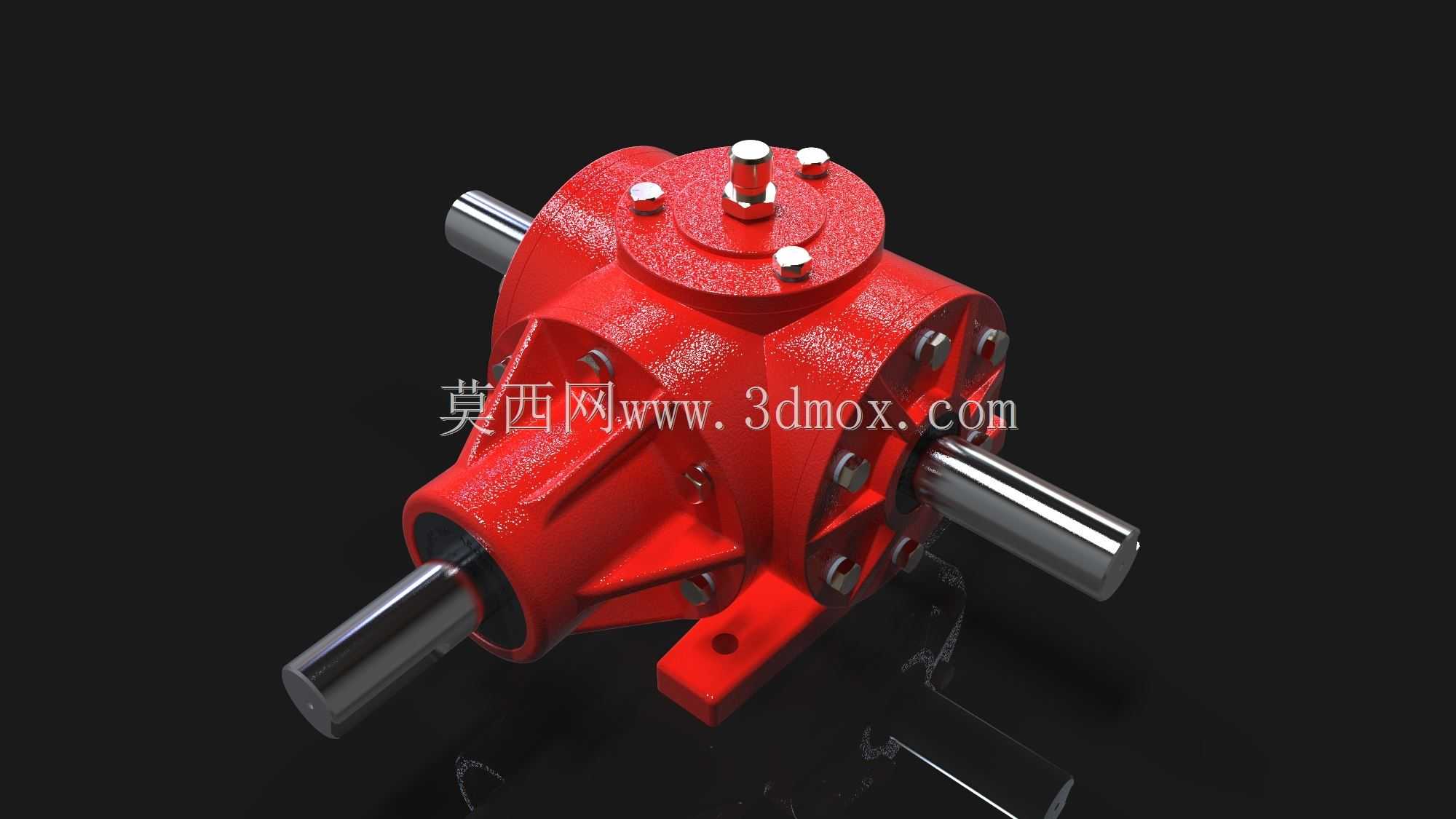

HM120P直角转向角齿轮传动箱

这款角齿轮箱是动力传动系统中实现直角转向动力传递的核心部件，广泛应用于农业机械、园林设备、小型工程机械、输送传动线体等需要改变动力输出方向的作业场景中，能够在紧凑的安装空间内完成水平输入轴与垂直/水平正交输出轴的动力换向传输，适配各类需要调整动力传递路径的中小型动力设备。在实际生产作业中，该齿轮箱可承接原动机输出的旋转动力，通过内部锥齿轮组的啮合传动，将动力以90度夹角传递至作业端，既可以匹配固定速比的减速增扭需求，也可根据传动配比适配等速换向的传动场景，能够有效降低传动系统的整体布局长度，让设备整体结构更加紧凑合理，减少不必要的传动链路损耗。从产品功能特性来看，箱体采用高强度铸铁材质一体铸造成型，外部做喷涂防锈处理，能够适应户外多尘、潮湿的复杂作业环境，箱体结合面采用精密加工配合密封件实现静密封，输入输出轴位置配置耐磨油封实现动密封，可有效防止内部润滑油泄漏同时阻挡外部粉尘、水汽侵入箱体内部，保障内部齿轮啮合环境稳定。箱体外部设置多道加强筋结构，既能够提升箱体整体结构刚性，抵御传动过程中产生的径向与轴向载荷，也可以增大箱体散热面积，帮助齿轮啮合产生的热量快速散出，维持箱内工作温度稳定。在设计思路上，这款齿轮箱采用正交锥齿轮传动结构，输入与输出轴呈90度垂直布局，齿轮采用合金结构钢经渗碳淬火处理后精磨齿面，齿面接触精度高，传动过程中运行平稳、噪音低，承载能力强，能够承受短时过载冲击载荷。箱体底部设置一体式安装底座，底座上预留对称分布的安装螺栓孔，可直接通过螺栓将齿轮箱固定在设备安装机架上，安装定位便捷可靠。输入输出轴均采用标准圆柱轴伸设计，轴端设置键槽可通过平键连接带轮、链轮或联轴器，适配不同的动力接入与输出连接需求。从安装边界来看，该齿轮箱整体外形紧凑，轴向与径向尺寸经过优化设计，安装底座的螺栓孔间距、轴伸长度与轴径都经过标准化匹配，能够直接替换同规格的传统换向齿轮箱，无需对原有设备的安装结构做大幅改动。箱体顶部设置注油与透气螺塞，既可以方便加注齿轮润滑油，也能够平衡箱体内外气压，避免长时间运行后箱内压力升高造成密封件失效，侧面预留油位观察或放油结构，方便日常维护时检查油位、更换润滑油，降低后期运维的操作难度。在实际配套使用中，这款齿轮箱可匹配20马力左右的动力输入，额定转速工况下运行稳定，能够持续为作业端提供可靠的动力换向传输，适配各类中小型设备的传动布局需求，帮助设备优化整体结构排布，提升传动系统的运行可靠性。
