立式手动箱式喷砂机结构设计方案

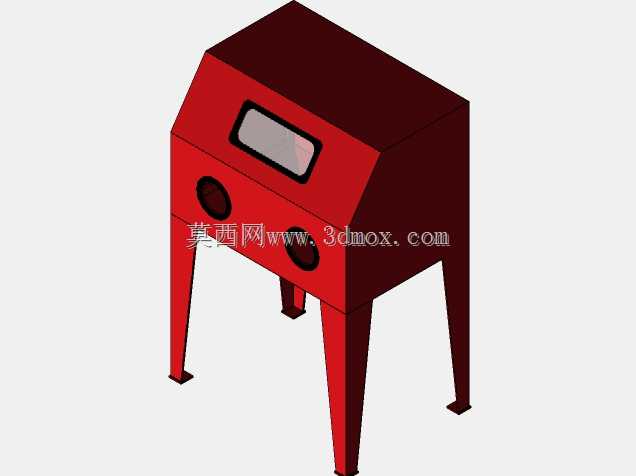

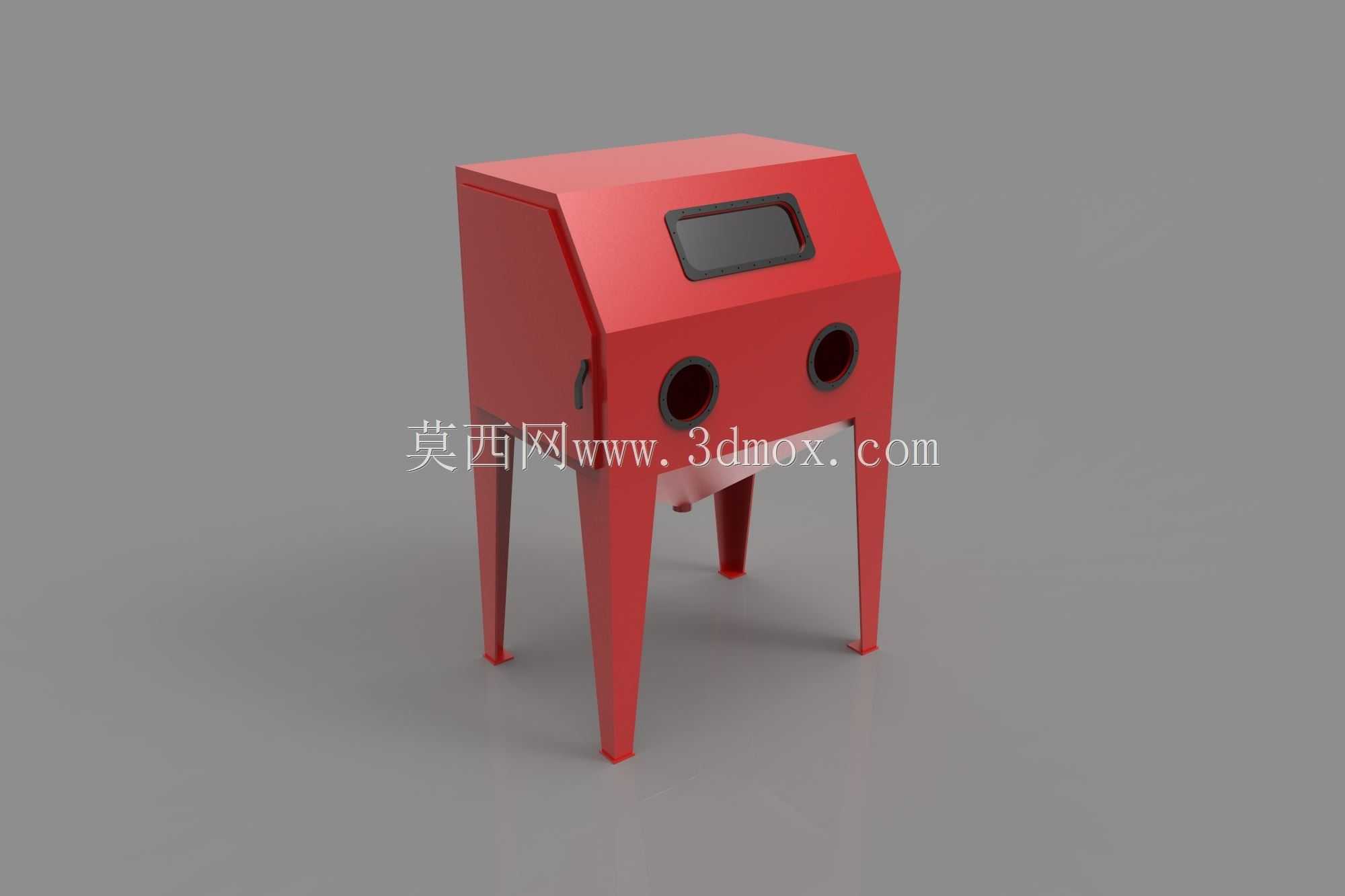

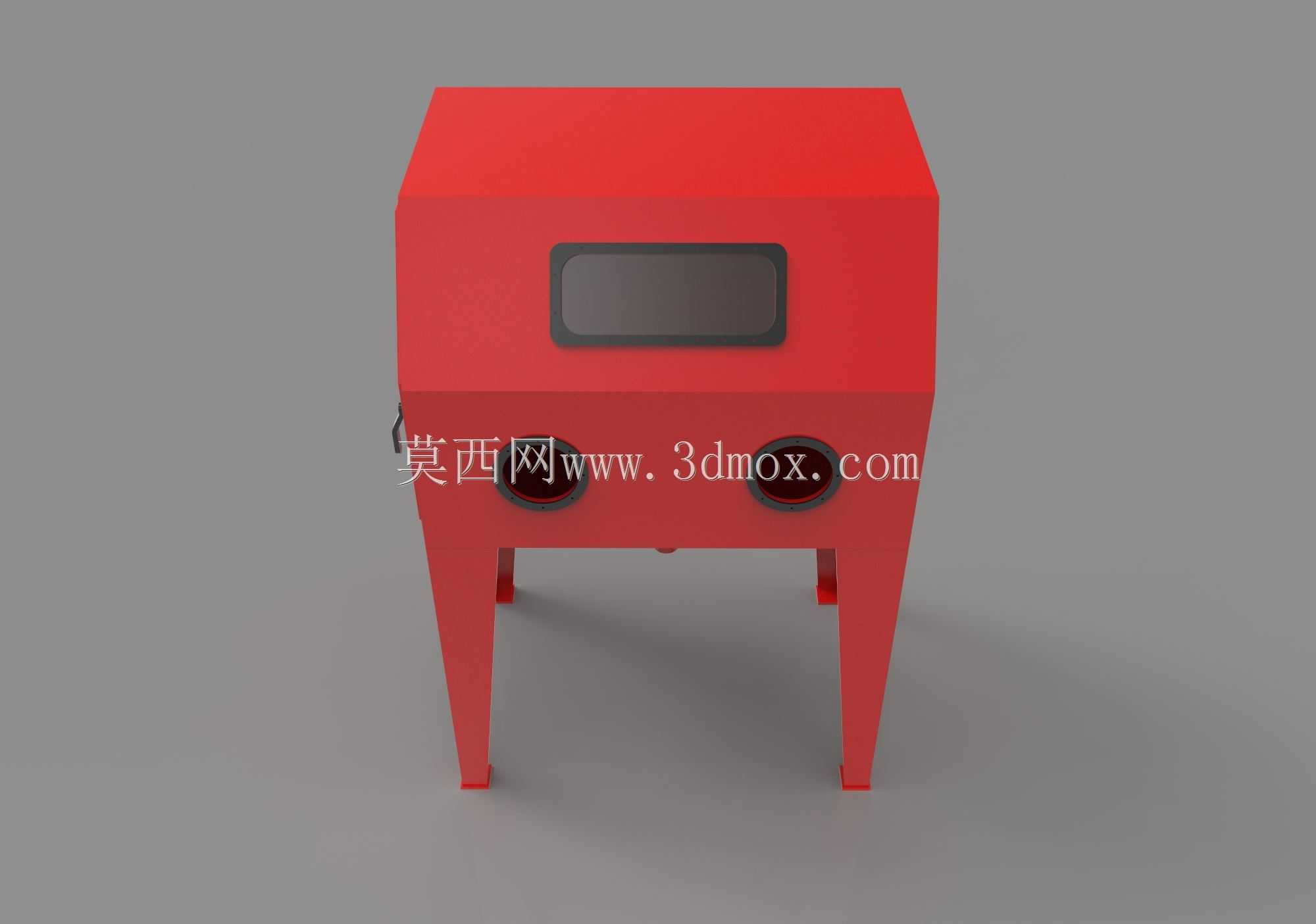

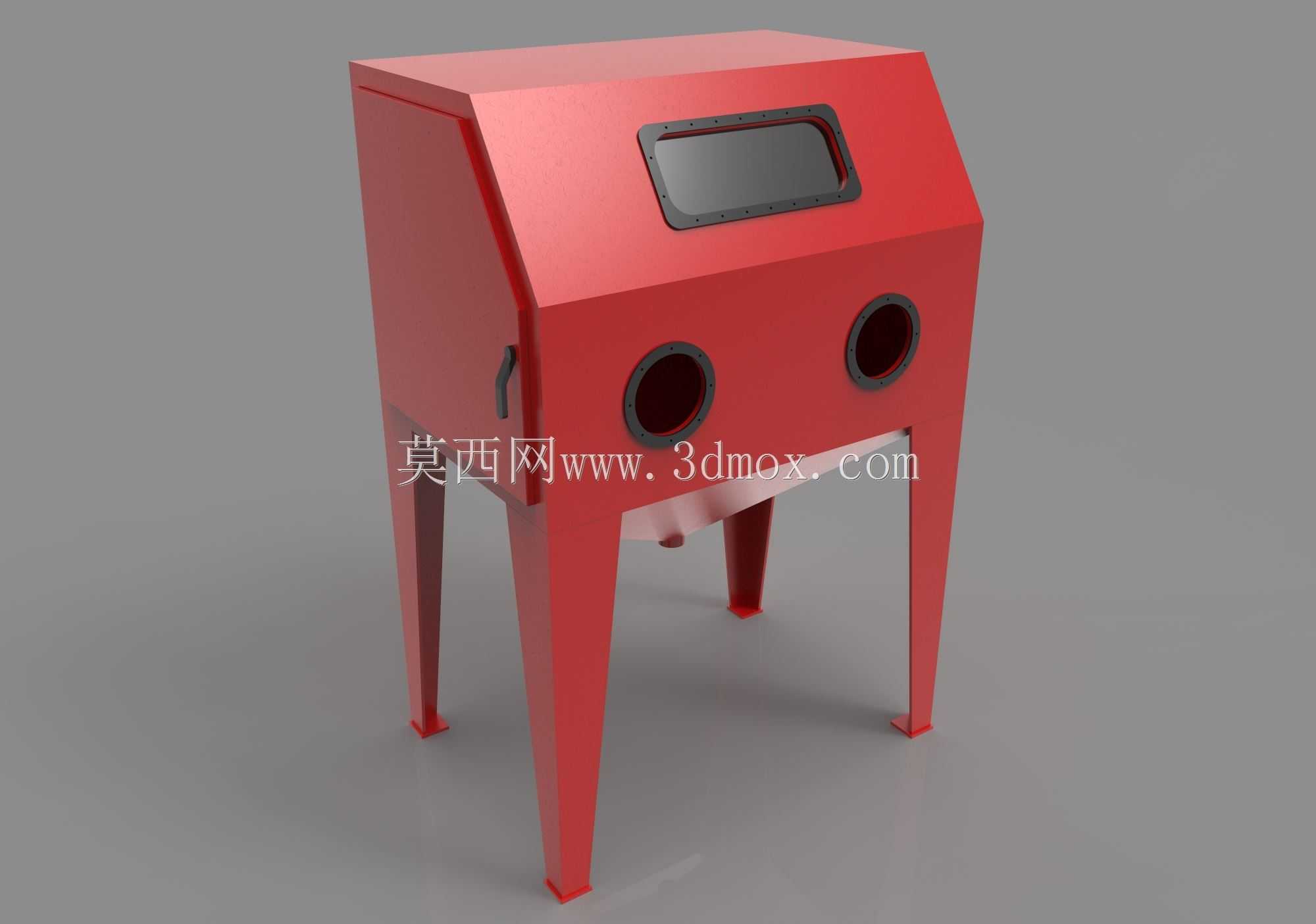

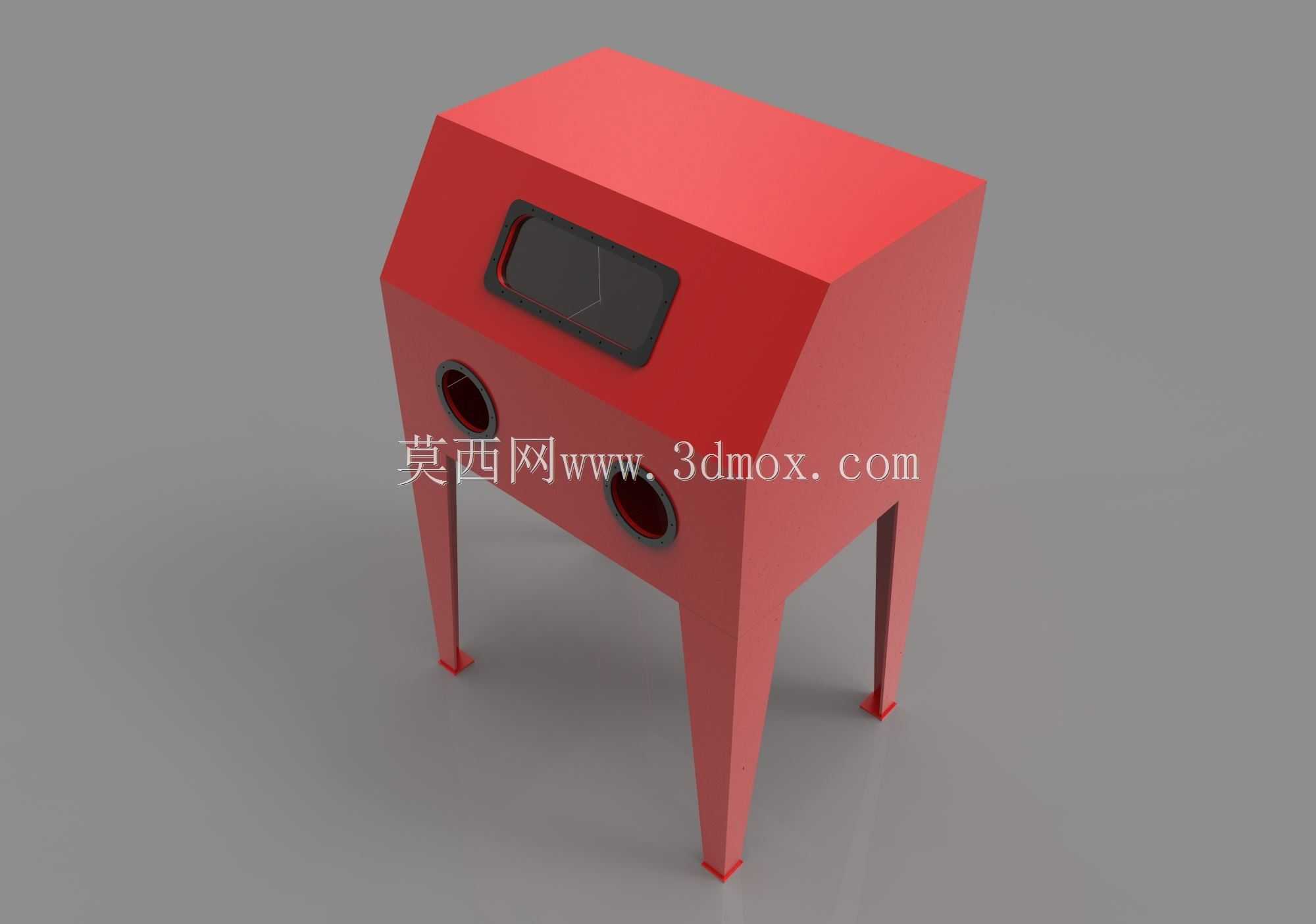

这款立式手动箱式喷砂设备，主要面向中小型加工车间的工件表面处理作业场景，覆盖五金工件除锈、旧件翻新除漆、铸件去氧化皮、工件表面毛化预处理、焊接件焊渣清理等多类作业需求，是小批量多品种工件表面处理环节的常用作业设备。设备采用立式支腿支撑的箱式封闭结构，整体作业空间完全封闭在箱体内部，可有效避免喷砂作业过程中磨料飞溅、粉尘外溢的问题，大幅改善作业人员的操作环境，降低粉尘对作业区域的污染。设备正面斜向设置透明观察窗，窗体采用耐磨钢化玻璃材质，作业时可清晰观察箱体内部的加工状态，斜向布局的设计符合人体站立操作时的视线角度，无需刻意俯身或抬头即可获得完整的作业视野，长时间操作也不易产生视觉疲劳。观察窗下方对称设置两个圆形操作孔，孔位配套耐磨橡胶防护袖套，作业人员可将双手伸入箱体内部握持喷枪完成操作，两个孔位的间距按照成年男性站立操作的肩宽数据设计，手臂活动范围可覆盖箱体内部整个作业区域，操作时无局促感。箱体下部采用四条锥形支腿支撑，支腿底部设置可调脚垫，可根据车间地面的平整情况调整设备水平度，避免设备作业时产生晃动，支腿之间预留足够的下部空间，可配套放置磨料收集装置或粉尘收集组件，方便磨料回收循环使用以及粉尘的集中处理。箱体侧面设置可开合的密封门，用于待加工工件的取放，门体周边粘贴密封胶条，关闭后可保证箱体的密封性，避免作业时磨料从门缝漏出。设备内部预留喷枪挂架、磨料导流结构的安装位置，可根据实际加工需求选配不同口径的喷砂枪，适配玻璃珠、金刚砂、钢丸等多种类型的喷砂磨料，满足不同粗糙度要求的表面处理需求。整体结构设计充分考虑手动作业的操作便利性，所有操作相关的结构都围绕站立操作的人体尺寸进行布局，设备整体占地尺寸紧凑，无需过大的安装空间，普通生产车间的边角位置即可完成布置安装，外接压缩空气气源与除尘管路即可投入使用，无需复杂的安装调试流程，适配小型加工车间灵活布置的使用需求。
