户外快挂弹簧扣结构设计方案

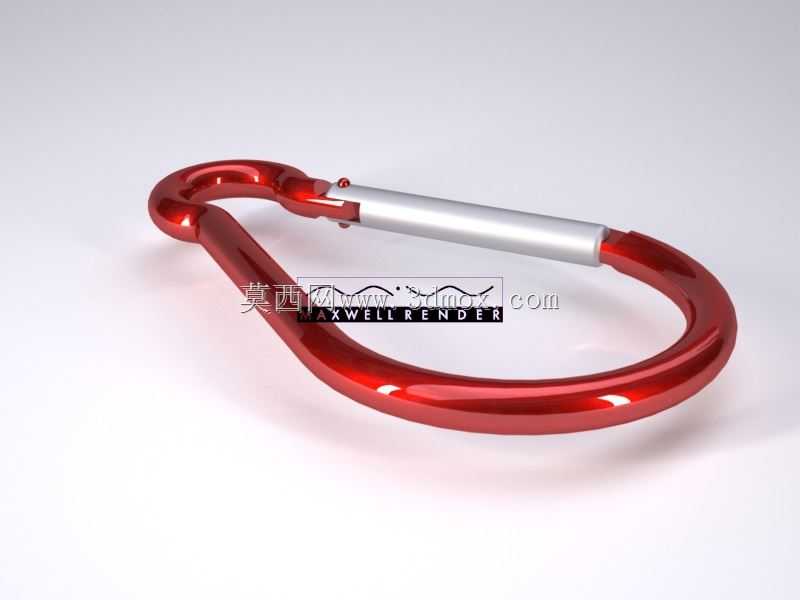

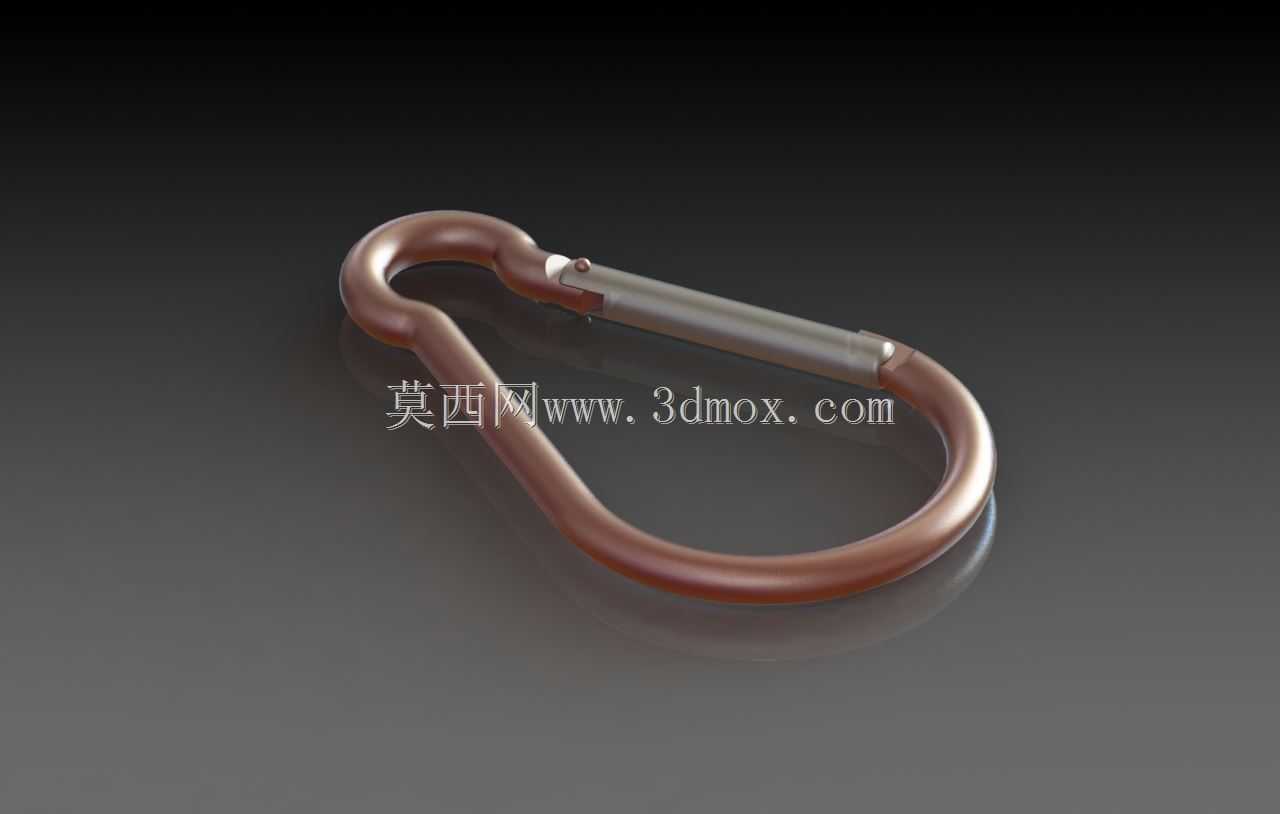

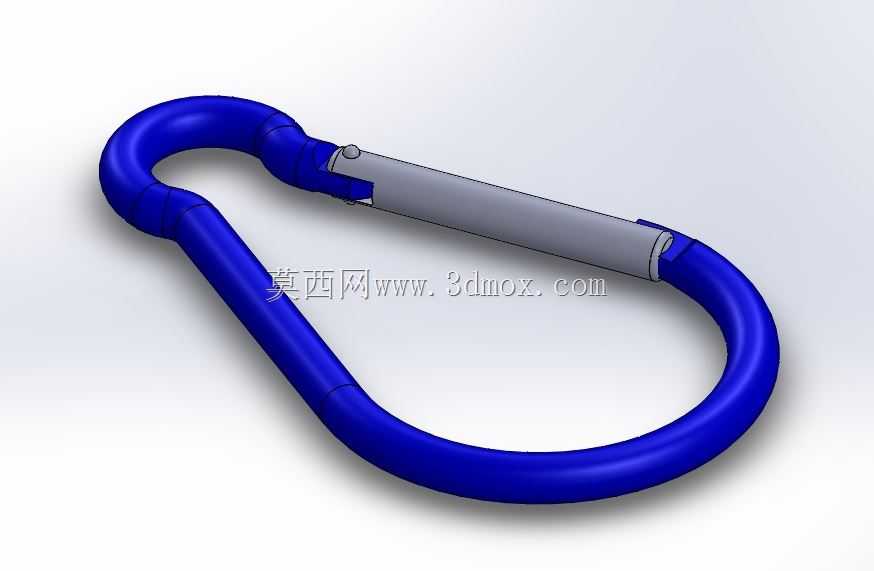

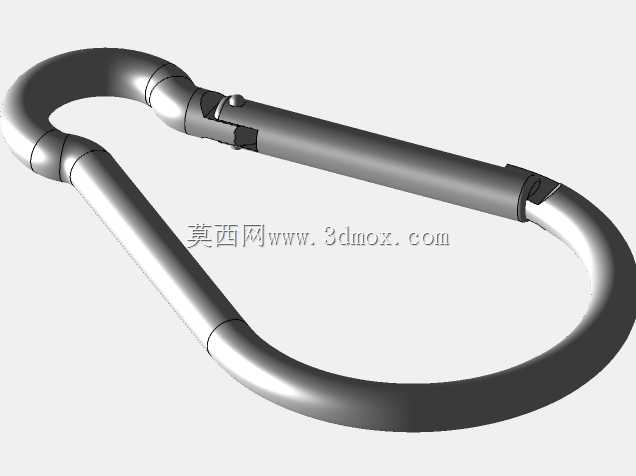

这款快挂扣件是户外装备、日用五金领域常用的快速连接构件，核心应用场景覆盖户外登山、露营装备挂载、背包配件快接、五金工具临时悬挂、宠物牵引绳连接等多个场景，能够实现物件之间的快速挂接与拆卸，无需额外工具即可完成操作，大幅提升日常使用与户外作业的操作效率。从功能特性来看，该扣件采用弹簧复位的活动 gate 结构，常态下 gate 依靠内置弹簧的预紧力保持闭合状态，能够避免挂载物件意外滑脱，需要开启时仅需向内按压 gate 即可打开挂接口，松开后 gate 自动回弹复位，操作逻辑简单直观，单手即可完成全部挂接动作，适配戴手套操作的户外使用场景。在设计思路上，整体采用D型闭环轮廓设计，相较于圆形挂扣，D型结构能够让挂载受力点集中在远离 gate 的直边段，避免活动 gate 直接承受主要载荷，大幅提升扣件的整体承重能力与结构安全性；主体弯杆部分采用等截面圆棒弯折成型，表面做圆弧过渡处理，既能够减少应力集中点，提升结构抗疲劳性能，也能避免尖锐棱角刮伤挂载的织带、绳索或者使用者皮肤。gate 部分采用内嵌式安装结构，两端与主体弯杆的端部做配合限位，避免 gate 受侧向力时发生脱出，内置弹簧采用圆柱螺旋压缩弹簧，安装在 gate 与主体的配合腔体内，不外露于扣件外部，既能够避免弹簧被杂物卡滞、被水汽锈蚀，也能让扣件整体外观更简洁流畅。从外形尺寸与安装边界来看，该扣件整体轮廓紧凑，主体弯杆的截面直径适配常规织带、挂绳的穿孔尺寸，挂接口的开启行程能够满足常规挂点的穿入需求，闭合后整体无突出的尖锐结构，能够顺畅穿过织带环、挂孔等安装位，不会出现卡滞；安装使用时无需额外预留过大的操作空间，仅需预留单手按压操作的空间即可完成挂接，适配背包织带、帐篷风绳、工具挂板等多种安装场景的空间限制。结构上所有活动配合处都预留了合理的配合间隙，既能够保证 gate 开合顺畅无卡顿，也能避免间隙过大导致挂载时出现异常晃动，长期使用后也不会因为磨损出现松旷问题。
