机加工用台式手动夹紧虎钳结构设计

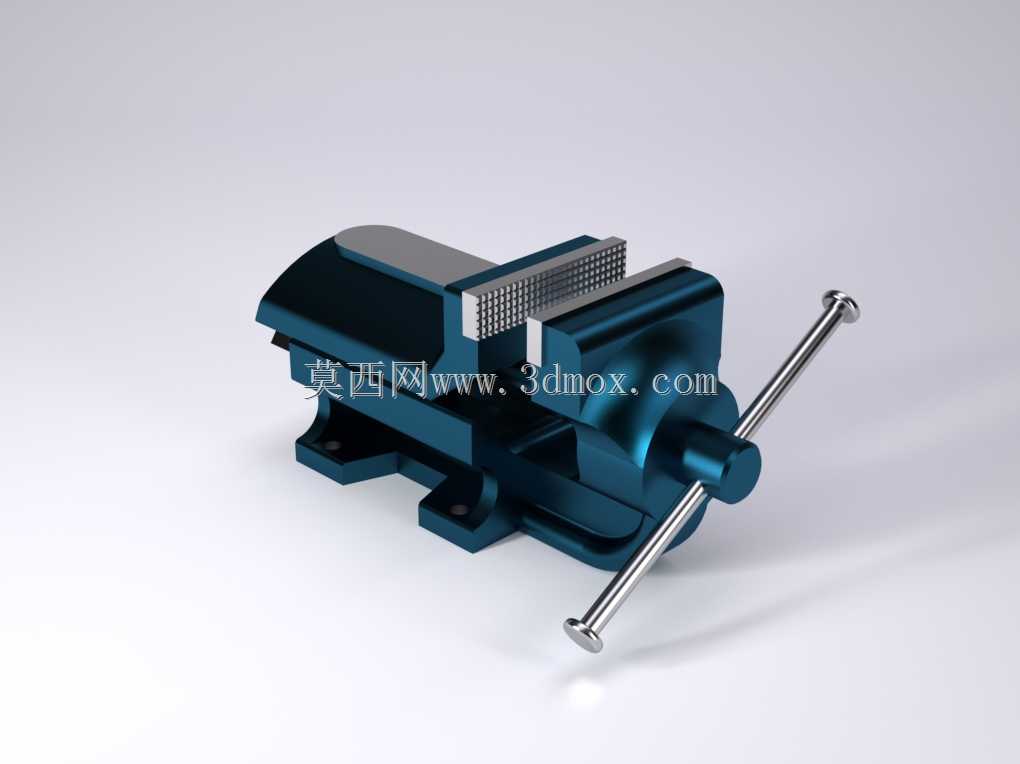

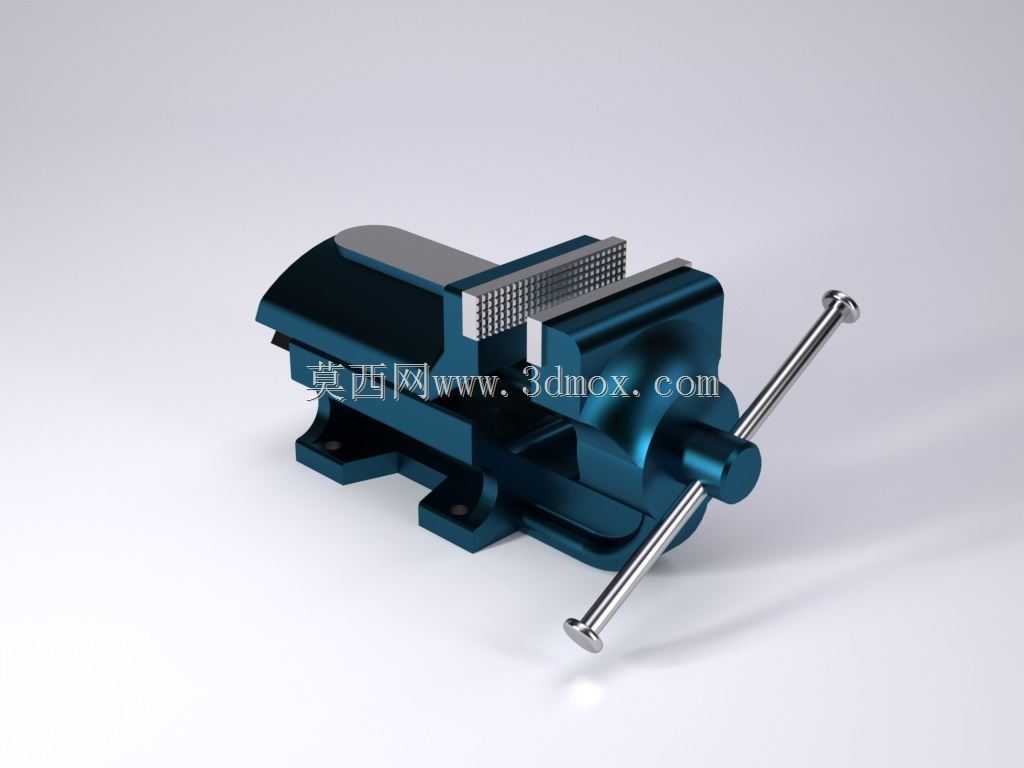

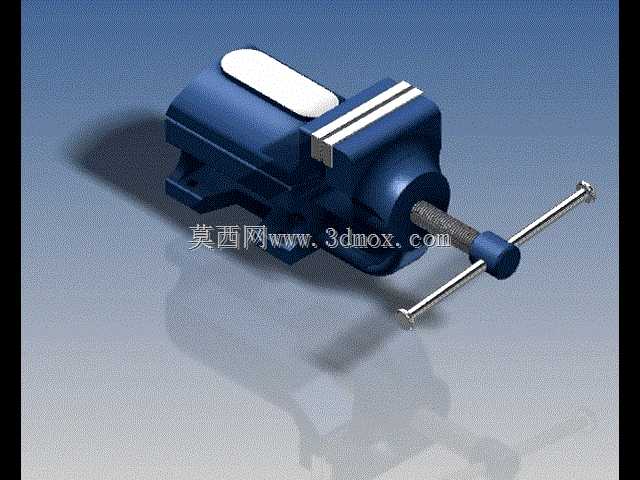

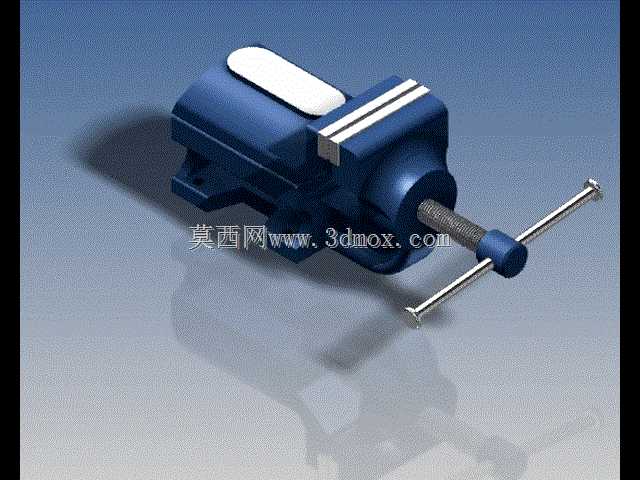

这款手动夹紧虎钳是机加工、钳工装配、维修作业场景中最常用的夹持类工装，日常在钻床、铣床、钳工台工位上承担工件定位夹紧的核心作用，能在锯削、锉削、钻孔、攻丝、轻铣削工序中牢牢固定待加工工件，避免加工过程中工件位移导致的尺寸超差、加工报废问题。从结构设计逻辑来看，整体采用固定式铸铁基座作为承载主体，基座底部预留的安装孔位可直接通过螺栓固定在工作台台面，安装边界适配常规宽度的钳工台与小型机床工作台面，安装时需保证钳口与工作台边缘留出足够操作空间，方便长尺寸工件的侧向装夹。活动钳身通过梯形丝杠与固定钳身连接，丝杠端部搭配可拆卸的加力杆，通过转动加力杆带动丝杠旋转，驱动活动钳身沿导轨方向做直线进给运动，梯形螺纹的自锁特性可保证夹紧后不会因加工振动出现松脱，无需额外增加锁紧机构就能维持足够的夹紧力。钳口部位采用可拆卸的 hardened 钢钳口板，钳口表面加工有交叉网纹，增大与工件接触面的摩擦力，装夹光洁度要求较高的工件时，也可更换铜质或者铝质软钳口，避免夹伤工件已加工表面。固定钳身与活动钳身的滑动配合面经过刮研处理，保证移动过程中无明显旷量，钳口闭合后上下贴合间隙控制在0.02mm以内，保证装夹平行度满足常规机加工的精度要求。整体外形设计紧凑，活动钳身的行程覆盖常规中小型零件的装夹尺寸范围，基座上的沉头安装孔可适配M10-M12规格的固定螺栓，安装后整体高度不会遮挡机床加工主轴的作业行程，在小型加工工位上使用时不会占用过多操作空间。日常使用中，定期给丝杠与滑动导轨面加注润滑脂，可降低操作阻力，延长机构使用寿命，钳口板磨损后只需松开固定螺钉即可快速更换，无需整体拆解钳身，维护便捷性适配车间高频次的作业需求。
