不锈钢蜗杆式喉箍紧固连接件结构

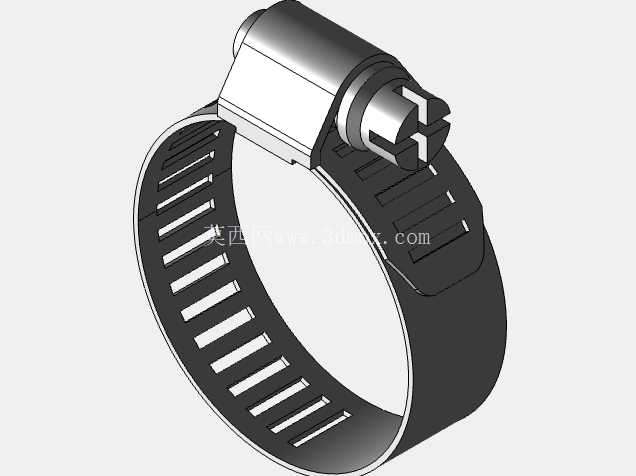

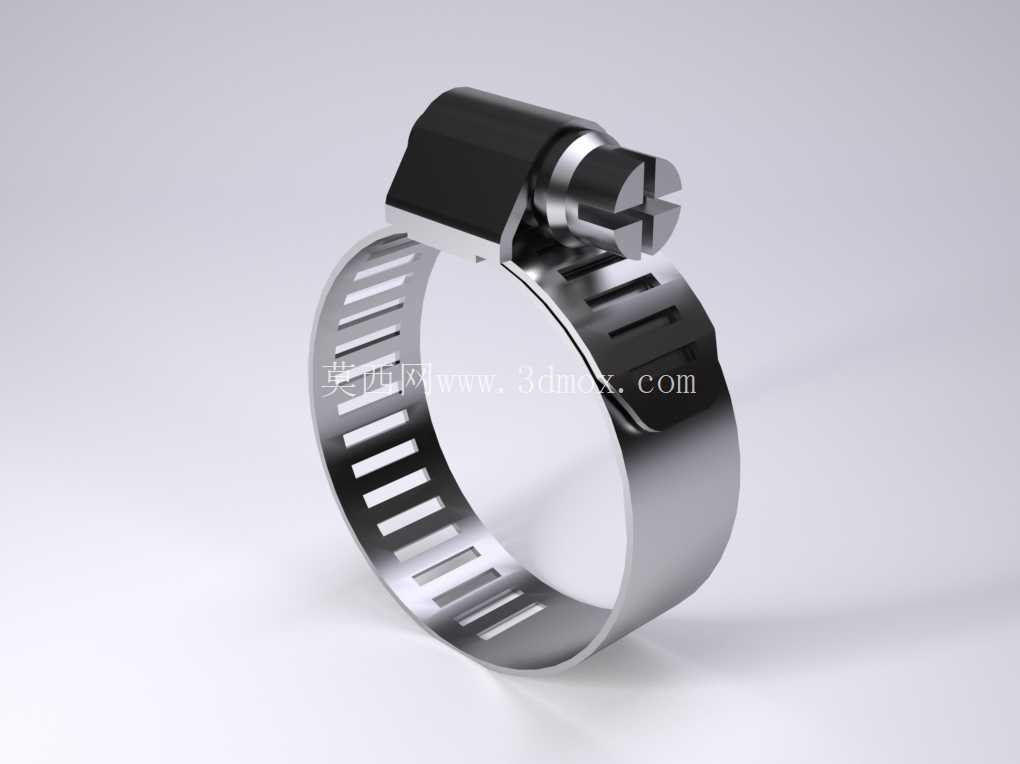

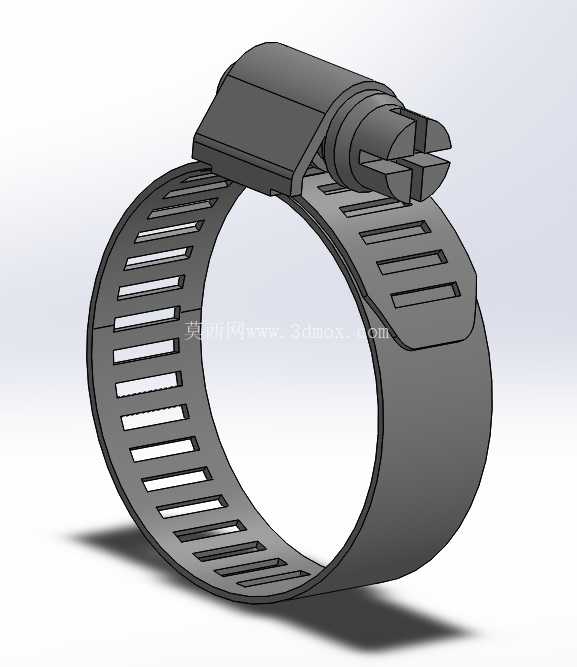

　　日常做液压管路、气动回路、给排水管线的装配调试时，这类蜗杆传动式喉箍是现场最常用的紧固连接件之一，不管是小口径的气动软管、家用给排水胶管，还是中低压工况下的输油橡胶管、通风波纹软管，都能通过它实现管体与硬管接头的可靠抱紧密封，避免管线承压后出现松脱、渗漏的问题。从结构设计逻辑来看，这款喉箍采用了开式不锈钢带环身搭配蜗杆锁紧头的经典结构，环身内侧均匀排布的通长卡槽是和蜗杆齿形啮合的核心受力部位，这种非连续式的开槽设计一方面能让钢带在收紧过程中顺着圆周方向均匀弯折，不会因为局部应力集中出现钢带断裂的问题，另一方面每一个卡槽都能和蜗杆齿形成稳定的咬合，在设备长期运行产生振动的工况下，也不容易出现锁紧后滑牙松脱的情况。

　　锁紧头部分采用了全包式的壳体结构，蜗杆轴的两端被限位在壳体的卡槽内，转动蜗杆时不会出现轴体偏移的问题，蜗杆头部的十字槽结构兼容日常最常见的十字螺丝刀、一字螺丝刀，甚至在应急工况下用平口撬棍也能完成松紧操作，不需要配备专用的紧固工具，不管是工厂产线的批量装配，还是户外设备的应急维修，都能快速完成安装作业。从安装边界的角度考虑，这类喉箍的选型首先要匹配被紧固管线的外径范围，环身的最小收拢直径对应可夹持的最小管径，最大撑开直径对应适配的最大管径，选型时需要预留1-3mm的调节余量，避免出现管径过大无法套入、或者管径过小收不紧的问题；安装时要注意喉箍的锁紧头位置尽量避开管线的弯曲受力段，也不要贴在设备的尖锐棱角位置，防止长期振动摩擦磨穿钢带或者胶管；锁紧过程中不要过度施加扭矩，当胶管表面出现轻微的均匀压痕即可，过大的锁紧力一方面会压裂橡胶管的内层编织层，缩短管线使用寿命，另一方面可能导致钢带卡槽变形，反而失去锁紧能力。

　　在不同的应用场景下，这类喉箍的材质选型也有区别，普通干燥室内工况用201不锈钢材质即可满足防锈需求，户外、潮湿或者有弱腐蚀的工况则需要选用304甚至316不锈钢材质的产品，避免长期使用出现锈蚀卡死、无法拆卸的问题。和传统的铁丝绑扎、钢丝喉箍相比，这种蜗杆式喉箍的抱紧力分布更均匀，不会出现局部压力过大割伤胶管的问题，而且可拆卸重复使用，设备维护时松开蜗杆就能调整管线位置或者更换胶管，不需要破坏原有紧固件，能大幅降低现场维护的成本。

　　做三维建模的时候，需要重点注意钢带卡槽的节距和蜗杆齿形的匹配关系，两者的啮合间隙要控制在合理范围，既要保证转动蜗杆时钢带能顺畅进给，也要避免间隙过大导致锁紧后出现旷量；钢带的弯折圆角要符合实际冲压工艺的要求，不能出现直角弯折的结构，否则实际生产时会出现应力断裂的问题；锁紧头壳体和钢带的连接部位要做翻边限位结构，保证钢带在最大撑开状态下不会从壳体中脱出，符合实际产品的装配逻辑。很多新手建模时容易忽略喉箍在自由状态和锁紧状态下的形态差异，自由状态下环身是接近正圆的开口结构，锁紧到最小管径时环身会出现不规则的椭圆变形，做装配动画或者工程模拟的时候要把这个变形量考虑进去，才能和实际装配效果匹配。在整车装配、农业机械维修、家装水电施工、工业自动化设备气路搭建等场景里，这类小零件虽然不起眼，但直接决定了整个管路系统的运行可靠性，一旦喉箍松脱渗漏，轻则导致设备停机泄压，重则可能引发油液泄漏、电路短路等安全事故，所以设计选型时不能只看尺寸参数，还要结合工况的振动幅度、环境温度、介质腐蚀特性来选择合适的材质和钢带厚度，保证长期运行的稳定性。
