手动钢筋剪断工具结构三维建模设计

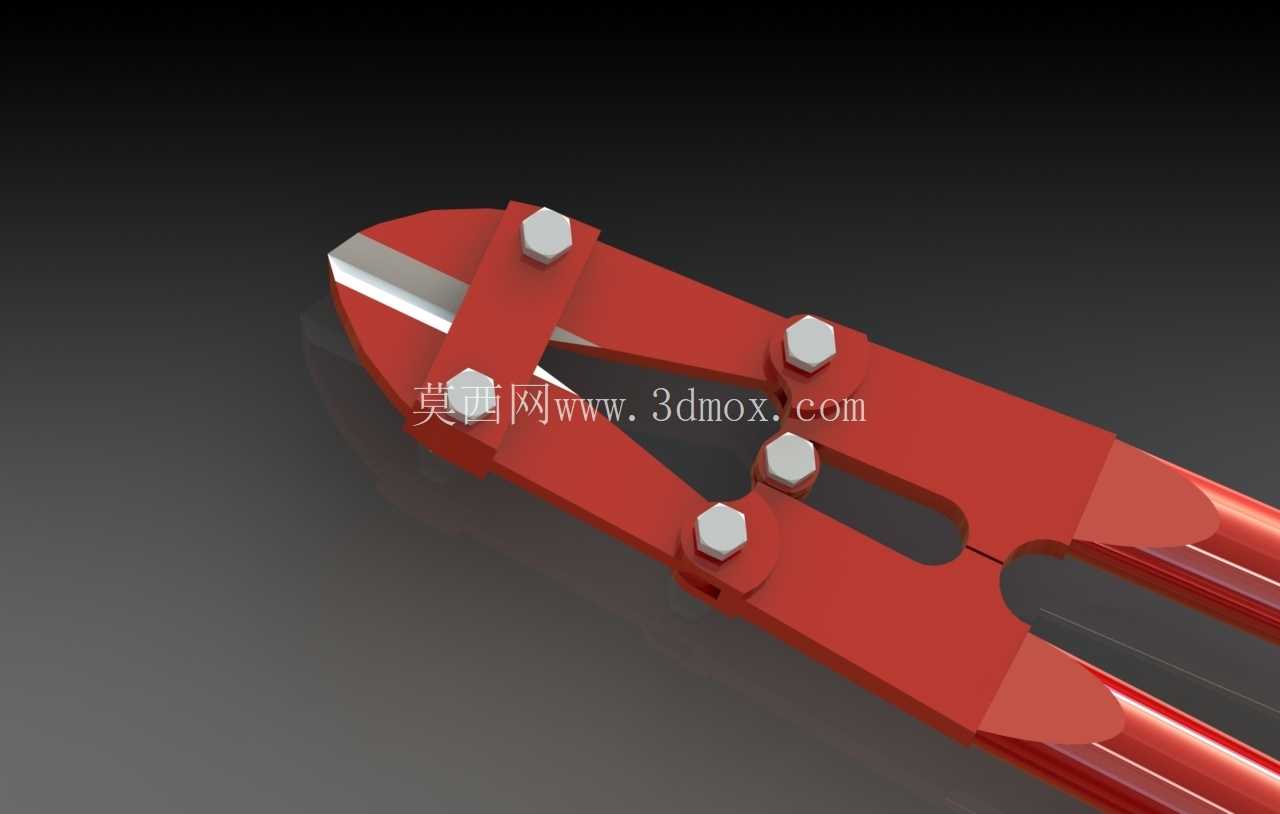

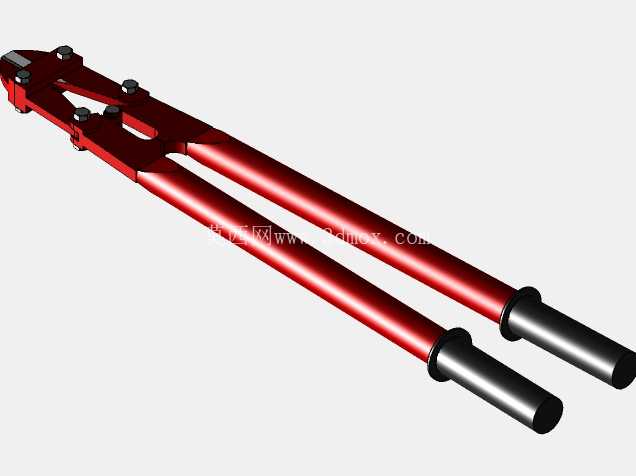

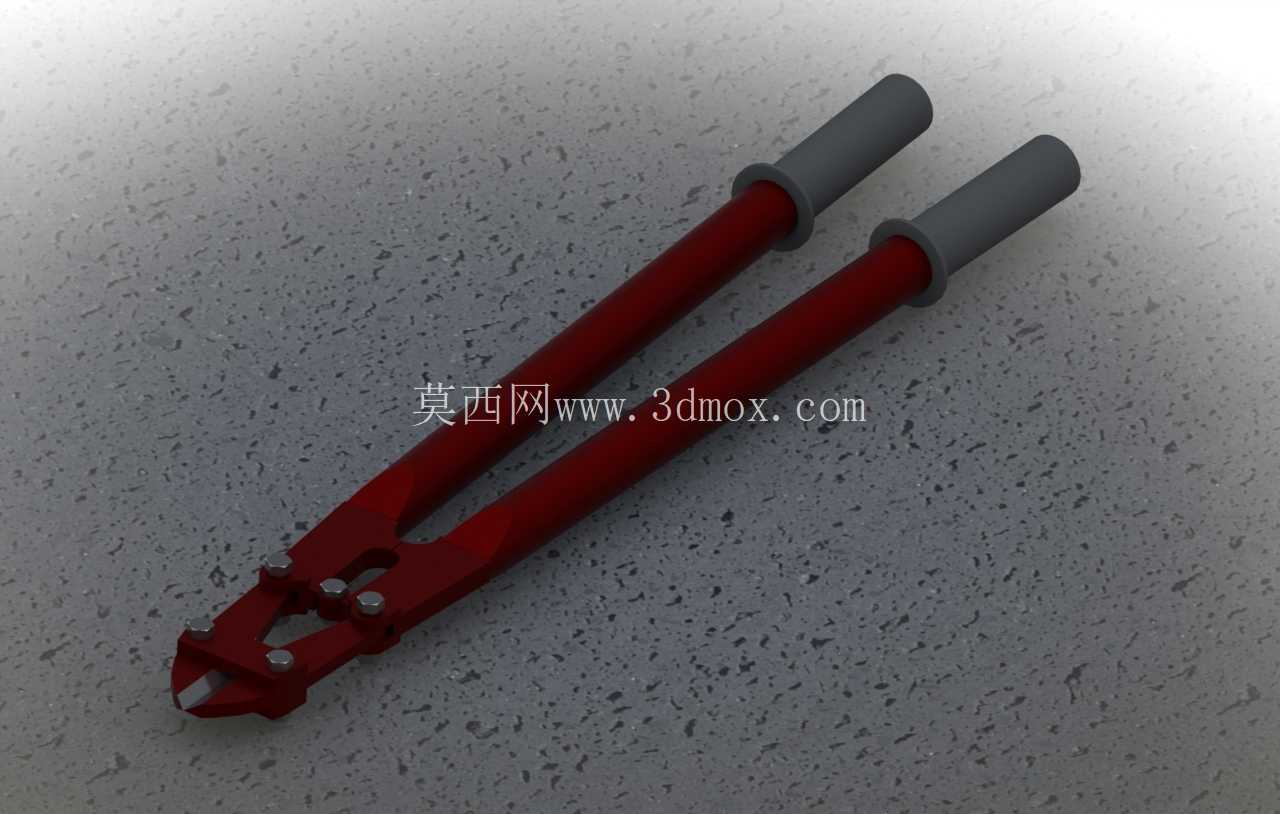

　　在建筑施工、钢筋加工预制、废旧金属回收拆解、路桥维护作业的现场场景中，手动钢筋剪切工具是一线作业人员随身携带的高频使用器具，不同于大型电动切断设备的固定工位限制，这类手动工具可适配狭小作业空间、高空临时作业、零散钢筋料头裁切的灵活需求，无需外接电源或液压动力源，完全依靠杠杆力臂放大原理实现大直径钢筋的剪断作业，在应急抢修、户外无供电场景下的作业适配性极强。这款钢筋剪的整体结构采用双杠杆复合增力设计，核心受力部件为两片对称布置的合金刃口主体，以及延伸出的加长操作力臂，刃口部位采用局部嵌装的高硬度合金钢材质，与主体承载结构通过内六角圆柱头螺栓实现刚性紧固连接，这种分体式设计既保证了刃口部位的高硬度耐磨需求，又能让主体承载结构采用韧性更好的中碳钢材质，避免整体淬火导致的构件脆断风险，同时后期刃口磨损后可单独拆卸更换，降低工具的全生命周期使用成本。

　　从结构受力路径来看，作业时操作人员握持力臂末端施加握合力，力通过一级铰接支点传递到中部的连接臂，再通过二级铰接结构将力二次放大后传导至刃口部位，最终在刃口咬合面形成数吨级的剪切力，足以剪断常规建筑施工中直径12mm以下的热轧带肋钢筋，以及同等直径的圆钢、铁丝、小型金属杆件。刃口的剪切角度经过反复校核，采用微斜的楔面刃口设计，剪切过程中刃口与钢筋接触面逐步切入，避免垂直直刃剪切时出现的钢筋崩滑、刃口崩缺问题，同时刃口根部预留了半圆形的定位卡槽，剪切时可将钢筋卡入卡槽内定位，防止剪切过程中钢筋移位弹出，提升作业安全性。

　　两片主体结构之间设置了长条形的滑移限位槽，通过中部的限位螺栓约束两片结构的开合行程，避免开合角度过大导致刃口错位、铰接部件脱出的问题，同时限位槽的长度经过精确计算，保证刃口完全闭合时两片刃口的贴合间隙控制在0.1mm以内，确保剪切时钢筋断面平整，不会出现连皮、毛刺过大的问题。操作力臂的末端设计为圆弧形过渡结构，适配操作人员的握持习惯，力臂长度经过人体工程学校核，在保证足够增力比的前提下，避免力臂过长导致工具整体重量过大、便携性下降，整体工具的重心落在铰接支点附近，单手握持时不会出现头重脚轻的问题，长时间手持作业的疲劳度更低。

　　从安装边界与适配场景来看，这款工具无需额外的安装固定，可直接手持操作，整体闭合状态下的外形尺寸适配常规工具包的收纳空间，刃口部位的螺栓连接结构均采用沉头设计，避免螺栓突出部位在作业时勾挂衣物、划伤操作人员，所有铰接转动部位均预留了微小的配合间隙，可填充润滑脂降低转动磨损，在多粉尘、高湿度的户外作业环境下也能保证动作顺畅，不会出现卡滞问题。在实际建模过程中，所有受力部件的圆角过渡、应力集中部位都做了细节还原，比如刃口与主体连接的螺栓孔周边做了局部加厚处理，铰接孔部位做了衬套安装位的结构设计，可加装铜质衬套降低铰接部位的磨损，延长工具的整体使用寿命。这类手动剪切工具除了钢筋加工作业外，还可适配脚手架钢管扣件的铁丝剪断、废旧金属网拆解、小型金属构件的裁切作业，在五金维修、物业运维、家装施工场景中也有广泛的使用需求，结构设计上充分考虑了不同场景下的受力需求，所有受力截面的尺寸都经过剪切力载荷校核，保证在额定剪切直径范围内使用时，不会出现结构变形、刃口崩裂的问题。
