无人机挂载用减震万向摄像头支架结构

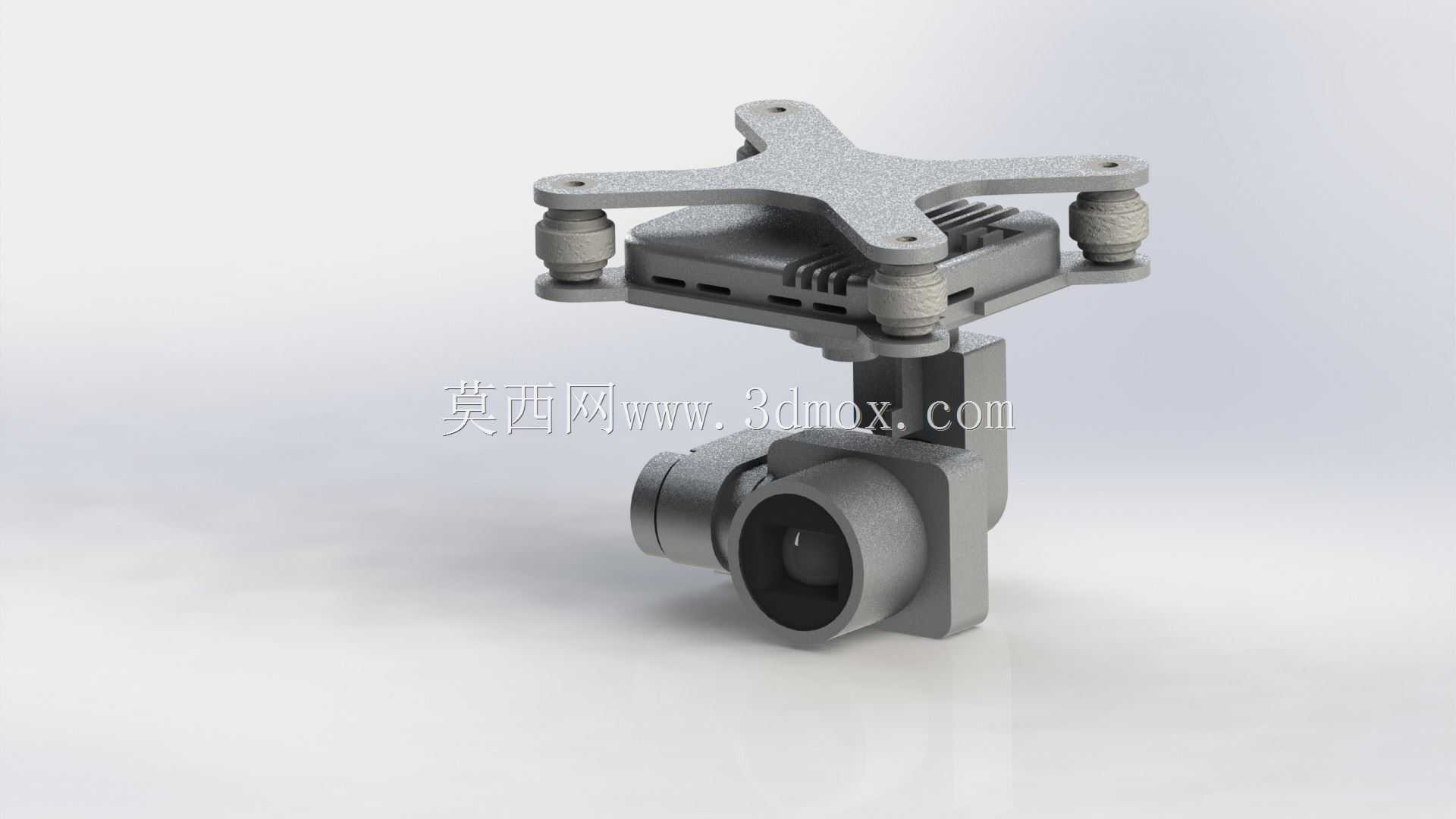

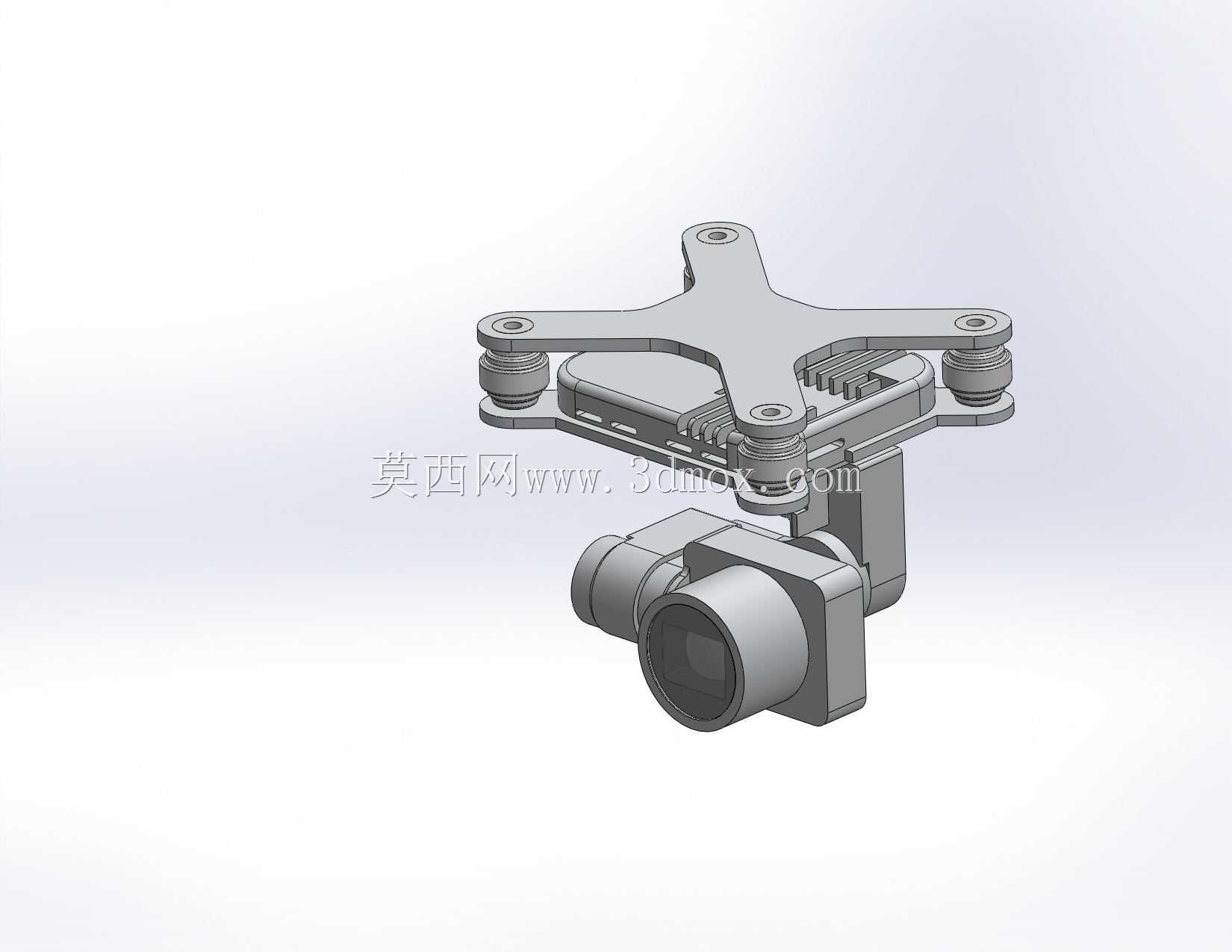

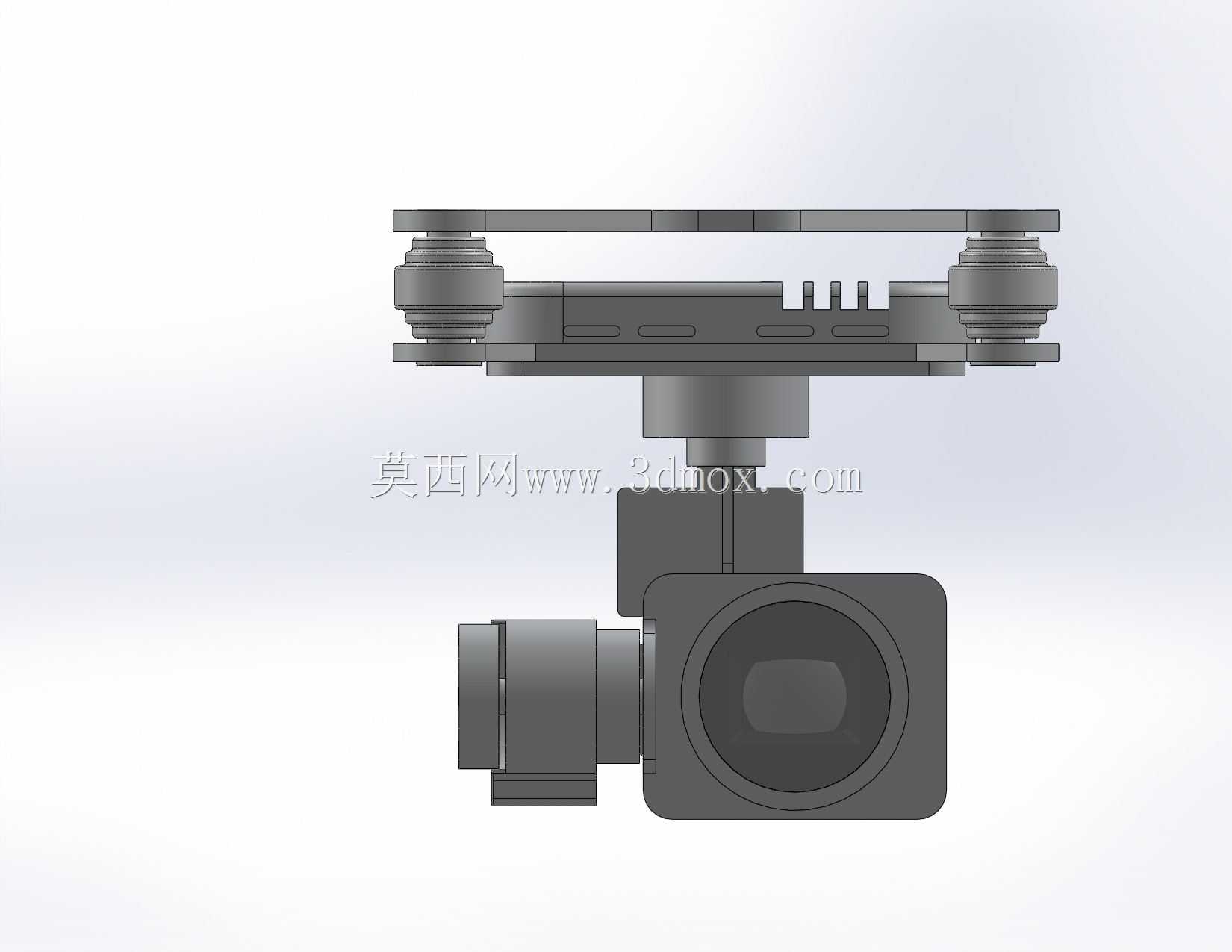

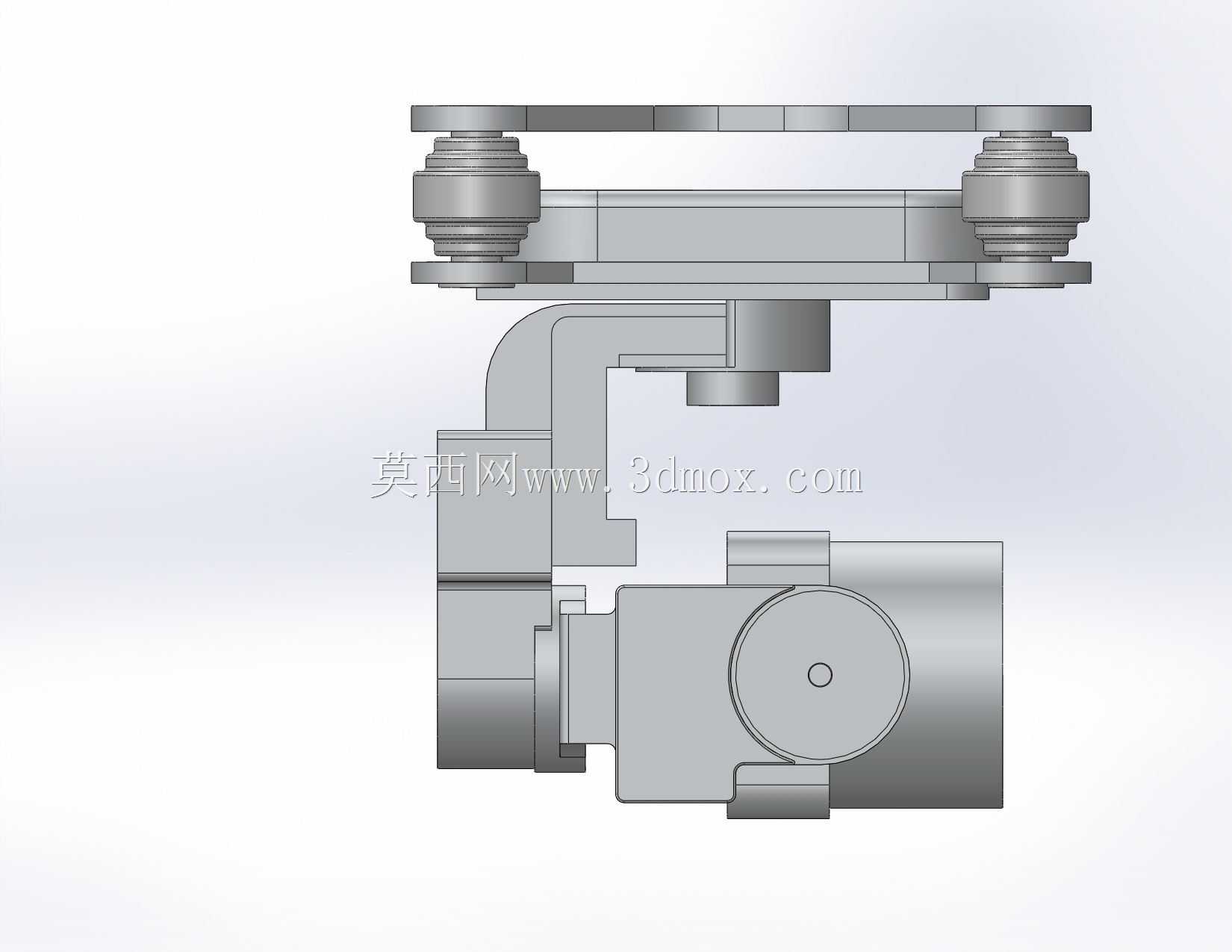

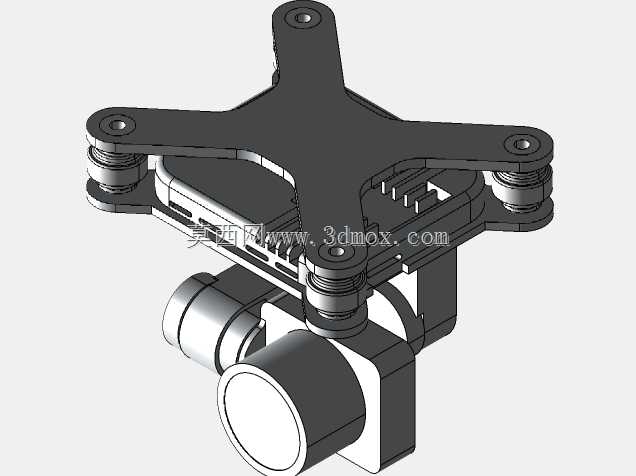

该结构为无人机航拍场景专用的挂载组件，核心作用是为航拍成像模块提供稳定的承载与姿态调整基础，在无人机飞行过程中抵消机身传递的高频振动，同时支持摄像头在多维度方向上的角度偏转，保障航拍画面的清晰度与取景灵活性，适配小型多旋翼无人机的低空航拍、巡检取景等作业场景，可搭载于消费级航拍无人机、小型行业巡检无人机的机身底部挂载位，满足日常航拍、电力巡线取景、农林作业航拍记录等场景的使用需求。整套结构分为上层减震挂载座、中部万向连接架、下层摄像头固定舱三个核心部分，上层挂载座采用十字型安装板设计，四个角点位置预留标准安装孔位，可直接与无人机机身底部的挂载螺孔对位固定，安装板与下方连接基座之间设置四个独立的阻尼减震胶柱，能够有效过滤无人机飞行过程中电机转动、气流扰动带来的高频微幅振动，避免振动传递至摄像头端导致画面出现果冻效应、成像模糊的问题。中部万向连接架采用双轴铰接结构，可支持摄像头在俯仰、横滚两个维度上的角度调整，铰接位置预留足够的转动间隙，不会在角度调整过程中出现结构干涉，连接架的受力部位做了加厚处理，能够承受飞行过程中产生的加速度载荷，避免结构出现形变偏移。下层摄像头固定舱采用半包式围合结构，可紧密包裹摄像头主体，舱体侧壁预留走线槽位，方便摄像头的供电、信号传输线路排布，舱体前端预留镜头通光孔，不会遮挡摄像头的取景视野，舱体侧面设置散热鳍片结构，可在飞行过程中借助气流带走摄像头工作产生的热量，避免长时间工作出现过热问题。设计过程中严格控制整体安装边界，上层安装板的孔位间距适配主流小型无人机的底部挂载标准，整体垂向高度控制在合理范围内，不会过度增加无人机的整体风阻，也不会导致整机重心过度下移影响飞行稳定性，所有可活动部件均做了独立拆分设计，铰接转动部位的配合间隙控制在合理范围，既保证转动顺畅无卡滞，也不会出现旷量导致镜头晃动，整体结构在保证结构强度的前提下尽可能做了轻量化处理，减少不必要的材料冗余，降低挂载组件的自身重量，减少对无人机续航时长的影响。
