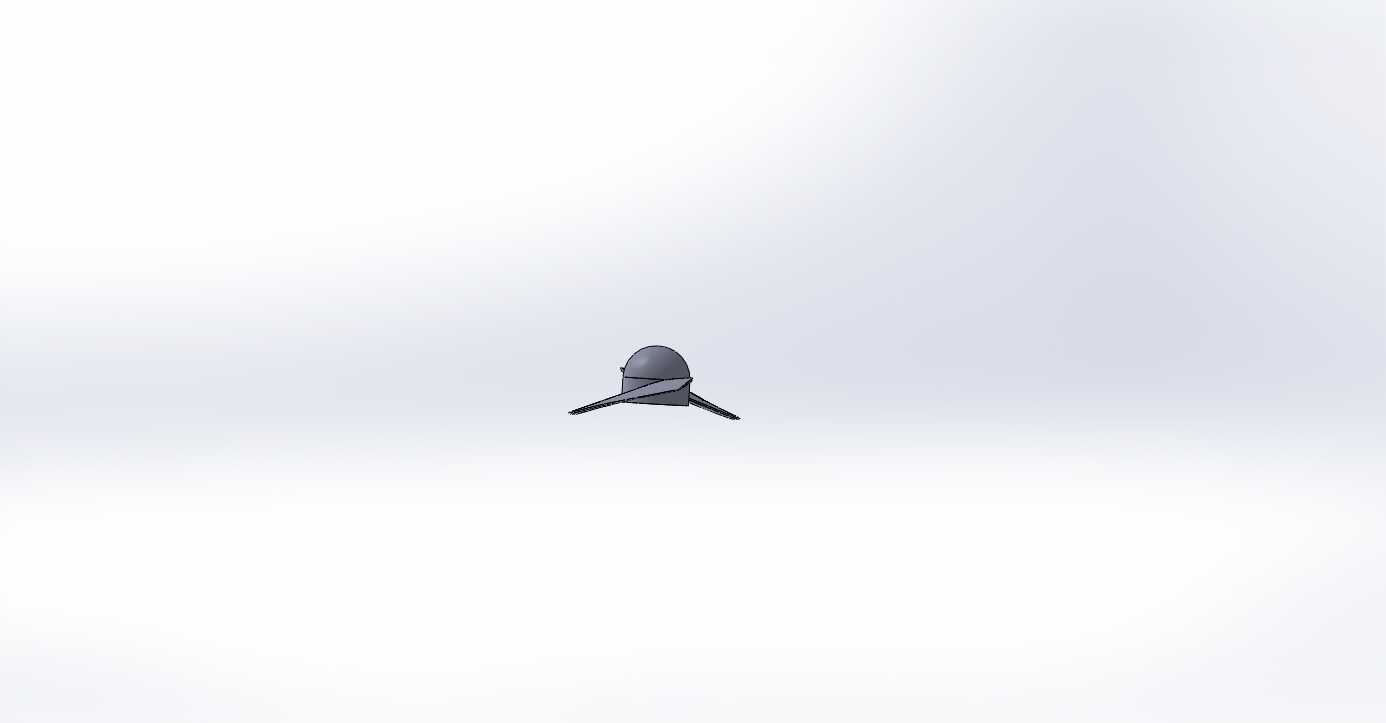

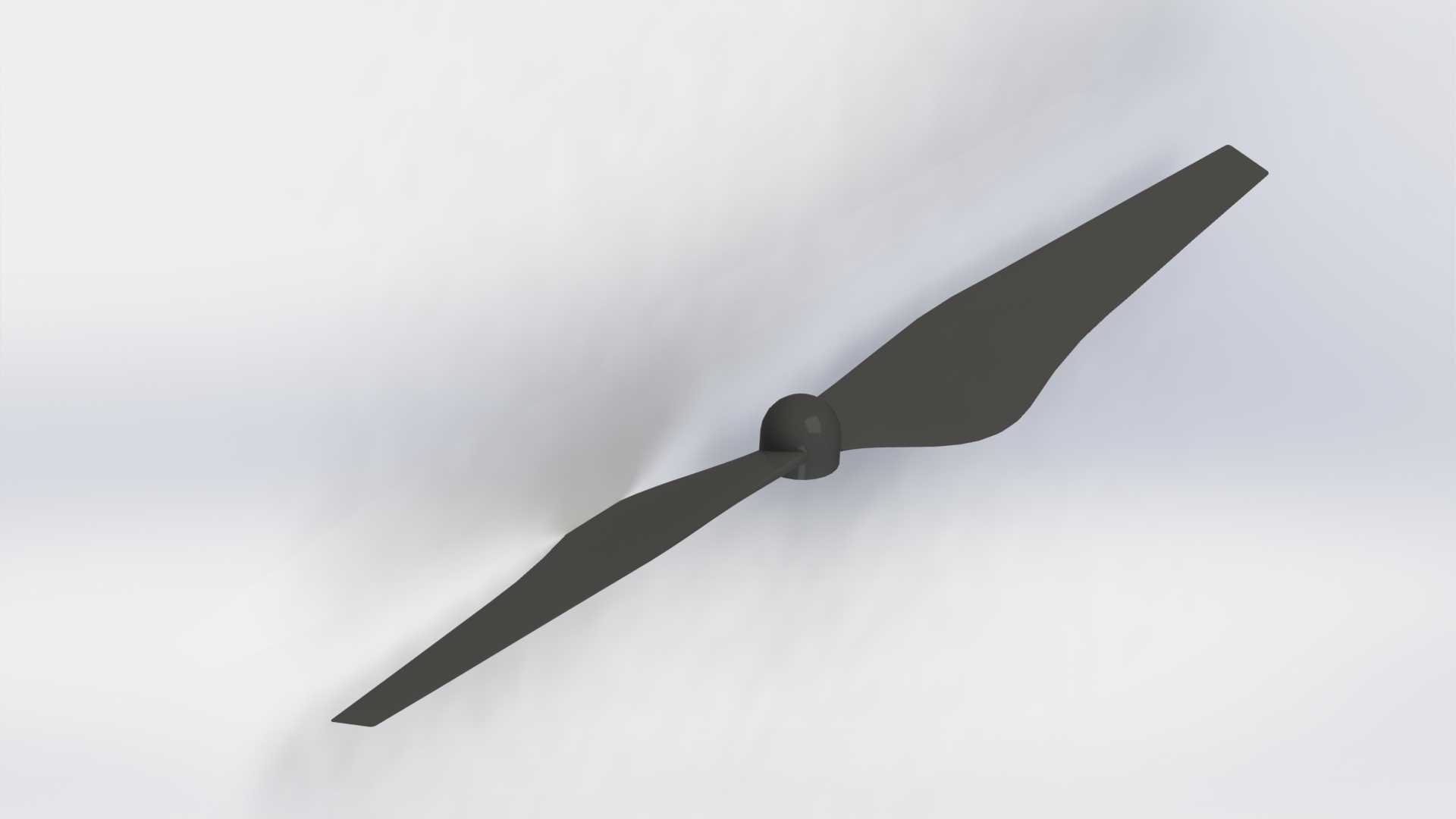

无人机双叶螺旋桨结构三维建模

　　在低空无人机的动力系统设计中，螺旋桨作为直接将电机旋转扭矩转化为气动推力的核心部件，其曲面精度、翼型分布与安装匹配度直接决定整机的悬停稳定性、续航时长与机动响应速度，是小型多旋翼、固定翼无人机研发环节中需要反复迭代验证的关键结构件。日常作业场景里，这类双叶螺旋桨广泛适配消费级航拍无人机、小型植保作业无人机、低空测绘无人机以及教学试验用微型飞行器，承担着不同载荷工况下的动力输出任务：在航拍场景中需要保证桨叶转动的动平衡精度，避免高频振动传递至云台导致画面果冻效应；在植保作业场景中需要兼顾推力效率与抗杂物碰撞能力，降低田间作业时的桨叶损耗率；在教学试验场景中则需要标准化的安装接口，方便学生快速完成动力系统的组装与推力测试。

　　从功能特性来看，这款双叶螺旋桨采用对称翼型的曲面设计思路，桨叶从根部到梢部的弦长、扭转角呈连续渐变分布，根部区域做了加厚处理，用来承担电机输出的全部扭矩，避免高速旋转时根部应力集中导致断裂；梢部做了收窄修型，用来降低翼尖涡流带来的能量损耗，提升气动效率。桨叶中心的安装座设置了与电机轴匹配的定位孔与锁紧面，安装时可以直接套在对应规格的外转子无刷电机轴上，通过桨帽压紧即可完成固定，不需要额外的转接结构，安装边界适配市面上主流的22系列、23系列小型无人机动力电机，中心安装孔的公差控制在过渡配合区间，既可以保证安装时的同轴度，又能避免长时间转动出现松旷。

　　建模过程中需要重点关注桨叶曲面的连续性，因为螺旋桨的翼型曲线并非规则的回转曲面，每一个截面的翼型弯度、安装角都随径向距离变化，实际建模时需要先沿桨叶径向搭建多个基准截面，每个截面对应不同半径位置的翼型轮廓，再通过曲面放样、曲率连续约束完成整体叶型的构建，之后对根部与安装座的衔接位置做圆角过渡处理，消除应力集中的直角结构。需要注意的是，这类螺旋桨的曲面精度直接影响后续的动平衡表现，建模时需要保证两个桨叶的曲面完全对称，质量分布均匀，否则实际转动时会产生额外的振动，不仅会降低电机轴承的使用寿命，还会影响无人机的飞行姿态稳定性。

　　从实际使用的角度出发，螺旋桨的外形尺寸需要与电机的KV值、电池电压匹配，不同直径、螺距的螺旋桨适配的动力区间差异明显：大直径低螺距的桨叶适合大载荷低速飞行场景，小直径高螺距的桨叶适合高机动高速飞行场景，建模时可以通过参数化调整桨叶直径、扭转角分布，快速适配不同的动力配置需求。另外，桨叶的前缘做了钝化处理，后缘保持相对锐利的轮廓，这样的设计既可以降低飞行过程中前缘的空气阻力，又能避免尖锐边缘在装配、调试过程中划伤操作人员。安装座的下端面设计为平面结构，与电机上端面完全贴合，保证锁紧后桨叶的转动平面与电机轴垂直，避免出现倾斜导致的拉力方向偏移。在结构验证环节，可以将建好的模型导入动力学仿真模块，模拟不同转速下的桨叶形变、应力分布以及气动推力输出，提前排查结构薄弱点，优化曲面参数，让最终的实物桨叶在效率、强度、噪音表现上达到平衡。
