大疆悟1无人机机身结构三维数模

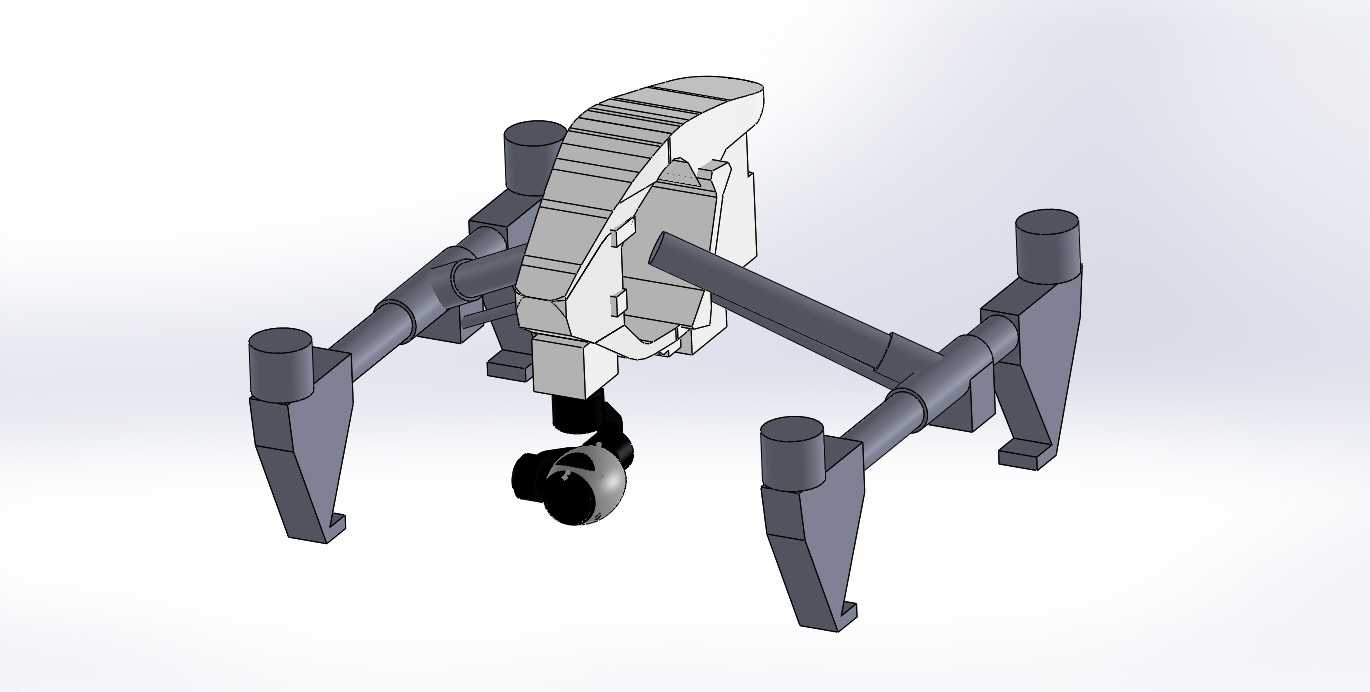

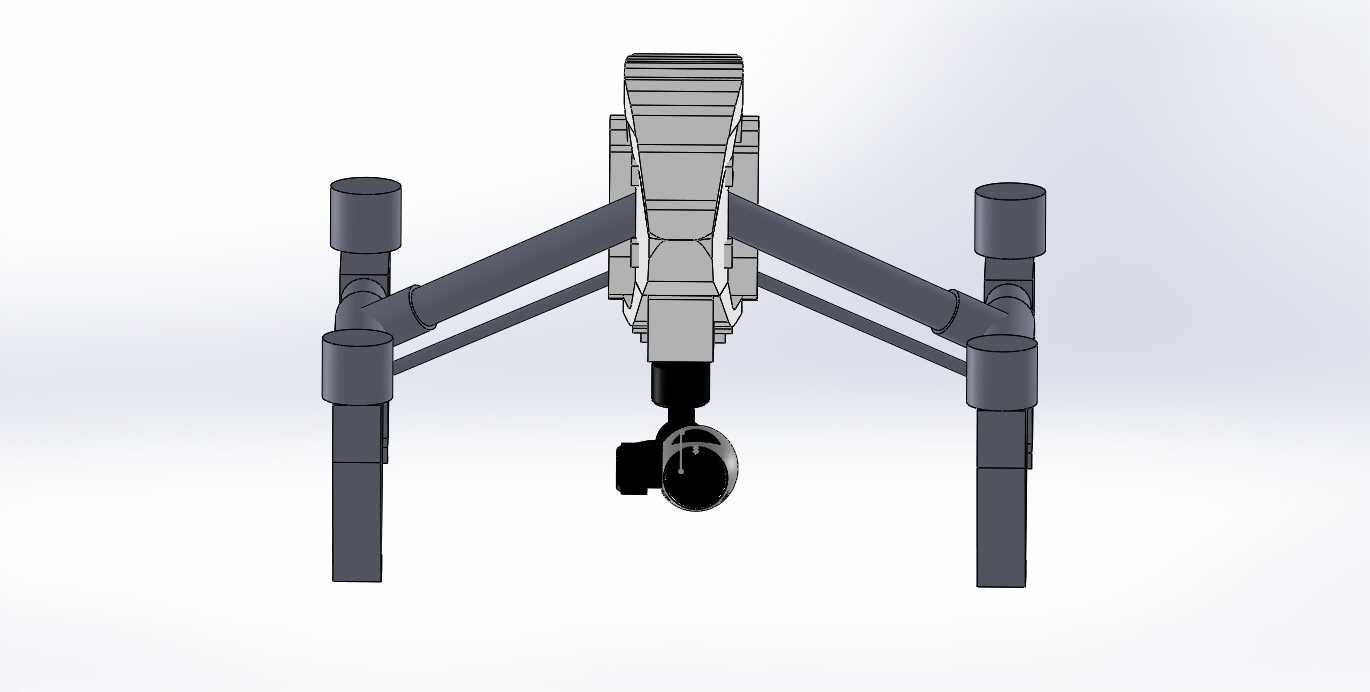

　　在消费级航拍无人机的结构开发与配件适配场景中，机身作为整台设备的承载核心，需要同时兼顾动力组件挂载、云台设备安装、起落架收放配合、飞行受力传导等多重功能，这套数模针对大疆Inspire 1机型的机身主体做了结构还原，没有堆砌非必要的外观曲面细节，所有关键安装位的尺寸都经过校核，完全可以支撑配件开发阶段的结构匹配、干涉检查工作。

　　从实际作业场景来看，这类航拍无人机常被用于影视外景拍摄、工程测绘踏勘、应急现场侦查等场景，机身在飞行过程中需要承受四个机臂传递的升力载荷，还要抵消云台增稳系统工作时产生的微幅振动，同时在起降阶段承接起落架的冲击载荷，因此机身的结构布局直接决定了整机的飞行稳定性与配件扩展上限。这套数模还原了机身核心的承力框架结构，明确了机臂与机身主体的铰接安装边界，起落架连接座的位置尺寸也做了精准还原，做第三方起落架改装、挂载配件开发的时候，可以直接在数模上完成配合间隙校验，不用反复拆解真机测量，能大幅缩短配件开发的打样迭代周期。

　　设计思路上，这套数模没有追求外观的1:1精细复刻，而是把建模重心放在了结构配合的关键尺寸上：机身中部的云台挂载接口位置、四个机臂的铰接轴孔位、起落架驱动组件的安装腔室边界都做了准确还原，省略了外壳上的装饰纹理、散热孔等不影响结构匹配的细节，既保证了结构设计参考的准确性，也降低了数模的冗余度，在做装配仿真、干涉检查的时候不会因为过多细碎特征导致软件运行卡顿。

　　从安装边界来看，数模里明确了机身主体的最大外轮廓尺寸，机臂展开状态下的横向跨度、起落架放下后的竖向高度都和真机保持一致，机臂铰接点的转动角度范围也做了限位还原，在设计挂载配件的时候，可以直接在数模里模拟机臂收放、起落架动作的全行程，确认配件不会和运动部件产生干涉。比如开发机身挂载的喊话器、补光灯、抛投装置的时候，只要按照数模里的安装座位置设计连接结构，就能保证配件安装后不会影响无人机的正常起降与飞行姿态调整，也不会遮挡云台相机的拍摄视角。

　　对于结构设计从业者来说，这类经过尺寸校核的机身数模，还可以作为同类折叠式航拍无人机结构设计的参考样本，观察其承力框架的布局逻辑、运动部件的避让设计思路，在开发同类型无人机产品的时候，可以借鉴其载荷传导路径的设计，平衡机身结构强度与整机重量控制的需求。尤其是在做配件适配开发的时候，不需要依托真机反复测绘，直接在数模上完成结构匹配、运动干涉检查，就能大幅降低前期开发的试错成本，避免因为尺寸测量偏差导致配件安装后出现卡滞、遮挡等问题。

　　另外，这套数模还原的机身结构，也可以用于无人机维修场景的配件匹配参考，维修更换机身框架、机臂铰接组件的时候，可以对照数模确认配件的安装位尺寸是否匹配，不用反复比对真机结构，提升维修作业的效率。数模里的结构分件也遵循了真机的装配逻辑，承力框架、机臂连接座、起落架安装位都做了独立的结构区分，在做结构受力仿真的时候，可以直接给对应部件赋予材料参数，模拟不同飞行工况下的结构形变情况，验证配件安装后的结构可靠性。
