大疆Inspire1无人机云台万向节结构

　　这套结构对应航拍无人机的核心增稳部件，主要搭载于小型专业航拍无人机的机头位置，承担飞行过程中影像采集端的姿态稳定、角度调整功能，解决无人机飞行时机身倾斜、抖动带来的画面偏移、模糊问题，保障航拍过程中镜头指向的精准度与画面流畅度。从实际作业场景来看，这类万向节结构需要适配无人机高速飞行、悬停、转向、俯仰等全工况下的姿态补偿需求，不管是低空近景航拍的精细跟拍，还是高空大范围航测的稳定取景，都需要该结构在毫秒级响应飞控系统的姿态调整指令，抵消机身传来的各个方向的振动与角度偏移。

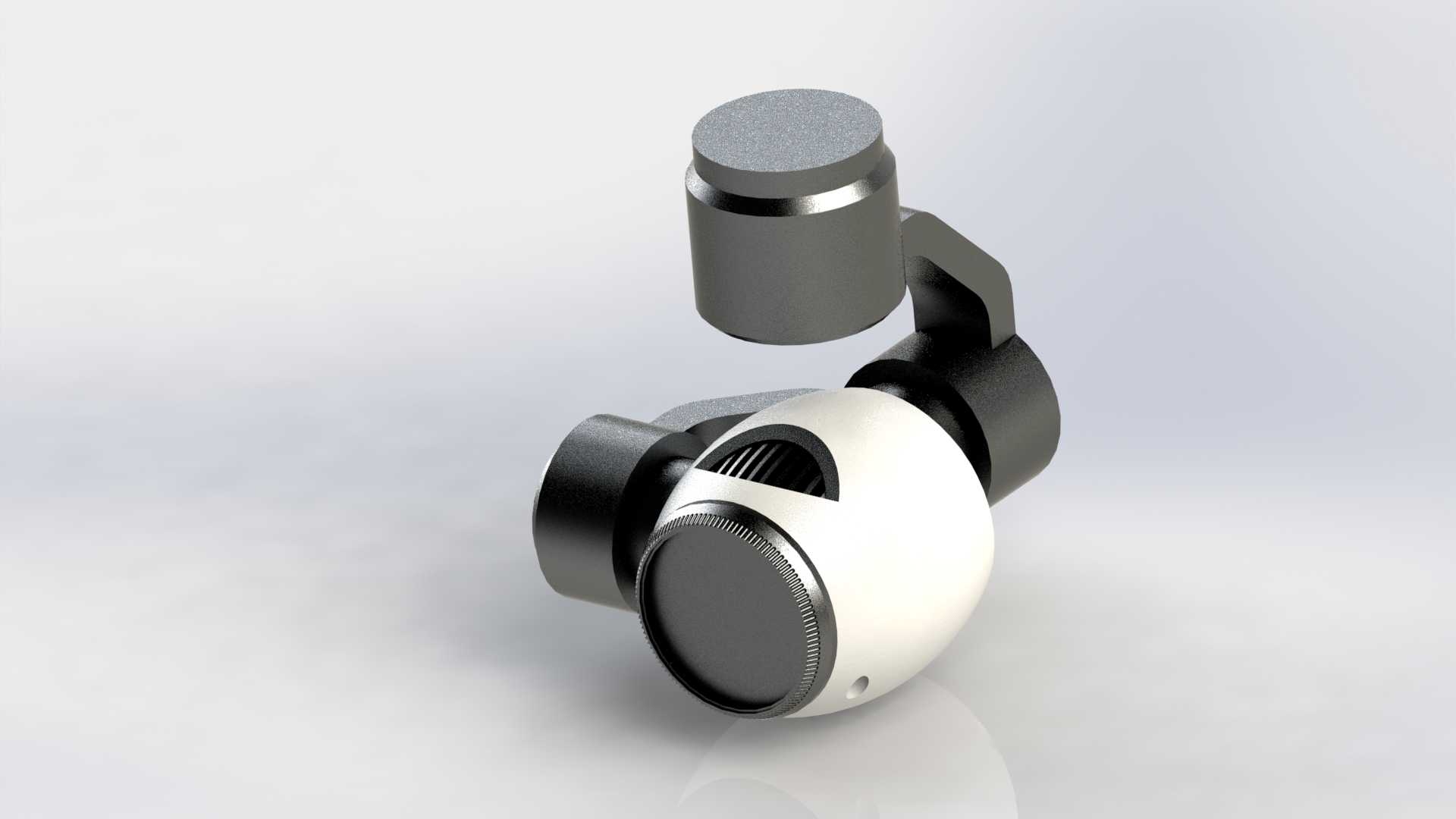

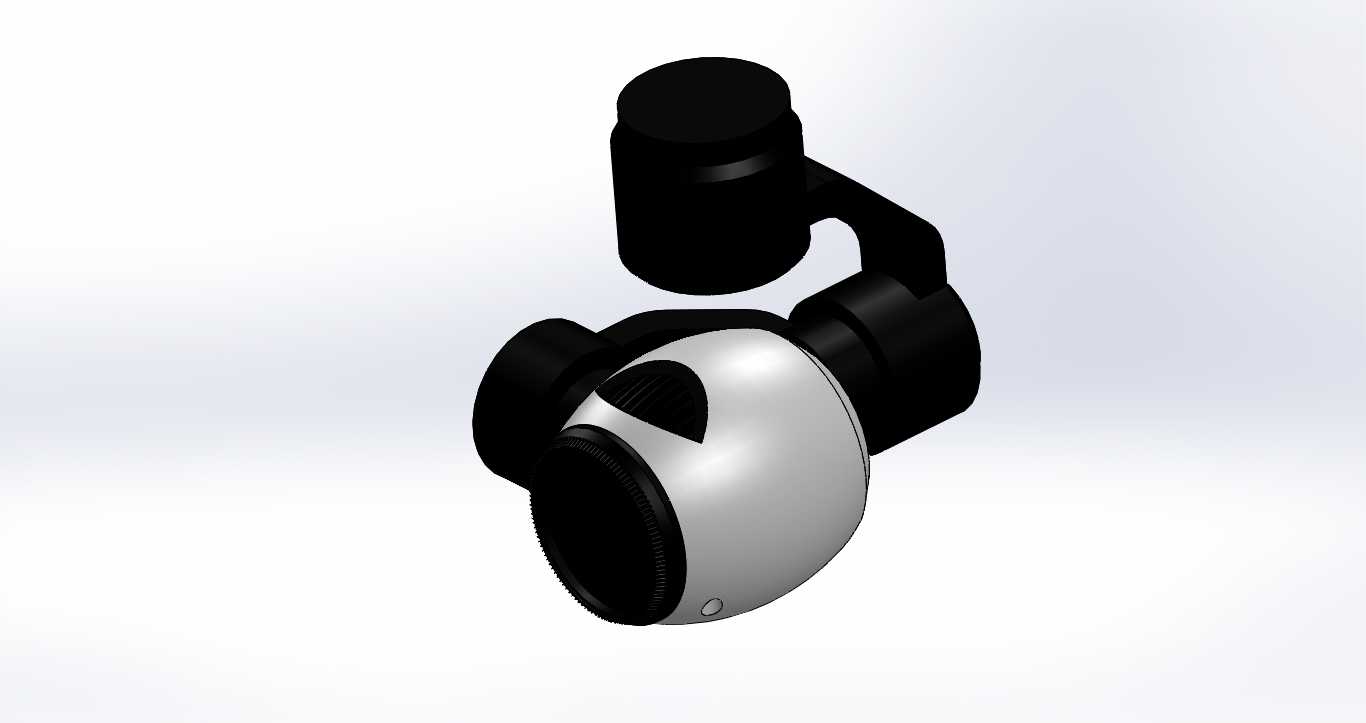

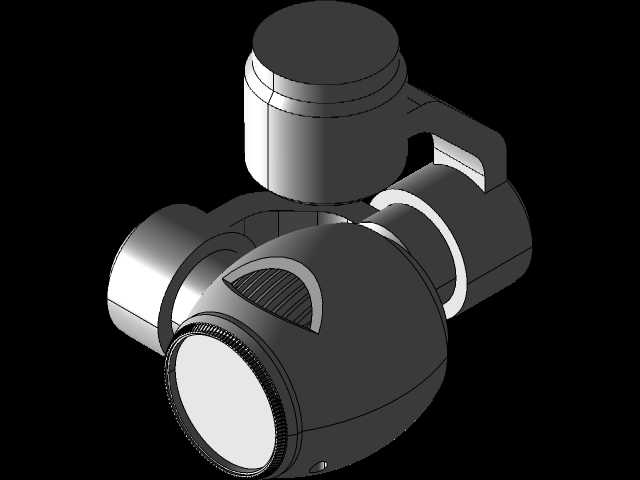

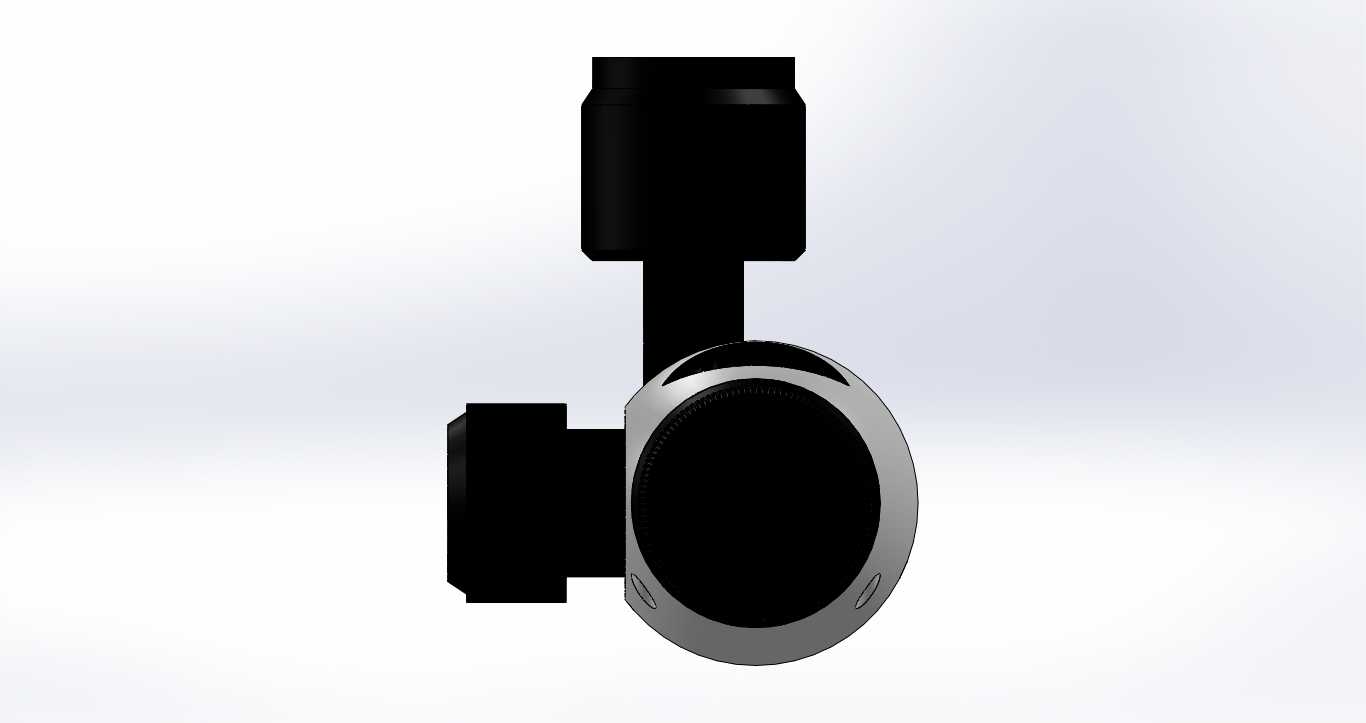

　　从功能特性上看，该万向节采用三轴联动的结构布局，三个转动轴分别对应航向、俯仰、横滚三个维度的角度调整，每个轴端都预留了驱动元件的安装位，可适配微型无刷电机直驱的传动方案，省去额外的减速传动结构，既降低了整体结构重量，也减少了传动间隙带来的控制误差，能实现0.01度级别的角度控制精度。结构的核心承载部分采用球形壳体设计，将影像采集模块的核心电路板、感光元件封装在壳体内部，壳体边缘做了阶梯式的镜头安装止口，可匹配对应规格的航拍镜头，止口位置设计了一圈滚花纹理，既可以在手动调整镜头对焦时增加摩擦力，也能作为结构加强筋提升壳体边缘的抗形变能力，避免飞行过程中气流冲击导致的镜头安装位变形。

　　设计过程中首先要考虑的是重量控制，毕竟无人机的有效载荷直接决定续航时间与飞行稳定性，整个结构的非受力部位都做了壁厚优化，在保证结构刚度的前提下尽可能削减壁厚，连接臂部分采用镂空与弧形过渡结合的设计，既避开了镜头转动时的运动干涉边界，也在不增加重量的前提下提升了连接臂的抗扭刚度，避免高速飞行时气流吹动连接臂产生共振。安装边界方面，整个万向节的上部预留了与无人机机身挂载点连接的法兰接口，接口位置设计了定位销孔与螺丝安装位，可直接固定在无人机机头的减震挂架上，挂架与机身之间的减震球可以先过滤掉一部分电机转动带来的高频振动，再由万向节的主动增稳抵消剩余的低频姿态偏移，两级减震配合才能达到合格的航拍画面效果。

　　结构的转动角度范围也做了对应的限位设计，每个转轴的转动行程都根据实际航拍需求做了限制，俯仰轴可实现从水平向下90度到向上30度的转动范围，满足正射航拍、前视航拍以及斜上方取景的需求，航向轴可实现360度无限制转动，配合无人机本身的航向调整可实现全方向无死角取景，横滚轴的转动范围控制在正负45度以内，足够抵消机身横滚方向的姿态偏移，同时也避免转动角度过大导致线缆缠绕。所有转轴的配合部位都设计了轴承安装位，采用微型深沟球轴承作为转动支撑，既降低了转动阻尼，也减少了长期转动带来的磨损，提升结构的使用寿命。线缆走线全部隐藏在连接臂与壳体的内部空腔中，外部没有明线，既避免了飞行过程中气流吹动线缆产生抖动，也防止线缆被气流中的杂物剐蹭断裂，走线位置在转轴处预留了足够的线长余量，保证转轴在全行程转动时不会拉扯到内部线缆。

　　从实际装配的角度来看，整个结构的拆分件都做了装配导向设计，每个部件的安装位置都有对应的定位止口，装配时不需要额外的工装定位就能快速对准安装位，降低装配难度。壳体的拼接位置采用卡扣加螺丝的双重固定方式，日常维护时拆开卡扣就能快速检查内部的元件与线路，需要拆解维修时卸下螺丝就能完全拆分，兼顾了日常维护的便捷性与结构连接的可靠性。结构表面的处理也考虑了户外使用的需求，所有外露的金属部件都做了阳极氧化处理，既提升了表面硬度防止刮擦，也能在雨天或者高湿度环境下避免锈蚀，非金属部件采用高强度工程塑料注塑成型，具备优秀的抗冲击能力，即使发生轻微的碰撞也不会出现壳体碎裂的情况，能在一定程度上保护内部的影像元件不受损坏。
