可调式大力夹持机械夹具结构设计

这款手动式机械夹具是面向机加工、装配维修、木工加工、五金焊接等多场景打造的夹持类工装部件，在实际生产作业中，它能够替代人工按压固定待加工工件，避免加工过程中工件移位、晃动带来的加工误差，同时降低操作人员手持工件的安全风险，在小型零件钻孔、钣金件焊接定位、木料裁切固定、异形工件装配调校等场景中都能发挥稳定的夹持作用。

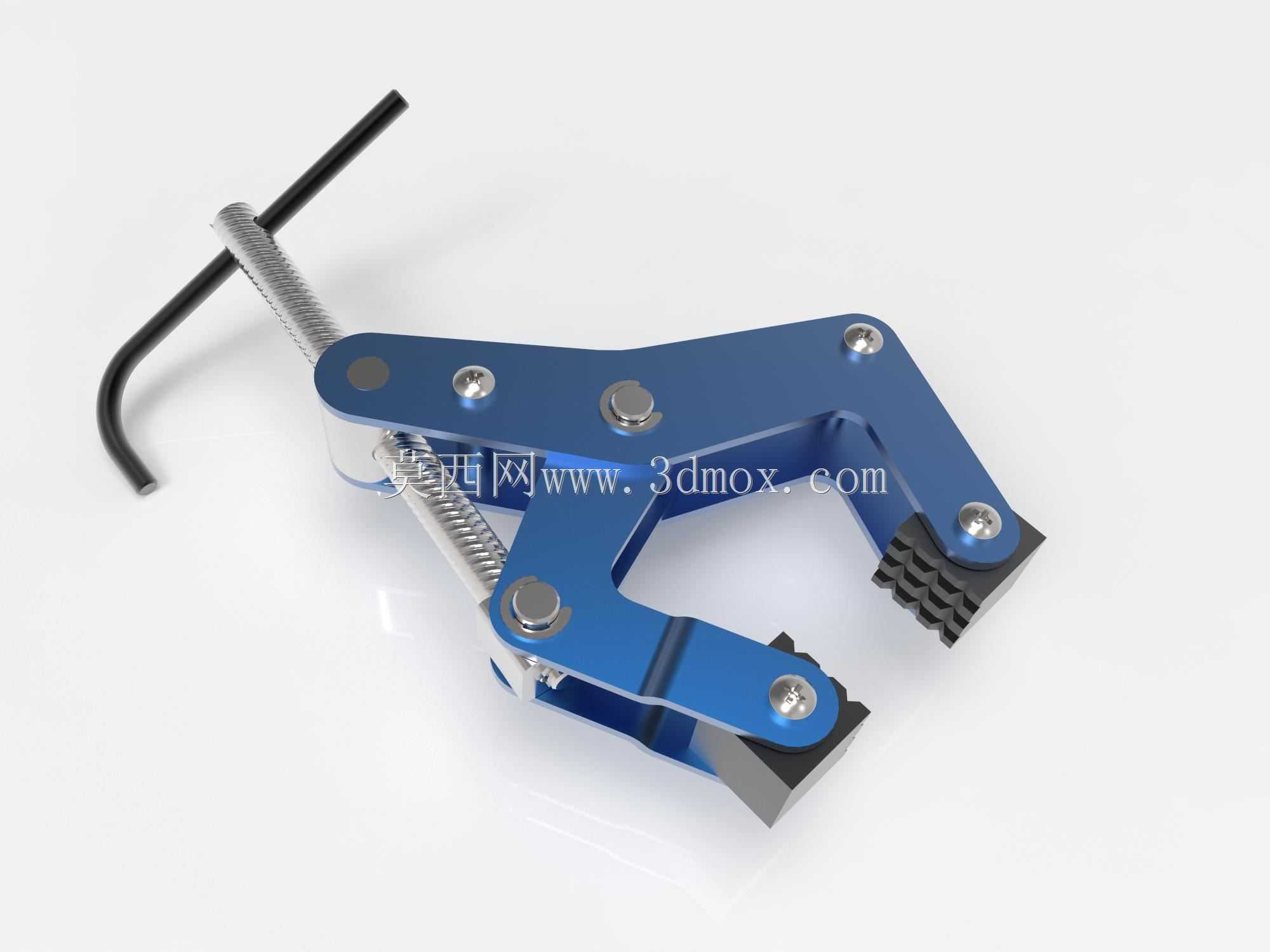

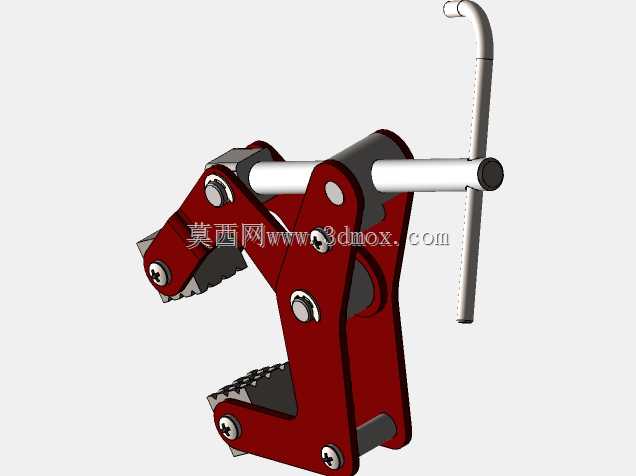

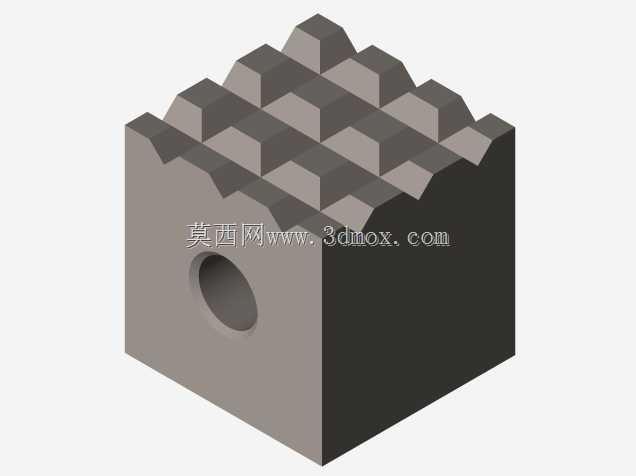

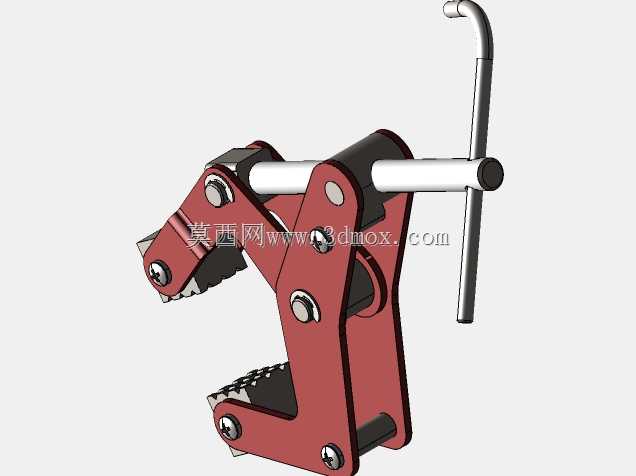

从功能特性来看，这款夹具采用多连杆力放大结构设计，通过铰接的连杆组将丝杆施加的输入力进行放大，最终在钳口位置输出足够的夹持力，相比普通平口钳，它的夹持力输出更稳定，且开合调节效率更高。钳口位置设计有带防滑齿纹的硬质垫块，能够增大与工件接触面的摩擦力，即便是表面光滑的金属工件、带漆面的成品件，也能实现稳固夹持，不会出现打滑松脱的问题，同时垫块采用可更换设计，长期使用磨损后可快速替换，延长夹具整体使用寿命。夹具的夹持调节范围覆盖0到75mm，能够适配不同厚度、不同外形的工件，无论是平板类零件、圆棒类型材还是不规则的异形构件，都能通过调整钳口开合度找到合适的夹持位置。

在设计思路上，这款夹具充分考虑了手动操作的使用需求，整体采用对称式的连杆布局，受力时各铰接点受力均匀，不会出现偏载变形的问题。主体结构选用高强度金属材质，表面做了氧化防锈处理，既保证了结构强度，能够承受大夹持力下的载荷，又能适应车间多油污、多粉尘的复杂使用环境，避免长期使用出现锈蚀卡滞。调节丝杆采用梯形螺纹设计，具备良好的自锁性能，夹持到位后不会因为加工过程中的振动出现松退，保证夹持状态的稳定性，配套的弯型操作杆符合人体工学设计，操作人员无需借助额外工具，徒手就能完成夹具的开合调节与锁紧操作，使用便捷性较高。

从安装与使用边界来看，这款夹具属于便携式手动工装，无需固定安装在工作台面即可使用，操作人员可以根据作业需求灵活转移使用位置，既可以在固定工位的台面上使用，也可以在户外维修、现场装配等无固定工作台的场景下使用。整体结构紧凑，收拢后体积小巧，不会占用过多的工具存放空间，铰接点的销轴都做了防脱设计，日常使用过程中不会出现零件散落的问题，维护保养仅需定期在铰接位置、丝杆螺纹处加注润滑脂，就能保证操作的顺畅度，长期使用也不会出现调节卡滞的问题。
