高精度钛合金齿轮数字舵机结构设计

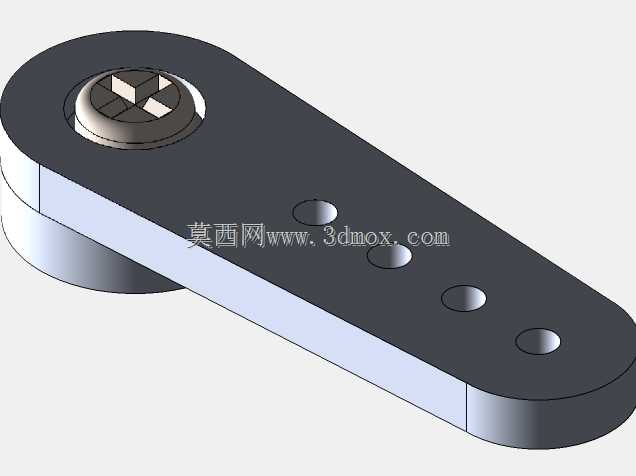

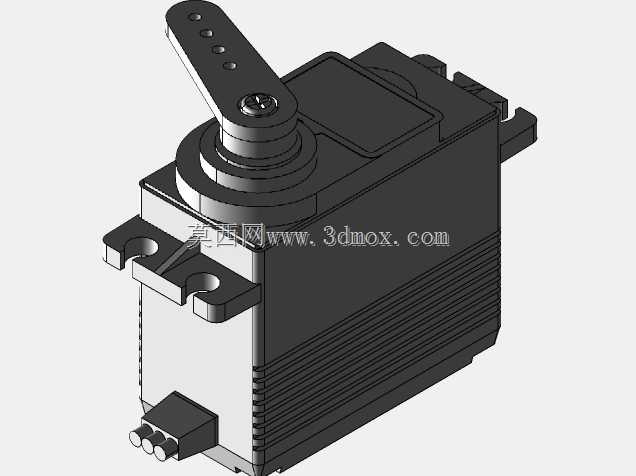

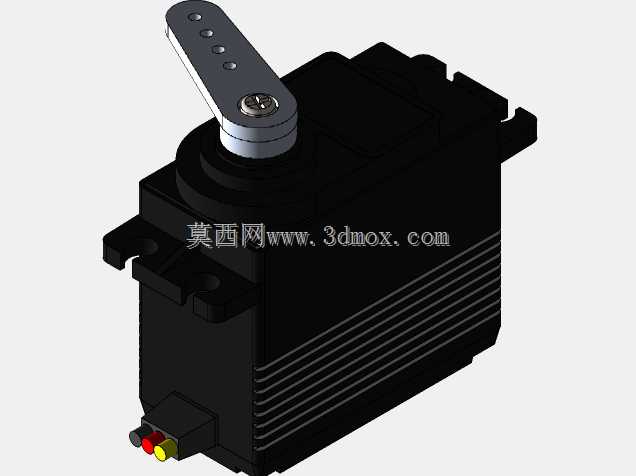

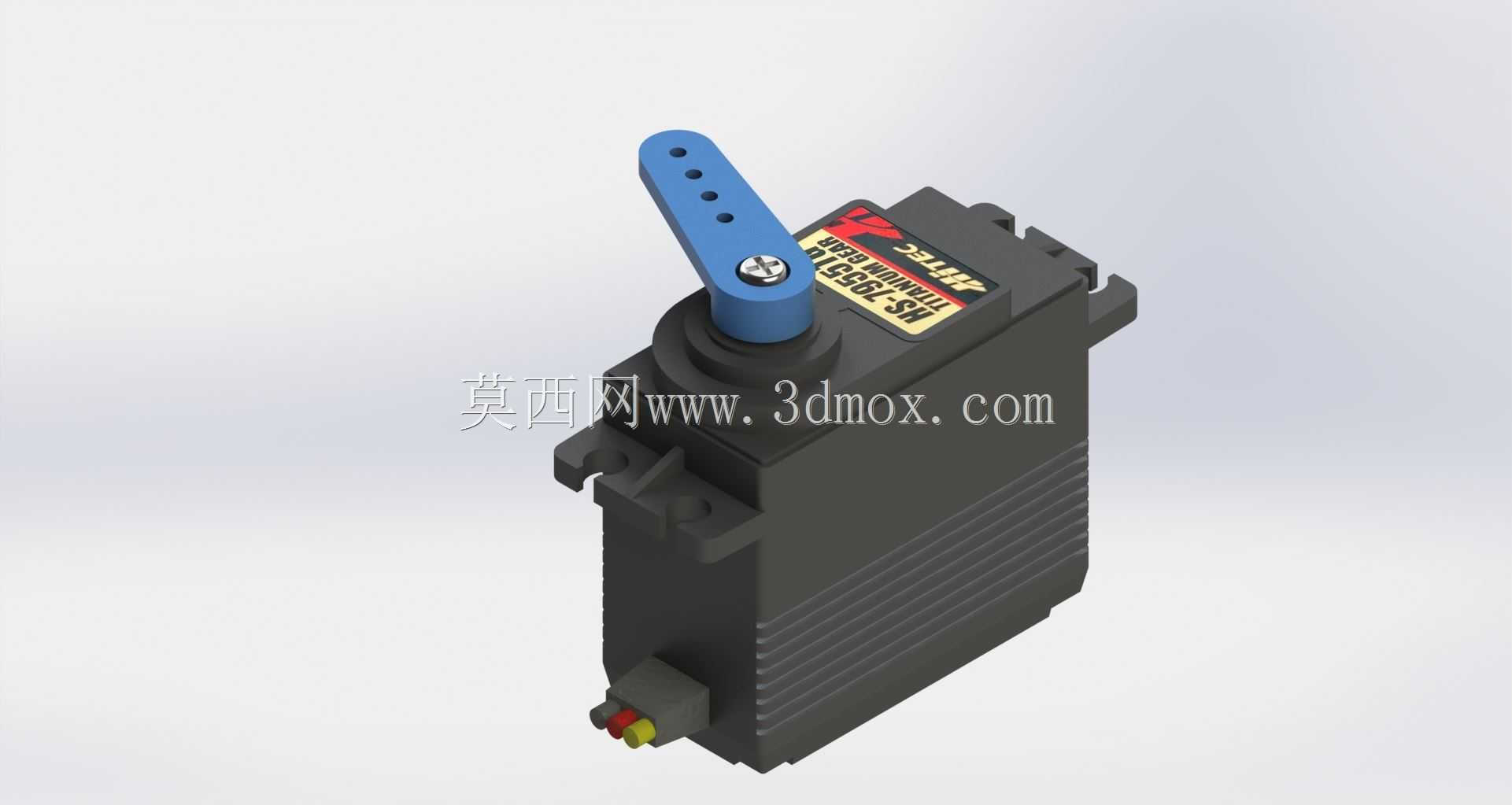

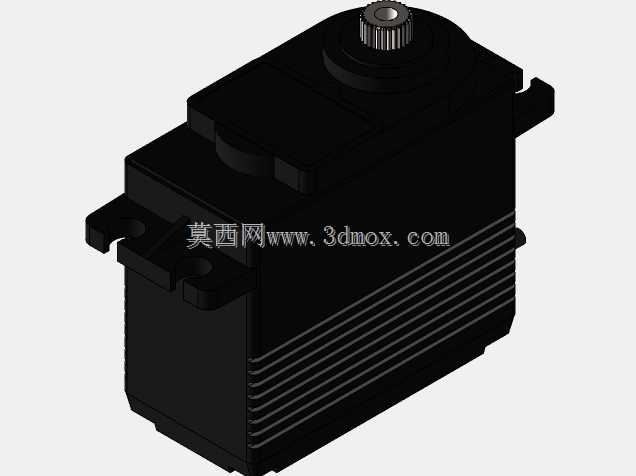

这款数字舵机是面向高精度运动控制场景开发的核心执行部件，广泛应用在航模舵面控制、小型机械臂关节驱动、智能小车转向机构、仿生机器人关节动作输出等场景中，能够精准接收控制信号输出指定角度的扭矩，带动负载完成预设的动作轨迹，是小型运动控制系统里实现位置闭环控制的关键部件。在实际使用场景中，它既可以承担固定翼航模的副翼、升降舵、方向舵的角度调节，也能作为桌面级小型机械臂的旋转关节，带动末端执行器完成抓取、移位等动作，还能适配智能巡检小车的转向机构，实现精准的路径转向控制，相比普通模拟舵机，它的控制精度更高、响应速度更快，扭矩输出更稳定，不会出现负载下的角度漂移问题。产品采用高强度工程塑料作为主体外壳，外壳表面设计有横向散热筋条，既可以提升壳体的结构强度，避免安装锁紧时出现壳体开裂，也能在长时间大负载工作时增加散热面积，快速将内部电机和齿轮组运转产生的热量散出，降低高温退磁的风险。输出端搭配蓝色高强度舵臂，舵臂上预留了多个不同间距的安装孔位，可以根据不同的负载连接需求选择对应的安装位置，调整力臂长度来匹配输出扭矩和动作行程的关系，舵臂通过十字花键与输出轴连接，配合锁紧螺丝固定，能够避免大扭矩输出时出现舵臂打滑的问题。内部传动结构采用钛合金齿轮组，相比传统铜齿或者塑料齿，钛合金材质的齿轮拥有更高的强度和耐磨性，能够承受更大的瞬时冲击扭矩，长时间往复运转也不会出现齿面磨损导致的虚位问题，有效延长了舵机的使用寿命。底部出线端采用标准三线接口，分别对应电源正负极和信号输入，能够直接匹配市面上主流的舵机控制器、接收机等控制设备，无需额外改装接线。设计过程中严格控制了整体的安装边界尺寸，壳体两侧预留了标准的舵机安装耳，安装耳上的固定孔位间距符合通用舵机的安装规范，可以直接替换同规格的传统舵机，不需要对安装机架进行二次修改，降低了设备升级改造成本。输出轴的伸出高度、舵臂的摆动范围都经过精准校核，确保在0到180度的摆动行程内，舵臂不会和壳体、安装机架发生运动干涉，同时底部的接线位置预留了足够的走线空间，不会因为线材弯折导致接触不良。整个模型完整还原了舵机的装配关系，所有部件都可以完成虚拟装配和运动仿真，能够直接用于整机的装配干涉检查、运动行程验证，也可以作为教学演示模型，帮助理解舵机的内部传动原理和控制逻辑。
