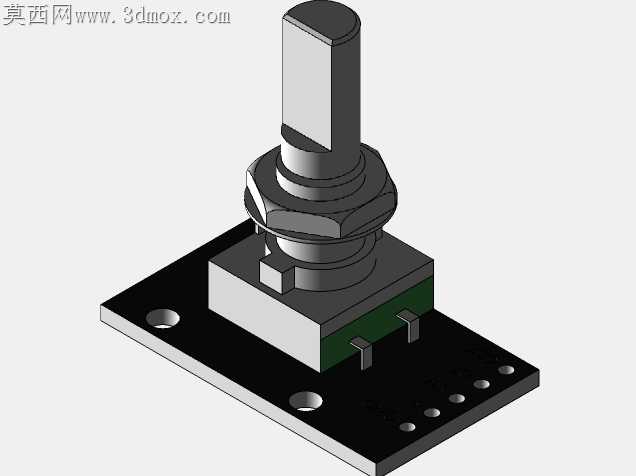

带安装板五针旋转编码器精准结构

板载式旋转编码器在小批量试制阶段常被忽略安装公差匹配问题，不少新手直接照搬编码器本体尺寸做安装板，最后要么锁紧螺母拧到底仍有轴向窜动，要么引脚过孔对位偏差导致焊盘虚接，甚至出现轴杆转动时蹭到安装板边缘的卡滞问题。这款五针旋转编码器的结构设计，从加工适配的角度把这些现场踩过的坑都提前做了规避。安装板上的两个固定沉孔做了0.2mm的位置公差冗余，就算PCB制版时出现轻微的孔位偏移，配合M3铜柱安装时也能顺利对位，不会出现螺丝拧歪顶坏板边的情况。编码器本体的方形定位座和安装板上的方槽预留了0.15mm的间隙，既保证编码器插装时不会晃荡，又不会因为过盈配合压裂PCB基材，毕竟常规FR-4板材的边缘承压能力有限，过紧的配合在过波峰焊时受热膨胀很容易出现板边开裂。轴杆部分的扁位结构做了精准的尺寸还原，这个扁位是和旋钮配合的关键结构，要是建模时扁位深度做浅了，旋钮装上去拧动时会打滑，做深了又会导致旋钮内壁的凸台断裂，这里的尺寸公差控制在0.05mm以内，刚好匹配市面上通用的塑料旋钮和金属旋钮的配合要求。锁紧螺母的螺纹段长度也做了适配，常规1.6mm厚度的安装板装上去之后，螺母能露出2-3个牙距，既可以拧到底锁死编码器，又不会因为螺纹过长顶到编码器内部的触点结构。底部的五个插针长度统一做了3mm的伸出量，刚好够穿过PCB焊盘后露出1.5mm的焊锡浸润长度，不会因为插针过长导致焊锡流到针脚根部造成连锡短路，也不会因为插针过短导致焊接强度不足，受外力拉扯时容易脱焊。编码器本体和安装板之间预留了0.3mm的间隙，这个间隙是给焊接时的助焊剂挥发留的空间，要是完全贴死，助焊剂残留会闷在缝隙里，时间长了吸潮容易造成引脚间绝缘下降。轴杆根部的防水胶圈位置也做了精准还原，这个胶圈是日常使用时阻挡灰尘、飞溅液体进入编码器内部的关键结构，建模时要是忽略胶圈的安装槽尺寸，后期装配时胶圈会被挤压变形，要么失去密封作用，要么增大轴杆转动的阻尼，影响旋转手感。五个引脚的排布间距严格按照2.54mm标准排针间距设计，不仅可以直接焊接在PCB上，还能直接插在面包板上做原型验证，不用额外做转接板，对实训场景和小批量打样都很友好。安装板边缘的四个半圆形定位缺口，是给盘装料编带包装预留的定位结构，要是做量产SMT贴片，这几个缺口可以让贴片机精准识别元件位置，不会出现吸嘴取料偏位的问题。轴杆的顶端做了微小的倒角处理，装配旋钮时不用刻意对准就能顺利套入，不会刮花旋钮内壁的镀层。
