Candyboxes糖果盒自动化装箱机三维设计

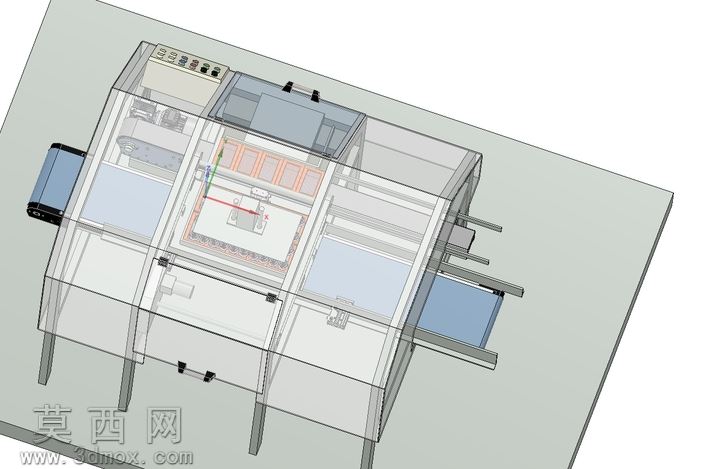

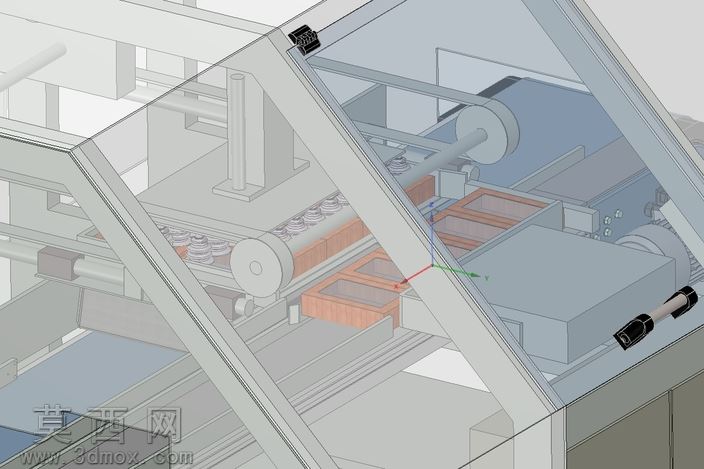

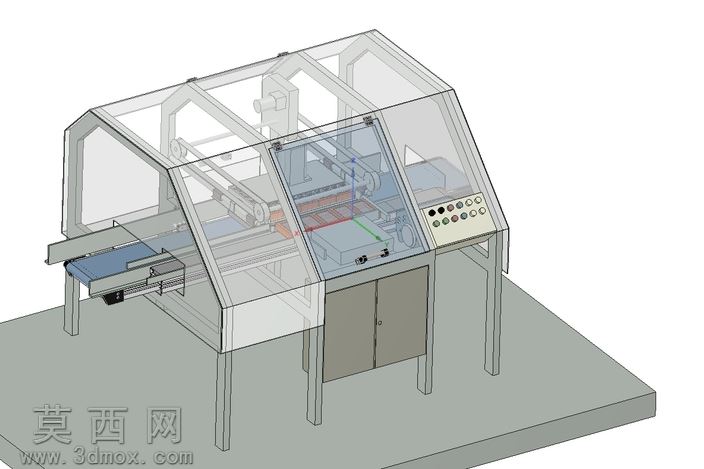

本作品为糖果盒自动化装箱设备的三维建模设计，采用SpaceClaim软件完成全参数化建模，整体结构还原度高，各部件装配关系清晰明确。建模过程中首先搭建设备的底部承载机架，采用方管焊接式框架结构，底部设置可调式支撑脚，保证设备运行时的整体稳定性，机架下部设计双开门电气柜体，用于容纳电气控制元件与气动回路组件，柜体门板设置内嵌式把手，兼顾实用性与外观整洁度。设备中部为核心装箱作业工位，集成进料输送、物料整理、装箱推送等功能模块，进料输送采用皮带式输送结构，侧边设置导向挡条，可适配不同尺寸规格的糖果盒进料，输送线末端设置定位挡停机构，确保待装箱糖果盒位置精准。设备上部设置透明防护外罩，采用倾斜式可视窗设计，既可以隔绝设备运行时的安全隐患，防止操作人员误触运动部件，又能够清晰观察内部装箱作业的运行状态，外罩采用框架拼接式结构，便于后期拆装维护。设备侧方集成操作控制面板，面板上排布启动、停止、急停按钮以及状态指示灯、参数调节旋钮，符合人机工程学设计高度，方便操作人员进行参数设置与设备操控。建模过程中对所有运动部件进行了干涉检查，确保各机构运行轨迹无冲突，材质渲染上区分金属机架、透明亚克力护罩、皮带输送面、电气按钮等不同部件的材质属性，金属部件赋予哑光不锈钢与冷轧钢喷塑材质，透明护罩赋予高透亚克力材质，操作按钮赋予不同颜色的塑料材质，整体渲染效果贴近真实工业设备外观。设计思路围绕糖果盒后道包装的自动化需求展开，整合进料、定位、装箱、输出的全流程功能，结构布局紧凑合理，在保证装箱效率的同时兼顾设备的维护便捷性与操作安全性，可作为糖果包装生产线配套装箱设备的设计参考方案，各功能模块采用模块化设计思路，可根据实际生产需求调整输送宽度、装箱节拍等参数，适配不同规格的盒装产品装箱作业需求。
