立式托盘拉伸缠绕包装设备三维设计

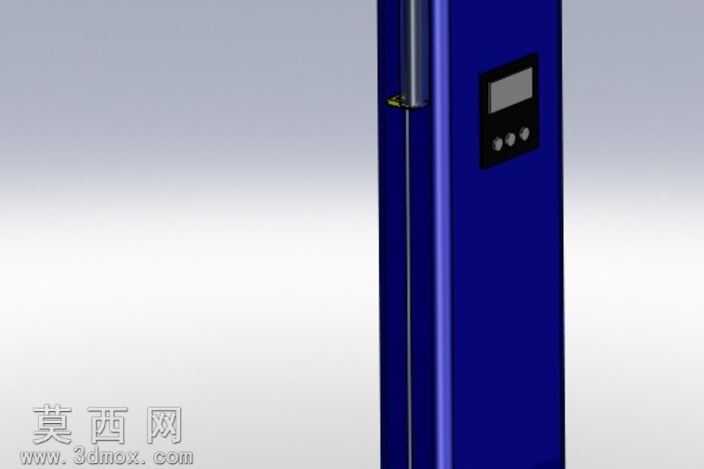

本作品为立式托盘拉伸缠绕包装设备的三维建模设计，整体采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际工业生产的尺寸比例进行1:1还原，模型装配关系完整，无缺失零件、无干涉错位问题，可直接用于结构验证、方案展示与后续工程转化。建模过程中针对设备核心的立式立柱结构做了精细化处理，立柱主体采用钣金折弯+型材拼接的结构逻辑，外覆深蓝色哑光烤漆材质，表面做了均匀的反光质感渲染，还原真实工业设备的漆面效果；立柱上部集成了膜架升降导轨组件，导轨采用高精度线性滑轨结构，建模时还原了滑轨的滑块安装位、行程限位结构，配套的升降传动部件隐藏于立柱内腔，既保证外观整洁，也符合实际设备的布线与防护设计要求。立柱正面的人机操作面板做了细节刻画，包含嵌入式显示屏、功能调节按键区域，面板周边做了防水倒角处理，材质采用半哑光工程塑料，与立柱主体的金属漆面形成明确的材质区分。设备的膜架输出机构做了结构简化但保留核心功能特征，包含拉伸膜装夹辊、预拉伸传动辊、出膜导向结构，可直观展示缠绕膜的输出路径与张紧调节逻辑。底部的托盘承载回转平台采用圆盘式结构，表面做了防滑纹理处理，材质为耐磨碳钢，边缘设置了货物挡边结构，避免缠绕作业时托盘移位。渲染阶段采用工业产品展示常用的三点布光方案，主光源从侧上方打亮设备主体轮廓，补光弱化立柱侧面的阴影死区，轮廓光勾勒设备边缘提升立体感，背景采用浅灰色渐变纯色背景，突出设备本身的结构特征，地面添加了柔和的反射效果，模拟工业展厅的展示环境。设计思路围绕物流仓储环节的托盘货物包装需求展开，整体结构紧凑，立式布局占地面积小，可适配常规尺寸的栈板货物缠绕包装作业，膜架升降行程覆盖标准托盘堆货高度，回转平台转速与膜架升降速度可通过参数化调整匹配不同包装需求，模型完整还原了设备的操作逻辑与结构组成，可用于设备选型展示、教学演示、非标方案参考等场景，所有结构均符合缠绕包装设备的实际设计规范，无违背机械原理的错误设计。
