乐高积木标准连接销结构三维建模

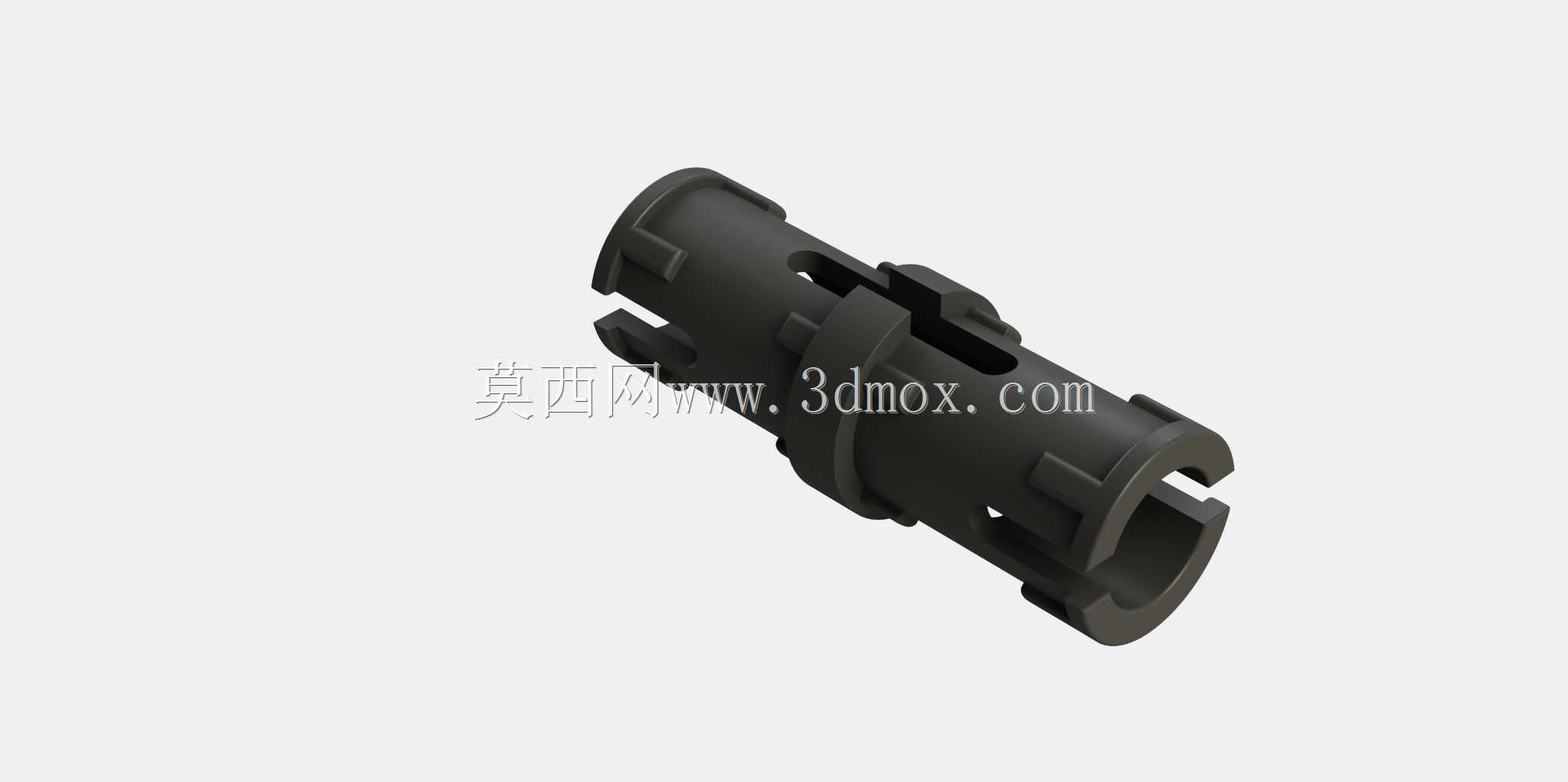

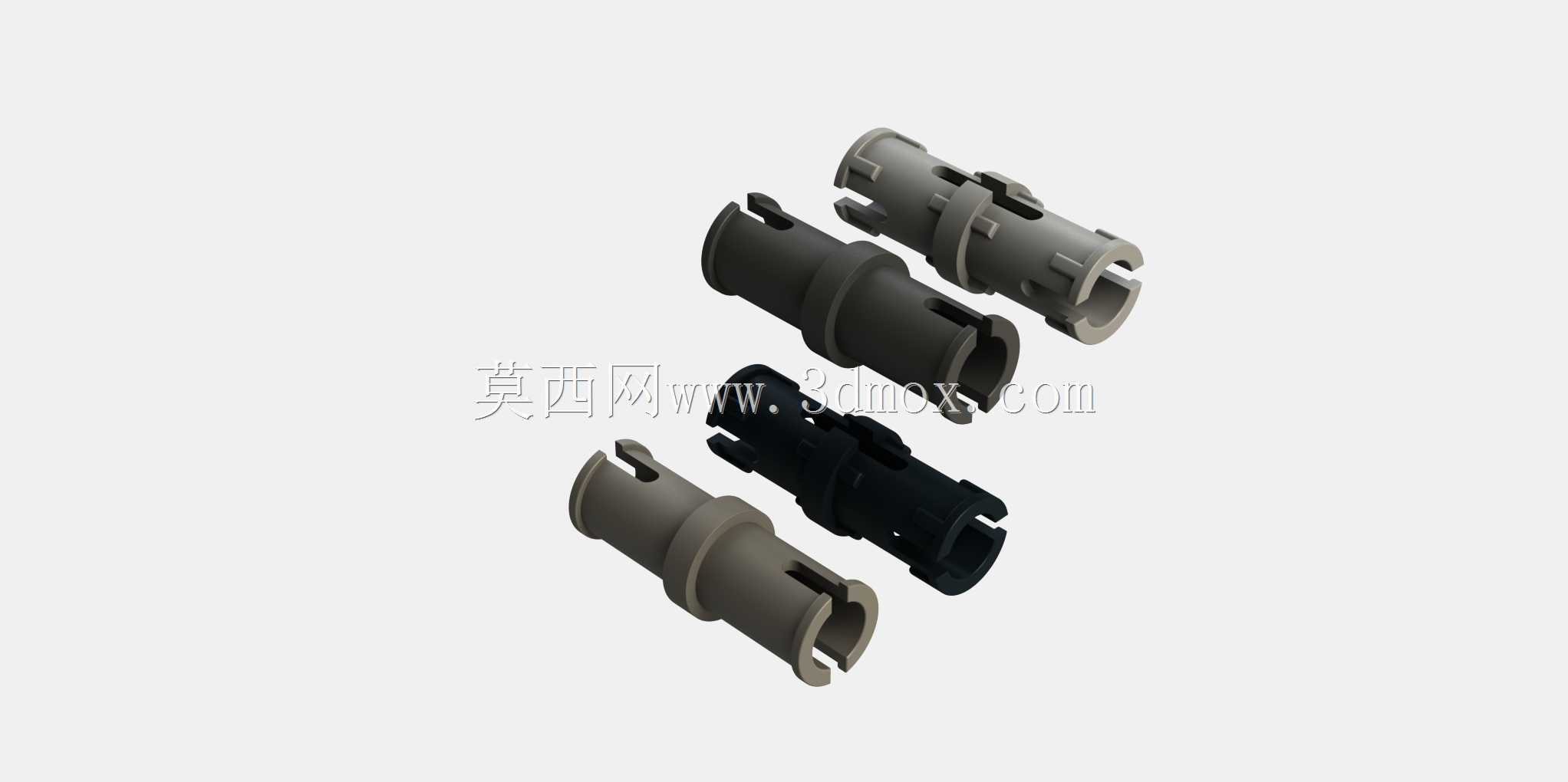

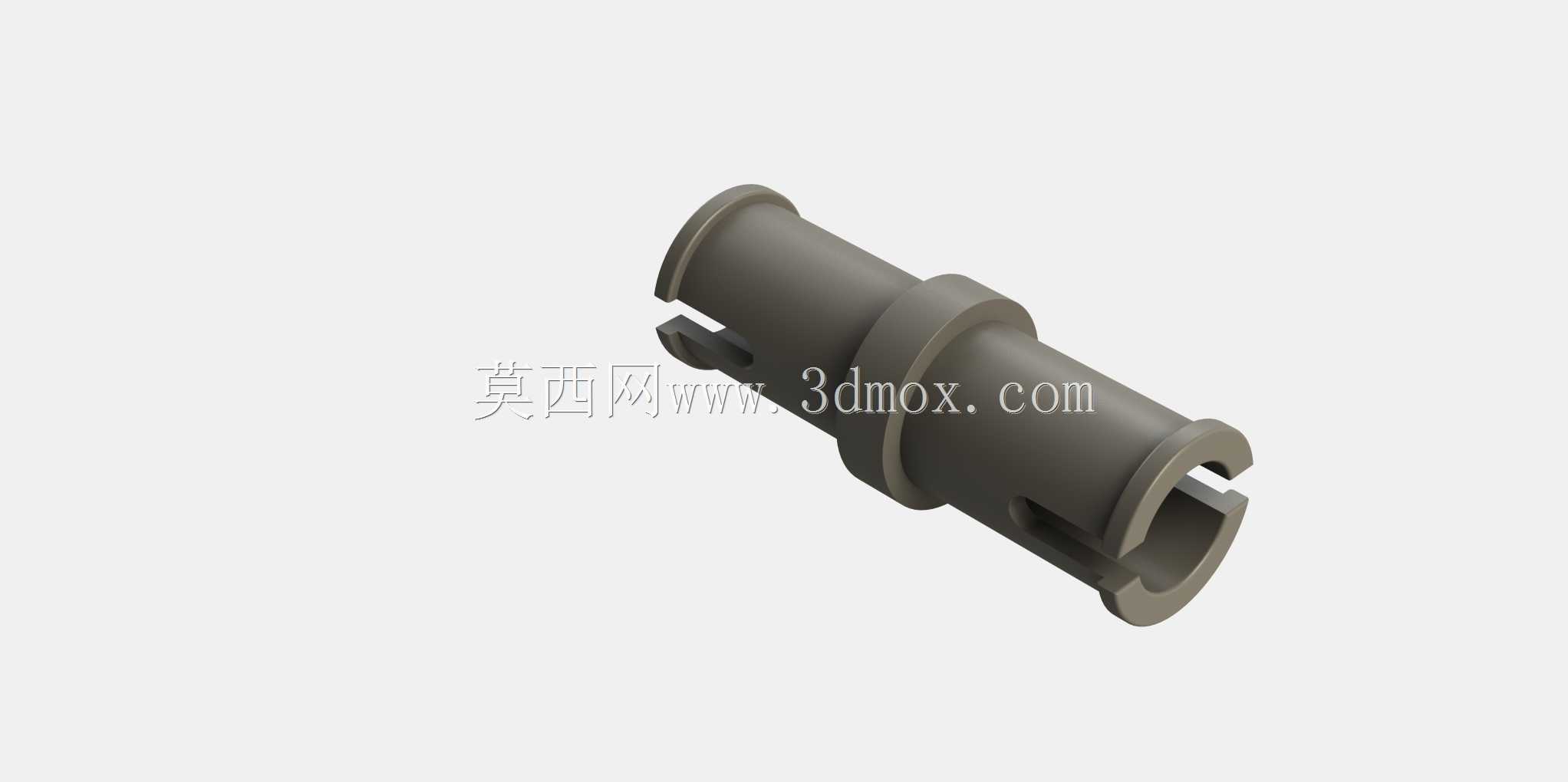

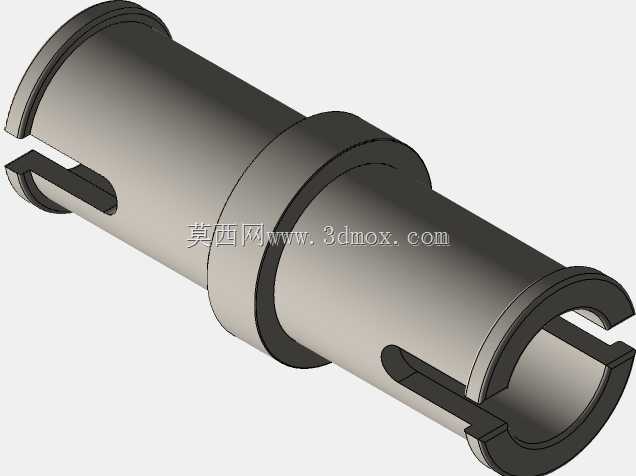

这类连接销是拼插类积木体系中核心的基础连接构件，主要应用于模块化积木的结构搭建场景，承担不同积木模块之间的铰接、刚性连接、定位限位功能，是实现积木结构从零散零件到整体造型的关键衔接部件，广泛适配各类标准规格的积木孔位，不管是静态造型搭建、动态机械结构组配都离不开这类零件的支撑。从实际使用场景来看，这类连接销既可以实现两个积木块的刚性固定，也可以作为转动轴使用，让连接的积木部件实现相对转动，是搭建积木机械结构、可动造型时的必备零件，日常使用中需要兼顾插拔的顺畅度和连接后的紧固性，避免出现连接松脱、插拔过紧损伤积木本体的问题。本次建模的连接销覆盖了两种主流的结构配置，分别是带槽带脊的防滑款和无槽无脊的顺滑款，两种结构对应不同的使用需求：带槽带脊的款式在插入积木孔位后，脊状结构可以和孔壁产生足够的静摩擦力，保证连接后不会因为外力晃动出现松脱，适合需要长期固定、承受一定载荷的连接位置；无槽无脊的款式表面顺滑，插入后可以让连接的部件绕销轴灵活转动，适合需要实现转动副的活动结构位置。在设计思路上，建模过程完全参照实物的卡扣反向工程逻辑还原，首先保证销轴主体的外径和标准积木孔位的内径形成合理的过盈配合区间，过盈量控制在既能保证插拔手感适中，又能提供足够连接紧固力的范围；销轴端部做了导向倒角处理，让插入孔位的过程更加顺畅，不会出现端部卡滞难以对准的问题；销轴上的开槽结构是为了给插入过程提供形变空间，当销轴插入孔位时，开槽位置可以产生微小的弹性形变，抵消过盈配合带来的插入阻力，插入到位后形变恢复，依靠材料自身的弹性张紧在孔位内部，实现可靠连接。从安装边界来看，这类连接销的有效插入长度完全匹配标准积木的孔深尺寸，插入到位后端部不会出现突出过长或者插入深度不足的问题，销轴的外径公差控制在极小的区间内，既可以适配不同生产批次积木的孔位公差波动，也不会因为尺寸偏差导致插装困难或者连接松动。不同配色的款式对应不同的使用场景区分，方便搭建者快速识别不同功能的销轴，在复杂结构搭建时提升零件分拣的效率。建模过程中完整还原了零件表面的细节特征，包括脊状凸起的位置、开槽的宽度和深度、端部的卡扣缺口结构，所有特征的尺寸都和实物保持一致，可直接用于积木结构的虚拟装配验证、零件3D打印复刻、积木搭建方案的模拟演示等场景，能够准确反映零件在实际装配中的配合关系和功能表现。
