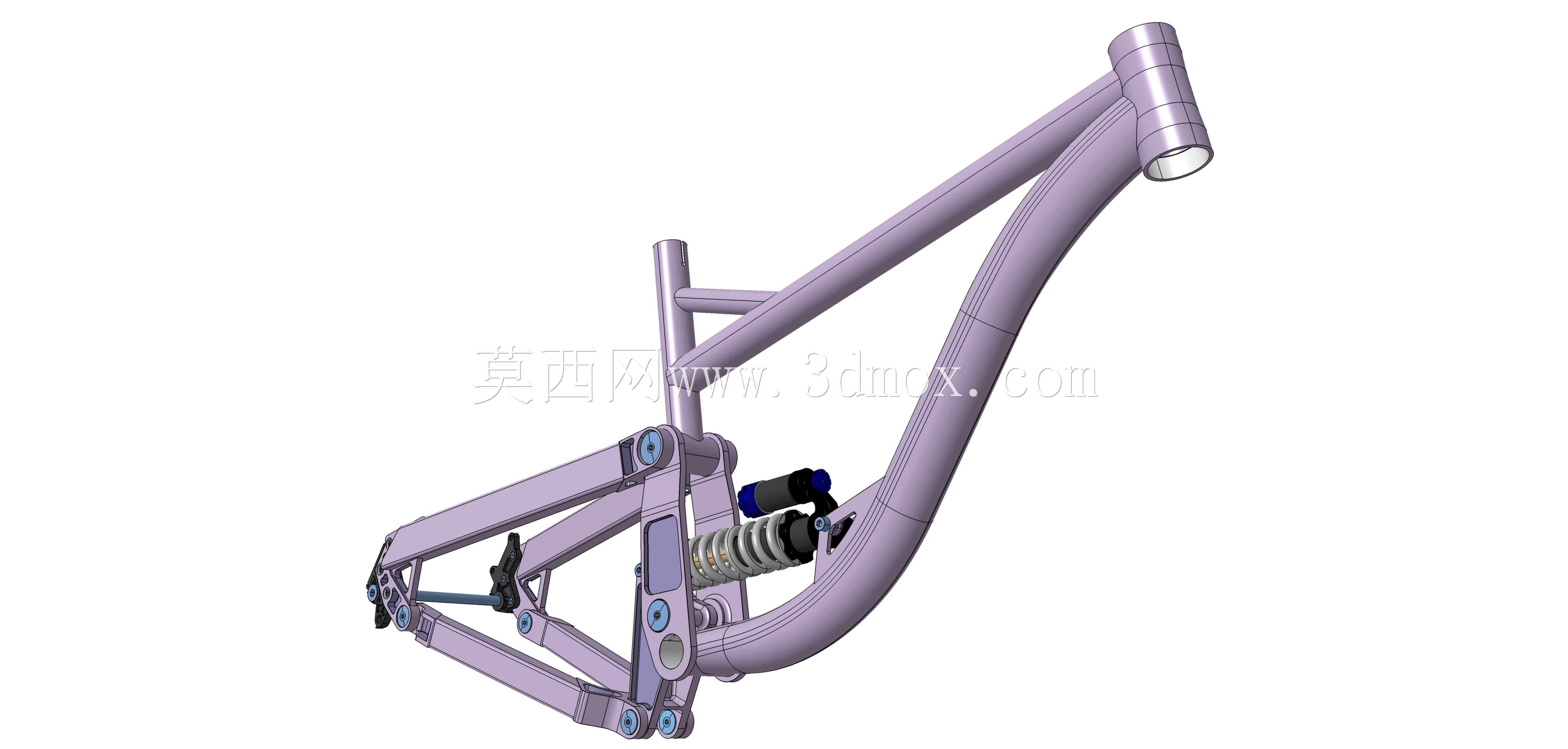

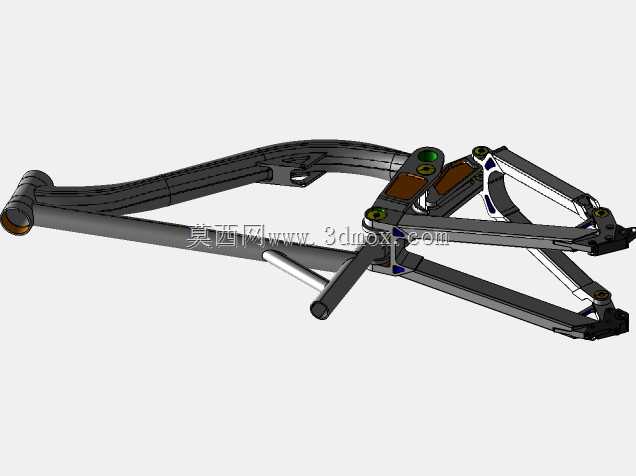

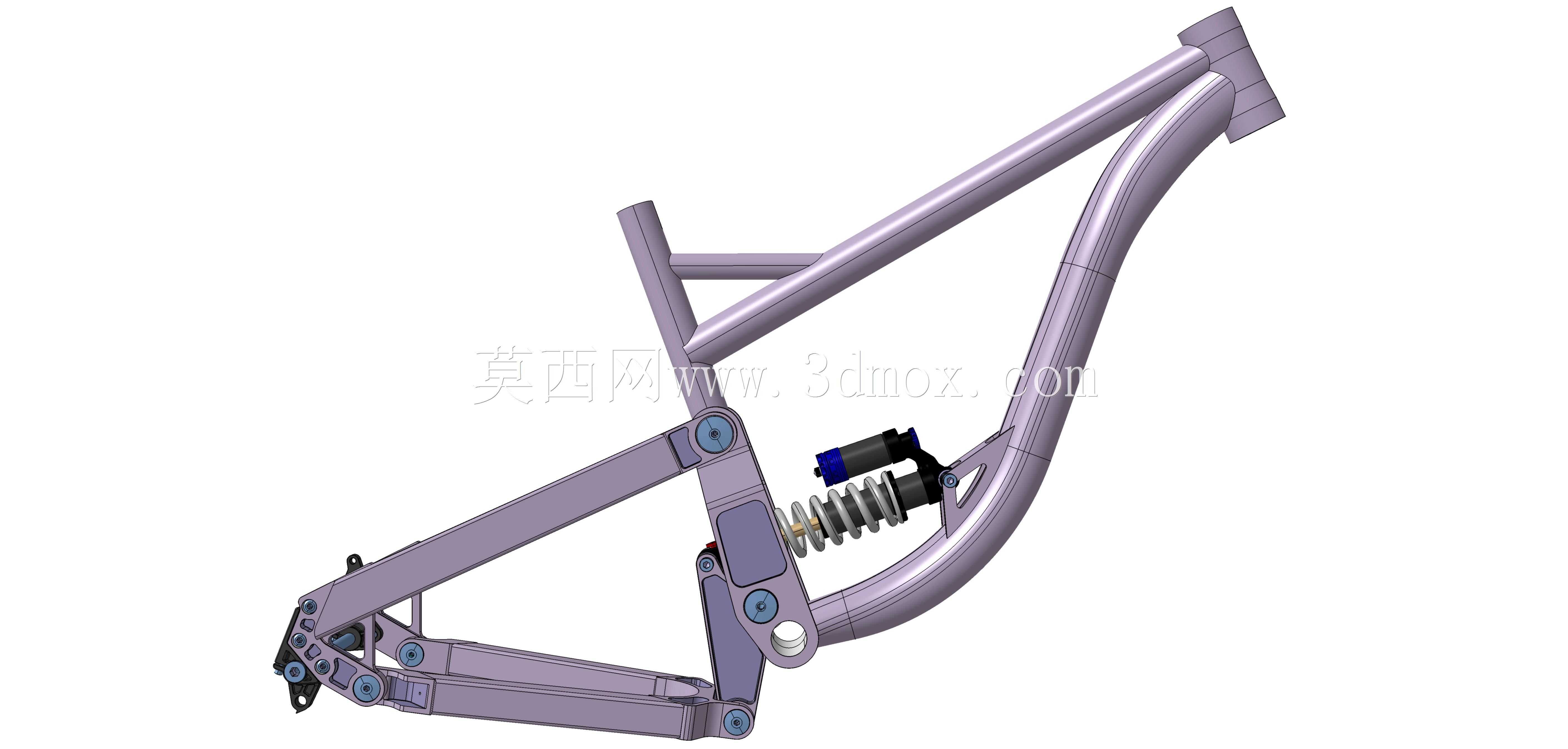

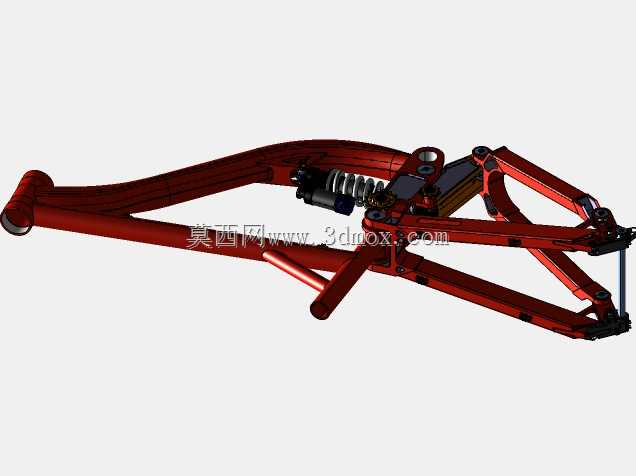

山地速降自行车后避震车架结构设计

这款山地速降自行车车架，是针对高强度越野下坡场景开发的核心承载结构，主要服务于山地速降运动、重度越野骑行的使用需求，作为整车的安装基体，承担连接前后轮组、传动系统、避震组件、操控部件的核心作用，需要在高速冲坡、飞落差、碾过乱石树根等极端工况下，兼顾结构强度、冲击缓冲与骑行操控的平衡。

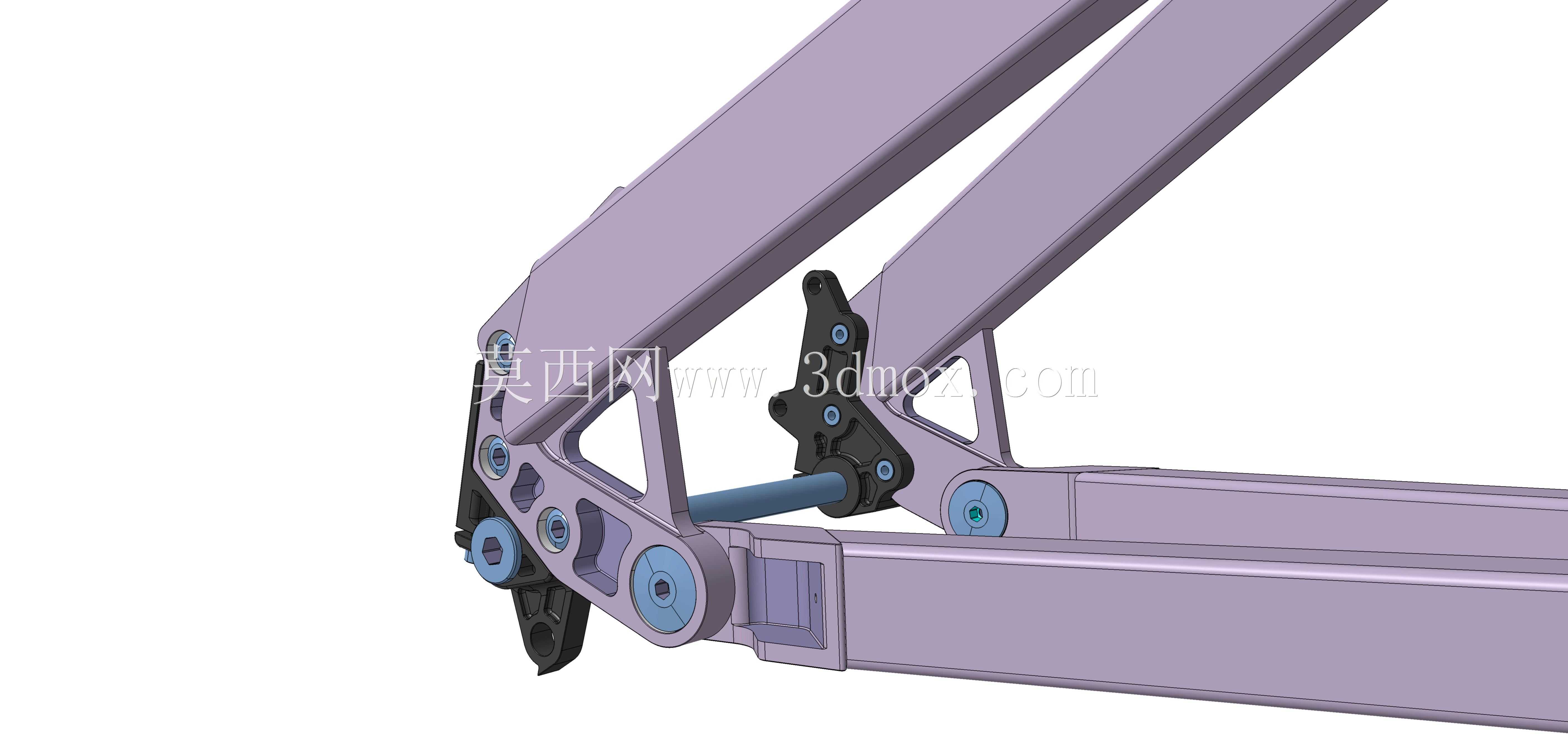

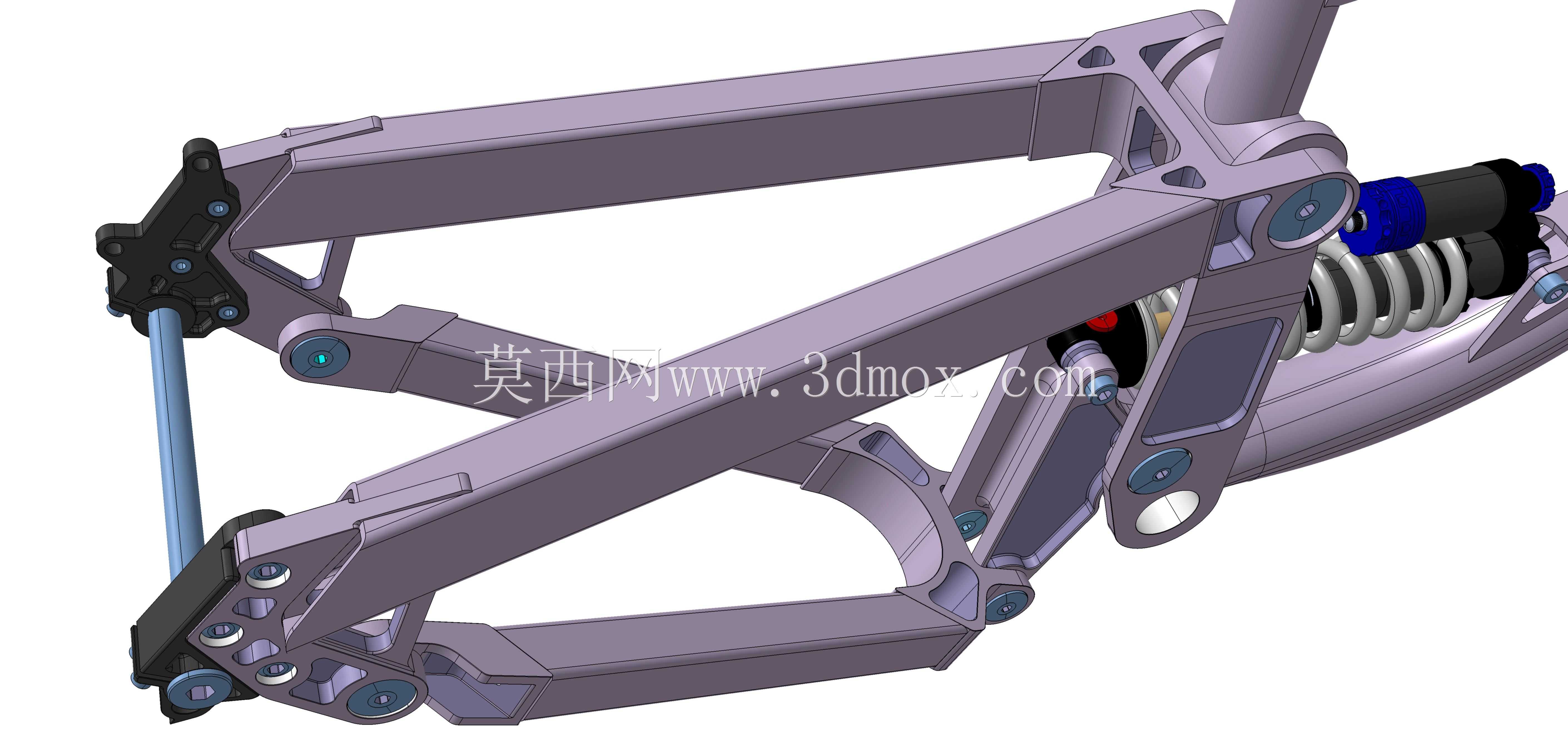

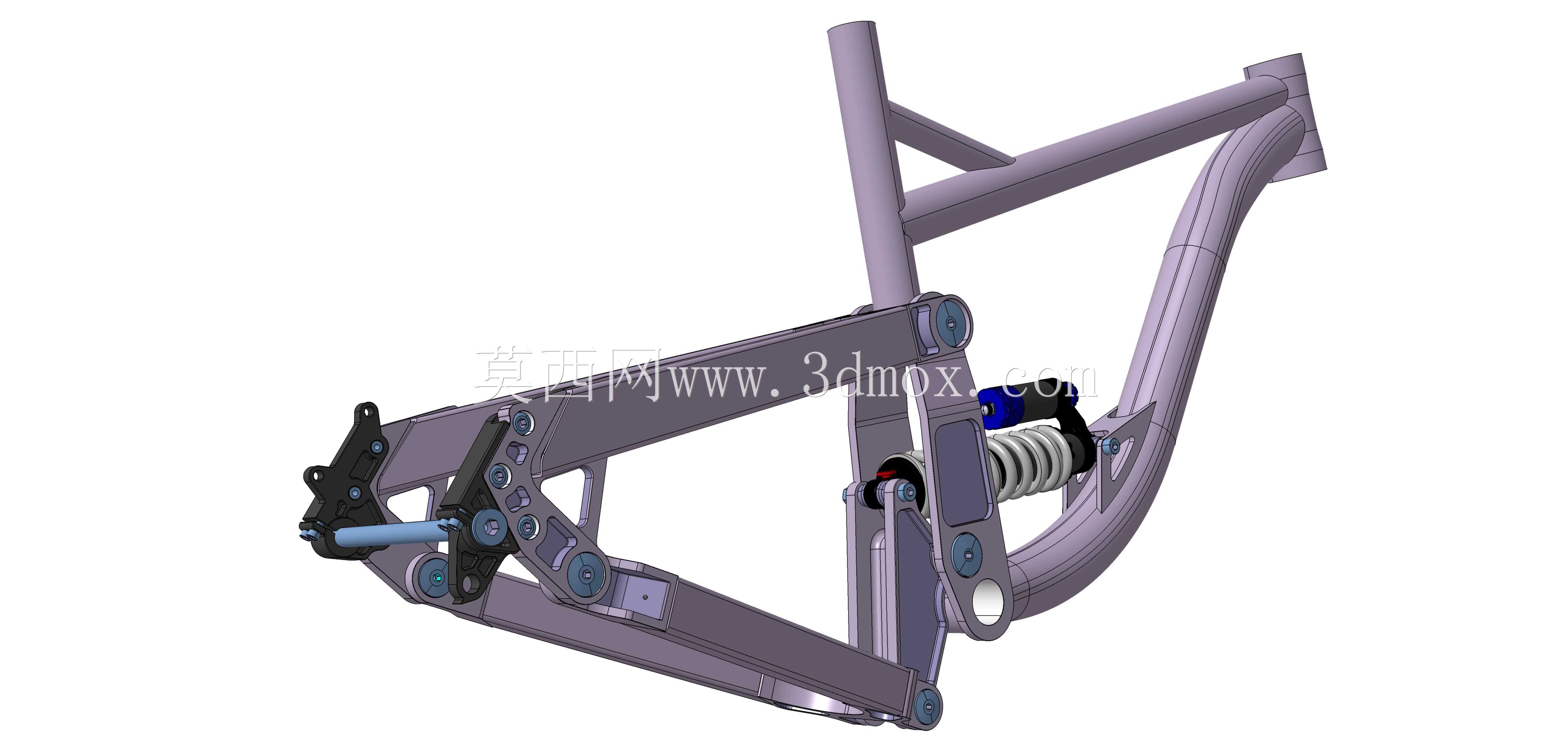

从功能特性来看，这款车架采用多连杆后悬挂结构，搭配外置螺旋弹簧与阻尼器组成的后避震系统，能够在骑行过程中吸收来自路面的大幅冲击，避免轮组弹跳导致的抓地力流失，同时减少传递到骑手身体的震动，降低长时间高强度骑行的疲劳感，也能避免硬架在大冲击下出现的结构变形、焊缝开裂等失效问题。多连杆的结构设计可以精准控制后轮的运动轨迹，在避震压缩过程中保持踩踏效率与刹车稳定性，避免普通单转点车架在刹车时出现的避震锁死、踩踏泄力的问题，适配速降场景下大落差、高强度制动、频繁重心转移的使用需求。

设计思路上，这款车架围绕速降骑行的载荷特点做了针对性优化：头管采用64度的倾斜角度，相比普通山地车更小的头管角度能够拉长轴距，提升高速冲坡时的直线稳定性，降低向前栽车的风险；1180mm的轴距设定兼顾了高速稳定性与弯道灵活性，不会因为轴距过长导致弯道操控笨拙；后叉长度设置为440mm，能够在飞跃落地时提供足够的缓冲空间，同时提升后轮的循迹性；底部支架偏移20mm的设计，既降低了整车重心，提升过弯时的贴地感，又能避免曲柄在颠簸路面剐蹭到石块、树根等障碍物。头管长度115mm、座管长度430mm的尺寸设定，能够适配不同身高骑手的把立、座杆安装需求，保证骑行姿势的可调整空间；伸展距离410mm、堆叠长度555mm的几何设定，能够让骑手在站立骑行、重心后移的速降姿态下保持舒适的操控位置，不会因为空间局促导致操控受限。241mm的后避震安装长度、209mm的后轮行程，能够应对大落差飞跃带来的冲击，足够的行程余量可以避免避震打底带来的结构损伤；无冲击状态下约4.3kg的重量控制，在保证结构强度的前提下尽可能降低了簧下质量与整车重量，提升骑行时的操控响应速度。

从安装边界来看，这款车架的各安装位都做了标准化适配设计：头管位置适配标准锥管前叉，能够兼容不同行程的速降前叉安装；后叉尾钩位置适配标准速降后轮组与碟刹安装座，可兼容大尺寸碟刹盘片提升制动性能；避震器安装位采用标准轴承连接结构，可替换不同规格的后避震器来调整避震手感；底部支架位置适配通用速降曲柄组件，传动系统安装位兼容多速变速套件，能够满足不同骑手的改装、调试需求。车架的各连杆转轴位置都采用轴承连接，长期使用下也能保持转动顺滑，避免衬套磨损带来的框量问题，整体结构的管型采用异型管设计，在关键受力位置做了补强处理，能够承受大冲击下的多向载荷，满足速降运动的高强度使用要求。
