轻量化差速传动3D打印可组装组件

　　这套可组装的差速传动组件，面向桌面级3D打印制作场景做了全链路的适配优化，核心是把传统金属差速器的复杂结构拆解为适合FDM工艺成型的独立零件，不需要额外的支撑结构就能完成全部零件的打印制作，大幅降低了个人爱好者、教学场景制作差速传动结构的门槛。从实际应用场景来看，这套组件既可以作为机械原理教学的具象化演示教具，让学习者直观观察差速器工作时两侧输出轴的转速差逻辑，也可以作为小型遥控模型车、桌面级机械传动演示装置的核心传动部件使用，不需要依赖机加工设备就能完成整套传动结构的搭建。

　　整套组件的功能逻辑完全遵循传统开放式差速器的传动原理：动力从大齿圈输入后，通过行星齿轮组的自转与公转实现两侧输出端的差速动作，当两侧输出端负载一致时行星齿轮仅随齿圈公转，两侧输出转速保持相同；当一侧输出端阻力增大时，行星齿轮产生自转，自动分配两侧转速差，避免传动部件出现硬干涉磨损。和传统金属差速器不同的是，这套组件在设计时特意放大了零件之间的装配间隙，预留了0.2-0.3mm的打印公差补偿量，适配PLA、PETG等常见桌面3D打印材料的成型收缩率，打印完成后只需要简单去除打印层纹的毛边就能完成装配，不需要额外的打磨、铰孔等二次加工工序。

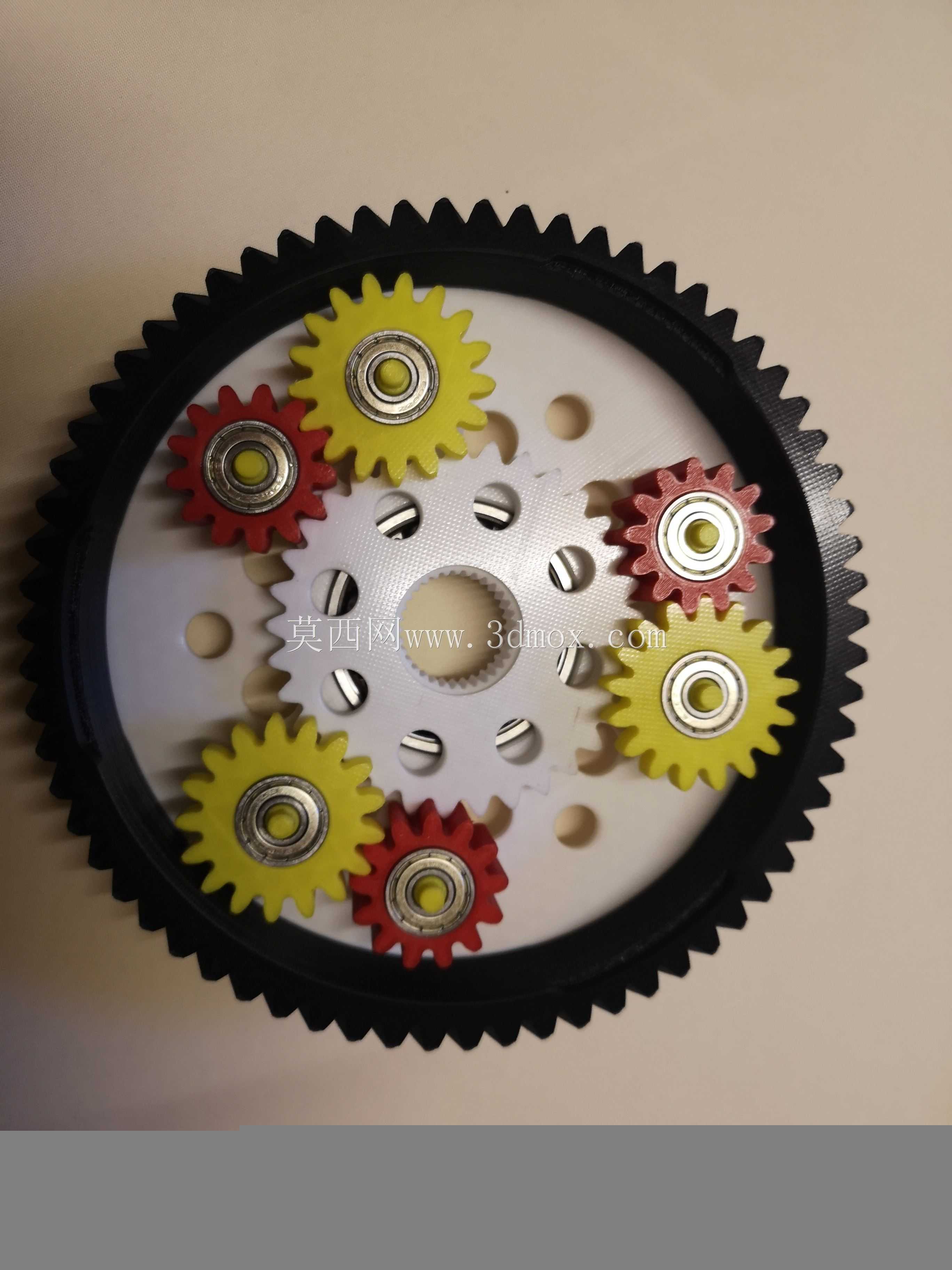

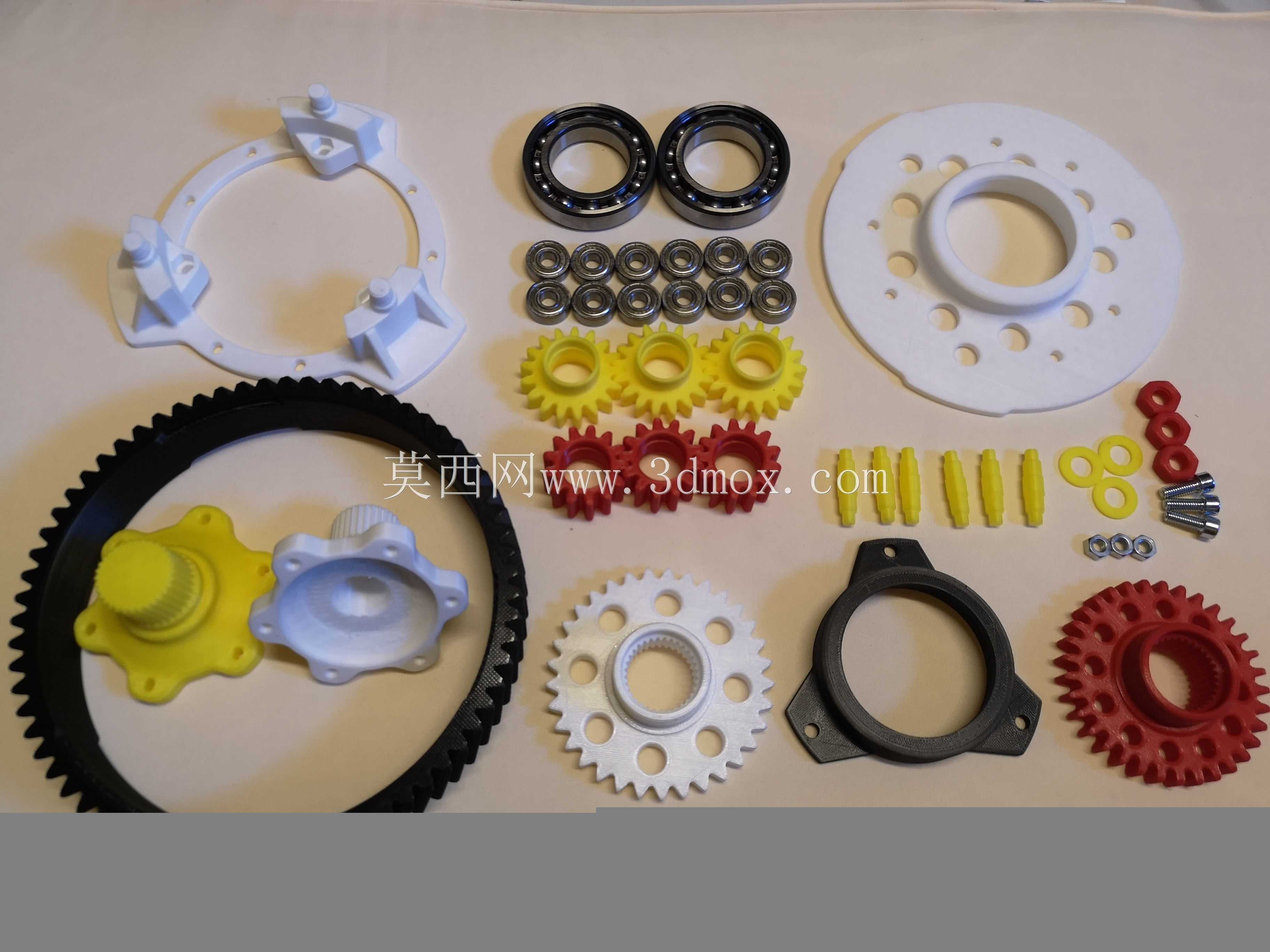

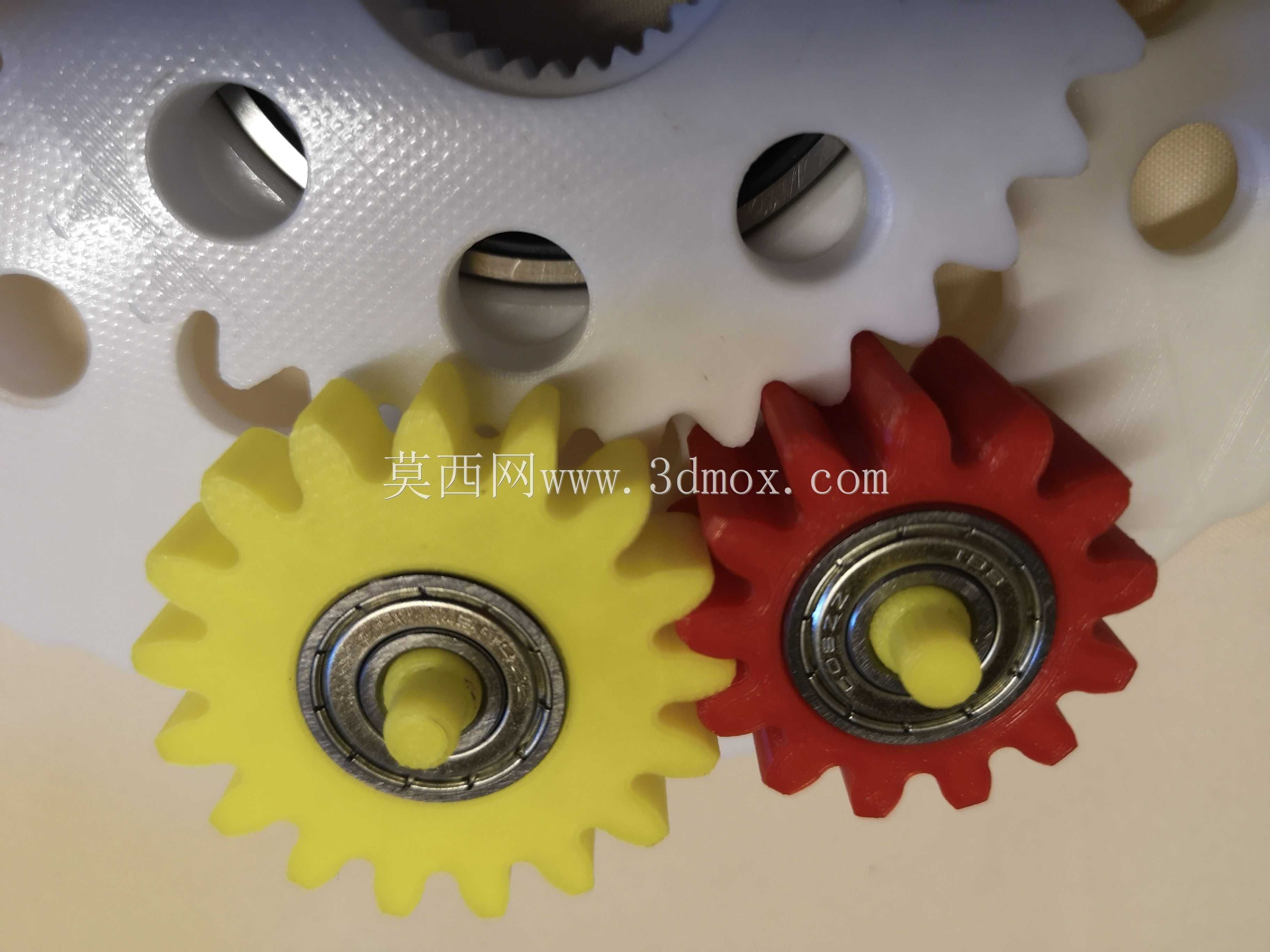

　　从零件构成来看，整套组件包含大直径主传动齿圈、多组不同模数的行星传动齿轮、两侧输出端连接法兰、轴承定位座、密封端盖以及配套的标准轴承、定位销零件。其中所有齿轮的齿形都做了适配3D打印的修型处理，齿顶位置做了0.15mm的倒角，避免打印时出现齿尖缺料的问题，同时齿面的啮合间隙控制在0.1mm，既保证传动过程不会出现卡滞，也不会因为间隙过大产生传动回差。轴承安装位的尺寸按照标准608轴承的外圈尺寸做了公差适配，采用过渡配合设计，打印完成后可以直接将轴承压入安装位，不需要额外涂抹粘接剂就能实现轴承的轴向定位。

　　安装边界方面，整套组件组装完成后最大外径为120mm，轴向总厚度为38mm，输入端大齿圈的模数为1，齿数为120，适配常规模型电机的齿轮传动比匹配需求；两侧输出法兰的安装孔位采用对称分布的3孔设计，孔距为22mm，可以直接连接标准模型车轮的连接轴，不需要额外制作转接件。组件的壳体部分采用镂空式设计，既减少了3D打印的材料消耗，也能直观观察内部齿轮的啮合运转状态，同时镂空结构也能减少打印过程中的材料堆积变形，保证大尺寸壳体零件的平面度。

　　设计过程中针对3D打印的工艺特性做了多处细节优化：所有带安装孔的零件，孔壁厚度都不小于2mm，避免打印完成后孔位出现开裂；所有零件的转角位置都做了R1以上的圆角过渡，减少打印时的应力集中，避免零件受力时出现断裂；齿轮类零件的打印方向统一设置为轴向垂直打印平台，保证齿形的成型精度，不需要添加支撑就能完成齿面的完整成型。装配时只需要按照定位销的位置依次安装行星齿轮、轴承、端盖，再通过卡扣结构将壳体固定即可，不需要使用螺丝等额外紧固件，整个装配过程可以在10分钟内完成。

　　实际运转测试中，这套组件在输入转速300rpm的工况下可以稳定运转，传动过程无明显异响，差速动作响应顺畅，能够满足小型模型装置、教学演示的负载需求。如果需要提升组件的负载能力，可以将打印材料更换为碳纤维增强PLA或者尼龙材料，进一步提升齿轮的耐磨性能和结构强度，适配更大扭矩的动力输入场景。
