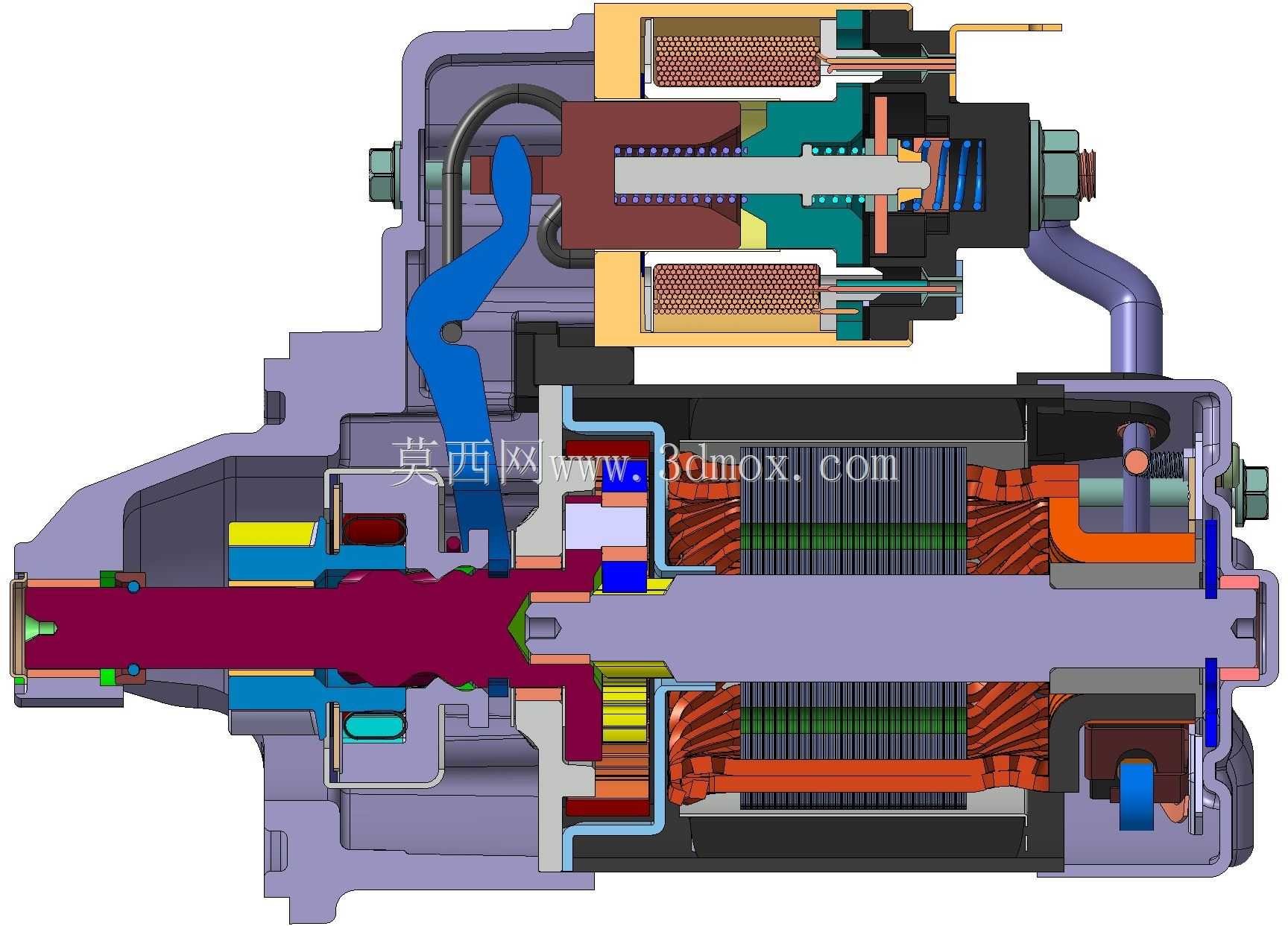

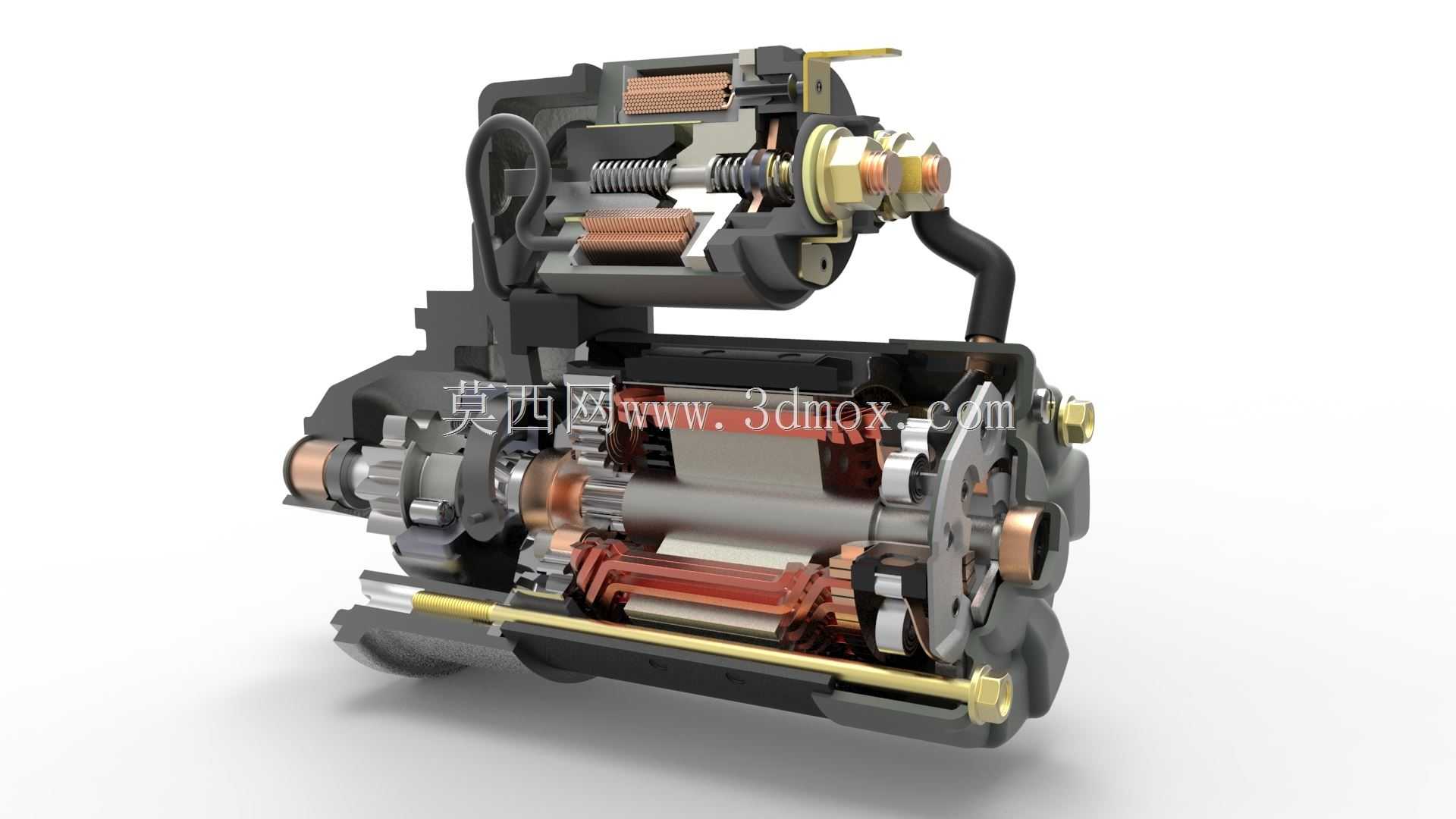

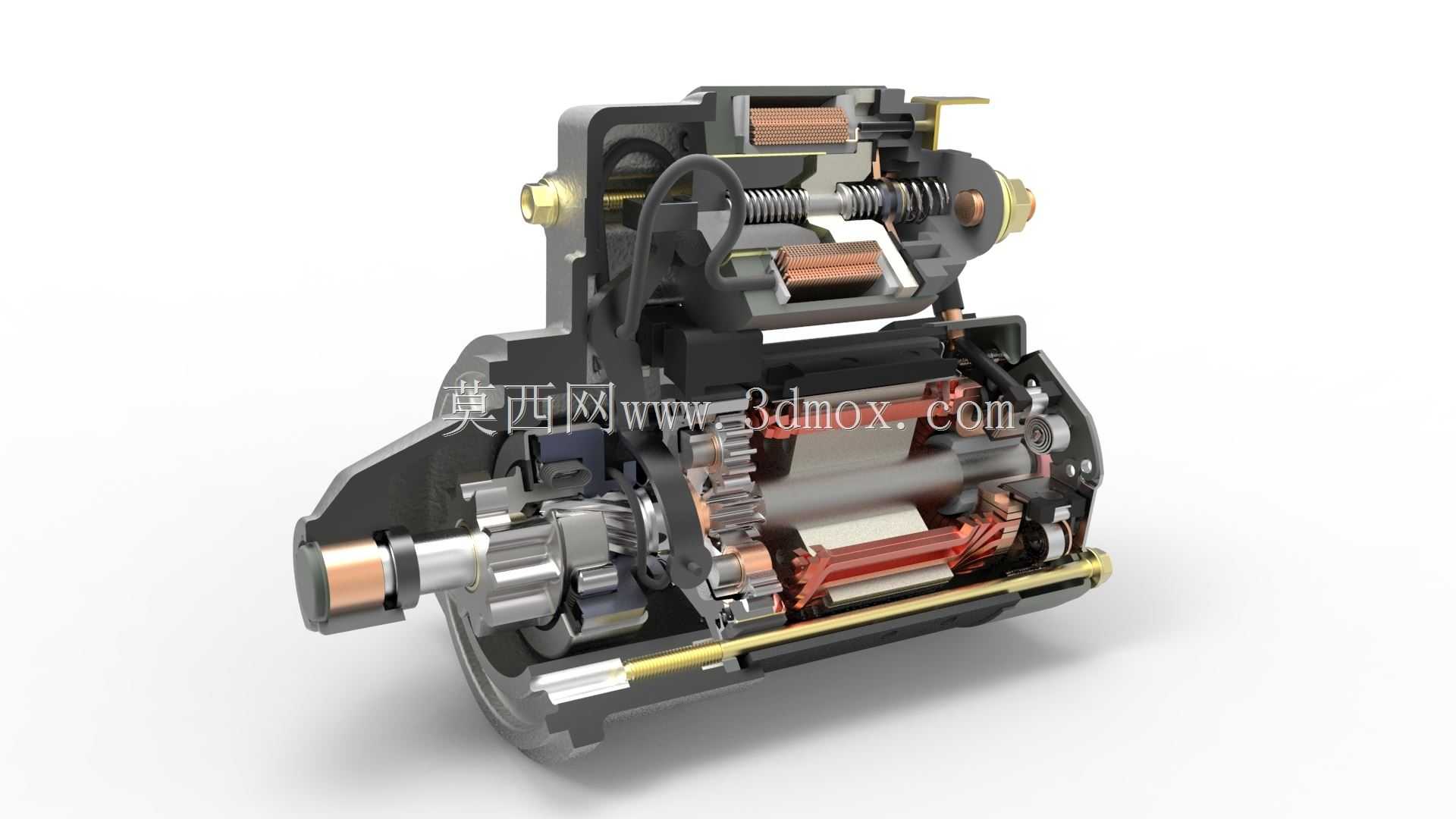

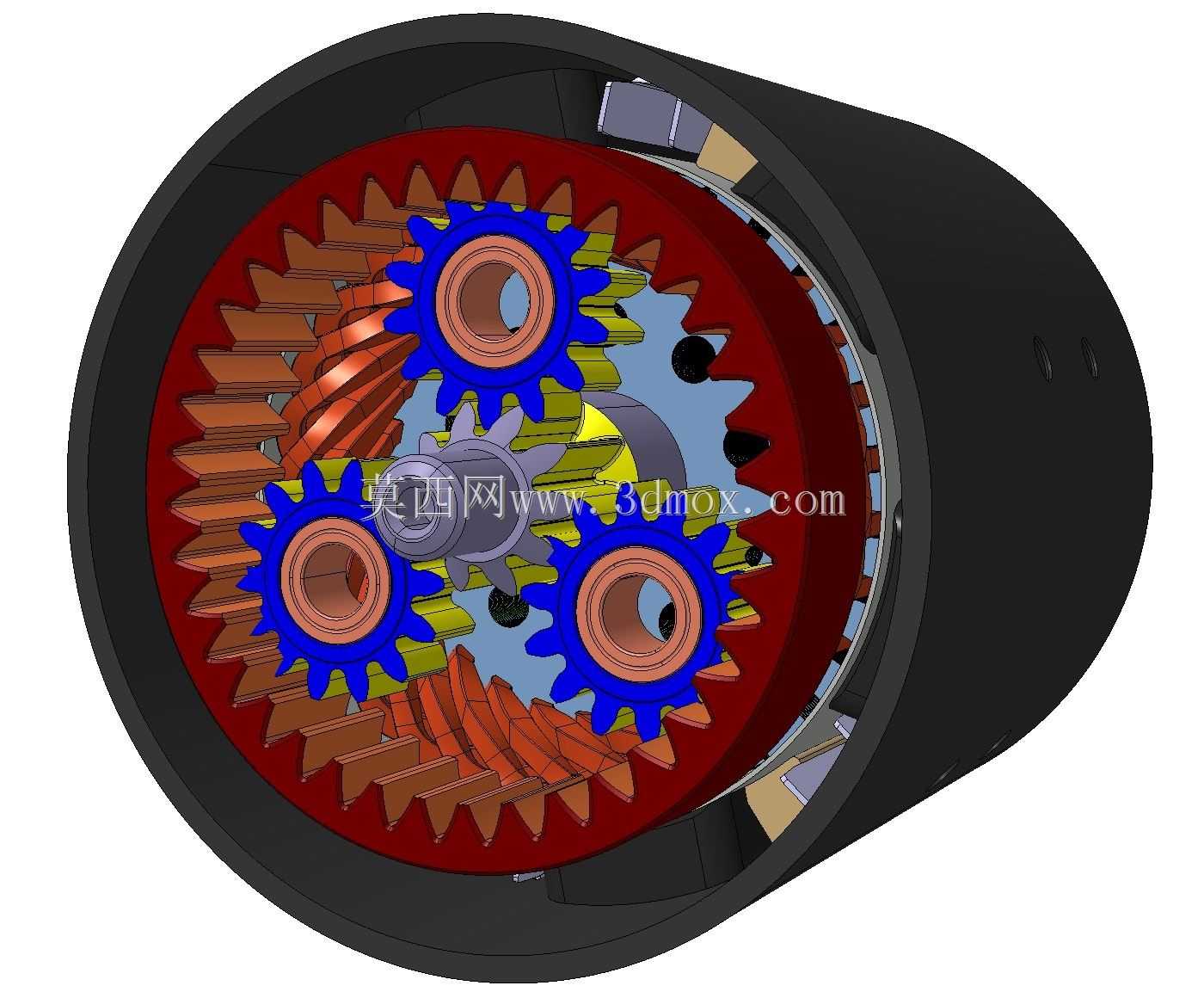

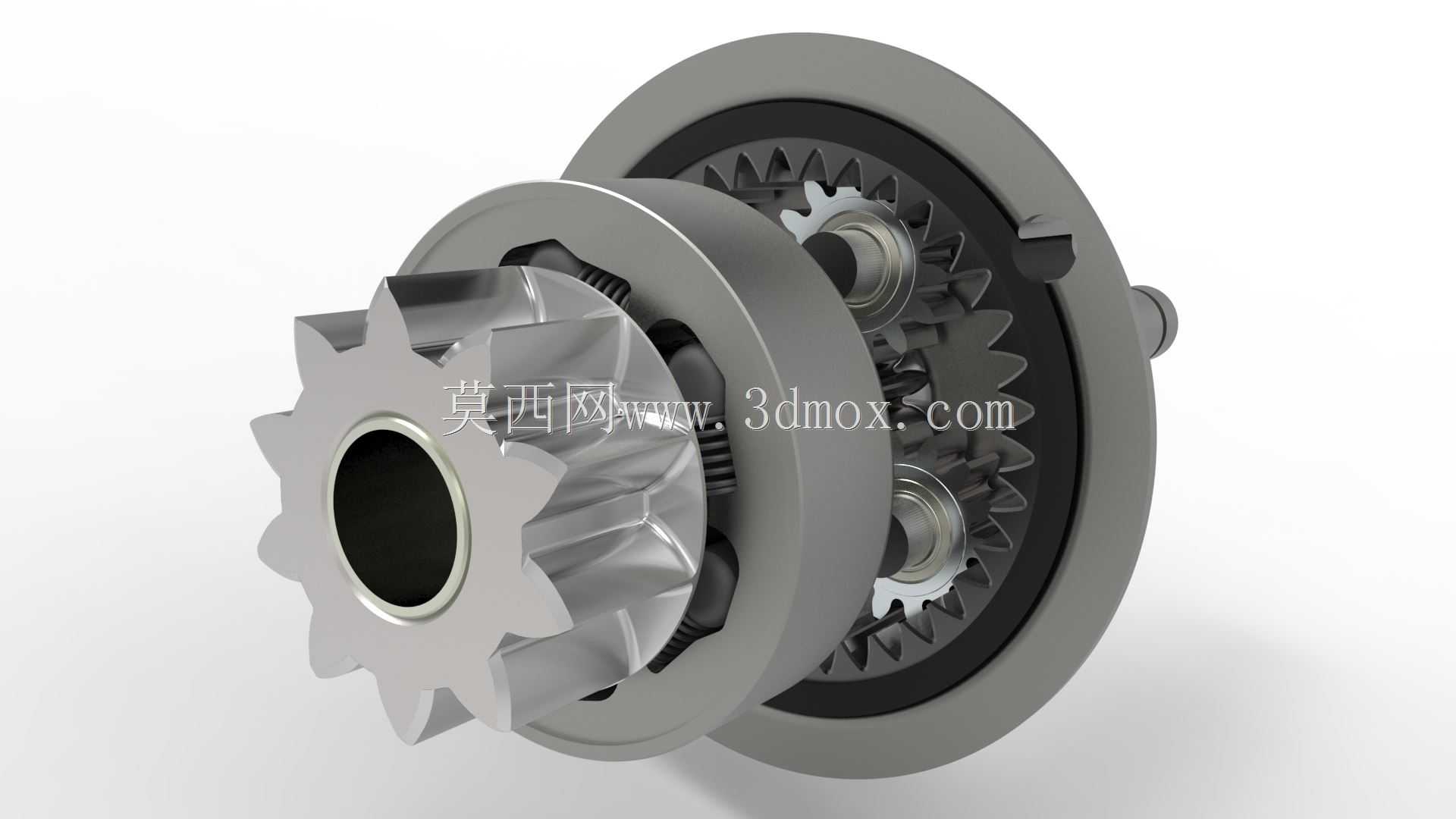

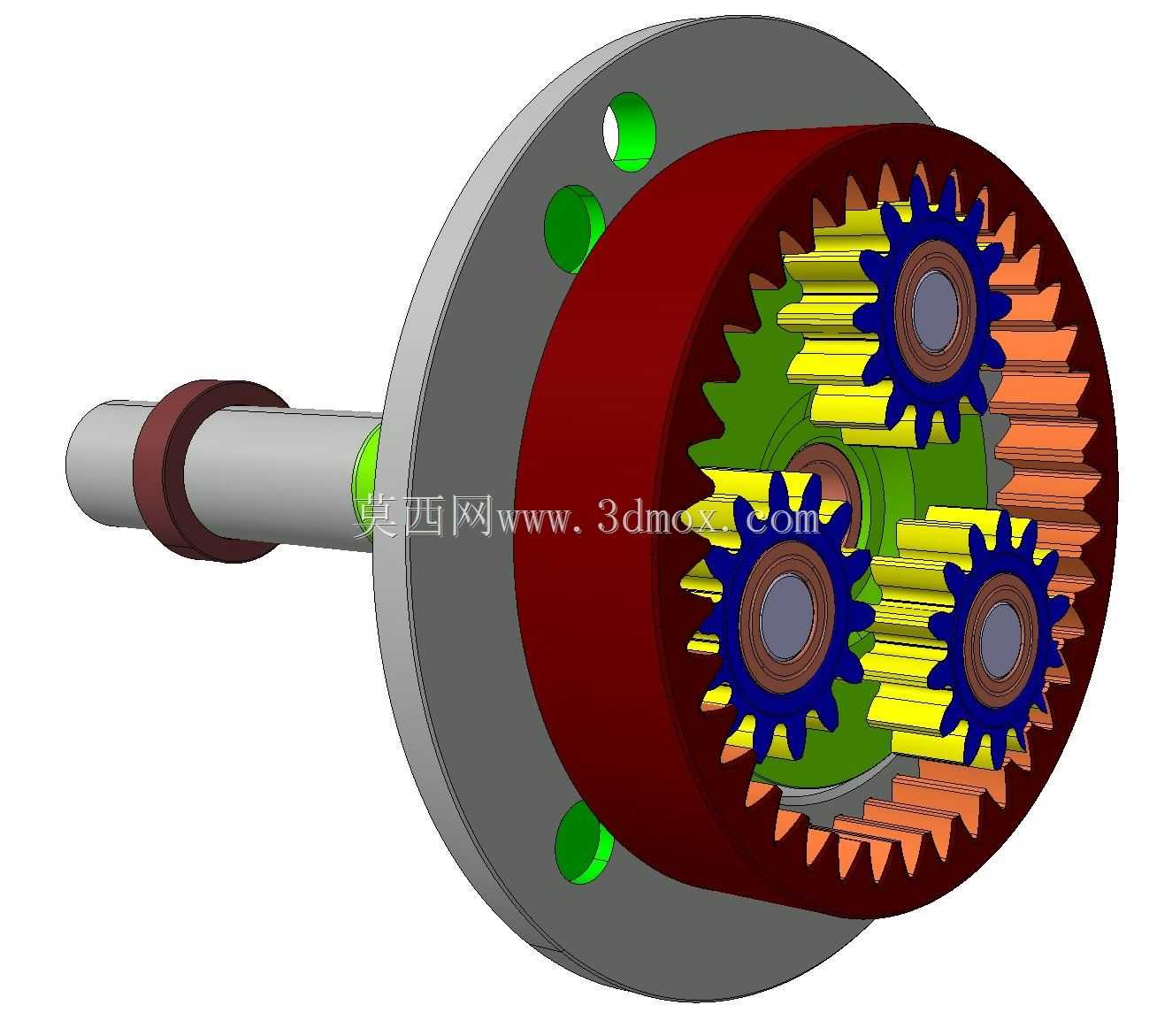

日产车型配套日立启动机剖视结构

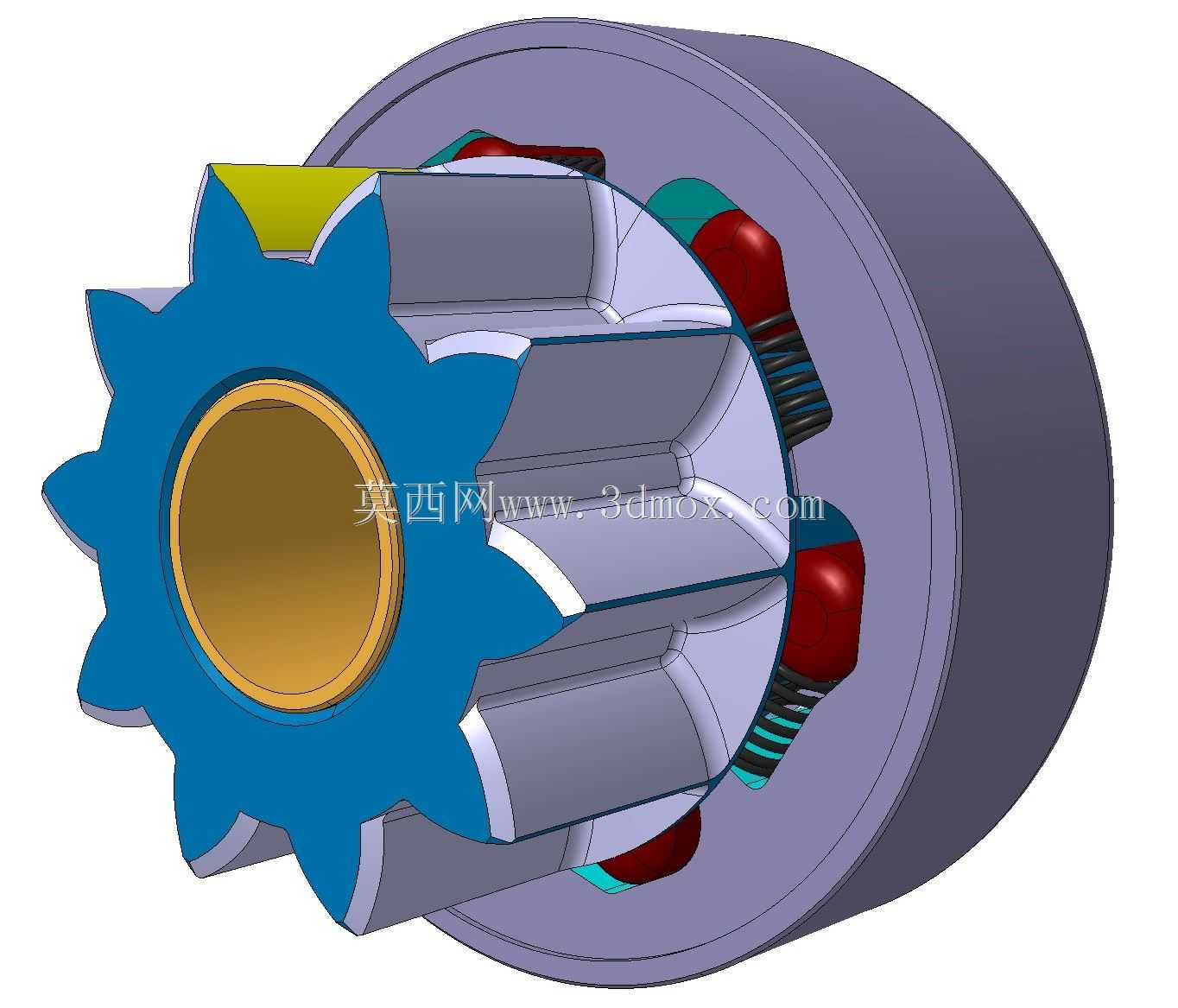

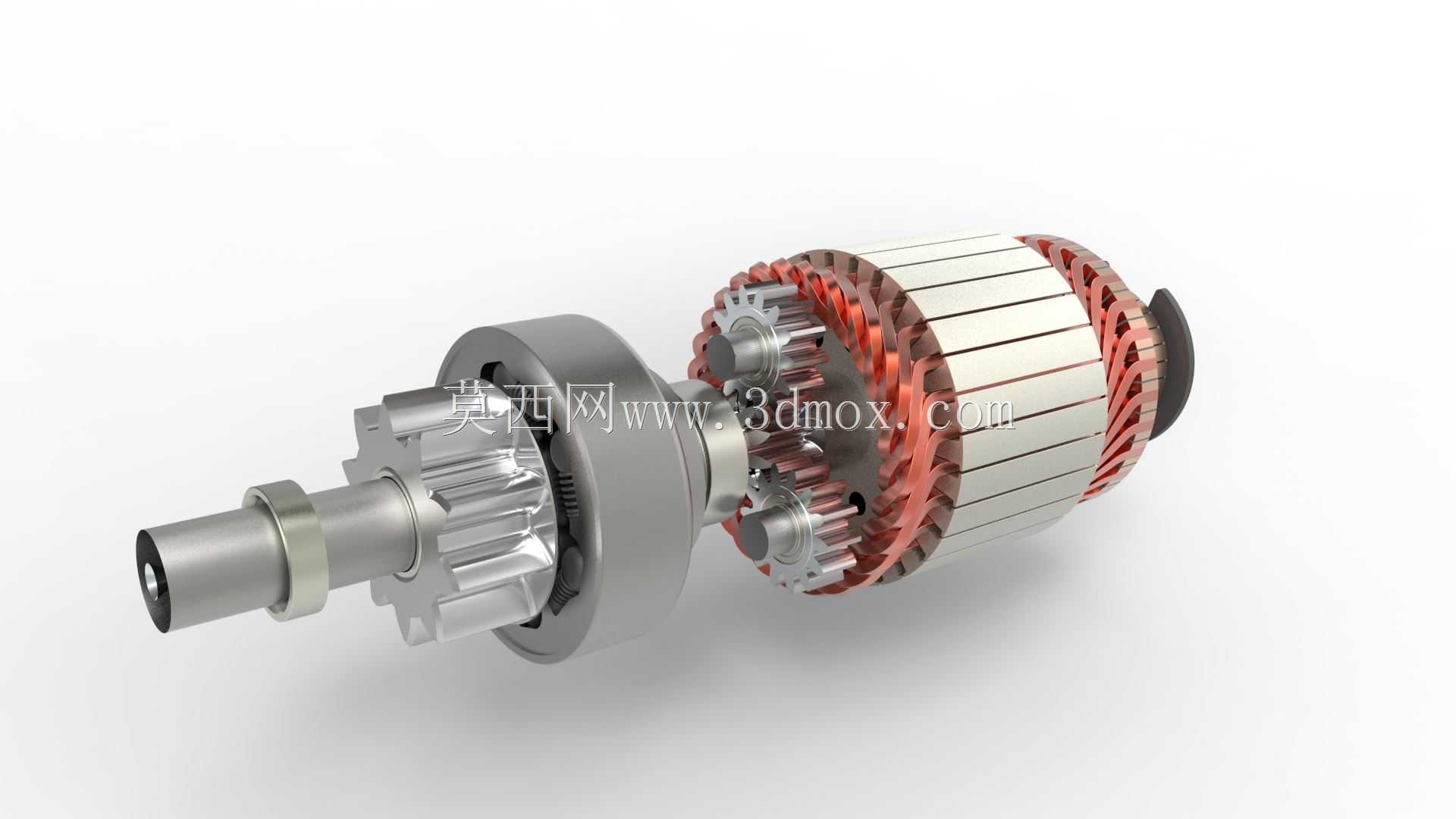

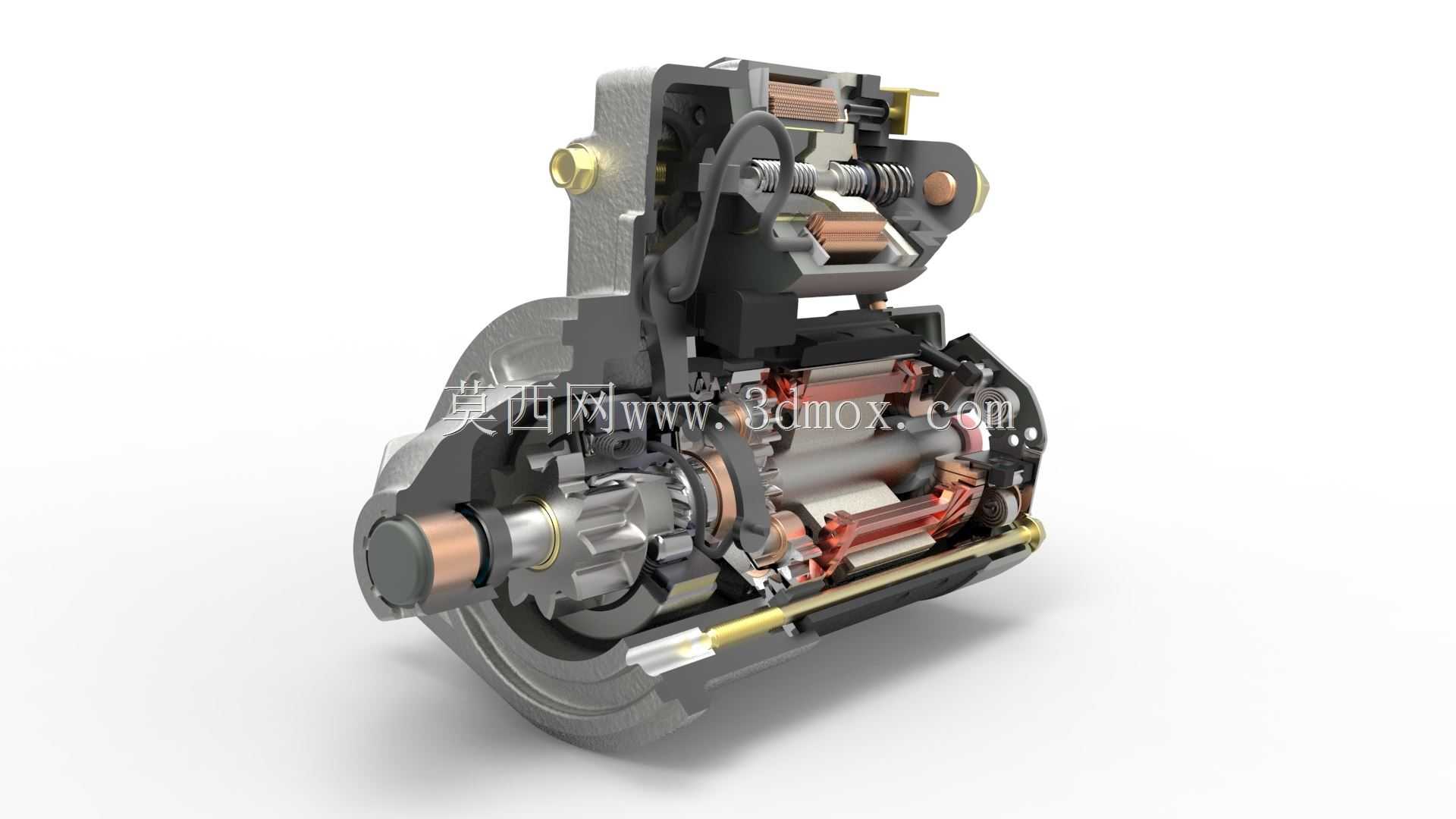

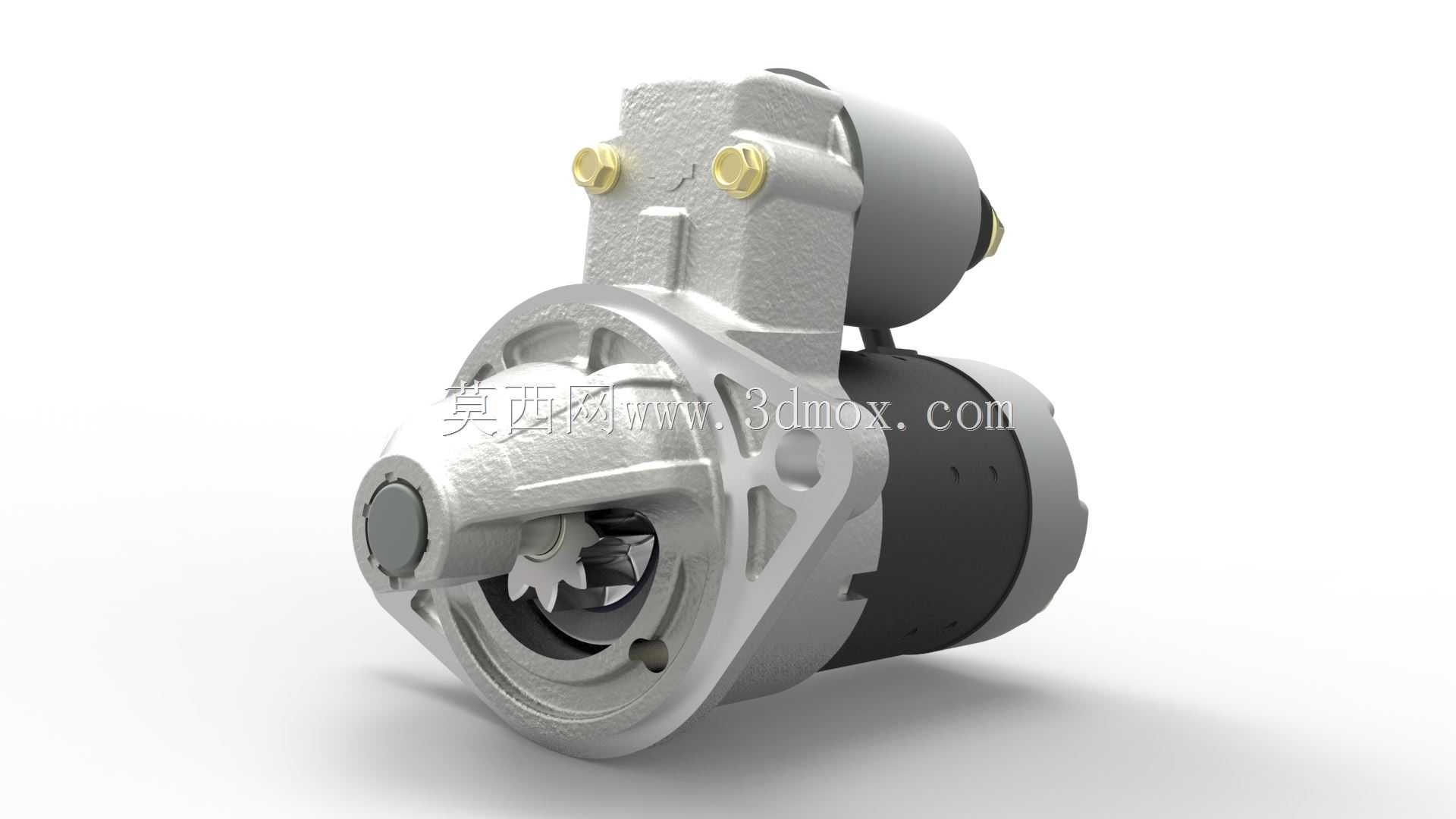

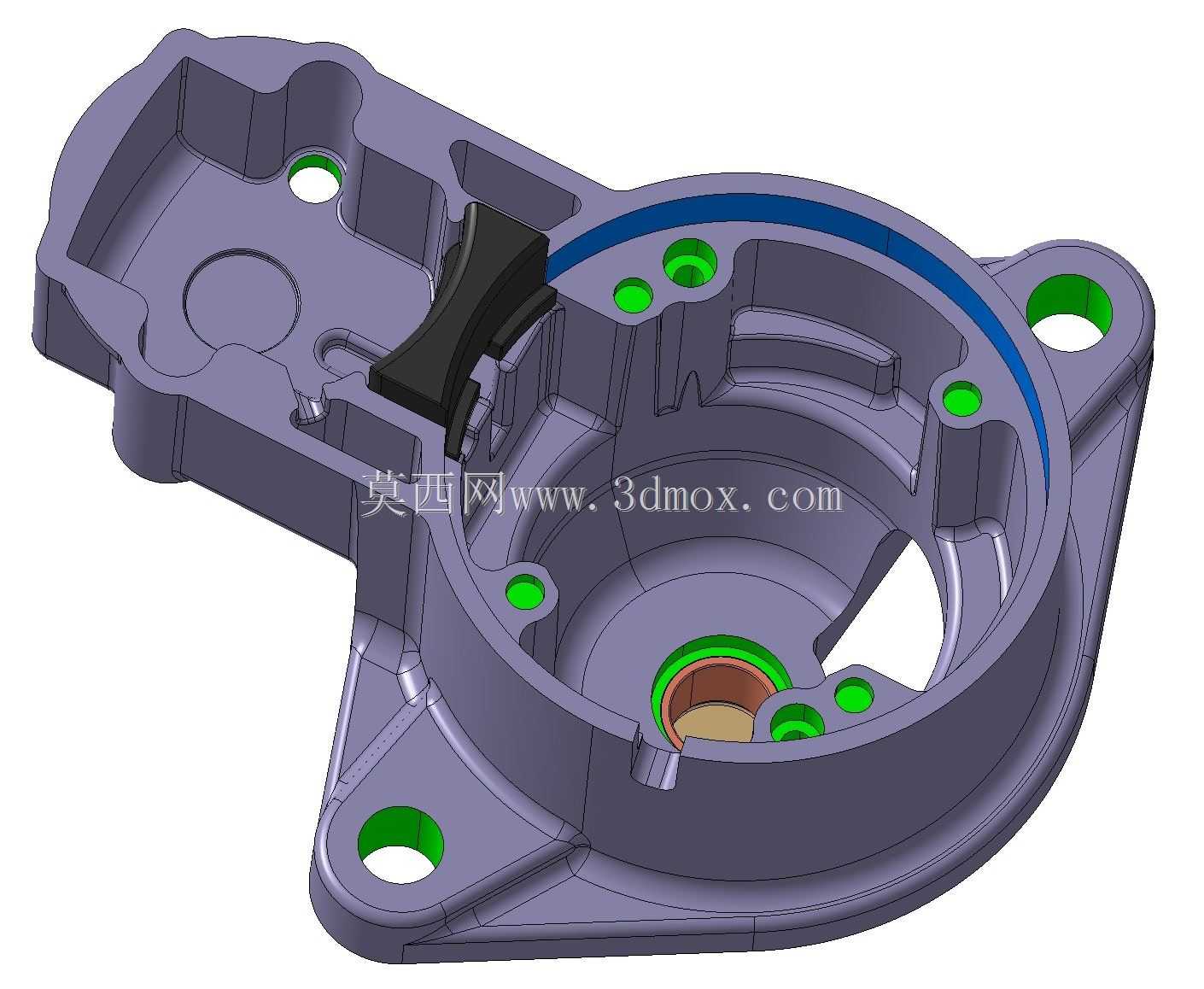

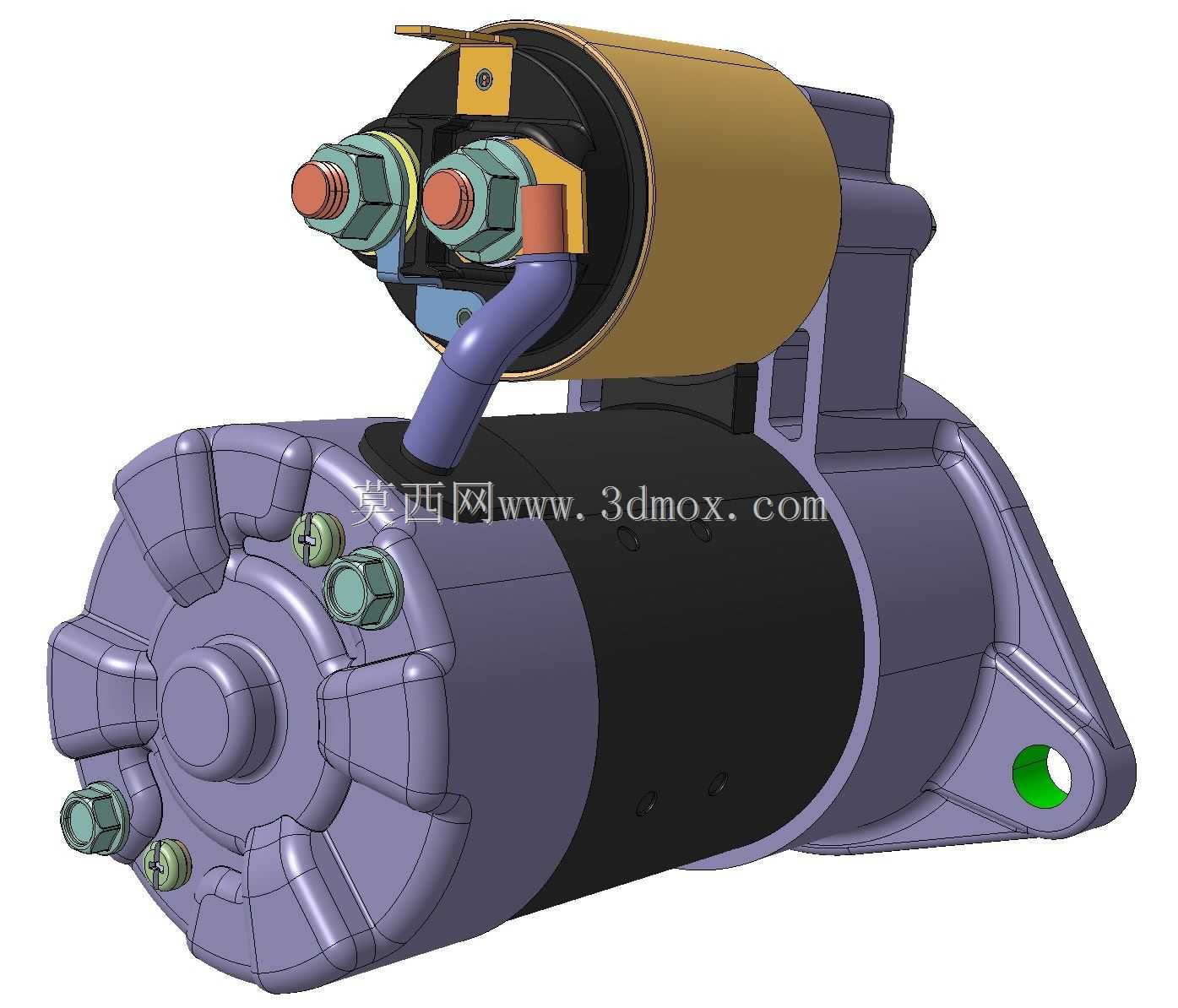

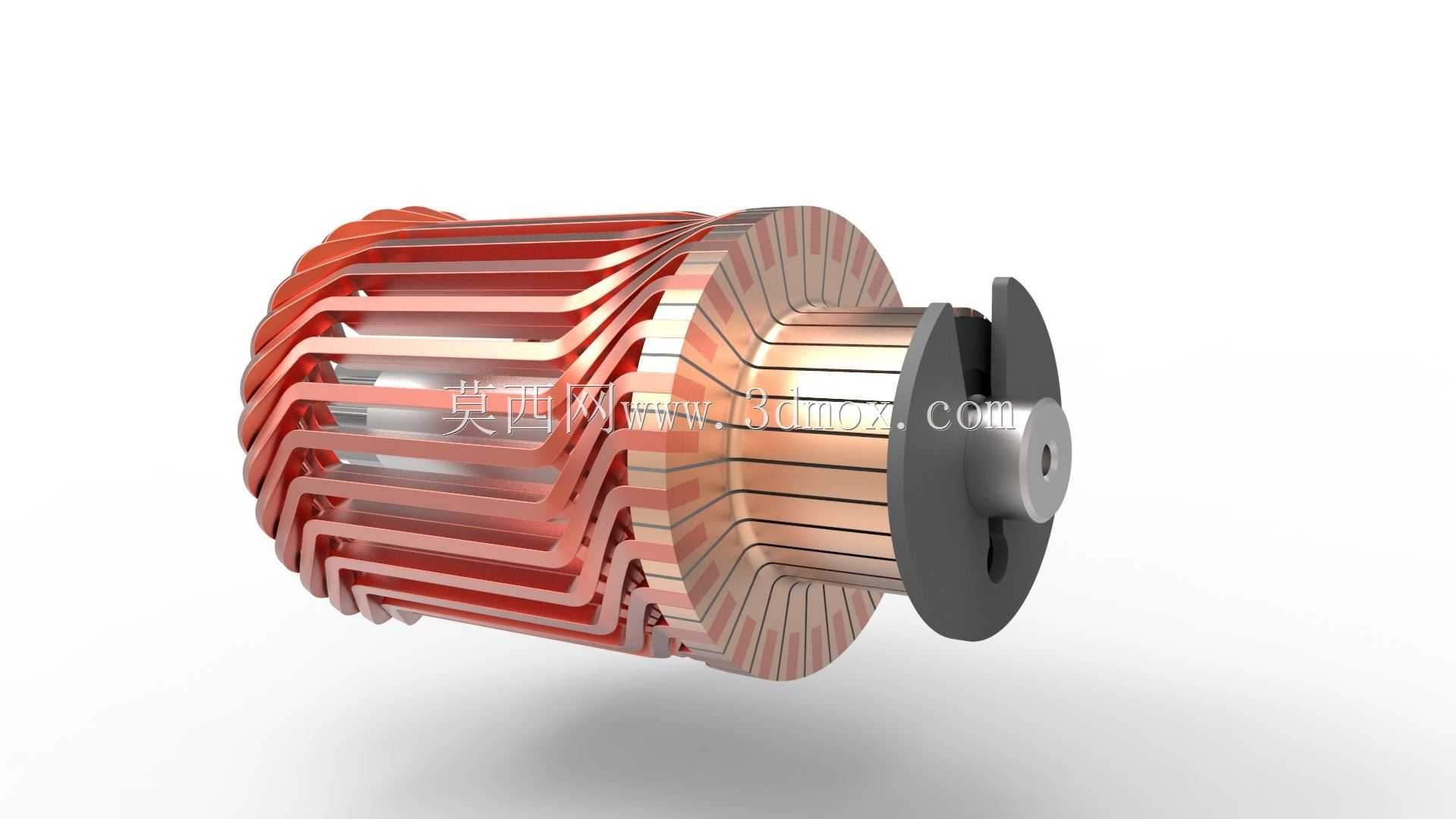

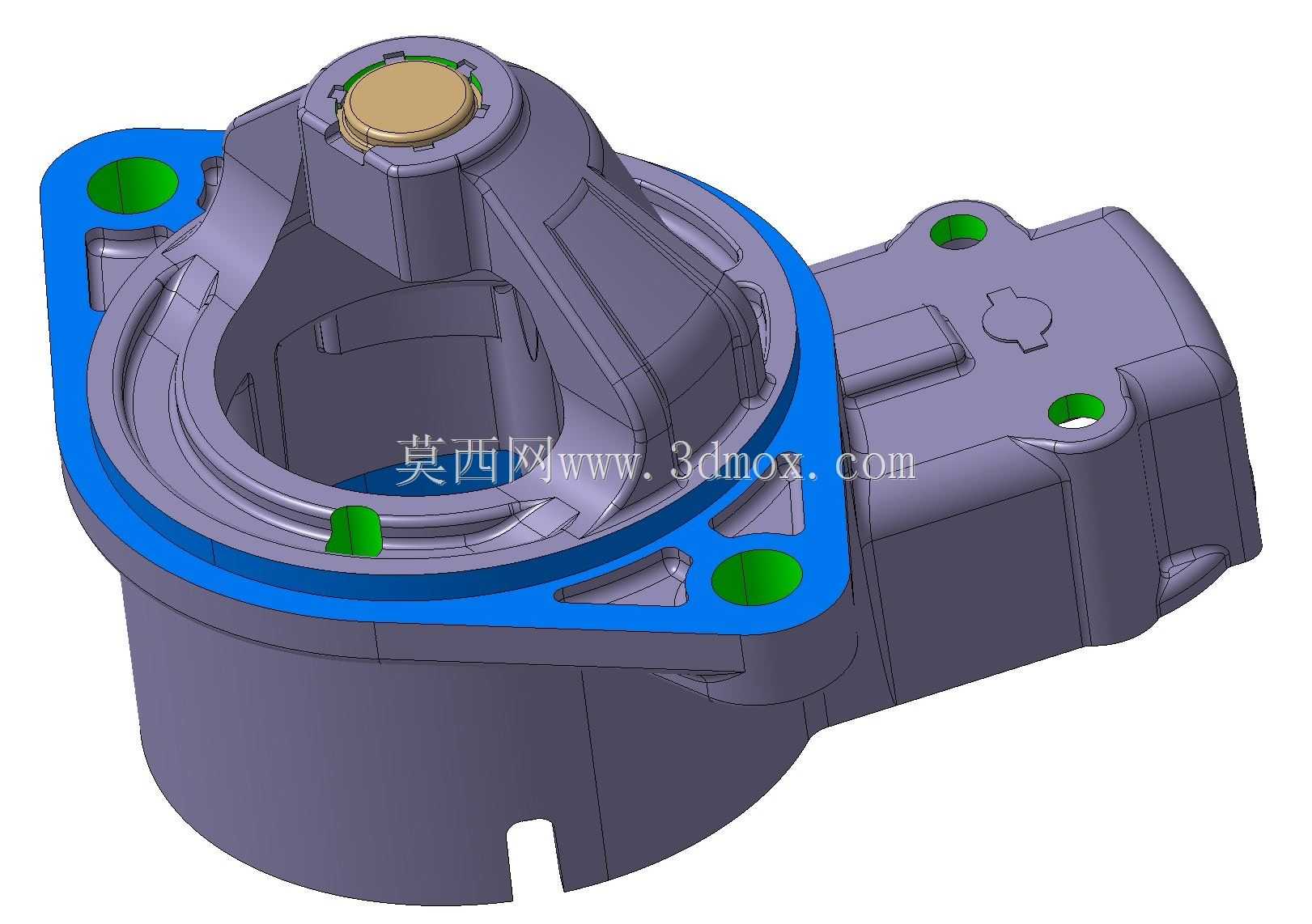

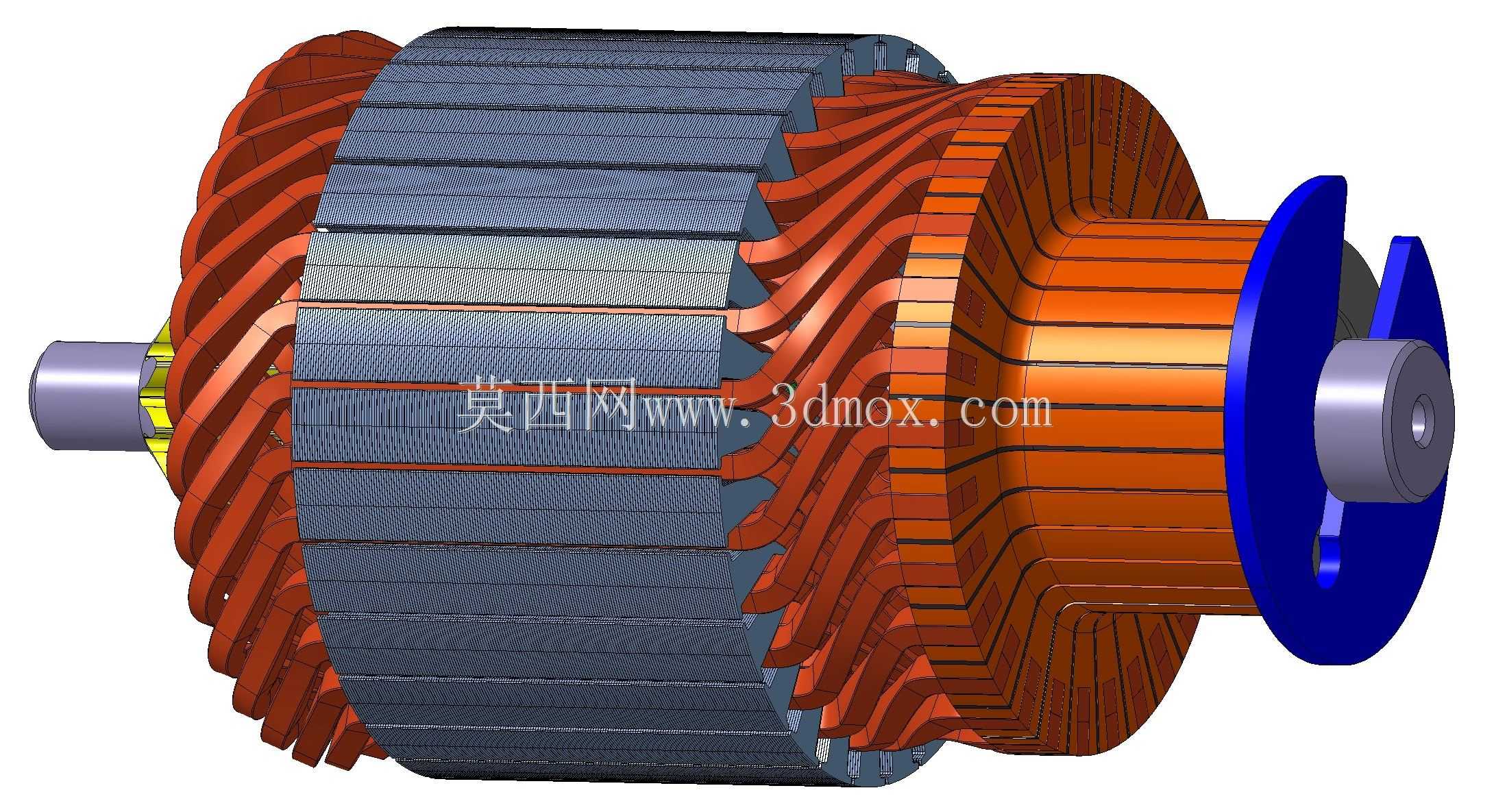

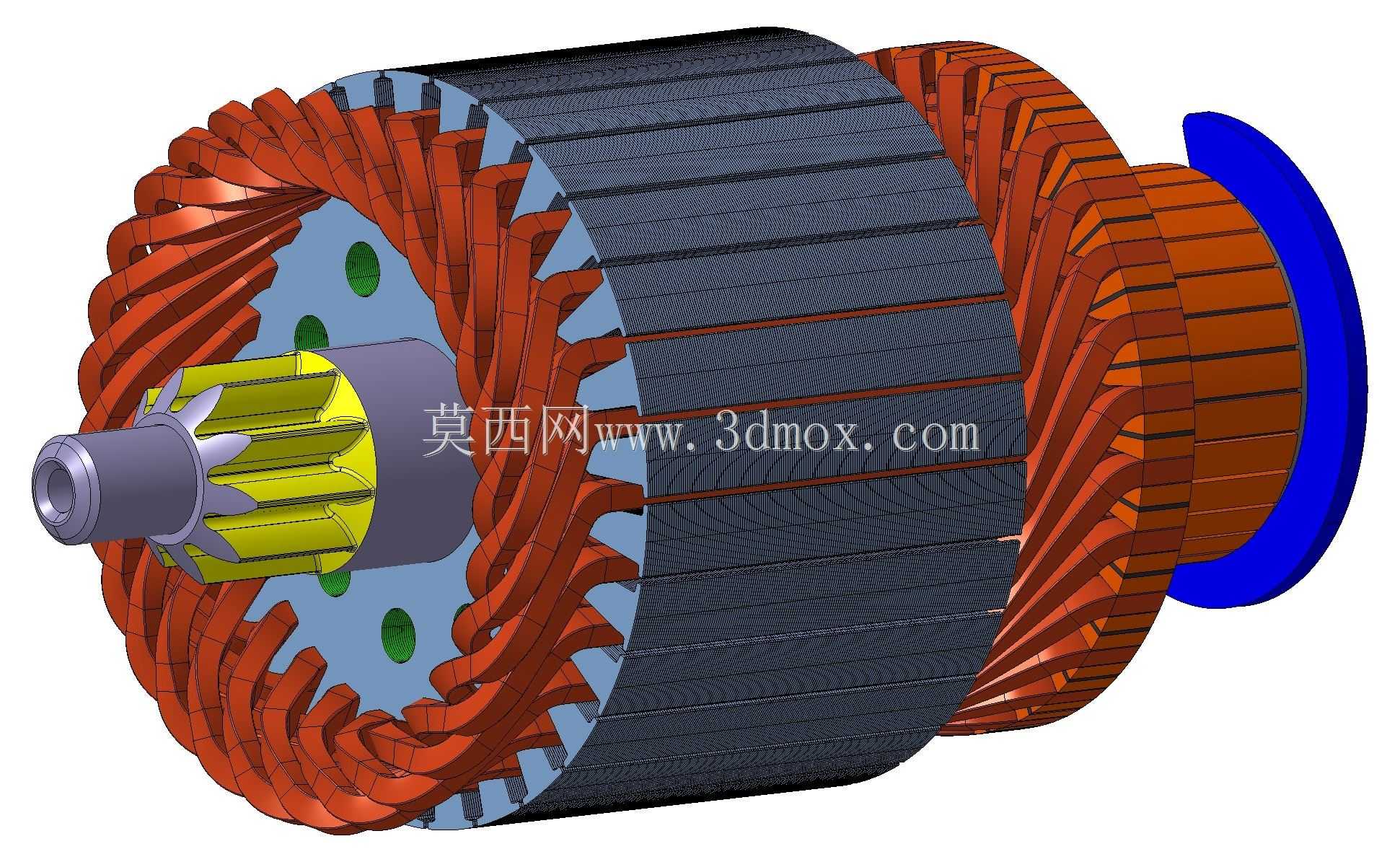

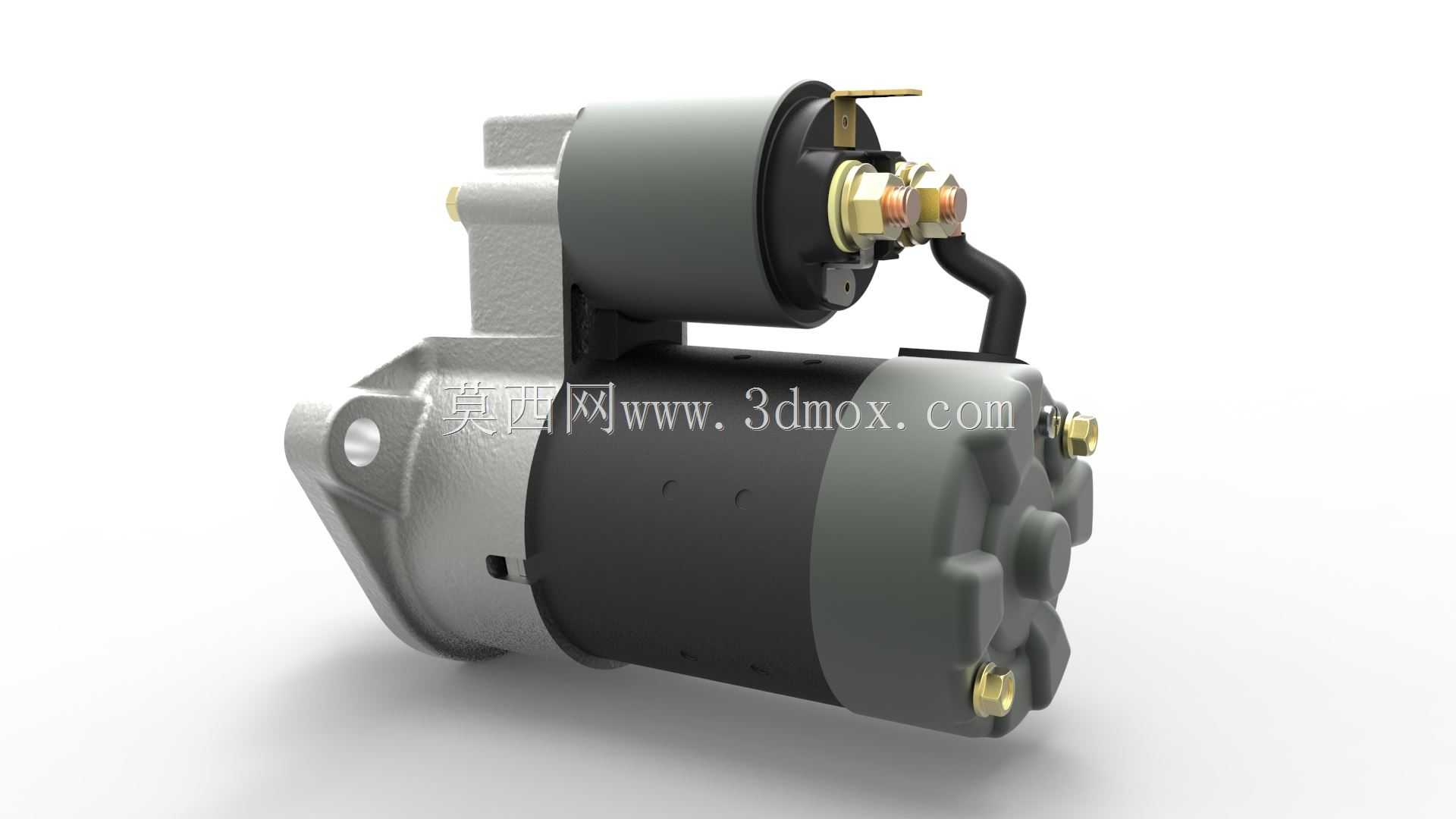

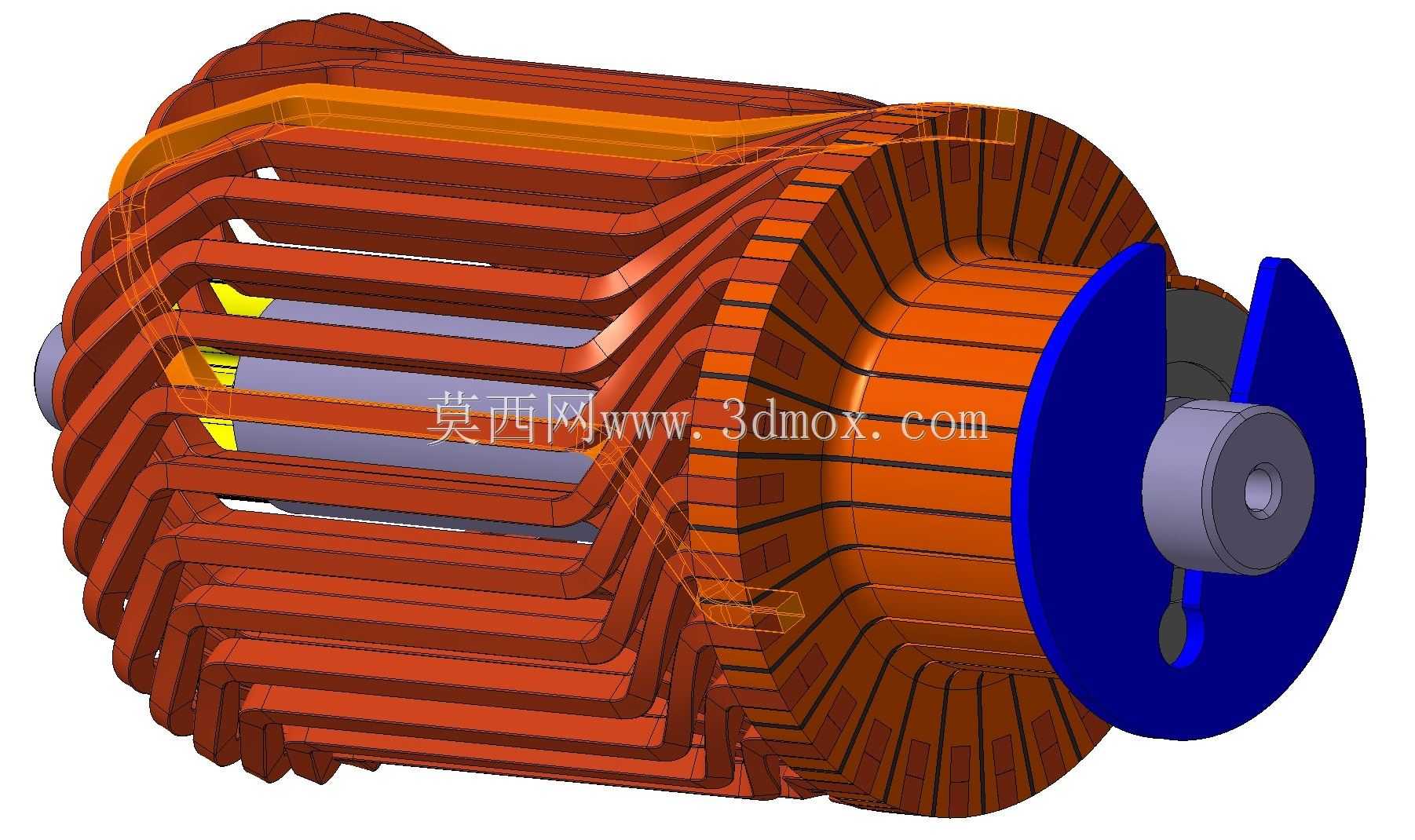

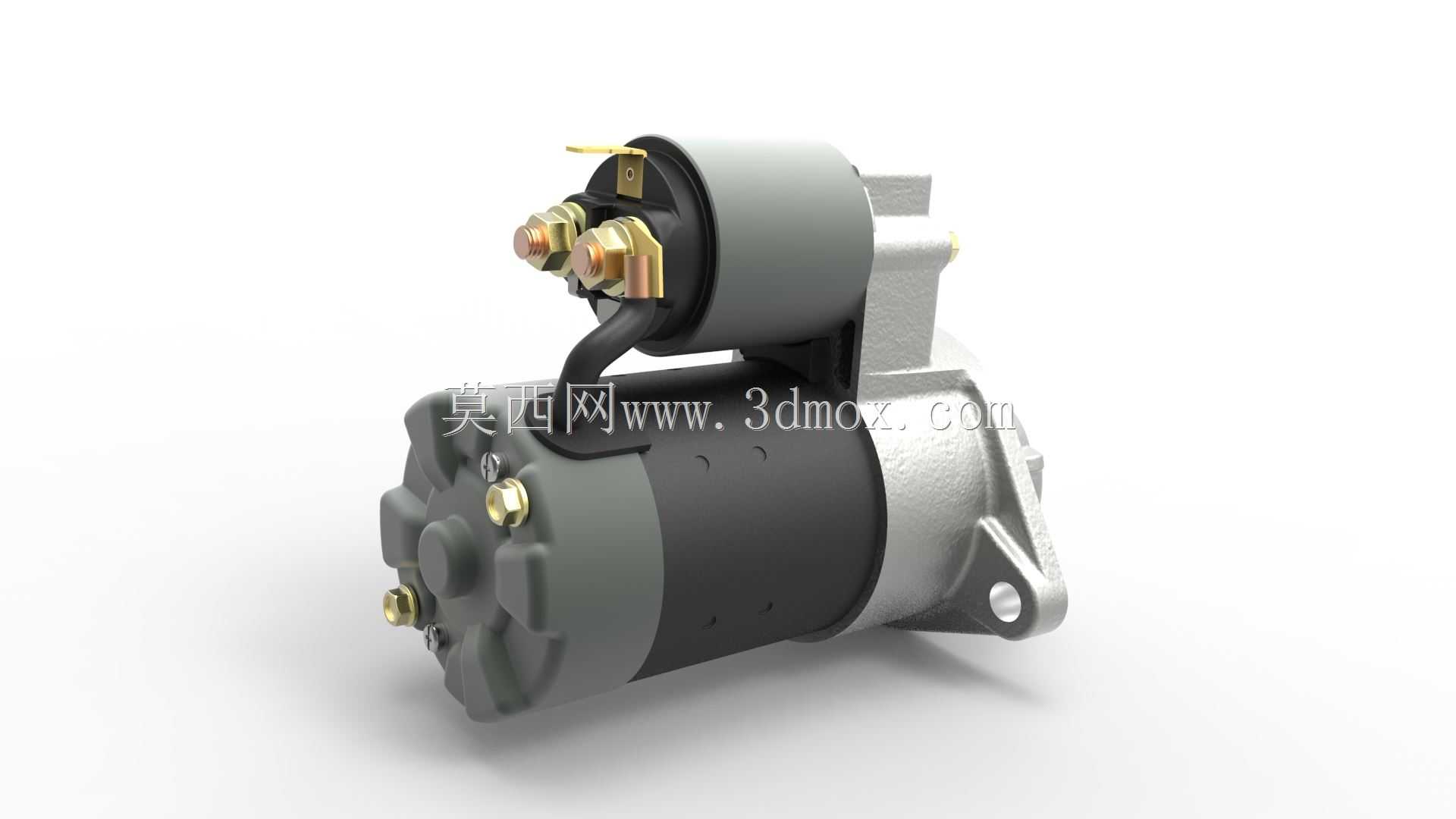

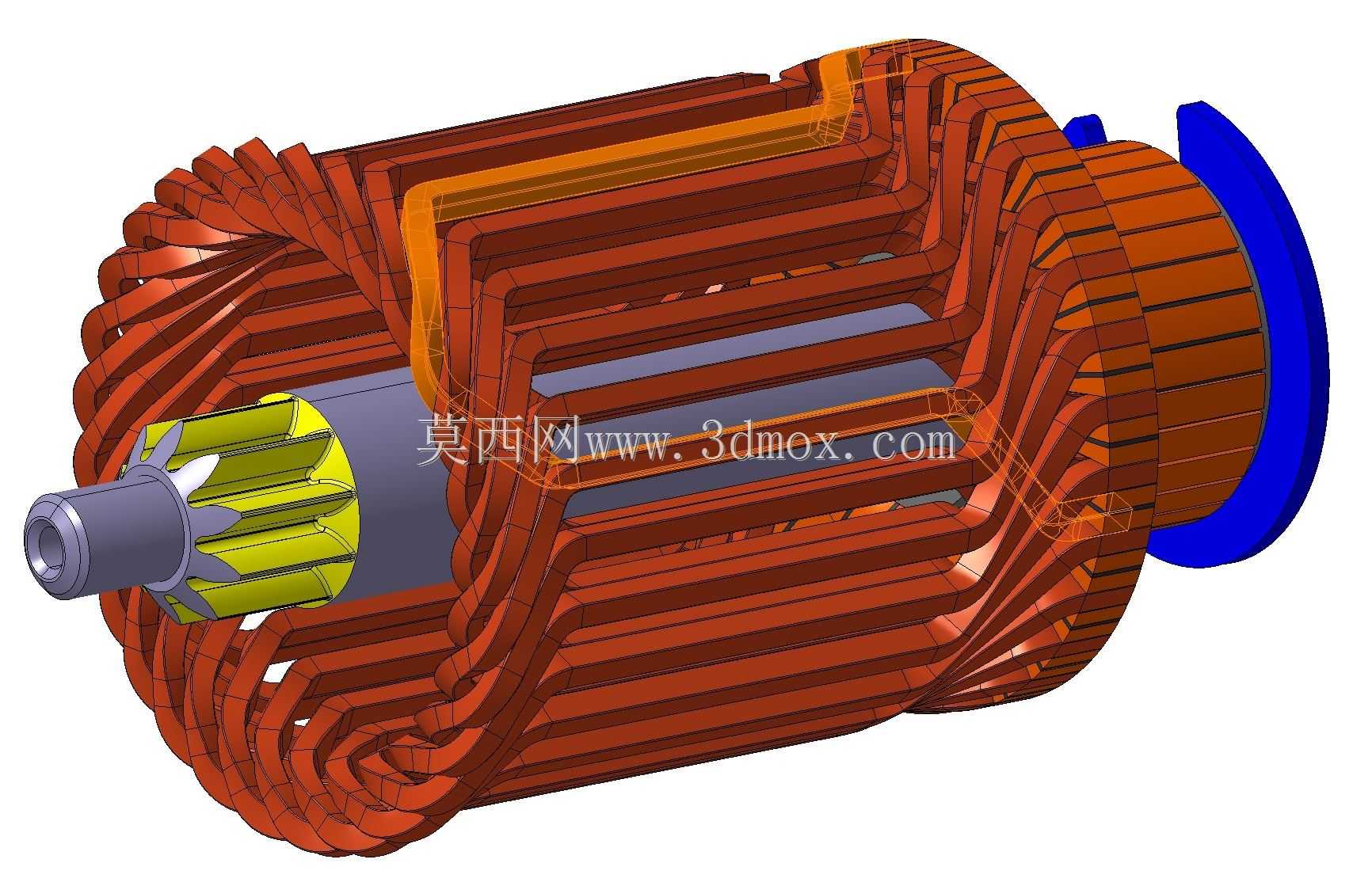

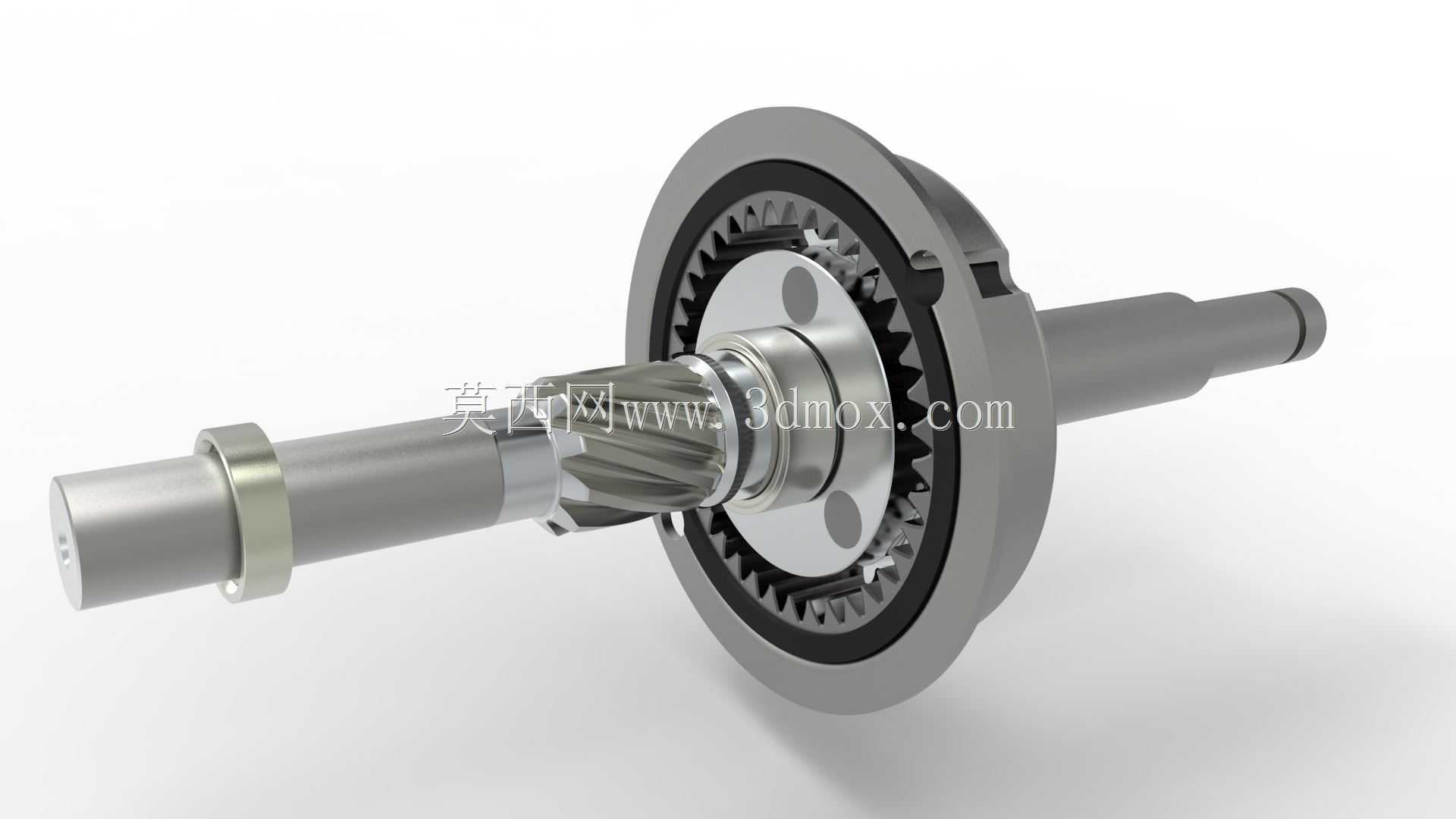

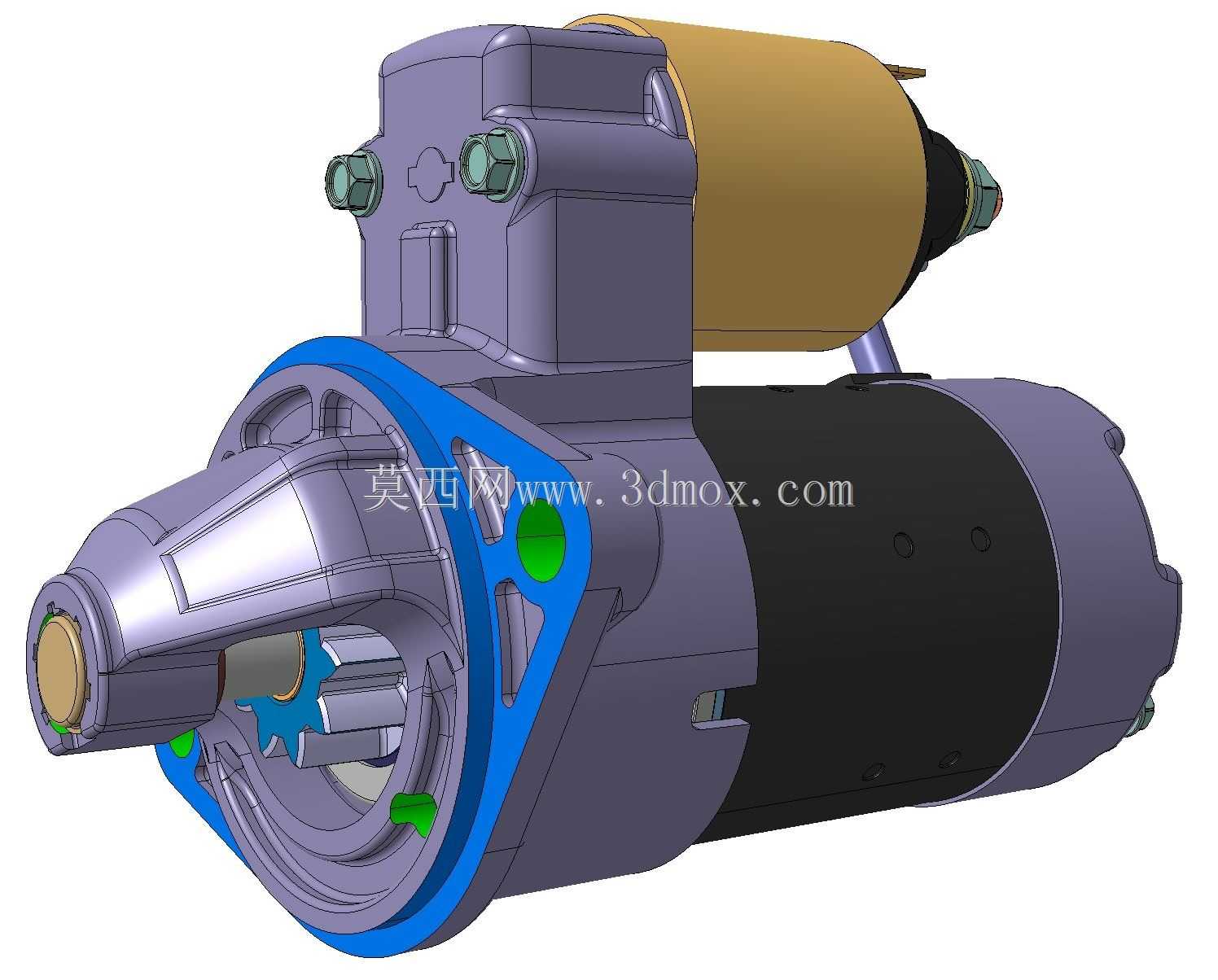

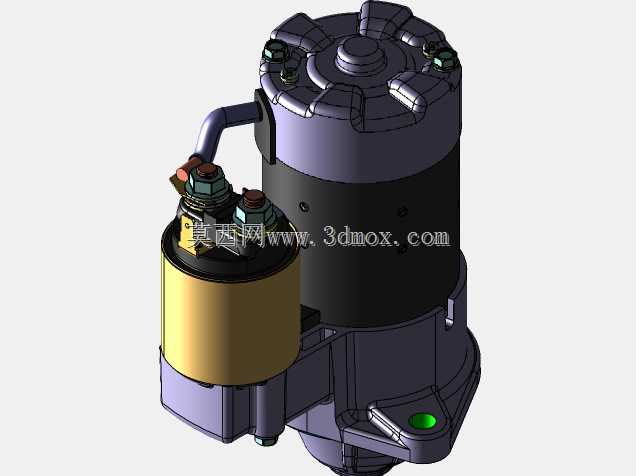

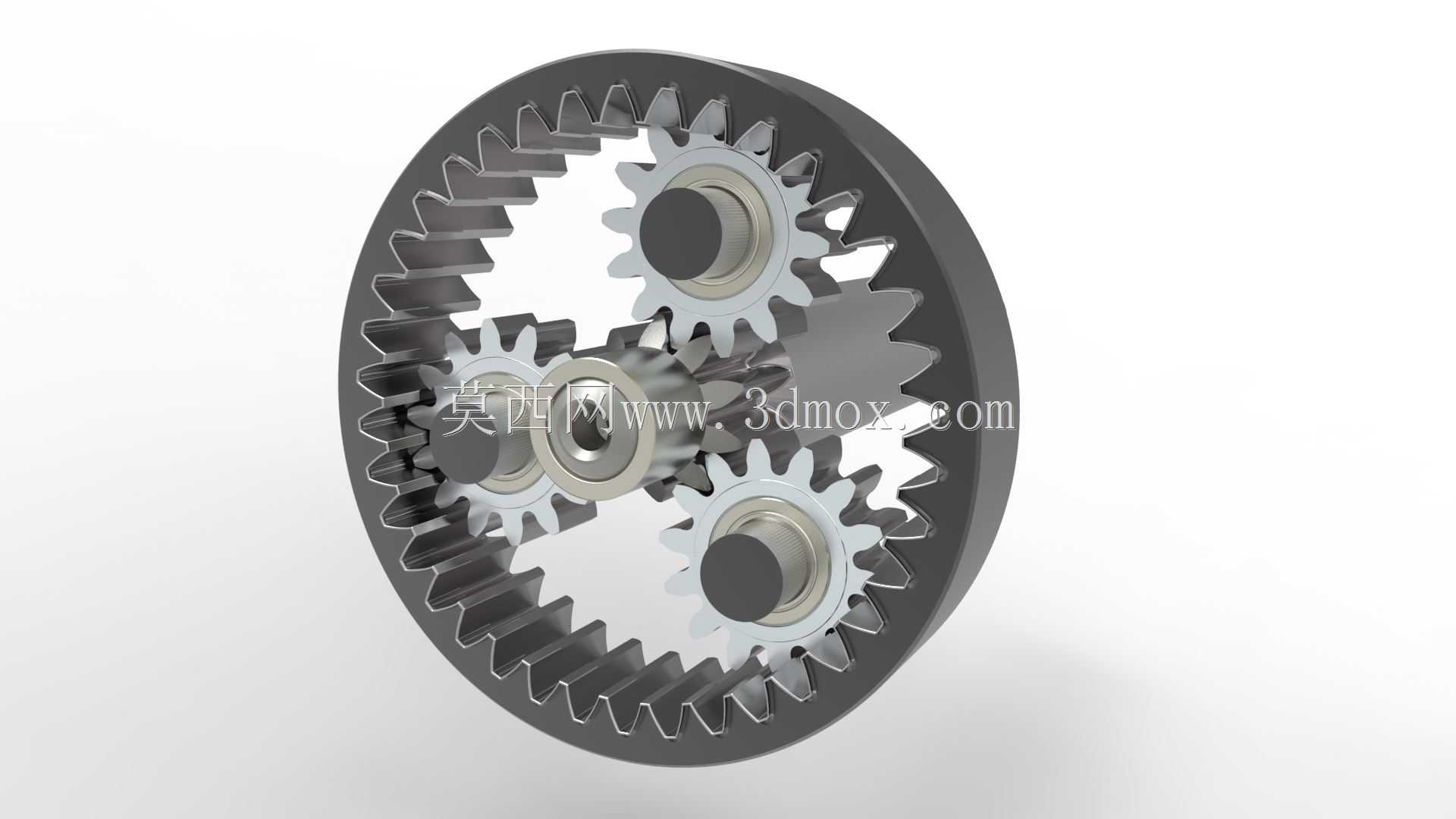

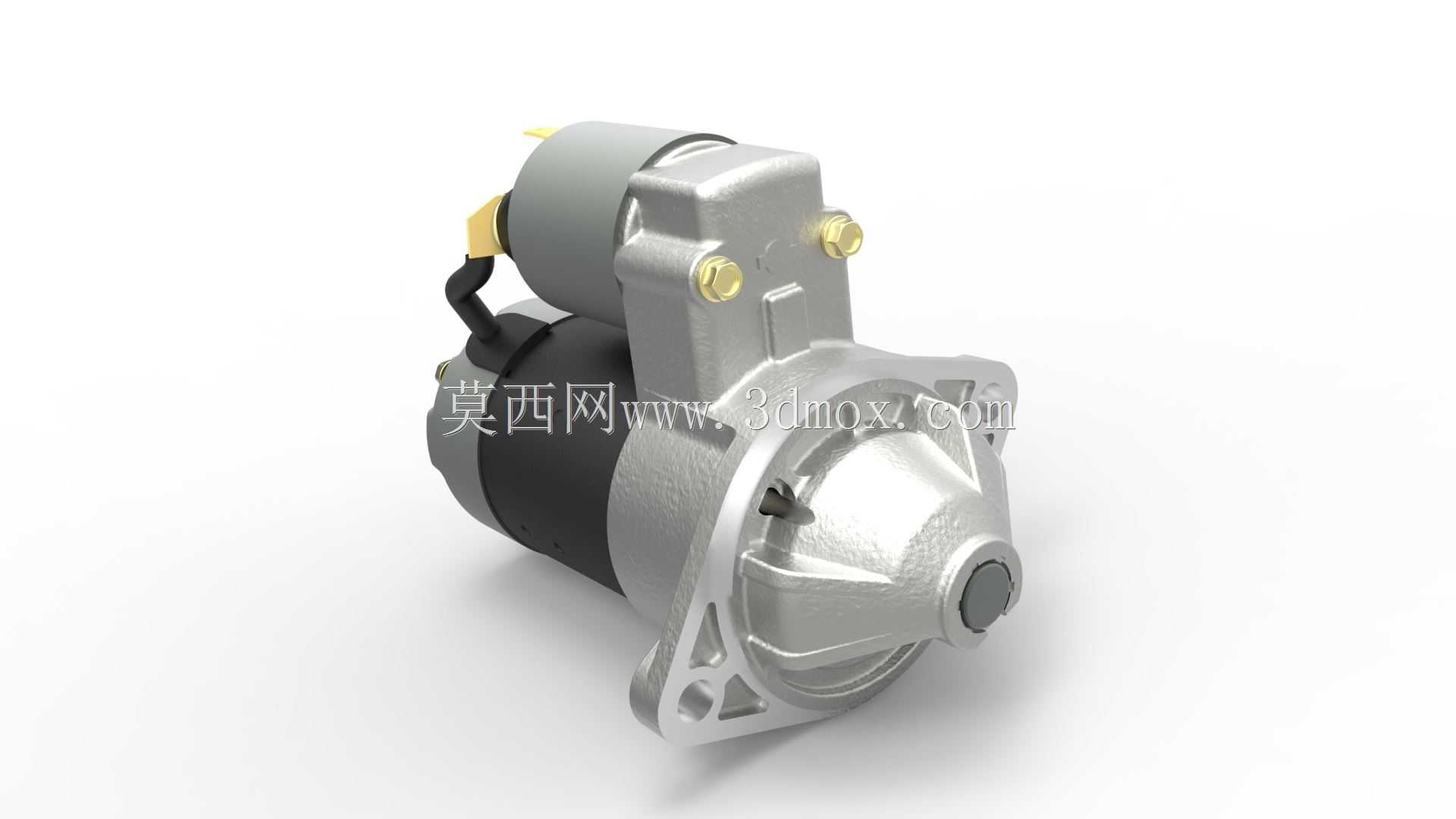

　　这款启动机是适配日产车型的启动核心部件，主要应用在乘用车辆的发动机启动工况，承担着将蓄电池电能转化为机械转矩、带动发动机曲轴完成初始点火运转的核心作用，是车辆启动系统里不可替代的执行部件。从剖视结构能清晰看到其整体布局，驱动端的齿轮输出机构、中间的传动离合组件、尾部的直流电机单元沿轴向依次排布，各部件的安装边界清晰，整体径向最大尺寸集中在电机壳体段，轴向安装尺寸匹配日产车型发动机舱预留的启动机安装位，安装法兰的孔位对应发动机缸体的固定点位，输出齿轮的行程刚好能与发动机飞轮齿圈完成啮合与脱开动作，不会出现打齿或者啮合不到位的干涉问题。设计上采用了经典的直流串励电机加单向离合器的结构逻辑，转子绕组、换向器的排布完全按照实物逆向还原，

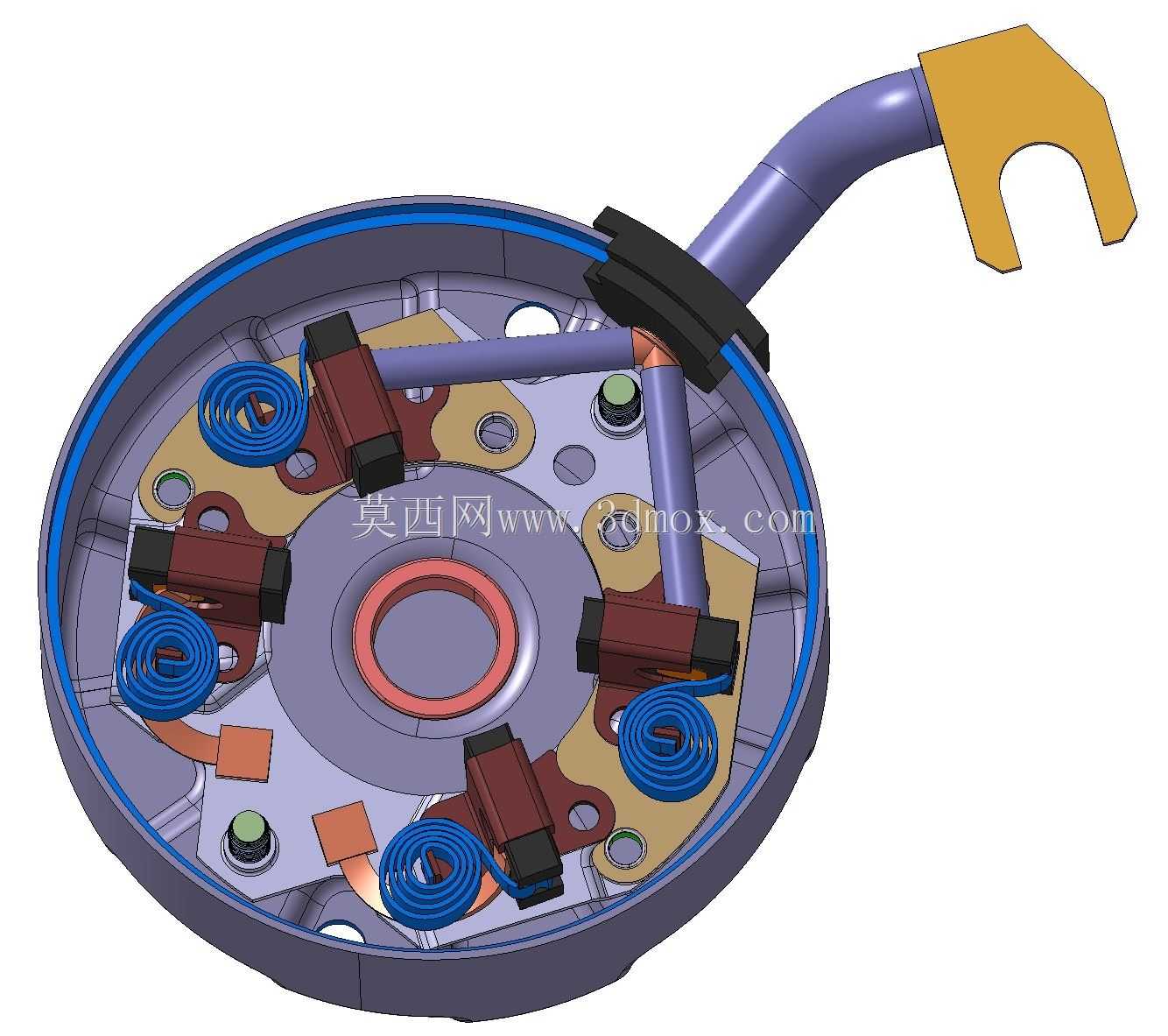

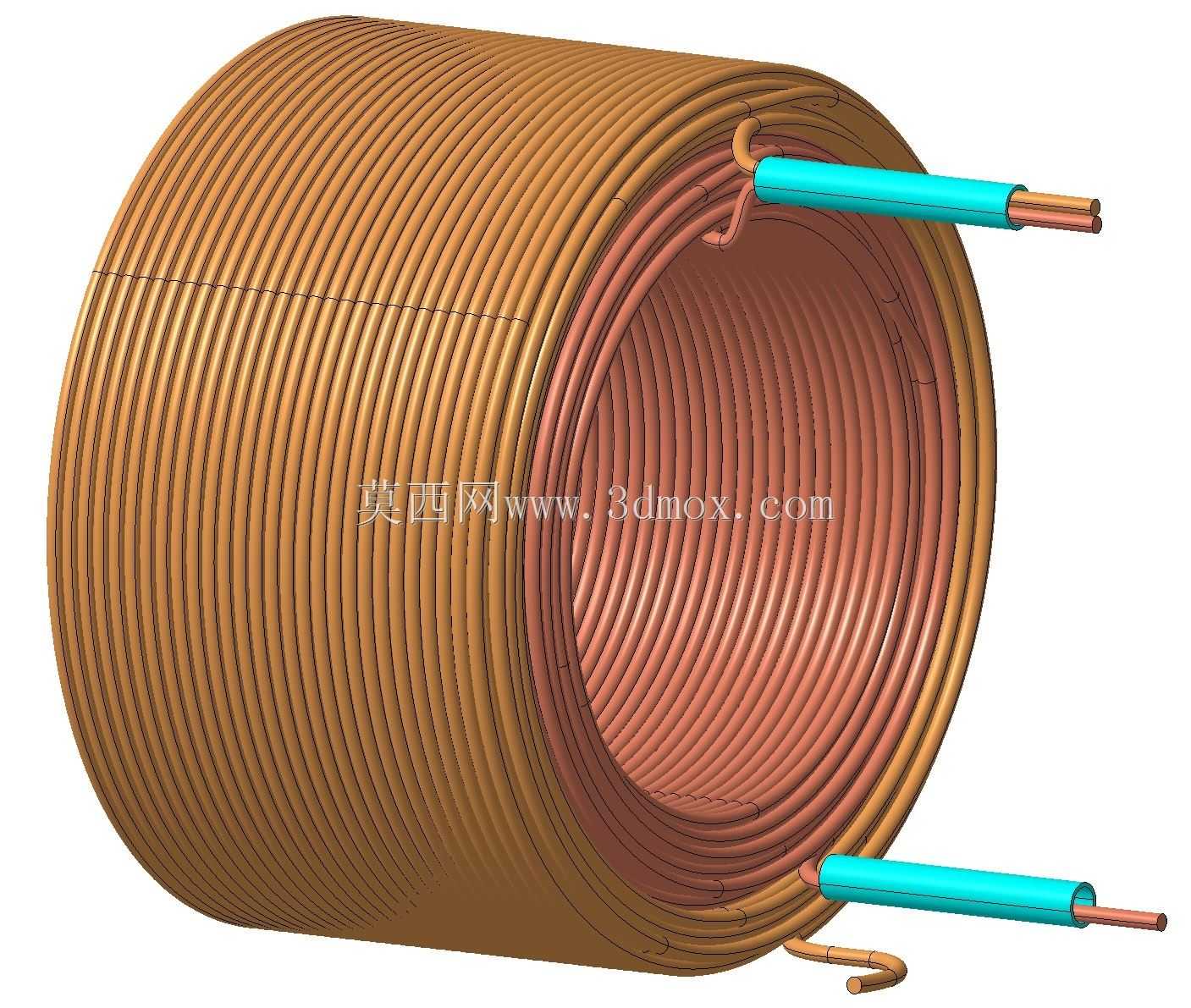

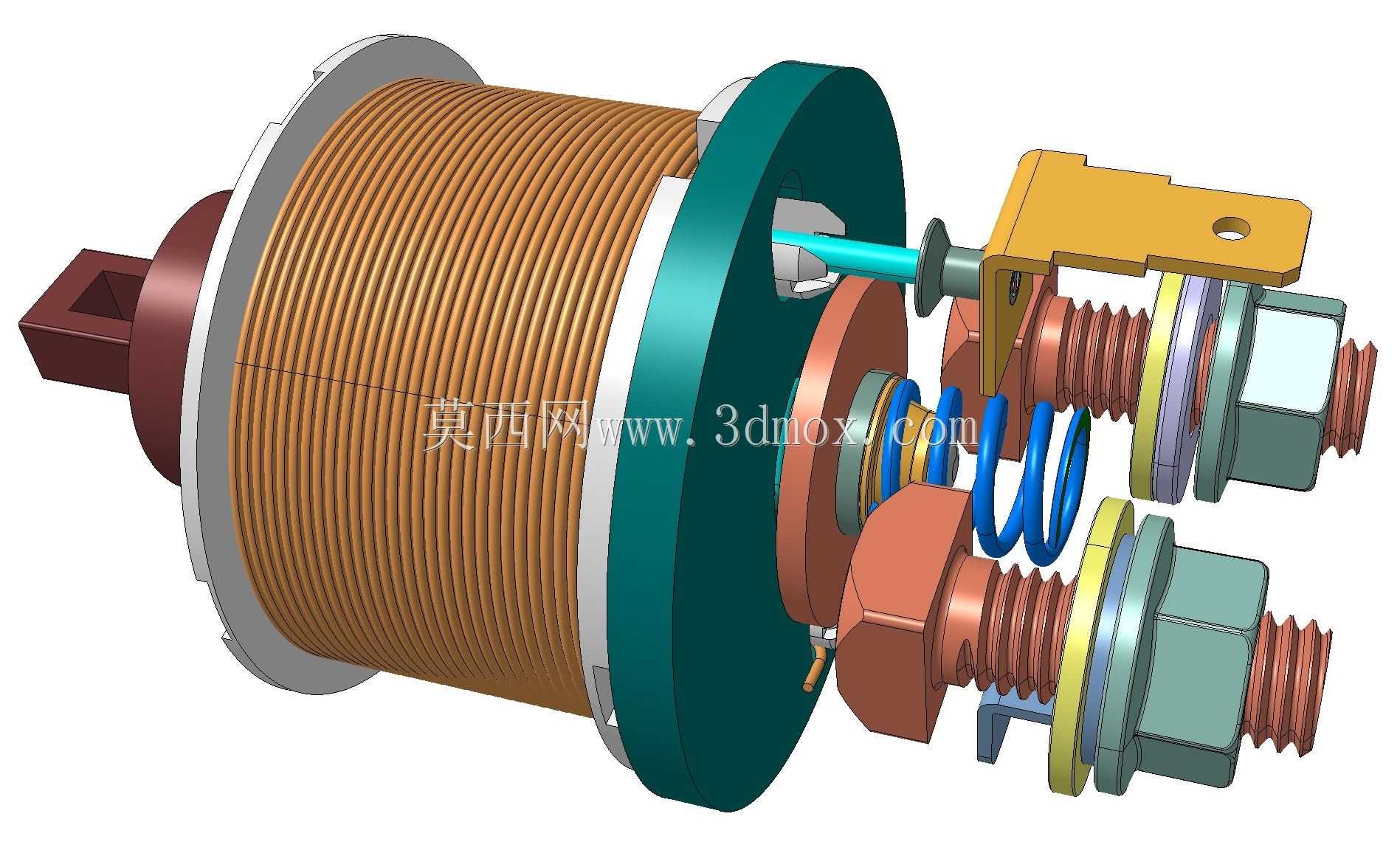

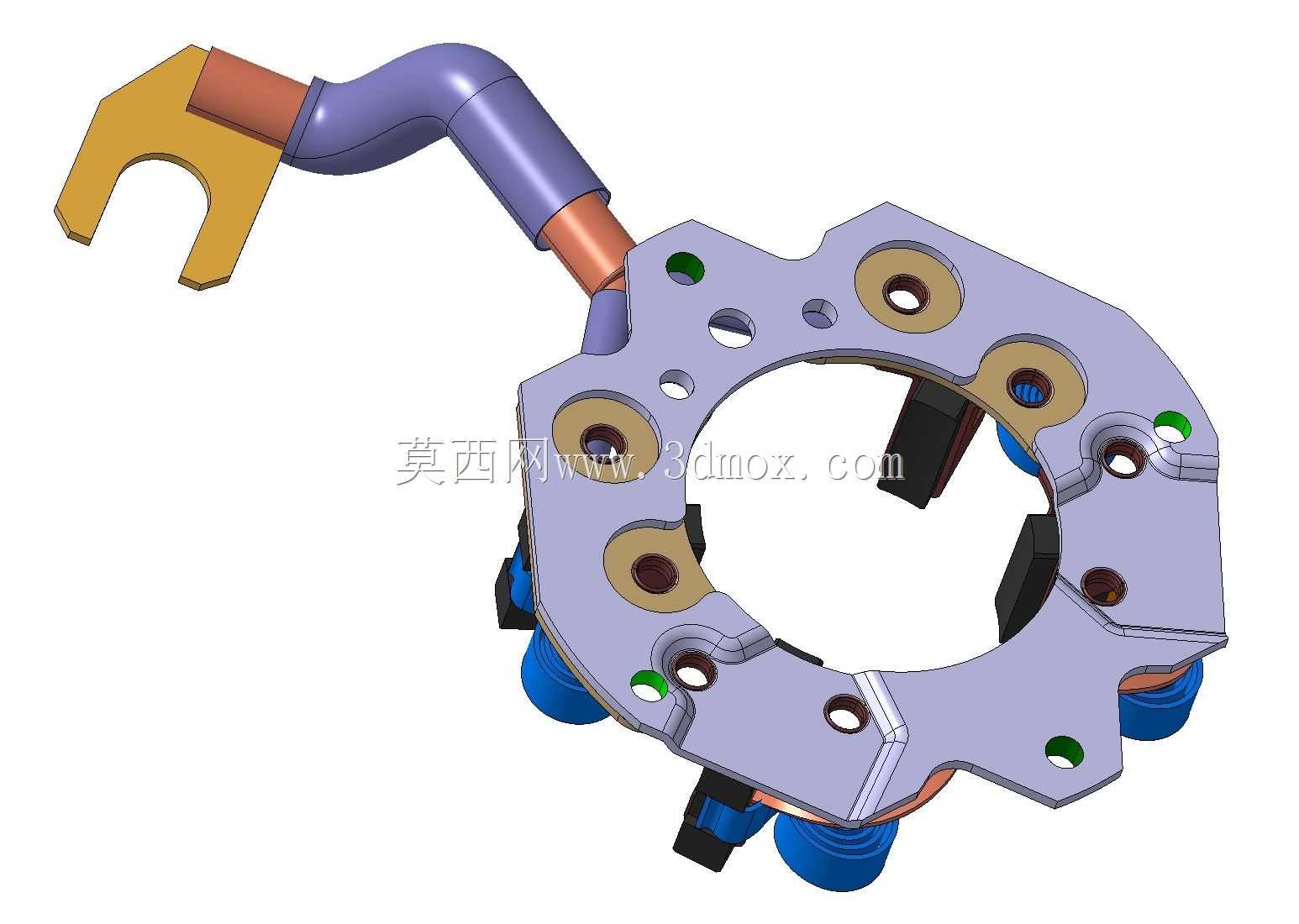

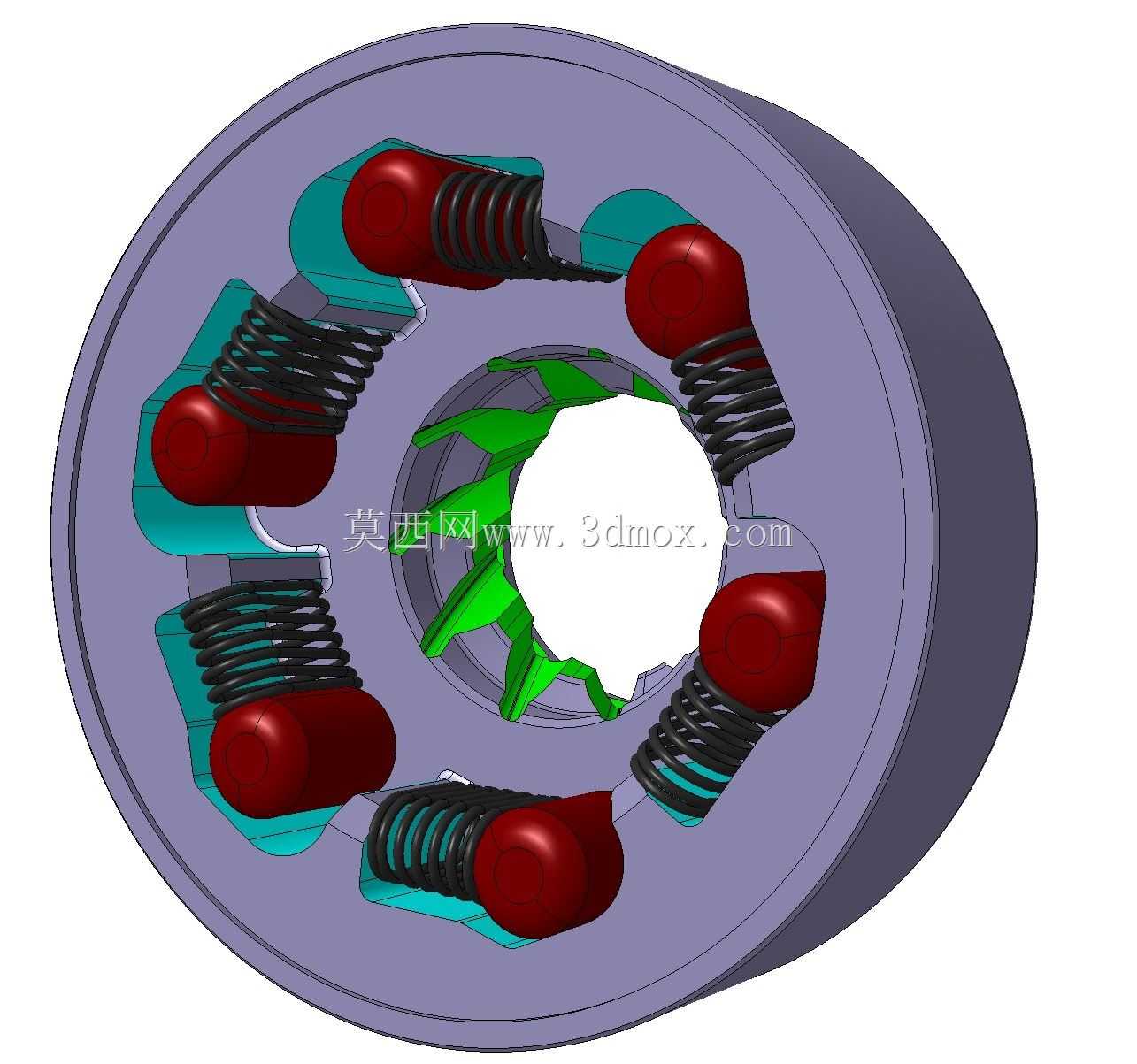

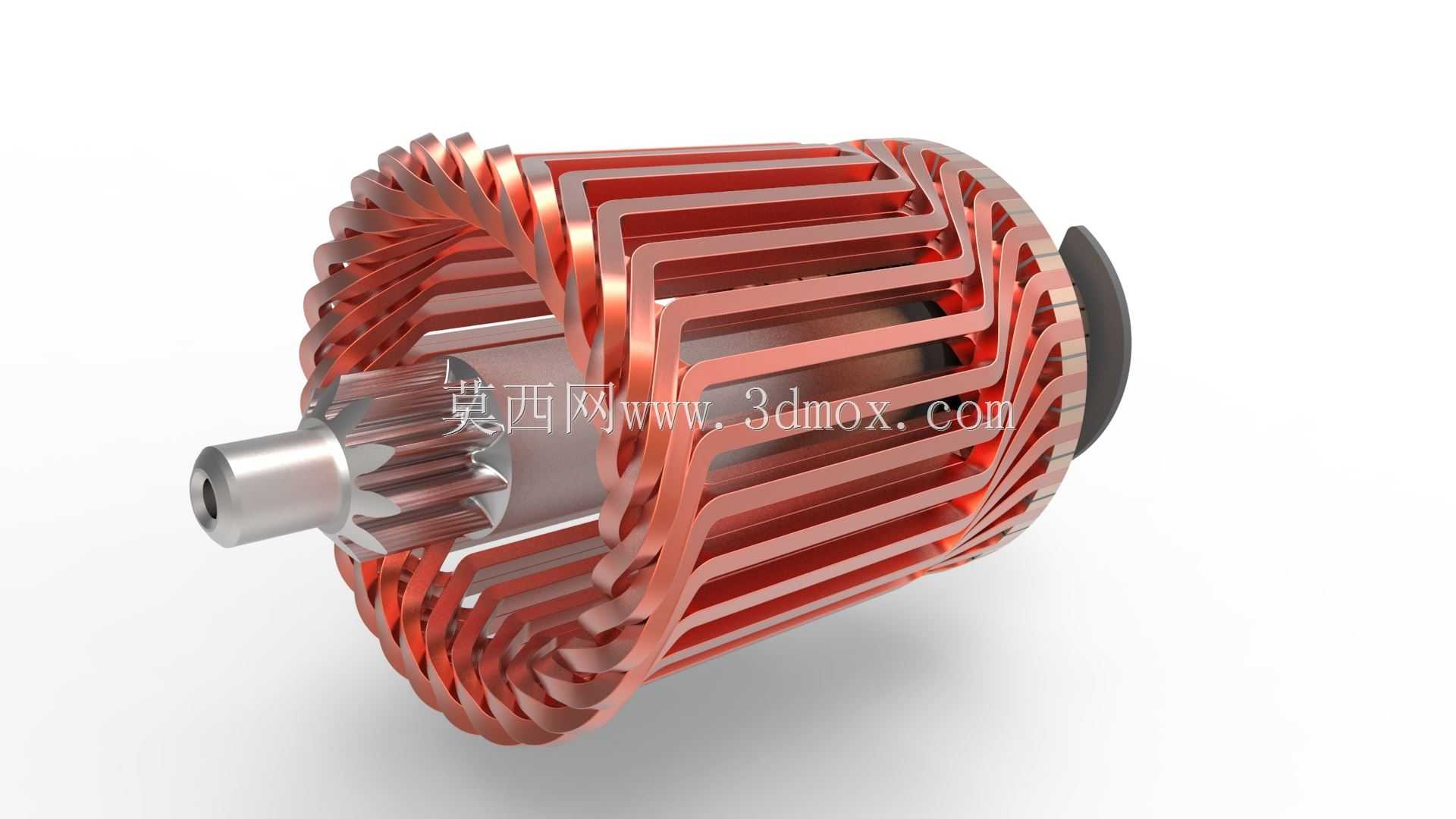

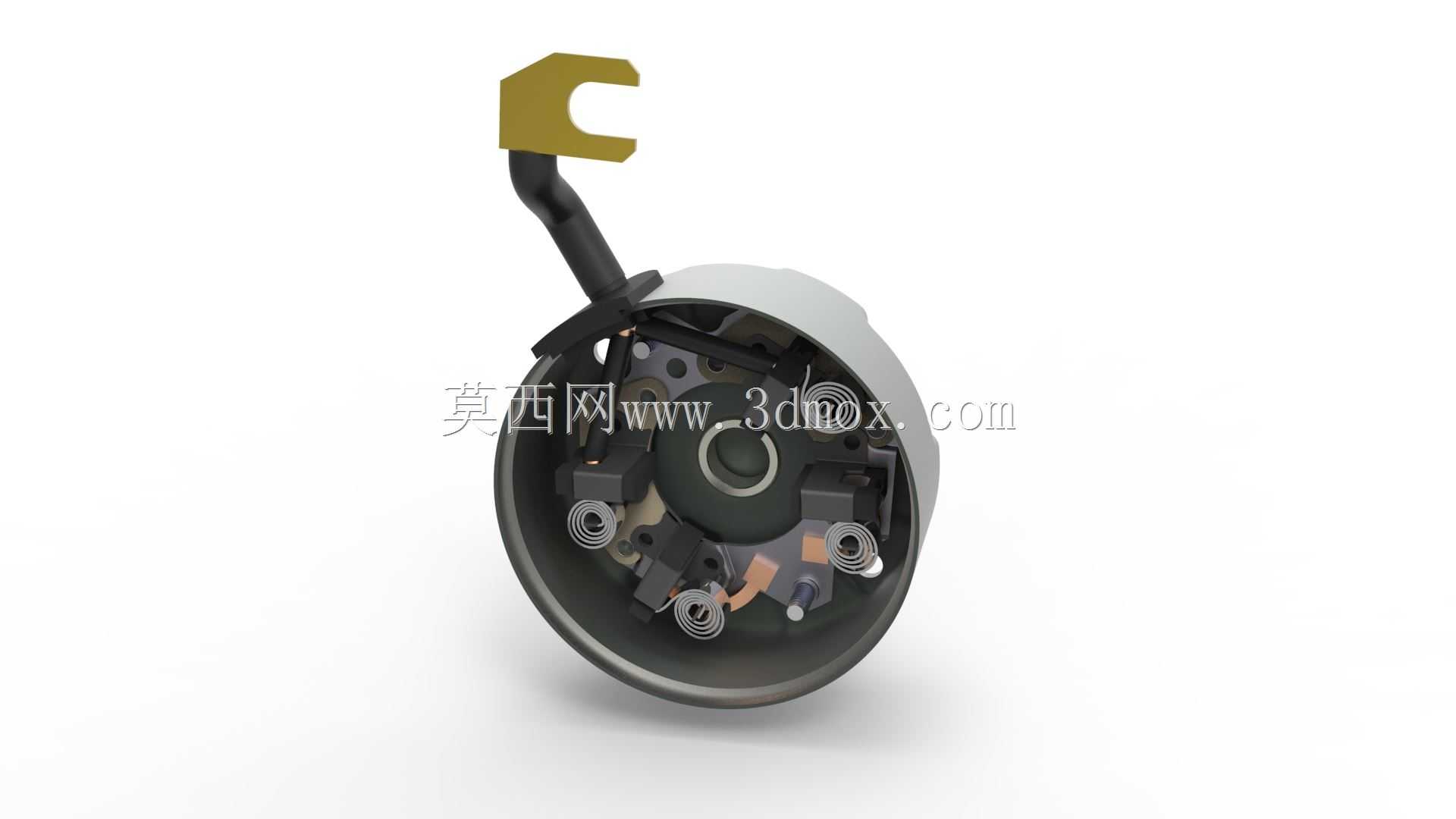

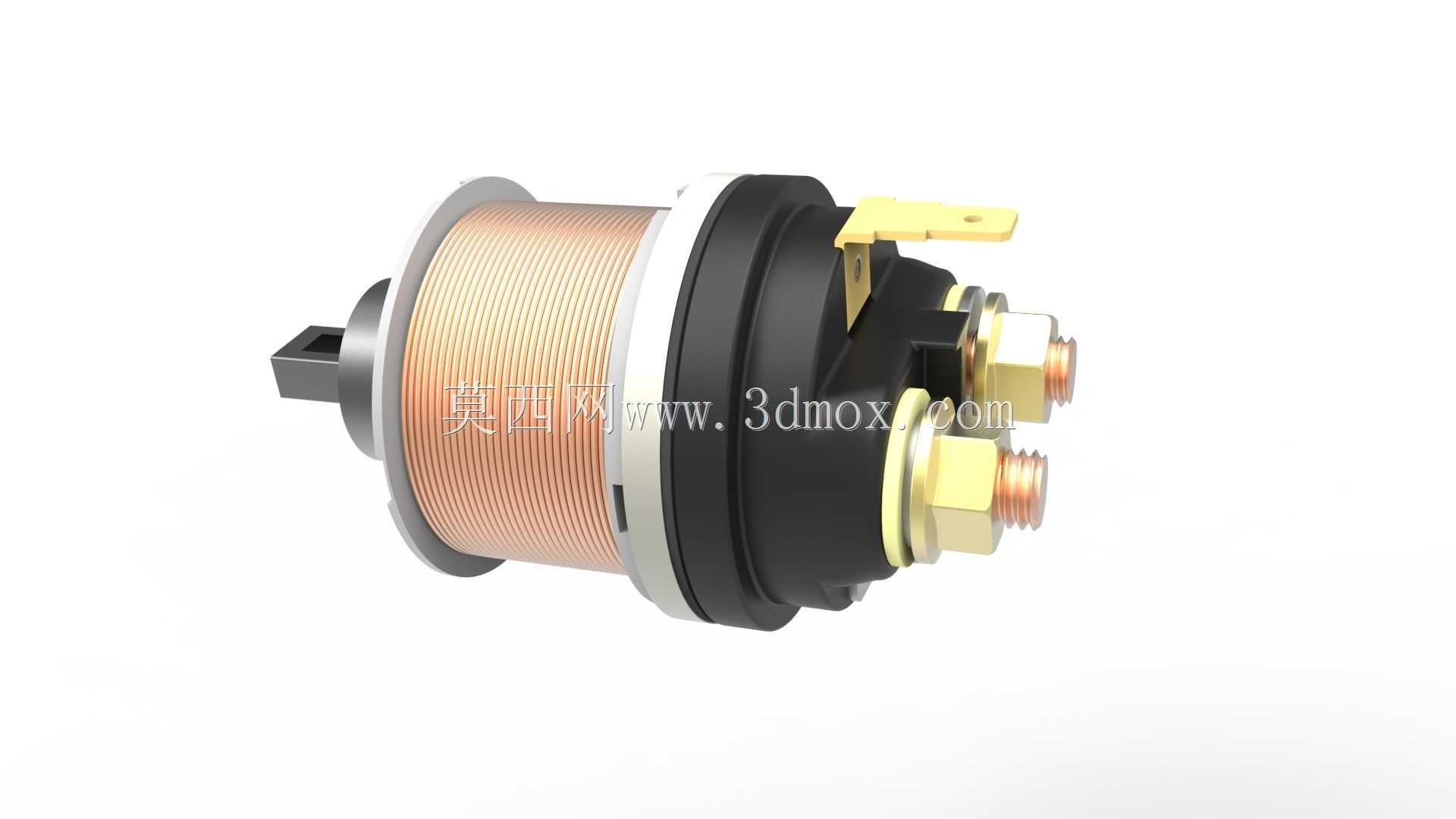

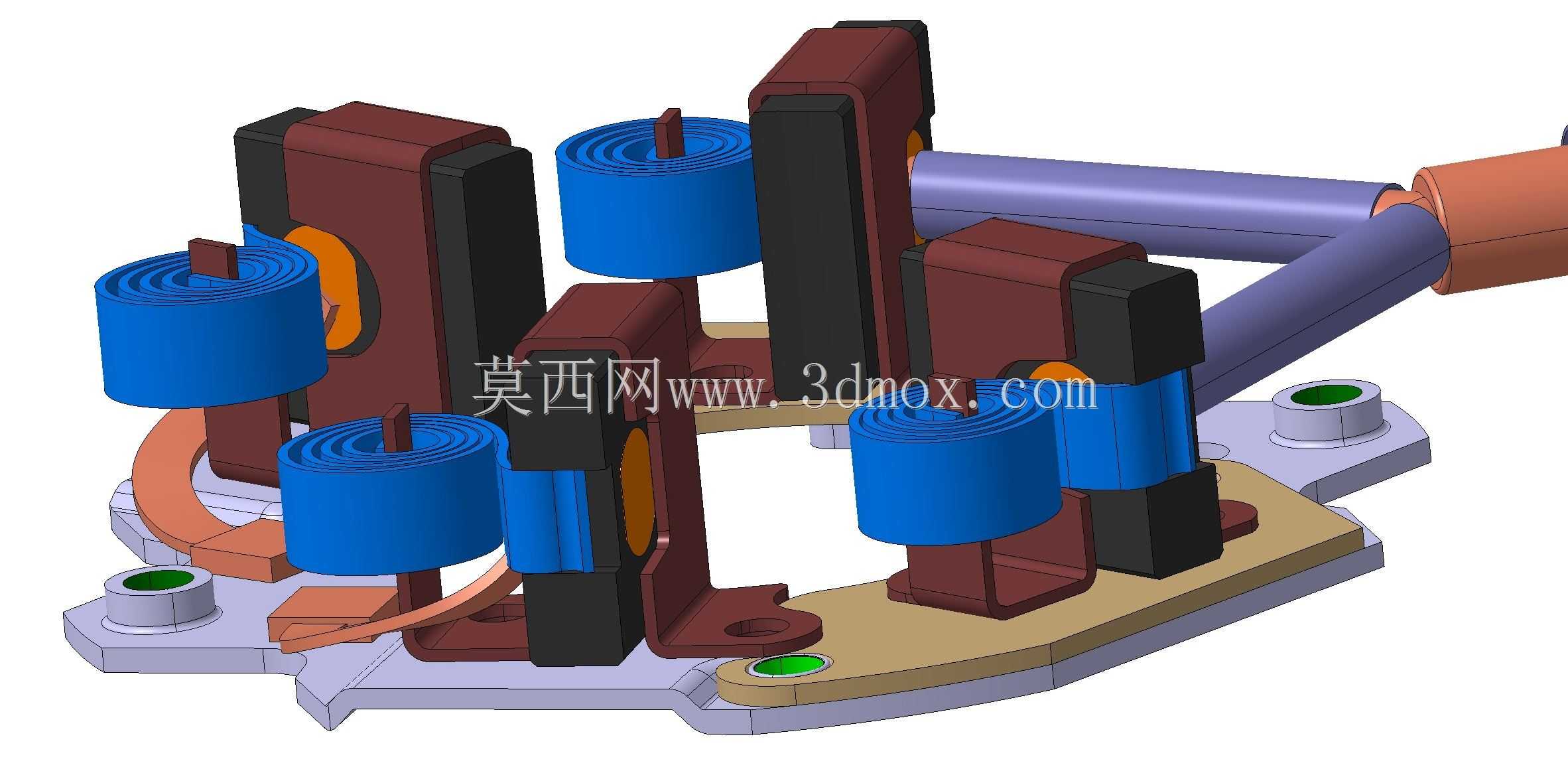

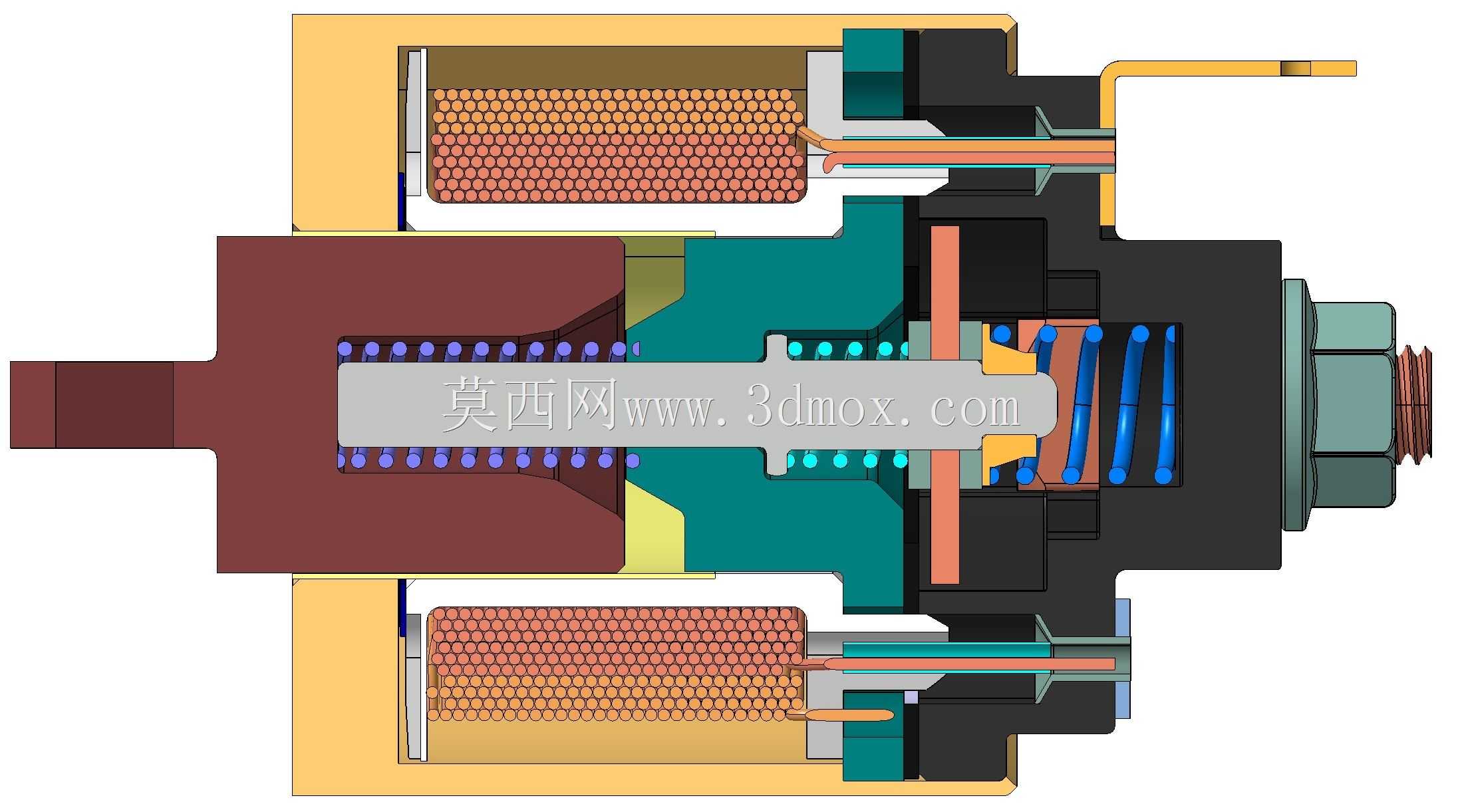

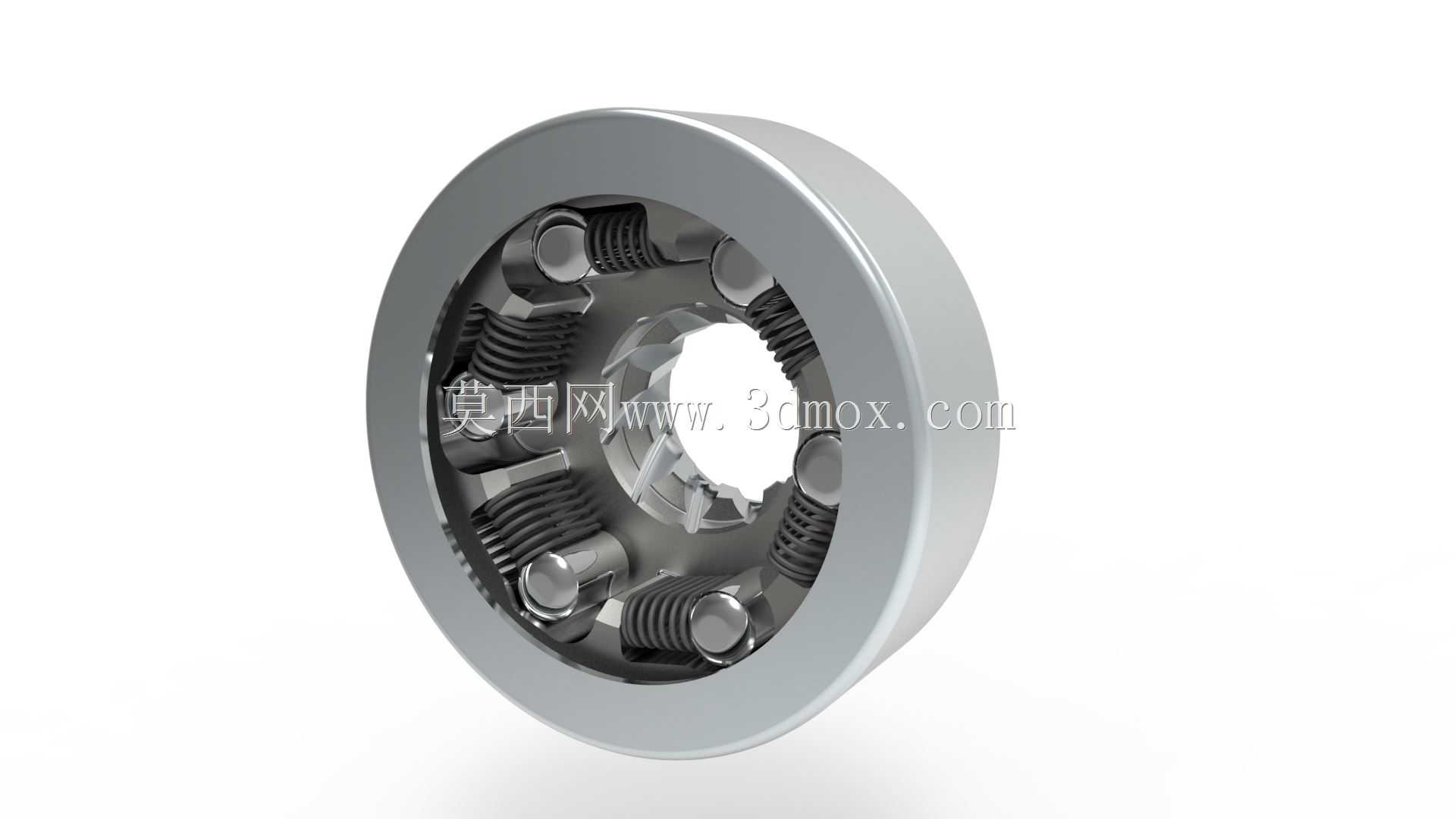

　　绕组的绕向、线径比例都参考实物做了精准复刻，啮合继电器的触点结构、拨叉的传动角度都经过实际结构校验，单向离合器的楔块结构能在发动机启动后自动打滑，避免发动机反过来带动电机高速旋转造成电枢烧毁的问题。在实际装车场景里，这类启动机需要在低温、高震动的发动机舱环境下稳定工作，所以结构上把电磁开关和电机主体做了集成式设计，减少外部接线的同时提升了抗震性能，拨叉的铰接点做了耐磨衬套的预留位，输出轴的轴承支撑点分布在驱动端和电机端两侧，能承受齿轮啮合时的径向冲击力，避免轴系变形。建模过程中对内部的细小结构比如碳刷架的弹簧、换向器的铜片排布、继电器的吸合线圈都做了结构还原，没有做过度简化，能直接用于启动系统的结构教学、故障模拟分析，也能作为同类型启动机改型设计的结构参考，核对安装尺寸的时候可以直接提取模型上的法兰孔位、输出轴伸出长度、齿轮模数参数，不用再反复拆解实物测量。
