克莱因瓶拓扑结构曲面造型设计

　　做结构设计的同行大多接触过各类复杂曲面造型，克莱因瓶这类无定向拓扑曲面的建模，是练习曲面连续性、空间曲率衔接的典型案例，很多工程师在进阶曲面建模阶段都会拿这类结构练手，摸透这类曲面的构建逻辑，再处理工业产品里的复杂过渡曲面、封闭流形结构时会顺畅很多。

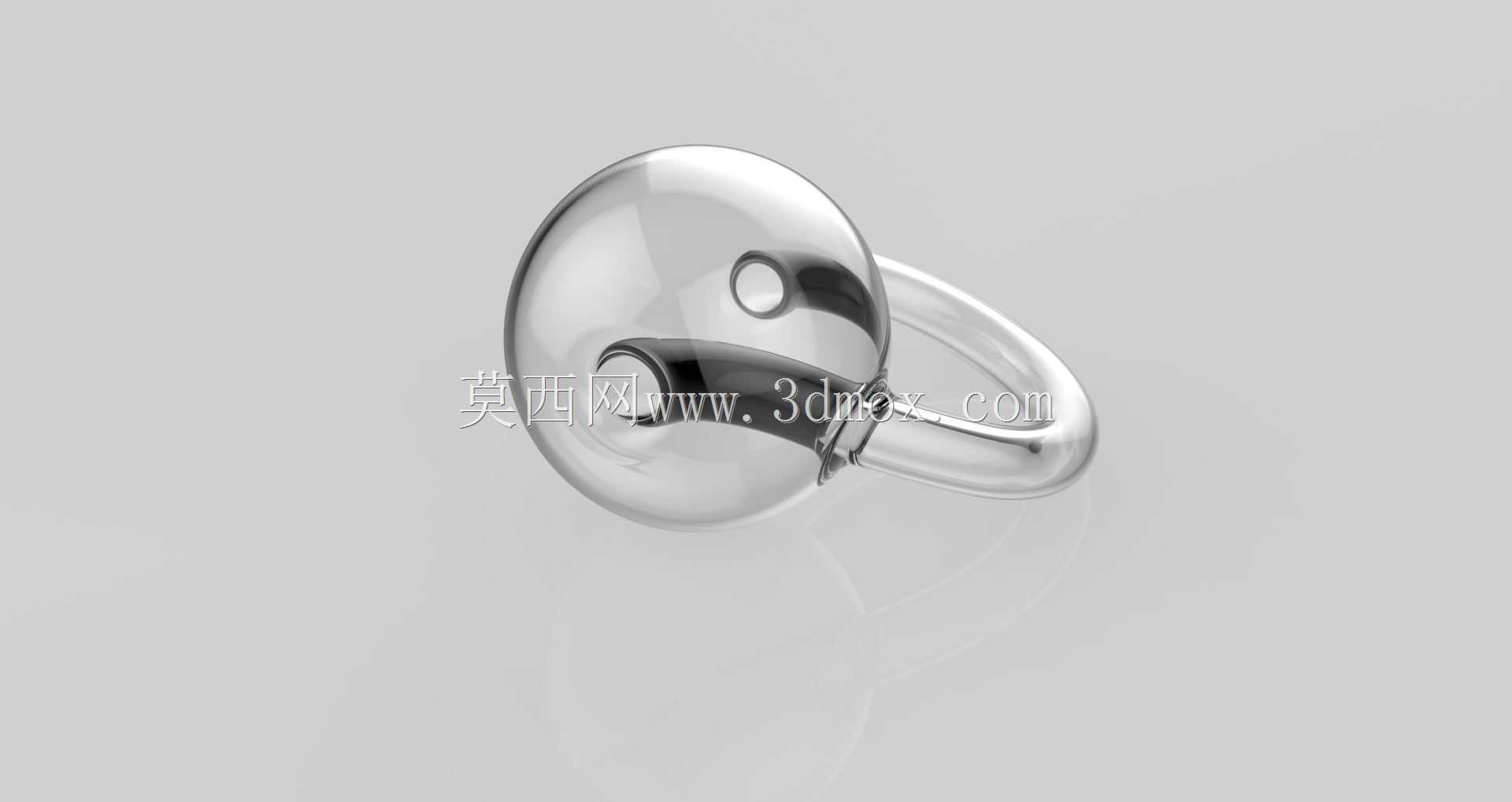

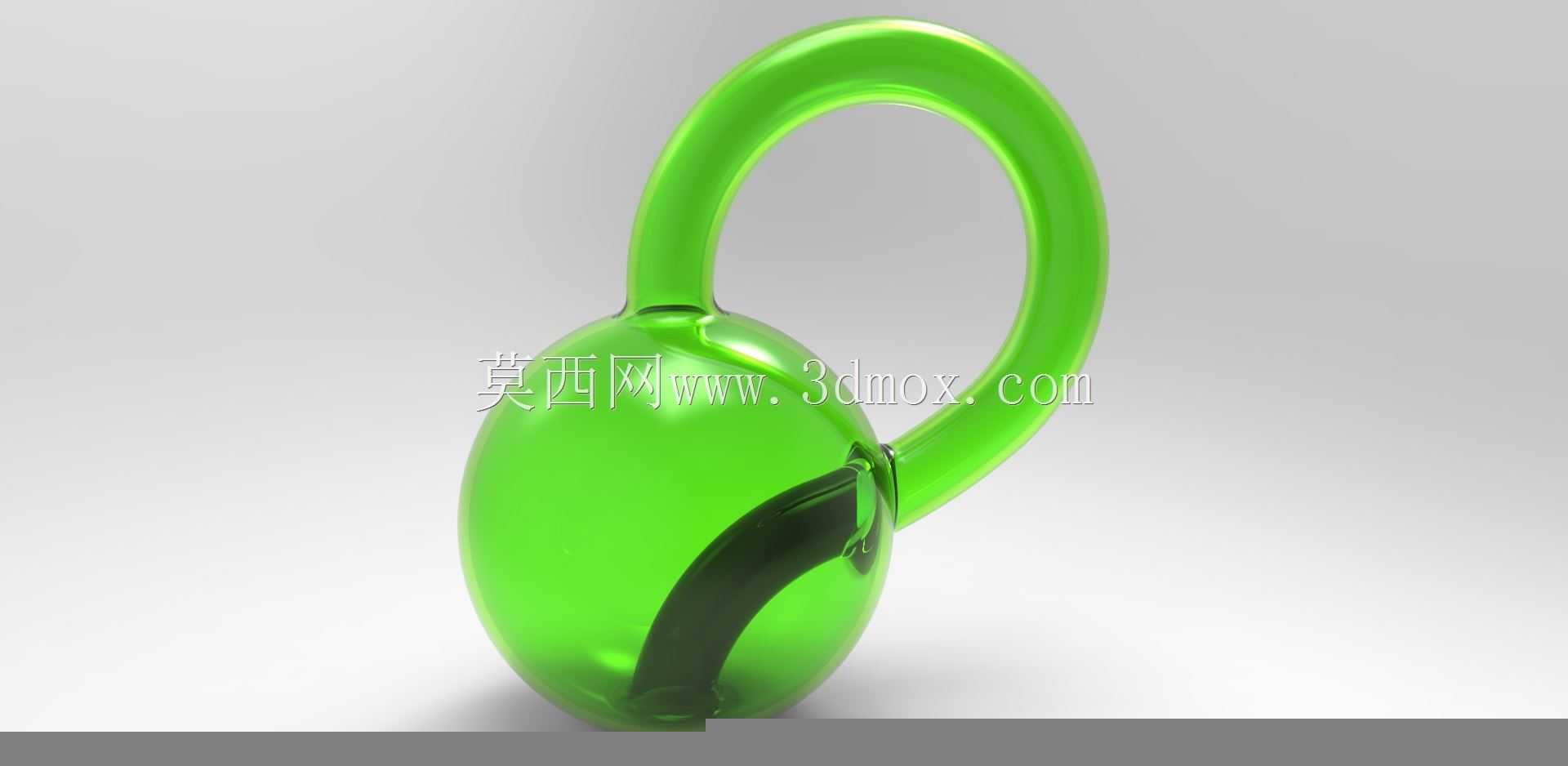

　　从实际应用场景来看，这类拓扑结构的建模逻辑并非只停留在数学演示层面，在流体管路的无滞流结构设计、特种密封腔体的一体化成型、文创产品的异形外观开发中，都能看到这类无边界曲面思路的影子。比如做无菌输送管路时，传统管路的接缝、转角位置容易残留介质，滋生微生物，参考克莱因瓶的连续无边界曲面逻辑做管路过渡设计，能大幅减少介质残留的死角，降低清洁维护的难度；在文创摆件、科普教具的开发中，这类结构本身具备极强的认知辨识度，不需要额外做过多装饰就能传递出几何美感，很多科技馆的数学展区都会放置等比例放大的克莱因瓶实体模型，用来直观演示不可定向曲面的空间特性。

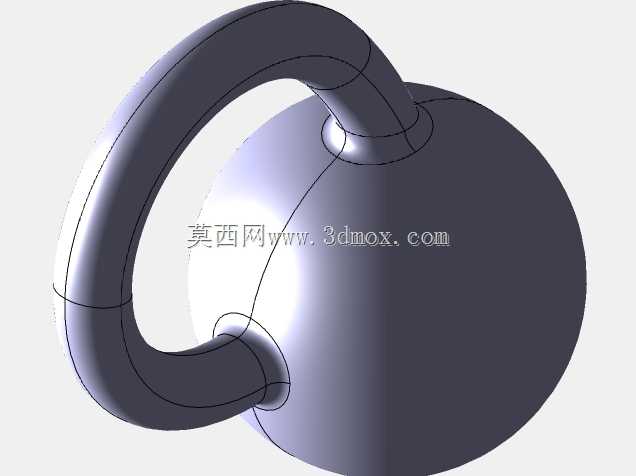

　　从功能特性来看，克莱因瓶的核心特点是不存在明确的内外边界，曲面自身连续闭合，没有传统容器的“内部”“外部”明确分界，和莫比乌斯带的单侧曲面特性同源，但属于三维空间中无法无自交实现的结构，建模过程中需要处理曲面自身穿越衔接位置的曲率连续，不能出现生硬的折边或者曲面破面。实际建模时，大多会先构建基础的扫描路径，一条闭合的空间曲线作为瓶身的主引导线，再绘制渐变的截面轮廓，沿着引导线做可变截面扫描，在曲面自交的位置调整截面的扭转角度，让两个曲面衔接处的G2连续性达标，不会出现光影反射的断差。很多新手做这类模型时容易在瓶颈和瓶身衔接的位置出现曲面褶皱，本质是引导线的曲率控制点没有调整均匀，截面的扭转速率和路径曲率变化不匹配，需要逐点调整控制点的权重，让曲面的高斯曲率变化均匀，最终做实体化或者曲面加厚的时候才不会出现几何错误。

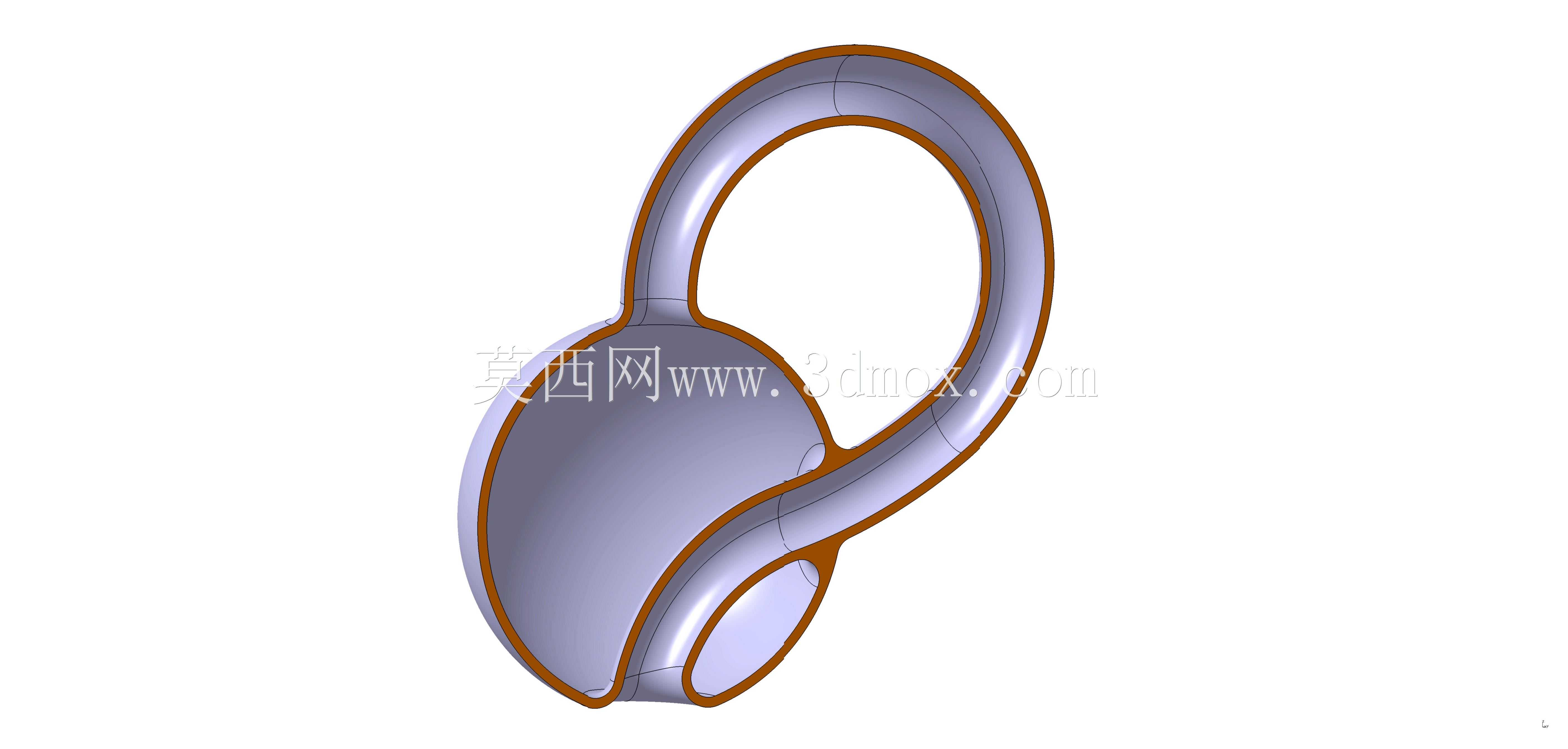

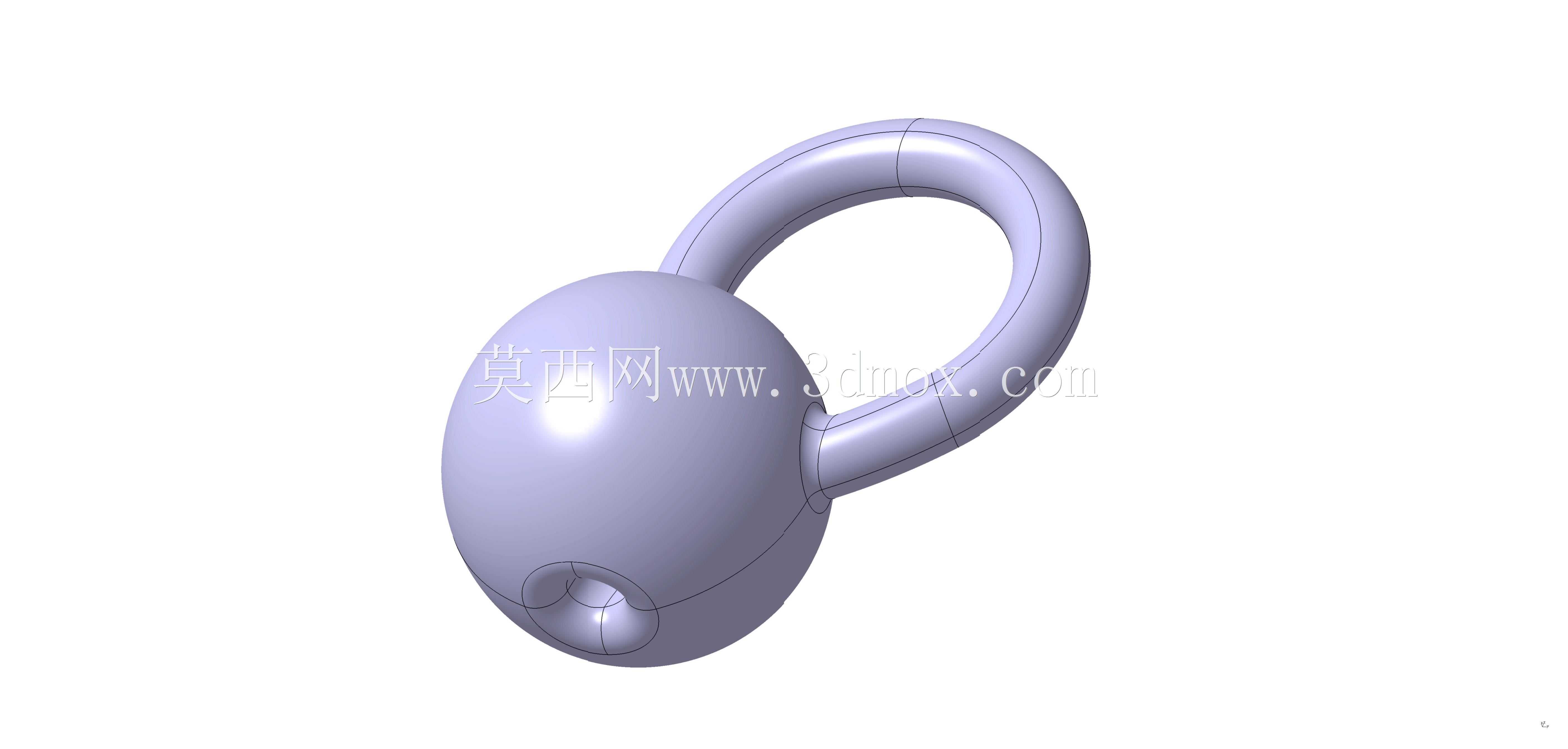

　　从设计思路上看，做这类拓扑结构模型不能照搬传统实体建模的拉伸、切除逻辑，必须从曲面构建的底层逻辑出发，先理清空间曲线的拓扑关系，再逐段搭建曲面，最后做缝合、实体化。首先要确定整体的比例关系，瓶身的球形部分直径和环形瓶颈的环径比例控制在2:1左右的时候，整体视觉效果最协调，瓶颈从瓶身底部穿入的位置，要保证穿入段的曲面和瓶身内壁的衔接处做平滑过渡，不能出现明显的交线痕迹。如果是做3D打印的实体教具，还要考虑打印过程中的支撑添加问题，曲面的倾斜角度不能小于45度，否则打印时容易出现塌边，所以建模时还要微调曲面的倾斜角度，在不破坏拓扑结构视觉效果的前提下，尽量减少悬空结构，降低后续打印的支撑去除难度，保证成型后的表面质量。

　　从安装边界和尺寸适配的角度来说，如果是作为科普展品使用，整体高度控制在300-500mm区间比较合适，底部预留直径80mm左右的平面安装位，可以直接固定在展台台面上，不需要额外做复杂的安装支架；如果是作为小型文创摆件，整体高度控制在80-120mm，底部做直径20mm的平底，可以直接放置在桌面，不需要额外固定。需要注意的是，这类曲面结构做壁厚设计时，壁厚要保持均匀，整体控制在2-3mm，不能在曲面曲率大的位置出现壁厚突变，否则不管是做注塑成型还是3D打印，都会出现收缩不均、应力集中的问题，导致产品变形或者开裂。另外在曲面的自交衔接位置，要做小圆角过渡，圆角半径不小于0.5mm，避免出现锐边，既可以提升结构强度，也能避免后续使用过程中划伤操作人员。

　　很多工程师在练习这类曲面建模时，容易陷入“为了造型而造型”的误区，忽略了结构本身的工程逻辑，实际上这类拓扑曲面的建模练习，本质是锻炼工程师对空间曲面的把控能力，不管是做消费电子的异形外壳，还是做工业设备的流线型护罩，核心都是控制曲面的曲率连续、壁厚均匀、成型工艺可行，把克莱因瓶这类纯数学概念的结构建模做扎实，再处理实际工业产品的复杂曲面时，就能快速判断曲面的问题点，调整建模思路，减少后续改模、修模的次数，提升整体的设计效率。
