小型手动平面板材弯曲加工夹具结构

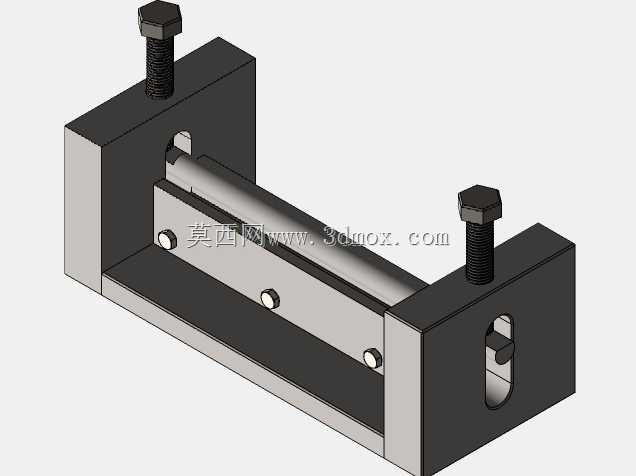

这款手动平面弯曲夹具，主要面向小型五金加工、维修作业、单件小批量板材弯折场景设计，解决了传统板材弯折依赖大型车间压力机、设备占用空间大、小批量加工调试成本高的痛点，尤其适合狭窄工位、户外维修现场、小型加工门店这类无法部署大型冲压弯折设备的作业场景使用。该夹具的核心用途是完成薄型金属平板的直角或小角度弯折作业，无需外接动力源、无需复杂的管线连接，仅搭配常规规格的手动扳手即可完成全部操作，单人即可独立完成板材装夹、弯折、卸料的全流程作业，大幅降低了小批量板材弯折的作业门槛。从功能特性来看，这款夹具采用对称式双螺栓锁紧结构，两个锁紧螺栓分别布置在夹具主体的两侧立板顶端，作业时可根据待加工板材的厚度、宽度灵活调整锁紧行程，保证板材装夹时受力均匀，不会出现单侧偏移、压痕过深的问题；夹具中部的弯折成型槽采用圆弧过渡设计，可有效避免板材弯折位置出现应力集中、开裂起皱的缺陷，弯折后的板材内角过渡顺滑，无明显毛刺或压伤痕迹，成型精度可满足常规五金构件、小型结构件的加工要求。在设计思路上，这款夹具摒弃了传统弯折工装复杂的传动、施力结构，整体采用一体化U型槽式主体结构，主体部分为整块金属加工成型，无多余的拼接焊缝，整体刚性充足，可承受弯折作业时的侧向挤压力，长期使用不易出现结构变形；两侧立板上开设的长条形调节槽，可适配不同宽度的弯折作业需求，无需更换夹具配件即可完成一定尺寸范围内的板材加工，拓展了工装的适用范围。从安装与尺寸边界来看，这款夹具整体为台式放置结构，底部为平整的安装基准面，可直接通过螺栓固定在常规工作台面上，无需定制专用安装基座；整体外形紧凑，占用工作台面面积不足0.1平方米，闲置时可直接收纳在工具柜中，不会占用过多作业空间；夹具的锁紧螺栓采用标准外六角结构，适配常规3/4英寸规格的手动扳手，无需配备专用操作工具，作业人员可快速上手操作，单次板材弯折作业的全流程耗时可控制在十分钟以内，有效提升小批量加工的作业效率。
