直角焊接定位夹紧工装夹具结构

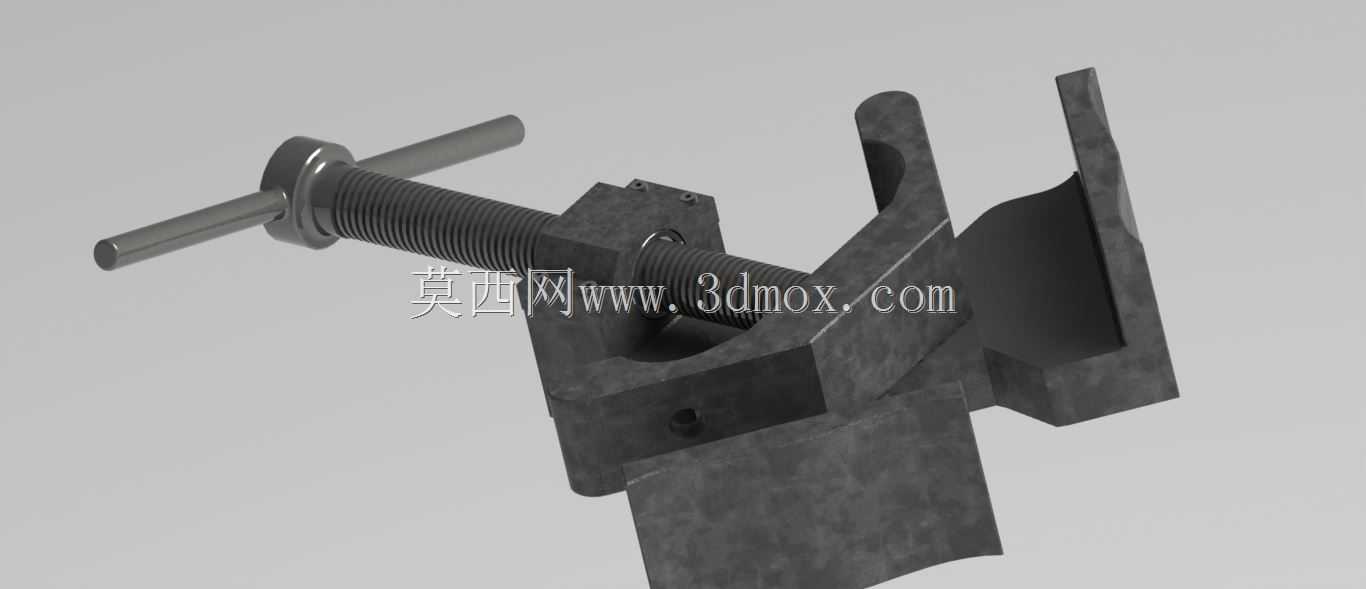

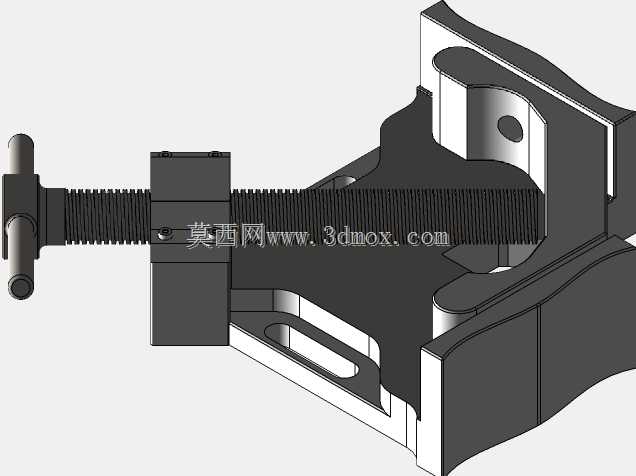

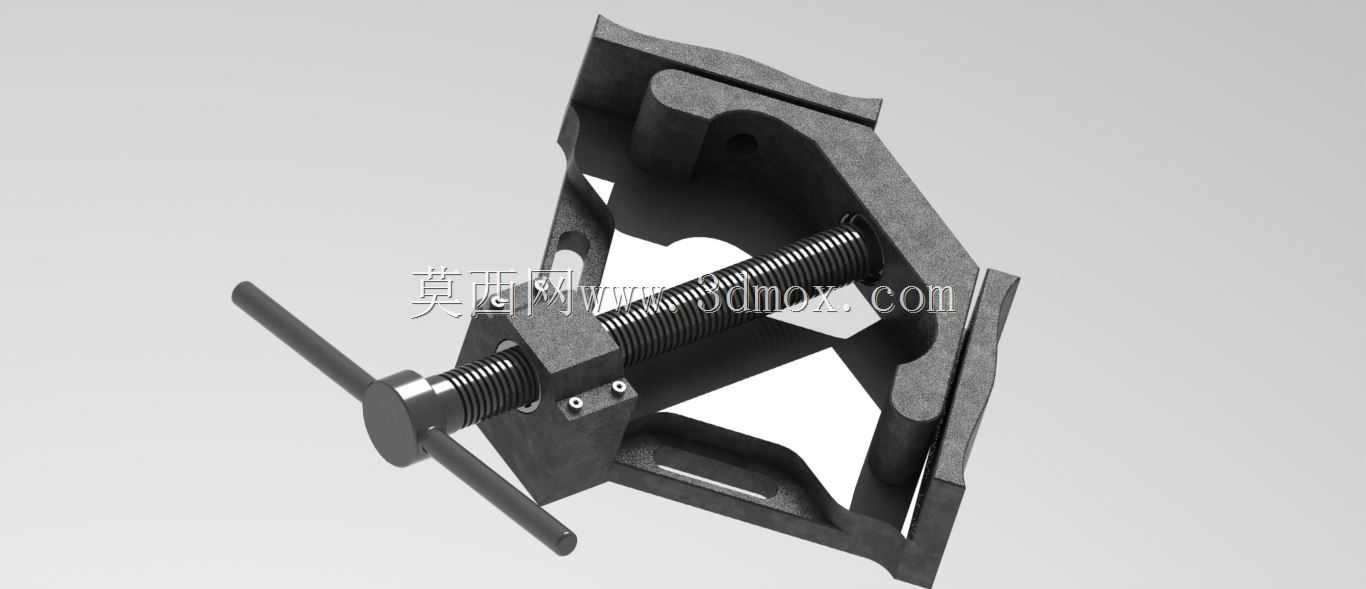

在金属构件焊接加工场景中，直角拼接焊缝的定位精度直接决定构件的形位公差与后续装配适配性，这款角焊夹紧工装正是针对90度夹角工件焊接作业开发的专用定位器具，广泛应用于钢结构加工、五金框架制作、小型金属件组焊、型材直角拼接等生产场景，能够解决手工对齐工件时易出现的角度偏移、焊接过程中工件移位、焊缝错边等常见加工痛点。从功能特性来看，这款工装采用双侧直角定位面配合螺旋进给夹紧的结构，两个呈90度布置的定位挡边可以同时贴合待焊接工件的两个垂直外侧面，为工件提供稳定的直角定位基准，避免拼接角度出现偏差；中部的T型手柄螺旋进给机构，通过转动手柄即可驱动压块平稳推进，将待焊接的两个工件牢牢抵靠在定位挡边上，夹紧力可通过手柄转动幅度灵活调节，既能保证焊接过程中工件不会因为热变形或外力触碰出现移位，又不会因为夹紧力过大造成薄壁工件表面压痕变形。从设计思路层面，这款工装充分考虑了焊接作业的实际操作需求：整体采用开放式的框架结构，定位挡边与夹紧机构之间预留了充足的焊接操作空间，焊枪可以顺畅接触到直角拼接的焊缝位置，不会出现工装结构遮挡焊缝影响焊接操作的问题；螺旋进给机构采用梯形螺纹传动，具备良好的自锁性能，夹紧后不会因为焊接过程中的振动出现松脱，持续保持稳定的夹紧定位效果；工装的两个定位挡边采用加厚的刚性结构设计，长期承受夹紧力与焊接热影响也不会出现形变，能够长期保持直角定位精度。在外形尺寸与安装边界方面，这款工装属于便携式手动焊接工装，整体轮廓尺寸适配常规中小型型材、板件的直角焊接需求，无需固定安装在工作台面上即可直接使用，可根据焊接作业的位置灵活挪动摆放，既可以在车间固定工位使用，也可以适配户外现场焊接作业的灵活需求；工装底部的支撑面平整，放置在常规工作台面即可保持稳定，作业过程中不会出现晃动偏移，夹紧行程覆盖常规厚度的金属板、方管、角铁等常见焊接工件的拼接需求，无需额外加装辅助垫块即可完成多数常规直角焊接工件的定位装夹，能够有效降低焊接作业的对齐辅助时间，提升直角焊缝的焊接精度与成品一致性，减少焊接后校形的额外工序。
