六轮式载重爬楼手推车结构设计

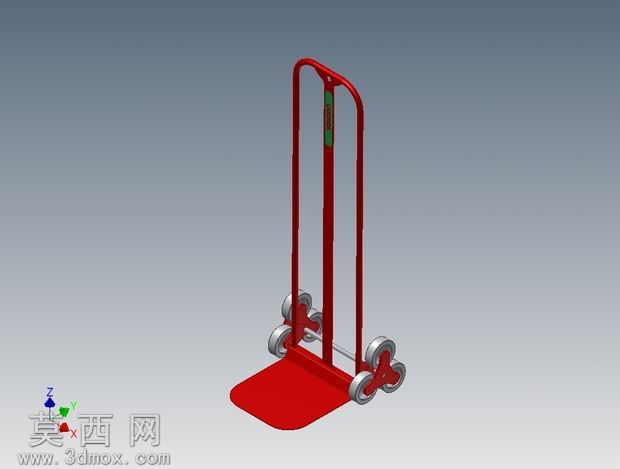

本作品为六轮式爬楼手推车三维模型，采用Autodesk Inventor完成全参数化建模与装配验证，建模过程严格遵循实际五金加工工艺规范，对每一个零部件的尺寸公差、装配间隙都做了对应约束，确保模型可直接对接生产加工环节的图纸输出需求。模型整体采用立式手推结构，主体承载框架为圆管弯折成型的U型推把结构，推把中部设置有防滑握持区域，底部为一体冲压成型的L型载货托板，托板边缘做了圆弧过渡处理，避免搬运过程中剐蹭货物或操作人员。核心的爬楼行走机构采用三组星轮排布设计，每侧支架上对称安装三个行走轮，轮组通过铰接轴与主车架连接，在平地推行时，底部单轮接触地面，可实现顺畅的水平移动，转向灵活阻力小；在上下楼梯时，星轮结构会沿着台阶棱边做行星式转动，依次将不同位置的滚轮搭接到上一级或下一级台阶面上，无需将整车抬离台阶面即可完成爬楼动作，大幅降低搬运重物上下楼时的劳动强度。材质渲染方面，模型对主体金属框架部分赋予了红色喷塑金属材质，还原了日常五金工具常见的防锈喷塑表面质感，滚轮部分采用灰色硬质橡胶材质，模拟了橡胶轮面的防滑耐磨特性，金属转轴部分赋予了亮面镀铬金属材质，区分不同部件的材质属性，渲染输出的效果图光影过渡自然，各部件结构清晰可辨。设计过程中重点优化了轮组的铰接位置与轮径尺寸配比，确保爬楼过程中轮组转动顺畅无卡滞，同时对车架的受力结构做了加强处理，在推把与载货托板的连接位置设置了加强筋结构，避免重载情况下车架出现弯折变形，整体结构紧凑实用，可广泛应用于日常家居搬运、物流短途配送、写字楼物料转运等需要上下楼梯的搬运场景，模型同时导出了STL、STEP、IGS等通用三维格式，可适配不同三维软件的编辑修改需求，方便使用者根据实际载重需求调整车架尺寸、轮组参数，完成个性化的爬楼搬运工具设计。
