抱箍式连接轭机械结构三维设计

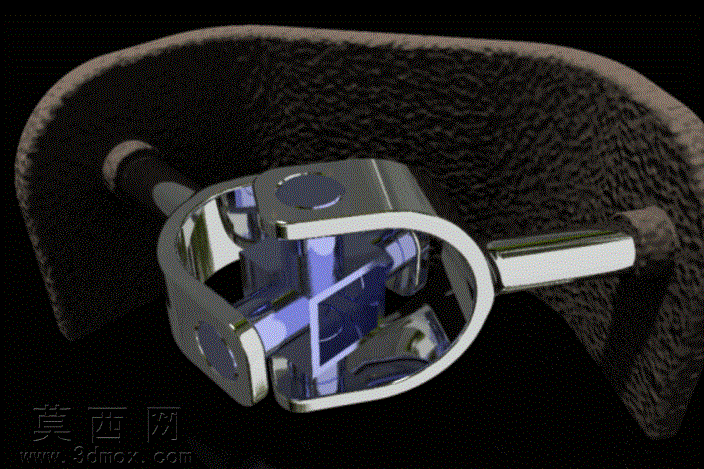

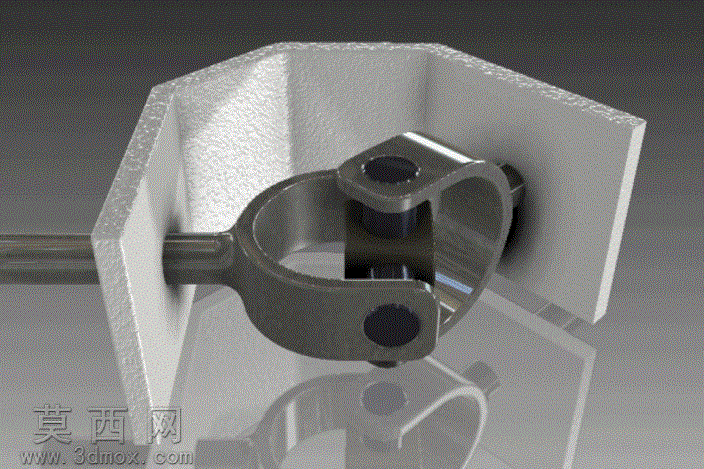

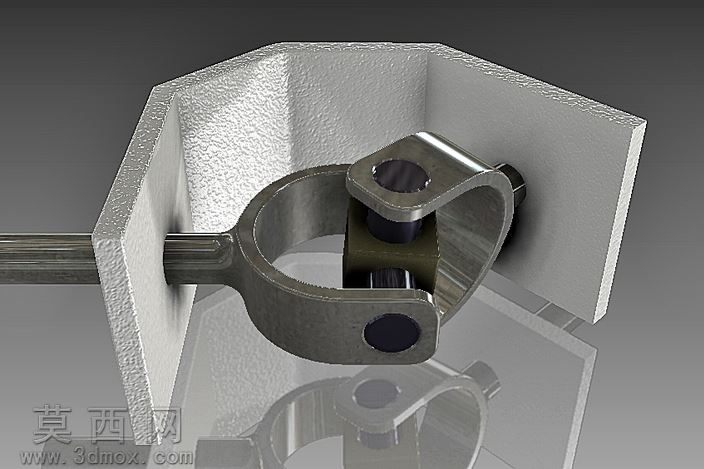

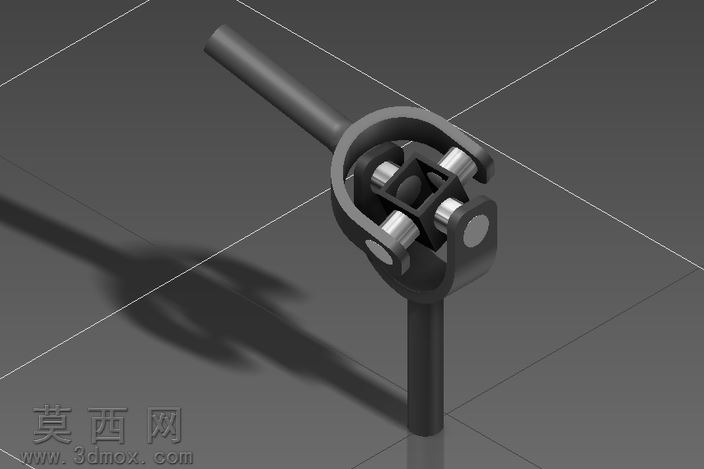

本作品为抱箍式连接轭的三维建模设计，整体采用Autodesk Inventor完成全参数化建模流程，建模过程中严格遵循机械加工的尺寸公差规范，对每一处结构特征都做了可制造性校验。模型主体分为抱箍夹持段、连接支耳、对接翼板三个核心功能部分，抱箍部分采用开口环式结构，预留了螺栓锁紧的装配间隙，环体内壁做了适配圆管外径的圆弧贴合面设计，保证夹持时的受力均匀性；连接支耳部分采用对称双凸耳结构，凸耳上预留了同轴的销轴安装孔，孔位做了沉台倒角处理，既可以避免销轴装配时的棱边干涉，也能提升铰接转动时的结构稳定性；对接翼板采用平面板式结构，与抱箍主体做了圆弧过渡的加强筋连接，避免应力集中导致的结构断裂风险。材质渲染阶段，抱箍与支耳部分采用哑光喷塑金属材质，模拟实际五金件的表面处理效果，对接翼板采用磨砂铸铝材质，区分不同构件的材质属性差异，场景内添加了柔和的环境反射光，突出金属构件的边缘轮廓与表面质感，同时搭建了简易的反光地面，增强渲染图的空间层次感。设计思路上，该连接轭主要用于圆管类构件与平面构件的铰接连接场景，既可以通过抱箍快速抱紧圆形杆件完成轴向固定，也可以通过翼板与其他平面构件完成锁附，中间的铰接结构允许两个连接部件之间存在一定角度的相对转动，可适配有角度补偿需求的机械装配场景。建模过程中对所有装配接触面都做了公差预留，抱箍开合间隙、销轴孔配合间隙、翼板安装孔位都按照通用五金件的装配标准设定，保证模型导出后可直接用于工程出图、3D打印验证或者机加工生产参考，整体结构无冗余特征，所有倒角、圆角都按照实际加工工艺设置，不存在无法落地生产的理想化结构。
