剖视结构对开式轴承体三维设计作品

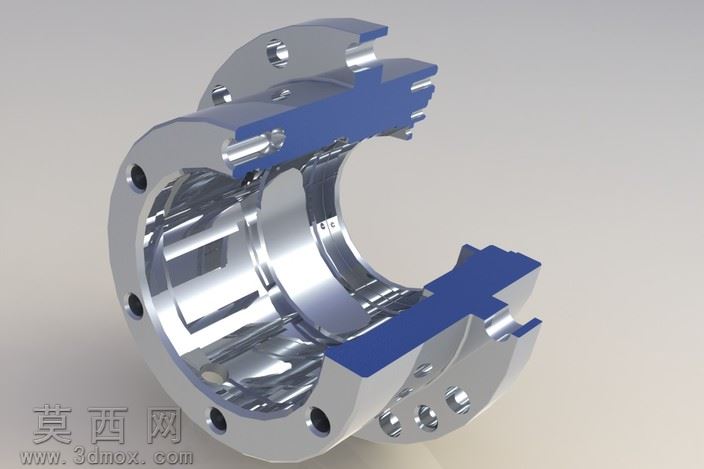

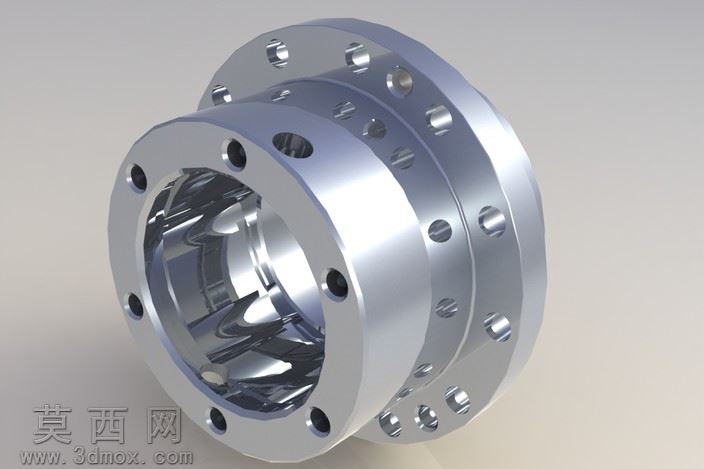

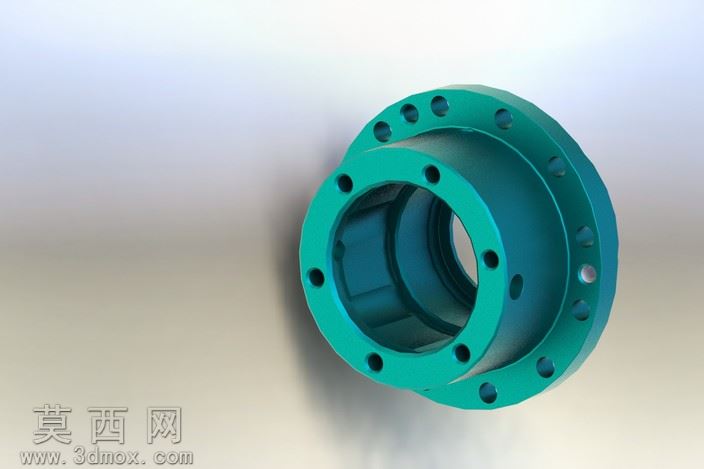

本轴承体采用SolidWorks进行全参数化三维建模，整体采用对开剖分式结构设计，建模过程中优先完成整体回转基体的草图绘制，通过旋转凸台命令生成轴承体的主体外轮廓与内孔基准曲面，再通过拉伸切除命令完成上下剖分面的分割，精准还原剖分式轴承体可拆分装配的结构特性。建模阶段对法兰端面上的安装孔采用圆周阵列命令完成排布，严格遵循安装孔的等分角度与孔径尺寸要求，保证后续装配时的安装适配性；轴承体内腔的油槽、定位卡槽结构通过扫描切除命令完成，精准还原油槽的导流路径与卡槽的定位限位尺寸，确保与轴承外圈、密封件的配合精度。渲染阶段采用金属材质组进行表现，轴承体主体赋予镀铬金属材质，调整材质的反射粗糙度与高光参数，还原金属机加工后的亮面金属质感，剖分面的密封配合区域赋予深蓝色工程塑料材质，通过材质色彩区分不同功能区域，同时调整场景光照为工作室柔光环境，添加多组辅助光源消除模型暗部死角，让剖视后的内部腔体结构、壁厚分布、孔位细节都清晰呈现。结构设计上，该轴承体采用双侧法兰安装结构，法兰端面预留均匀分布的螺栓过孔，可实现与设备基座的稳固连接；对开式的上下分体结构可实现轴承的快速拆装维护，无需拆卸轴端其他传动部件即可完成轴承的更换检修，大幅降低设备维护成本；内腔设置多道定位台阶，可适配不同规格的轴承外圈与密封组件，兼顾径向承载与轴向限位的功能需求；外部设置的加强筋结构在不增加整体壁厚的前提下提升了轴承体的结构刚性，可承受更高的径向载荷与冲击载荷，避免运行过程中出现形变开裂问题。设计过程中重点考量了装配公差配合，所有配合面均预留合理的装配间隙，安装孔位设置导入倒角方便螺栓穿入，剖分面设置定位销孔保证上下半体装配时的同轴度，避免合装后出现内孔错位影响轴承运转精度；同时对轴承体的壁厚进行均匀化处理，避免铸造或机加工过程中出现应力集中导致的零件变形，整体结构紧凑，承载能力强，适配多数中低速重载传动场景的轴承支承需求。
