星球大战卢克绝地光剑道具结构设计

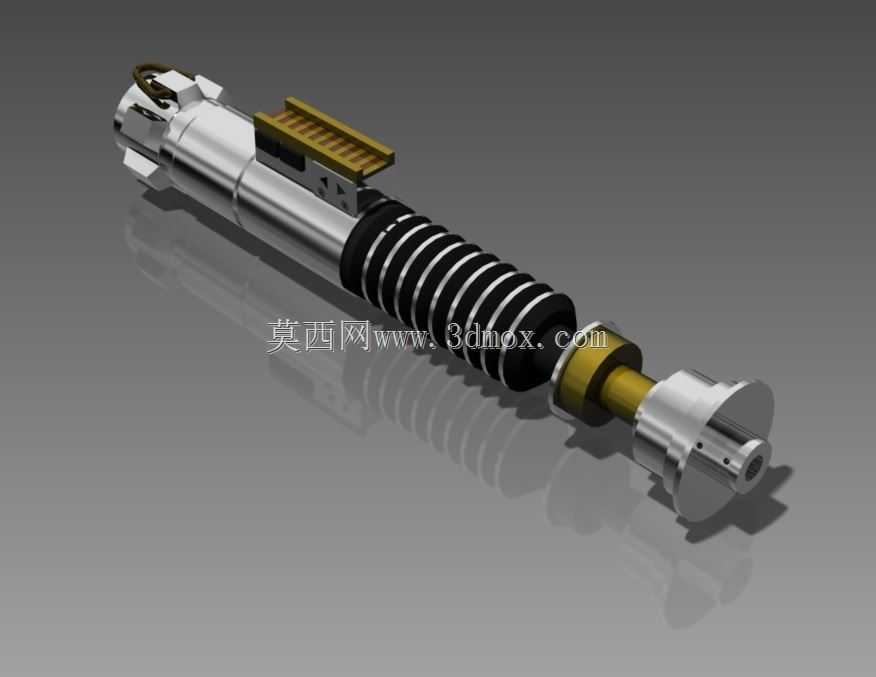

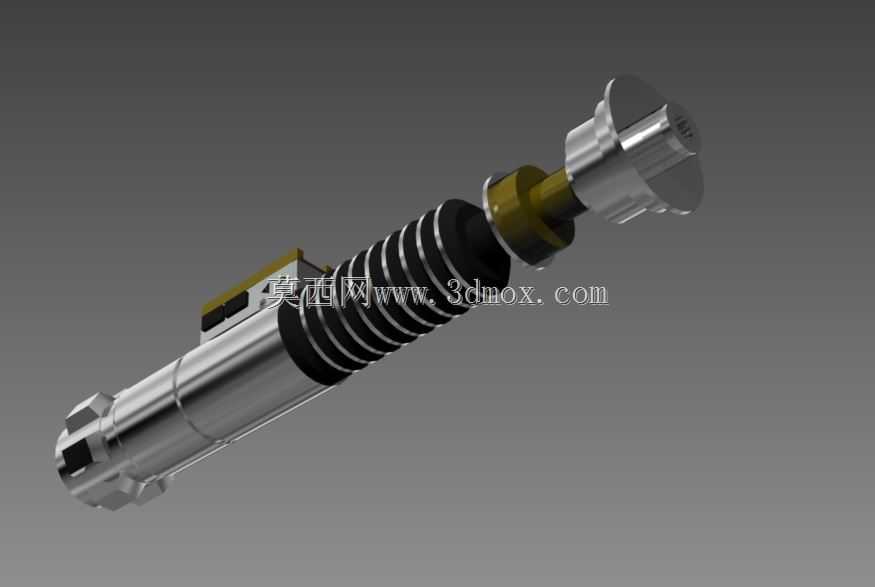

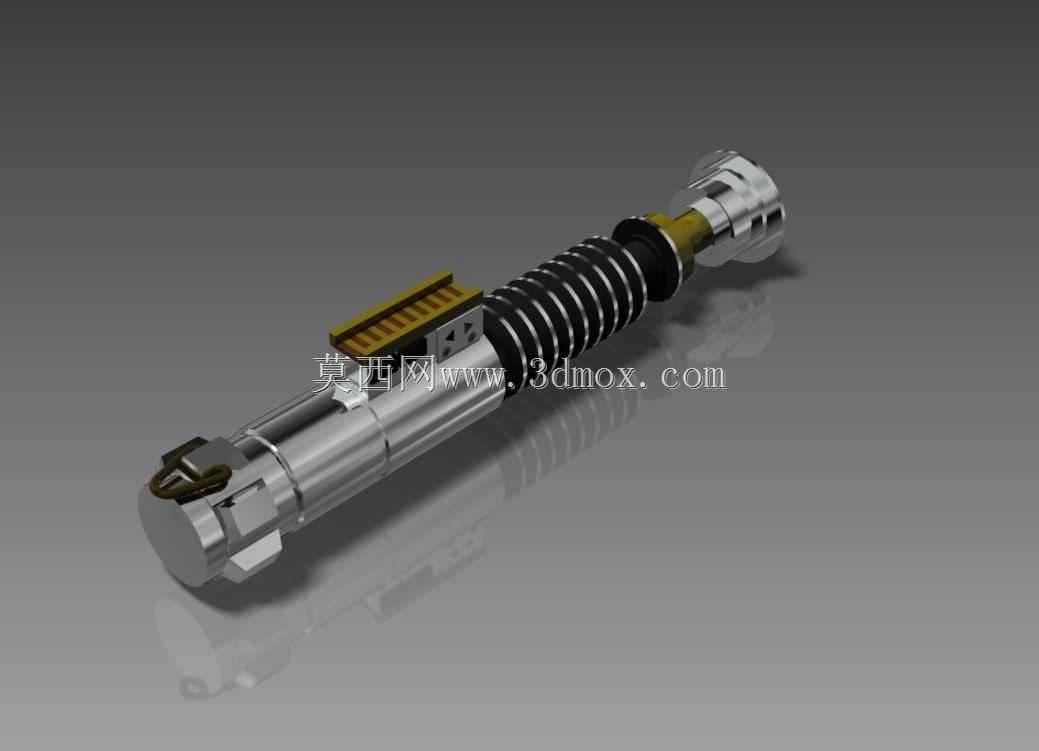

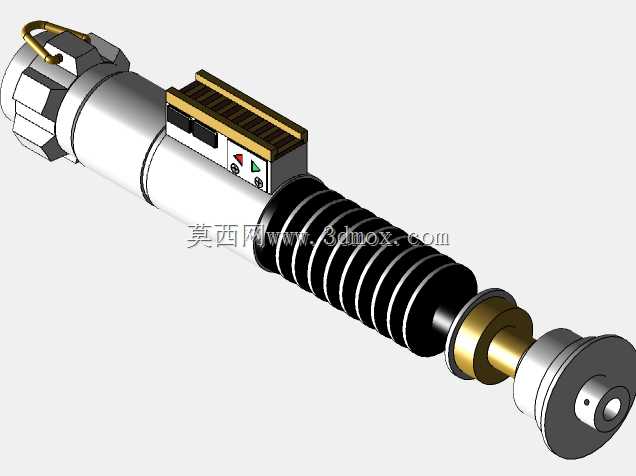

该模型还原的是星战IP中卢克使用的绝地光剑道具结构，在影视道具制作、主题展陈周边开发、cosplay道具定制场景中具备较高参考价值，可作为1:1实体道具复刻的结构基准，也能为同类型科幻手持道具的结构设计提供参照。从结构功能来看，光剑作为手持类道具，整体采用分段式同轴装配设计，握持段设置有等距排布的环形防滑肋条，肋条采用软胶包覆的结构预留位，实际制作时可在金属骨架外嵌套橡胶防滑套，提升长时间握持的摩擦力与舒适度，避免道具脱手。靠近刃部的位置设置有金属质感的调节旋钮与激活滑块结构，滑块采用导轨式滑动装配，预留了按压触发的内部空腔，实体制作时可在空腔内放置发光模块与音效模块，实现光剑点亮、音效触发的交互功能。设计过程中优先考虑手持操作的人机工程边界，整体握持段直径控制在35mm左右，适配多数成年人的手掌握持围度，整体长度控制在280mm区间，单手握持时重心落在握持段中部，不会出现头重脚轻的持握失衡问题。尾端设置有挂环结构，可搭配腕带使用，满足演出过程中大幅度动作的防脱落需求。刃部连接段采用阶梯轴式定位结构，与发光刃管的配合公差控制在H7/g6区间，既保证装配后的同轴度，也方便刃部的拆卸更换，适配不同演出场景下的刃长需求。外壳的金属质感部分采用铝合金机加工的结构预留，表面做阳极氧化处理的工艺让位，黑色防滑段与金属段之间设置有环形定位槽，装配时通过O型圈实现段间密封，避免户外展陈时水汽进入内部电路仓。顶部的发射口位置做了内倒角处理，避免装配发光部件时刮伤透明PC刃管，内部的电池仓设置在握持段尾部，采用旋盖式结构，更换电池时无需拆解整剑，提升道具的维护便捷性。各分段之间的连接采用细牙螺纹配合定位销的方式，既保证连接强度，也能避免多次拆装后出现螺纹滑牙、段间错位的问题，表面的细节凸起、散热槽结构均按照影视原作的比例还原，同时做了锐边倒钝处理，避免实体道具使用过程中划伤操作人员。
