工字型双向卡槽定位连接构件

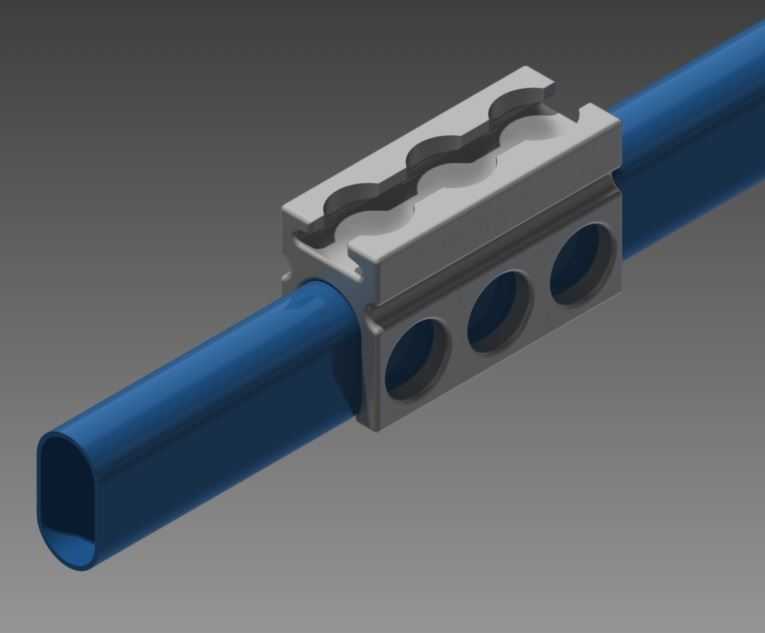

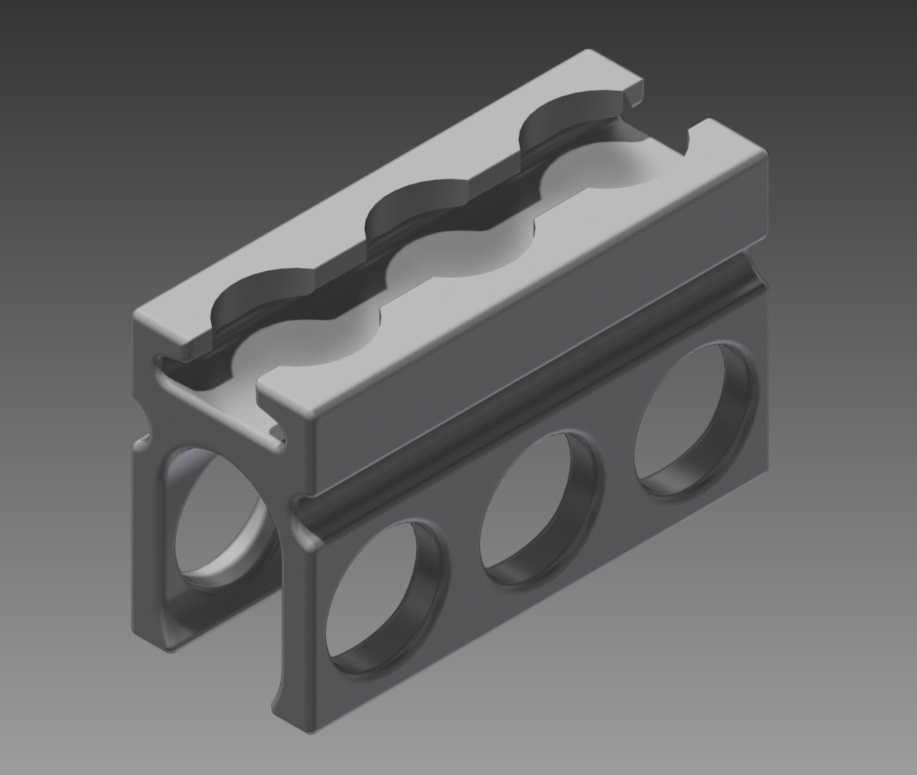

这类工字型双向卡槽构件，常应用在模块化工装架、轻型物料承载支架的快速拼接场景中，也可作为小型自动化设备外围防护栏的横向连接锁定件，替代传统螺栓拼接的繁琐工序，在频繁拆装调整的生产线旁工位器具上适配性极强。构件整体采用对称式工字型布局，上下两端各设置内凹式卡槽结构，卡槽开口边缘做了圆弧过渡处理，避免装配时刮擦配套型材表面的防腐涂层，同时能在卡入后形成微小的过盈配合，抵消设备运行带来的微幅振动，防止连接位置出现松脱移位。两侧的立柱段做了内凹弧面收腰设计，并非单纯的造型优化，一方面能减少构件整体的材料用量，降低单件自重，另一方面弧面结构可以分散卡槽承受的竖向载荷，避免直角连接处出现应力集中导致的断裂问题，在长期承受静载的工况下，应力分布比直边立柱结构更均匀。从安装边界来看，构件的整体厚度适配常规20mm规格的工业铝型材槽宽，上下卡槽的内空尺寸匹配对应型材的翼缘厚度，装配时无需额外打孔，只需将卡槽对准型材翼缘按压卡入即可完成单节点固定，相邻两个构件的安装间距建议控制在400-600mm区间，可根据承载的物料重量灵活调整，当用于防护栏连接时，间距可放宽至800mm，满足防护强度要求即可。设计过程中优先考虑了无工具快速拆装的需求，没有设置额外的锁孔或螺纹结构，完全依靠卡槽与型材的配合摩擦力实现固定，在需要频繁调整工位布局的车间场景中，能大幅缩短架体调整的工时，同时构件本身没有突出的棱角，安装后不会在架体表面形成凸起的磕碰点，符合车间作业的安全防护要求。构件中部的拱形镂空结构，除了减重的作用外，还可以作为线缆穿过的预留通道，在搭建带照明、传感器布线的工装架时，弱电线缆可直接从拱形空位穿过，无需额外加装理线件，让架体布线更整洁。
