圆柱式机械密码锁筒结构设计

　　这款圆柱式机械密码锁筒的结构设计，核心围绕小型密闭空间的权限管控需求展开，在实际工程场景中，这类结构常被应用于小型涉密存储单元、精密设备的权限防护舱、户外小型设备的防盗锁止模块等场景，区别于常规电子密码锁，纯机械结构的密码筒无需供电、不存在电路故障失效风险，在高湿、强电磁干扰、无供电的野外或工业恶劣环境下，依然能保持稳定的锁止性能。从功能特性来看，该锁筒采用多环式密码刻度轮结构，每一圈密码轮对应独立的卡位卡槽，只有当所有密码轮的刻度对齐到预设解锁位置时，内部的锁止卡销才能完全脱离卡位，实现锁体两端端盖的解锁分离，错码状态下任意密码轮的错位都会带动卡销卡入对应轮体的卡槽，完全限制轴向的相对位移，暴力扭转只会触发轮体的空转结构，

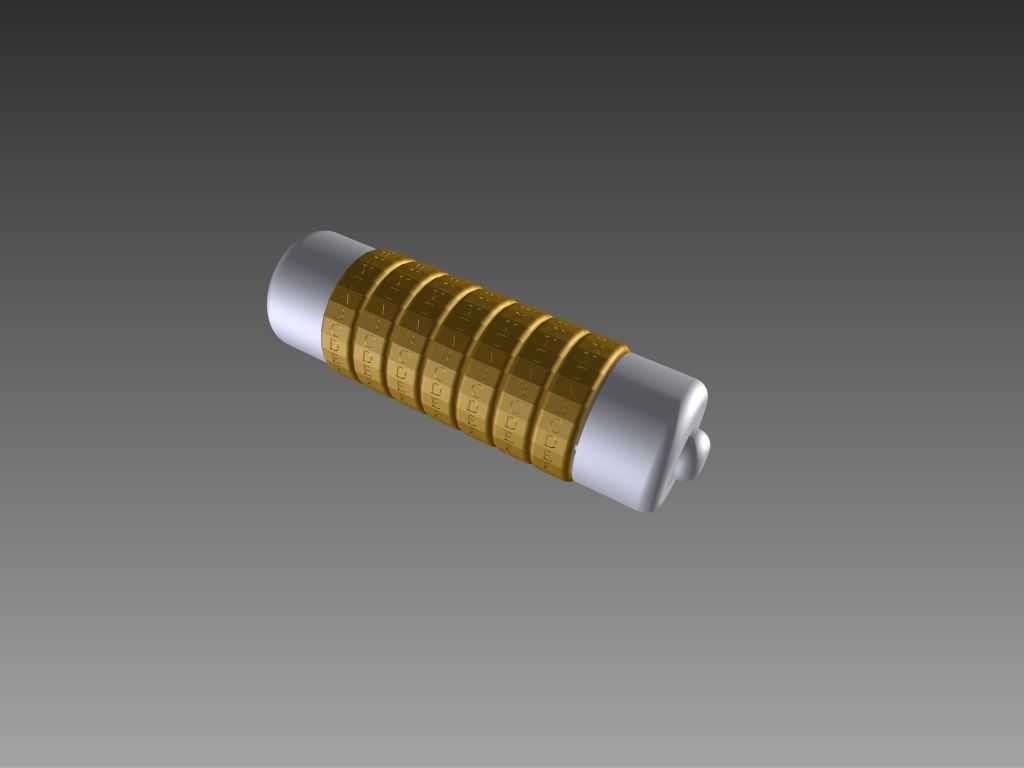

　　不会破坏内部锁止机构，能有效抵御非授权的暴力开启尝试。设计过程中，首先确定了圆柱式的整体外形，这种形态的安装边界非常灵活，既可以嵌入到圆柱形的安装孔位中，通过外壁的防滑滚花结构实现过盈配合固定，也可以通过两端端盖的连接结构，串联在需要锁止的拉杆、锁梁结构上，整体径向尺寸控制在常规拇指粗细的范围，轴向长度根据密码轮的数量调整，本次设计采用8组密码轮结构，密码组合量级能满足民用小型保密存储的安全需求，不会因为组合过少导致试开概率过高。结构设计上，内部的芯轴采用一体化的铣削结构，对应每个密码轮的位置加工有定位弹片槽，弹片采用弹性不锈钢材质，既可以在密码轮转动时提供清晰的刻度档位反馈，让使用者在盲操作时也能通过触感确认刻度到位，

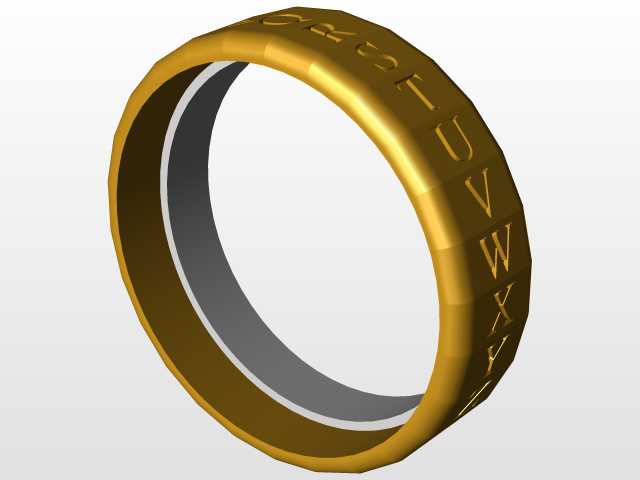

　　也能避免密码轮在非操作状态下发生自由转动导致密码错位。两端的端盖采用和芯轴的卡扣式锁止结构，解锁状态下端盖可以顺着芯轴的导向槽平滑抽出，锁止状态下端盖的凸台会卡入密码轮的外侧限位槽，即使受到轴向的冲击载荷，也不会出现端盖脱出的问题。密码轮的外壁加工有细密的防滑纹路，同时每一个刻度位置都做了凹陷的标识位，方便使用者快速识别密码刻度，轮体和轮体之间预留了0.1mm的装配间隙，既不会因为间隙过大导致整体结构晃动，也不会因为间隙过小出现转动卡滞的问题，所有轮体的内孔和芯轴的配合采用间隙配合，表面做光滑处理，长期使用也不会出现磨损卡滞的情况。在实际应用选型中，这类机械密码筒可以根据使用场景调整密码轮的数量，

　　对安全等级要求更高的场景可以增加密码轮组数，进一步提升密码组合量级，对安装空间有严格限制的场景也可以适当减少轮组数量，压缩整体轴向长度，适配更紧凑的安装空间。锁体的主体材质可以根据使用环境选择，常规室内使用场景可以采用工程塑料搭配金属锁芯的结构，控制整体重量和成本，户外或者高腐蚀环境下可以采用全铜或者不锈钢材质，提升耐候性和防破坏能力，外壁的密码轮可以根据需求做不同的颜色标识，方便使用者快速识别密码位。设计过程中还考虑了误码锁定的防护结构，当密码输入错误时，不需要额外的复位操作，只需要随意转动任意一个密码轮，就能重新进入锁止状态，避免使用者解锁后忘记打乱密码导致的安全隐患，内部的弹片结构经过疲劳寿命测算，能承受十万次以上的转动操作，完全满足民用场景的长期使用需求。整体结构没有复杂的异形零件，所有零部件都可以通过常规的车削、铣削工艺加工完成，不需要特殊的加工设备，量产成本可控，装配过程也不需要特殊工装，只需要按照顺序将密码轮、弹片、卡销依次装配到芯轴上，再扣合两端端盖即可完成组装，后期维护也非常方便，出现零部件磨损时只需要拆解更换对应损坏的零件即可，不需要整体更换锁体。
