多自由度铰接式液压机械臂结构设计

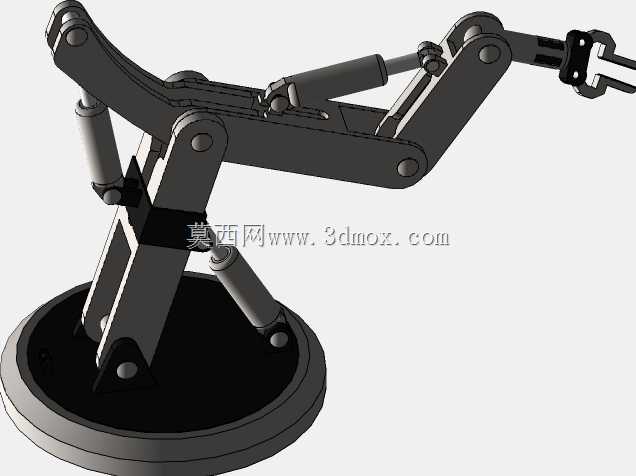

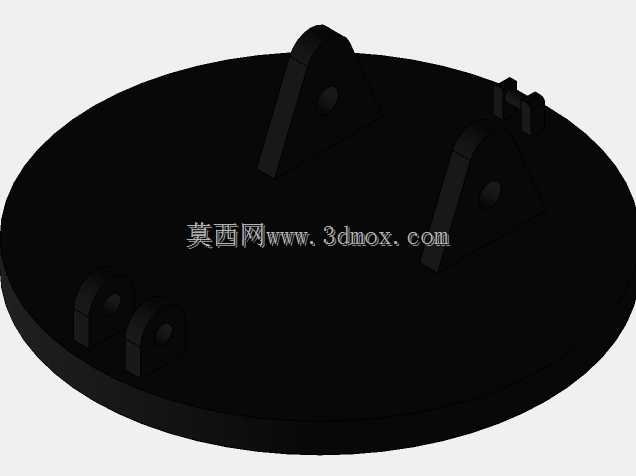

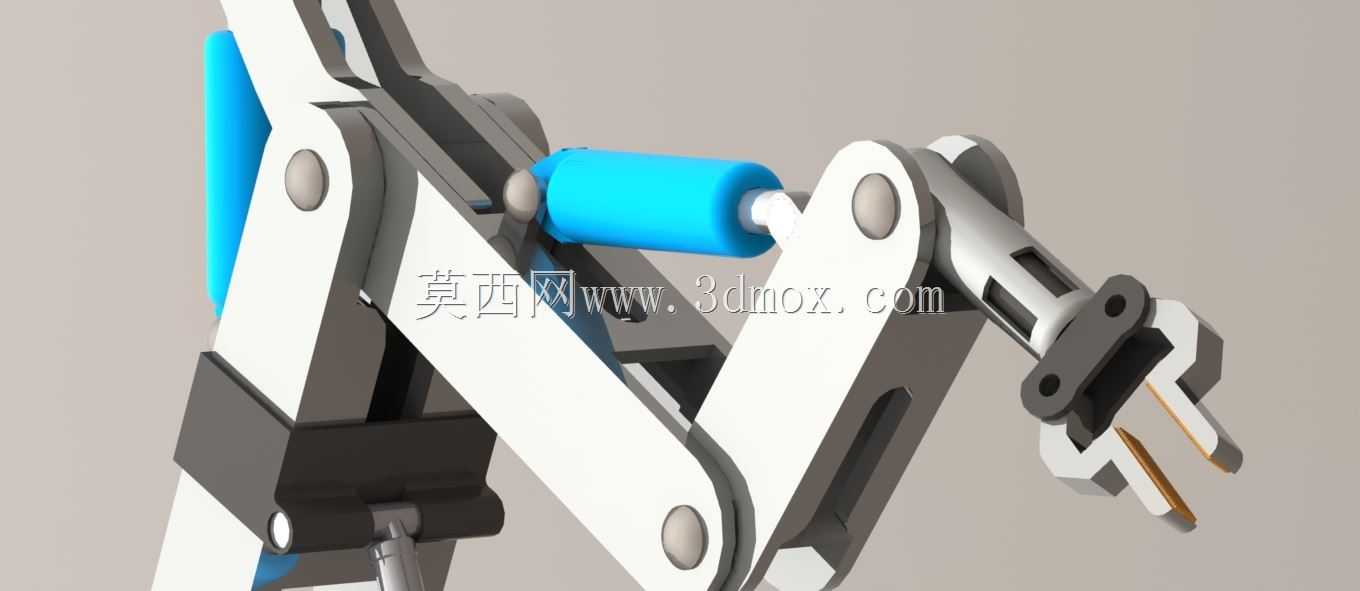

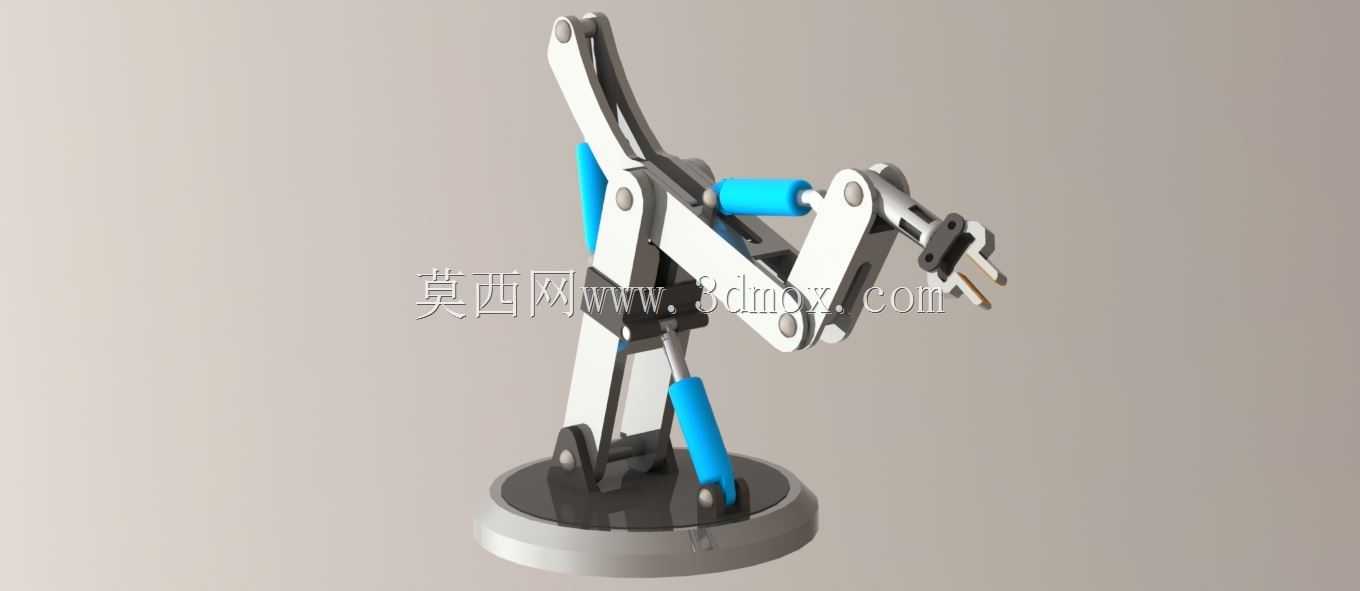

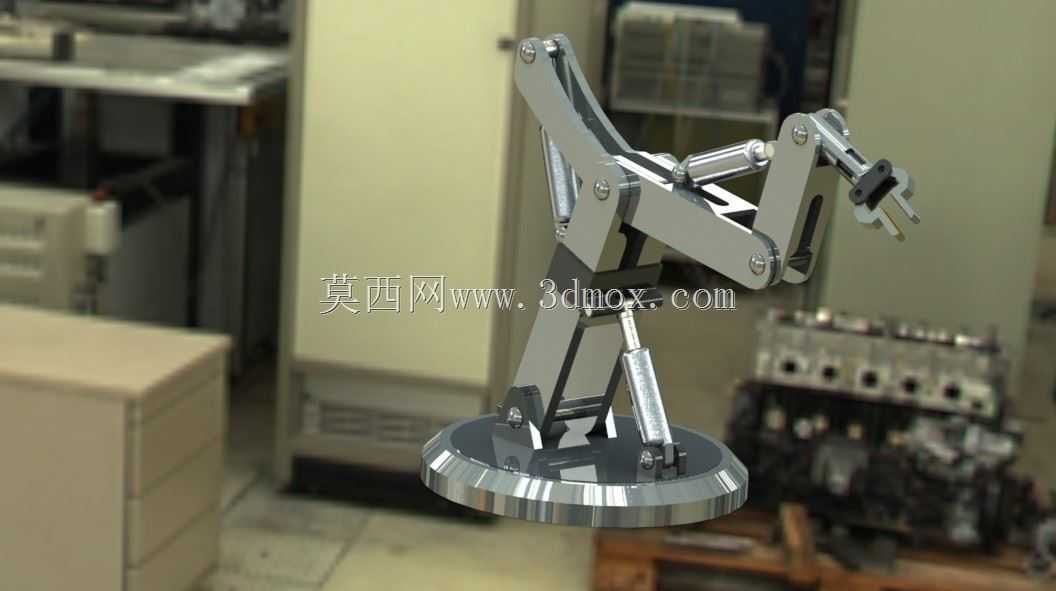

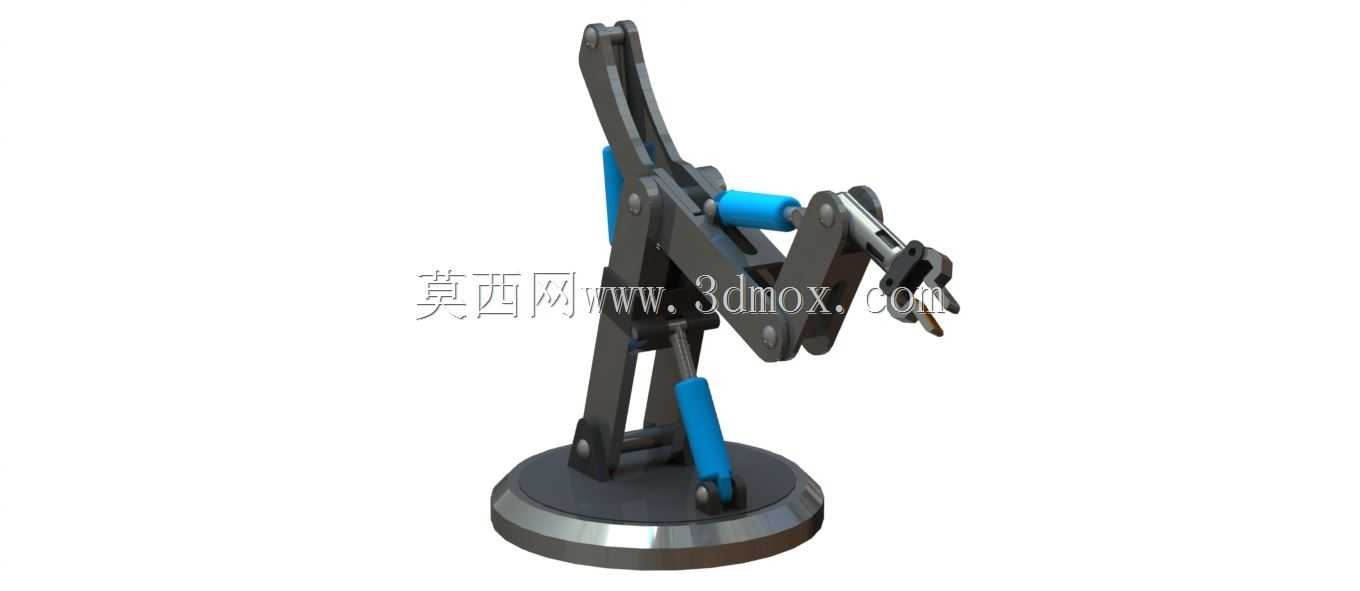

该液压驱动铰接臂结构，核心适配小负载精密作业场景，常见于教学实训台搭建、小型工件分拣工位、实验室自动化操作单元，也可作为桌面级演示载体验证液压传动在多自由度机构上的控制逻辑。从功能实现逻辑来看，整套臂体采用多段铰接串联布局，底座为圆盘式安装结构，安装面预留标准螺栓孔位，可直接固定在金属工作台面或型材支架上，安装边界需预留至少1.2倍臂展的回转空间，避免臂体俯仰、回转过程中与周边工装发生干涉。臂体各段关节处集成微型液压作动筒，通过液压杆的伸缩量变化，驱动相邻臂段绕铰接销轴转动，可实现末端夹持机构在三维空间内的位置调整，末端配置的夹爪可适配不同形状的小型工件，夹爪开合行程可通过液压回路压力调节，适配不同夹持力需求的作业场景。设计过程中优先考虑关节受力的均衡性，每处铰接点都配置了耐磨衬套结构，降低反复转动带来的磨损量，臂段主体采用轻量化镂空结构设计，在保证结构刚性满足小负载作业要求的前提下，尽可能降低臂体自重，减少液压驱动的负载损耗，提升动作响应速度。液压管路沿臂段内侧的走线槽布置，避免臂体运动过程中管路与外部结构发生剐蹭，同时预留了管路维护的操作空间，后期更换密封件或调整管路走向时无需拆解主体臂段结构。从尺寸边界来看，臂体完全收拢状态下整体高度不超过底座直径的2.5倍，完全伸展状态下末端作业半径可覆盖底座周边圆形作业区域，俯仰角度范围可覆盖从水平到近垂直向上的区间，回转动作可实现360度全周覆盖，适配不同方位的作业点位需求。整套结构的传动逻辑清晰，各关节的运动解耦难度低，可直接作为液压传动教学的演示载体，也可经过参数调整后适配小型自动化生产线的上下料工位，替换气动或电动机械臂在有防爆需求的特殊场景下完成作业，避免电气元件带来的安全隐患。
