带瞄准镜软空气动玩具步枪结构设计

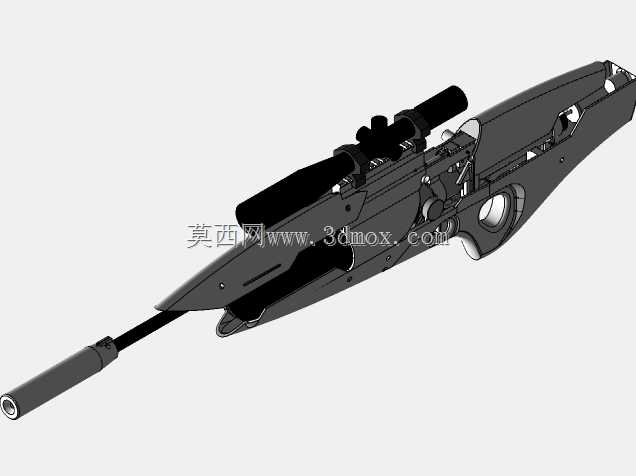

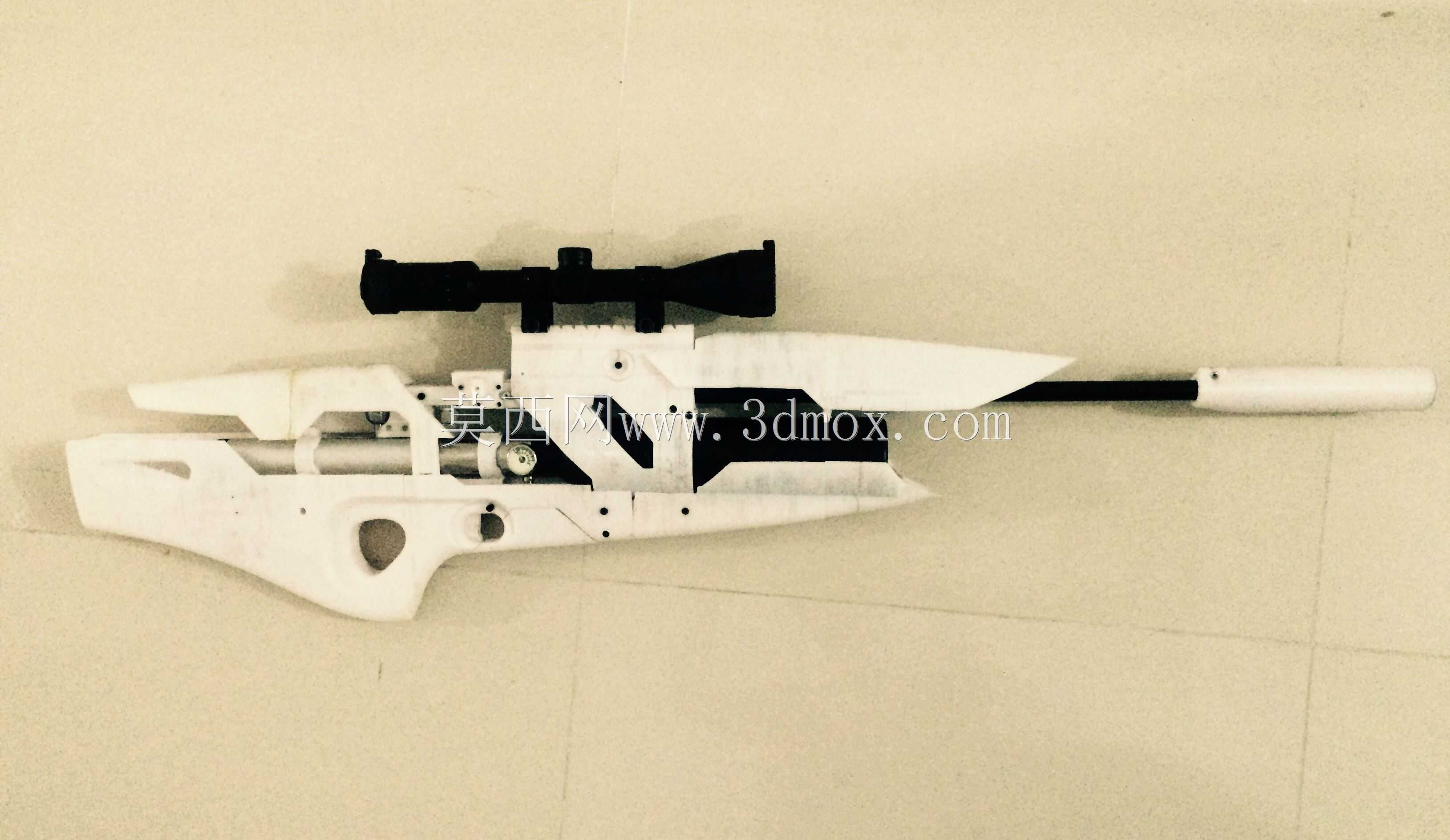

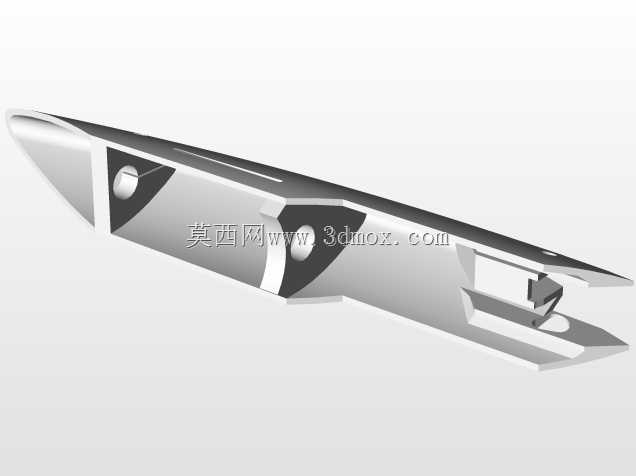

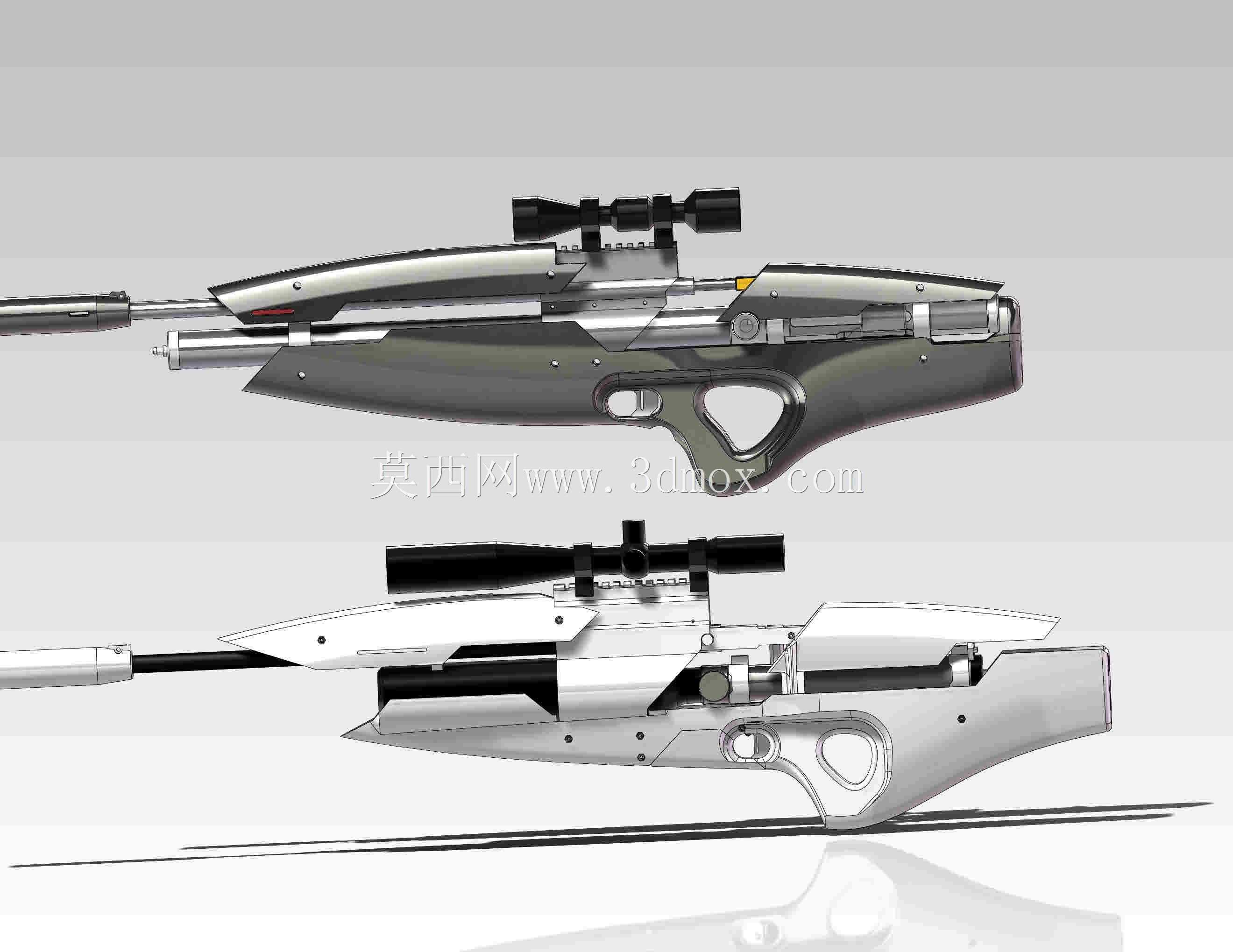

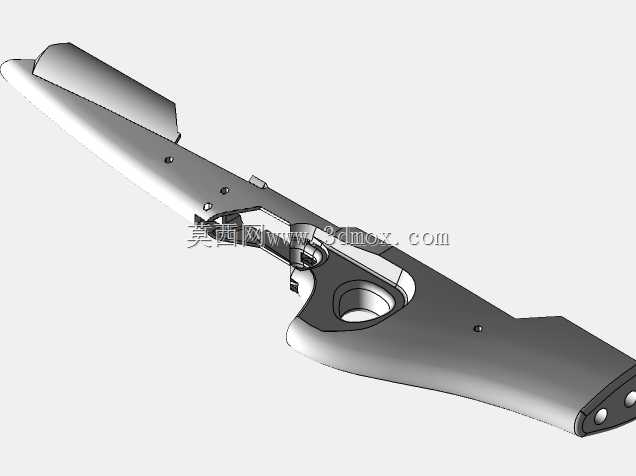

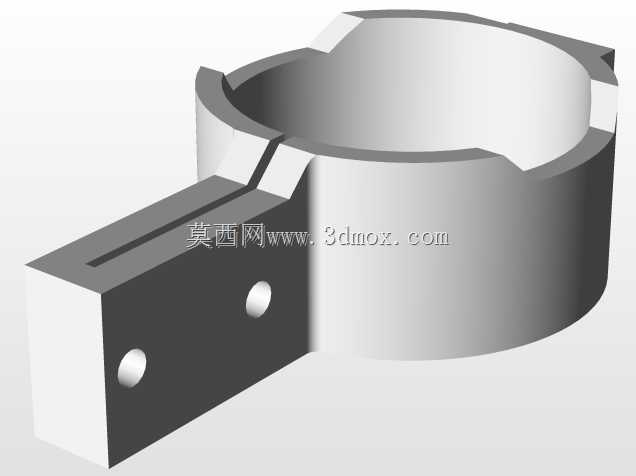

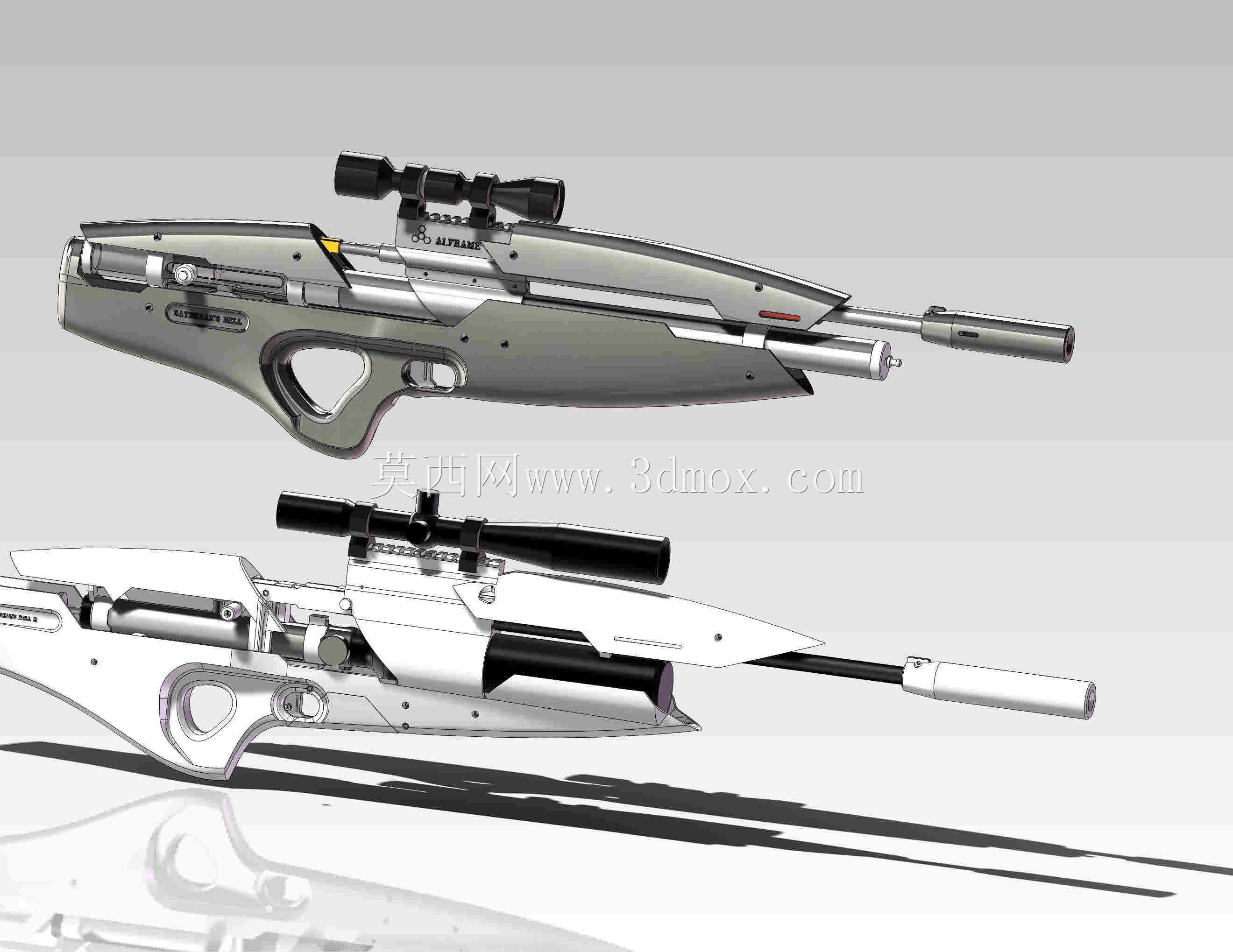

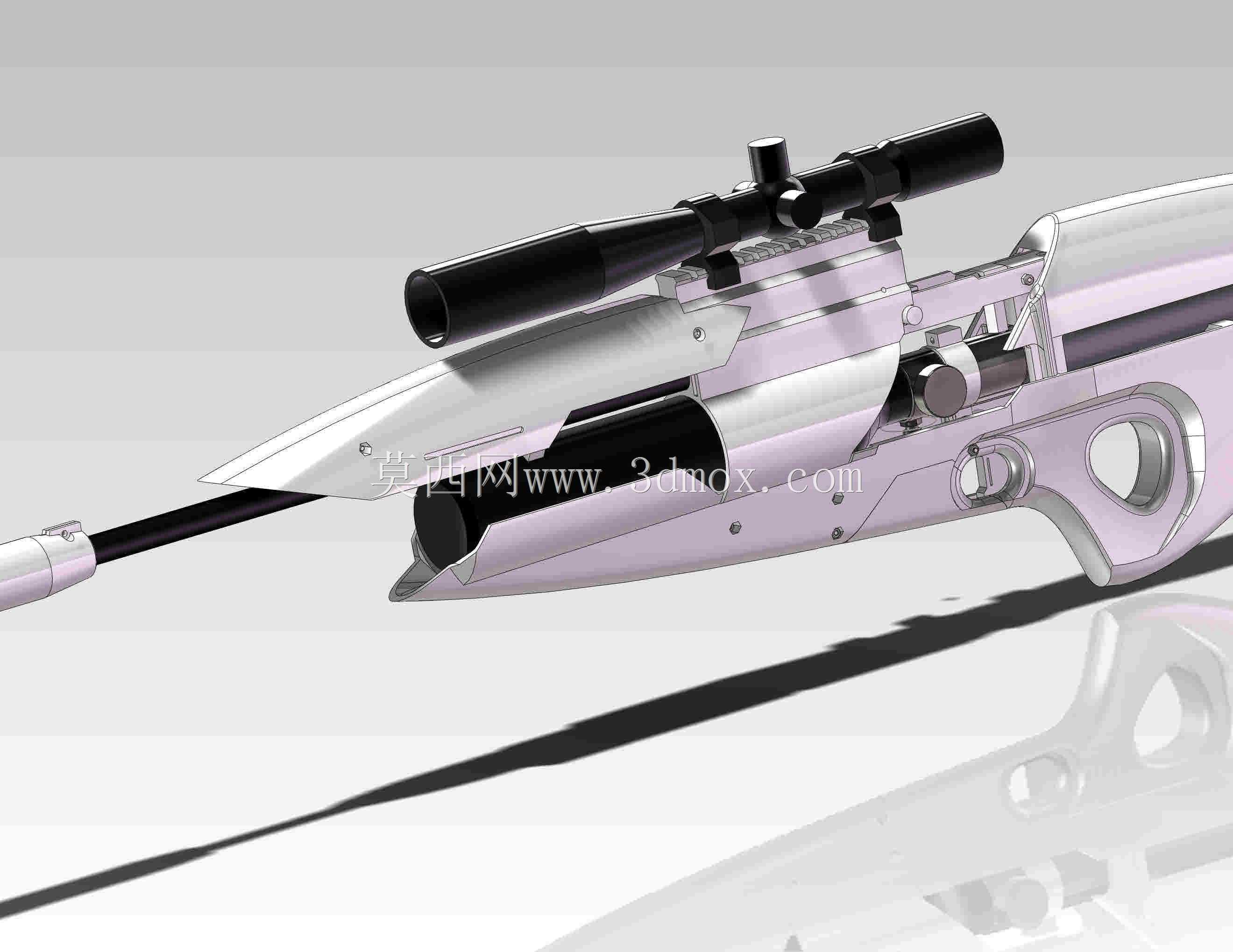

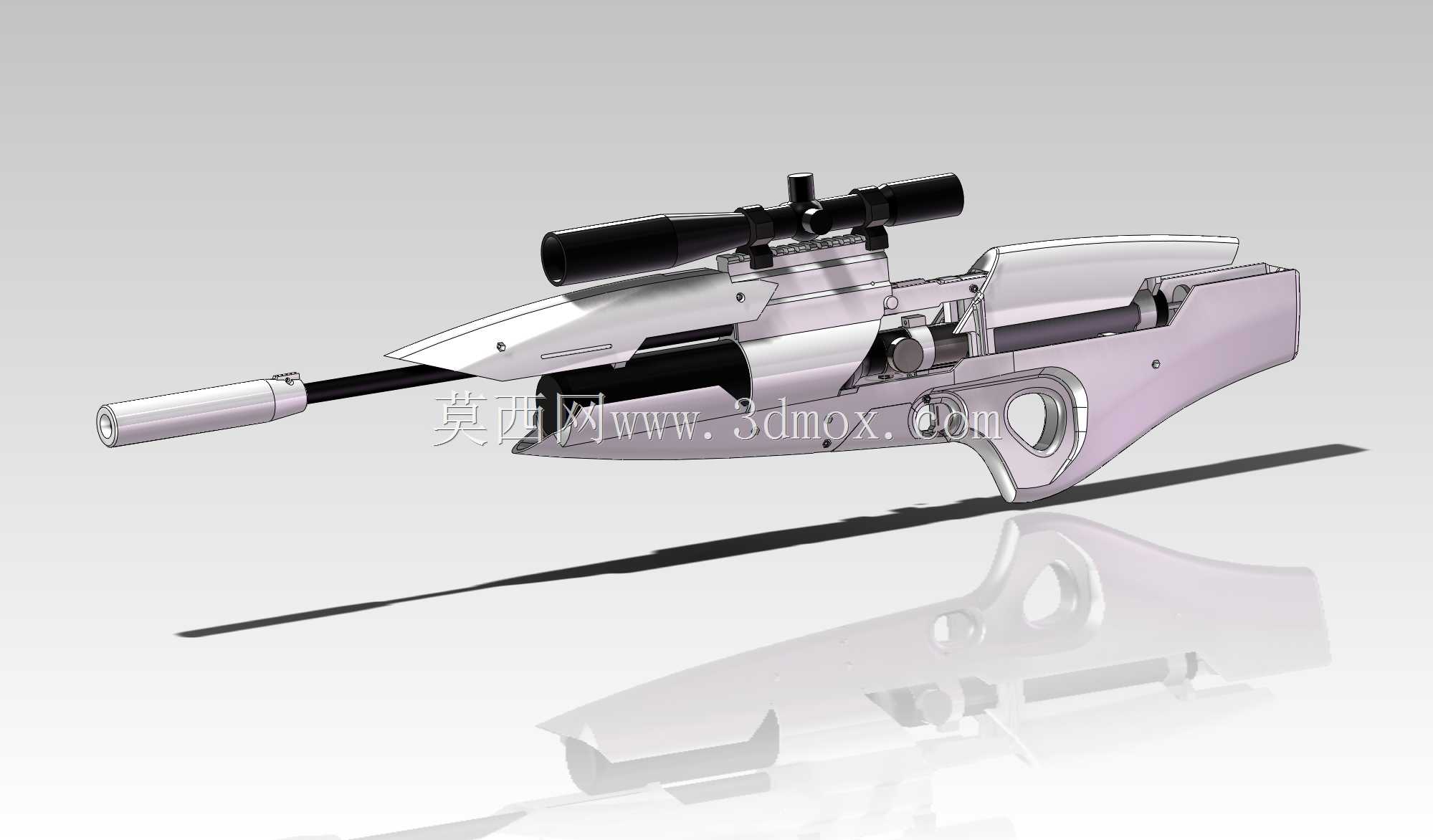

这款软空气动玩具步枪的设计，核心围绕非致命休闲射击场景展开，整体结构未复刻真实枪械的击发、供弹等功能性机械结构，仅保留枪械类造型的外观辨识度，适配3D打印制作的个人DIY需求，可作为桌面摆件、休闲射击玩具使用，也可作为影视道具、cosplay装备的造型参考。从设计思路来看，整体采用流线型一体化枪身布局，将瞄准镜、消音造型枪口、握把结构做了整合式外观设计，枪身主体做了分件处理，拆分的部件边界均预留了3D打印的装配公差，无需额外复杂的金属连接件即可完成拼接，握把位置做了贴合手部握持弧度的内凹处理，虎口位置的镂空设计既减轻了整体重量，也提升了握持时的贴合度，避免长时间握持产生硌手感。瞄准镜部分采用与枪身上部皮卡汀尼造型导轨一体化的设计，镜身做了粗细两段的圆柱造型还原，调节旋钮位置做了凸起的细节刻画，无需额外装配即可呈现完整的瞄准装置外观，枪口位置的消音造型件做了分段式的圆柱阶梯设计，与枪管部分做了插接式的装配结构，打印完成后可直接插入枪管前端完成固定。从安装边界来看，整体枪身长度适配常规桌面级FDM3D打印机的成型尺寸，最长部件长度未超过250mm，最大宽度部件为枪身主体，宽度不超过80mm，最高部件为装配完成后的瞄准镜顶部，整体高度不超过120mm，所有部件的壁厚均设置为2mm以上，打印时无需额外添加支撑即可完成大部分结构的成型，仅握把镂空位置需要添加少量易拆除的支撑结构。在实际使用场景中，这款模型仅作为软空气动玩具的造型载体，未设计真实的击发传动结构，使用者可根据自身需求在内部预留的空腔位置加装通用的软弹发射组件，内部空腔的尺寸预留了足够的安装空间，可容纳常规的气缸、活塞类软弹发射结构，枪身尾部未设计枪托结构，整体为无托式的短款步枪造型，更适合近距离的休闲把玩，不适合远距离精准射击使用。枪身表面做了平滑的曲面过渡处理，未设计多余的防滑纹、刻字等细节，降低了3D打印的后处理难度，打印完成后仅需简单打磨即可进行喷漆上色，可根据个人喜好制作不同的外观配色，表面的分模线位置均设计在部件的拼接缝隙处，装配完成后可自然遮挡分模线痕迹，提升整体外观的完整度。
