入耳式有线耳塞外观结构设计方案

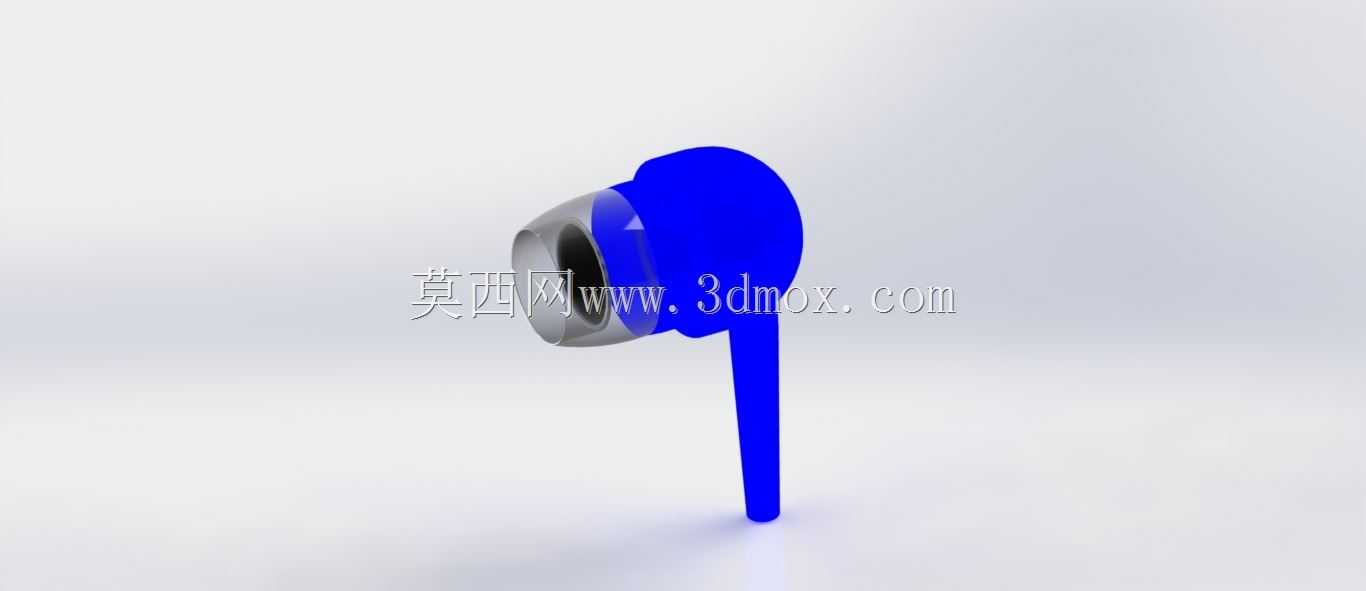

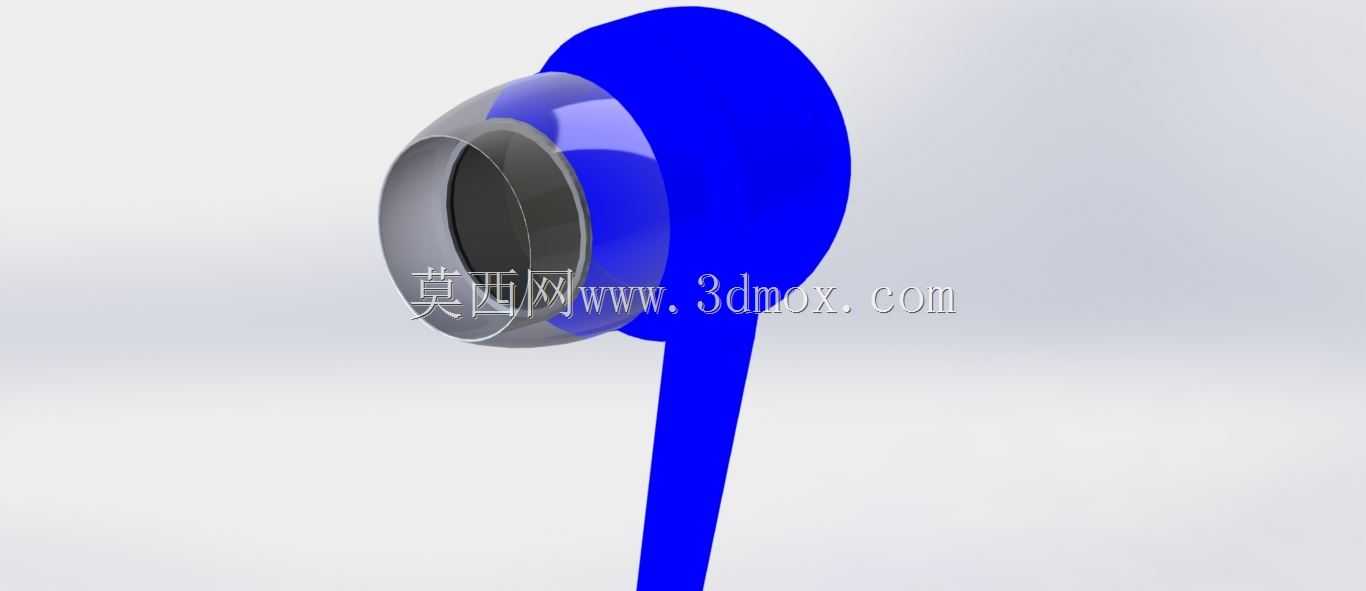

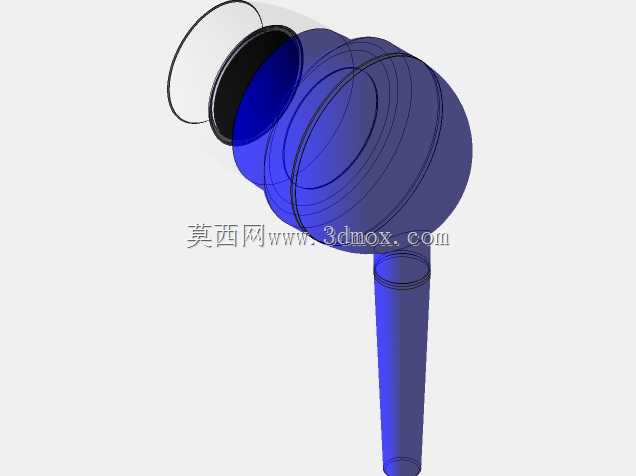

这款入耳式耳塞的结构设计，首先围绕耳道贴合的核心使用需求展开，出声端采用阶梯式收窄的硅胶套安装位，预留了1.2mm的环形卡槽用于固定不同尺寸的硅胶耳套，适配不同人群的耳道轮廓，避免佩戴过程中出现滑落、密封不足的问题。音腔部分采用圆润的椭球形曲面过渡，外壳壁厚控制在1.2mm，既保证了注塑成型时的熔体流动均匀性，避免出现缩痕、缺胶等成型缺陷，也能在日常跌落、挤压时提供足够的结构强度，减少外壳开裂的风险。音腔内部预留了6mm动圈单元的安装腔体，单元固定位设计了0.3mm的环形定位凸台，装配时可以快速对齐单元位置，保证出声孔与单元振膜的同轴度，减少音频传输过程中的声损。尾柄部分采用细长的圆柱过渡结构，从音腔底部自然延伸，出线位置做了3mm的圆弧过渡，避免线材反复弯折时出现线芯断裂的问题，尾柄内部预留了线材走线槽与PCB板的安装空间，可集成线控按键、麦克风等功能模块，满足通话、切歌等日常使用需求。从实际应用场景来看，这类耳塞可适配日常通勤、移动办公、运动休闲等多种场景，入耳式的密封结构能有效隔绝部分环境噪音，提升低频音频的表现效果。设计过程中对外形的人机交互维度做了多轮验证，耳塞整体重心靠近出声端，佩戴时重量集中在耳道入口位置，长时间佩戴不会出现明显的坠重感，外壳表面采用高光曲面处理，无尖锐棱角，接触耳廓的位置全部做了R0.5以上的圆角过渡，避免长时间佩戴产生压痕。安装边界方面，耳塞整体最大外径控制在14.5mm，尾柄长度为16mm，搭配常规硅胶耳套后，插入耳道的深度控制在8mm以内，不会对耳道造成过度压迫，出线位置的线材直径适配3.2mm的常规TPE耳机线，尾柄末端做了锥形收腰结构，可搭配线卡提升线材与壳体的连接拉力，满足至少50N的拉拔力要求，避免日常拉扯导致的线材脱落。音腔的合模线设置在耳塞侧面的居中位置，后续表面处理时可以通过抛光、喷涂工艺掩盖合模线痕迹，提升外观的整体质感，出声孔位置采用0.8mm的密集微孔阵列，既保证声音的通透度，也能阻挡耳道分泌物进入音腔内部，延长产品的使用寿命。
