多片式摩擦离合器装配结构三维设计

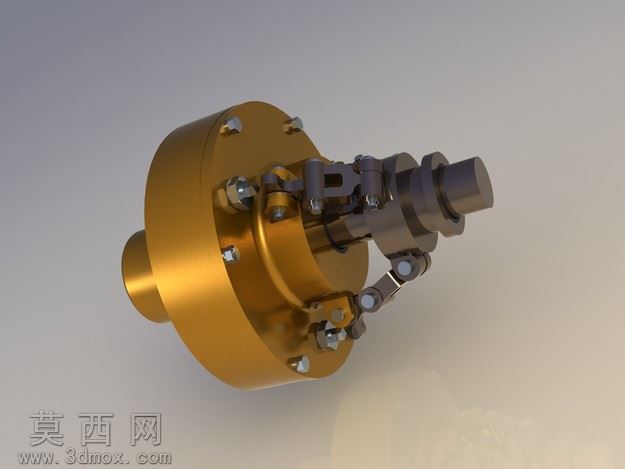

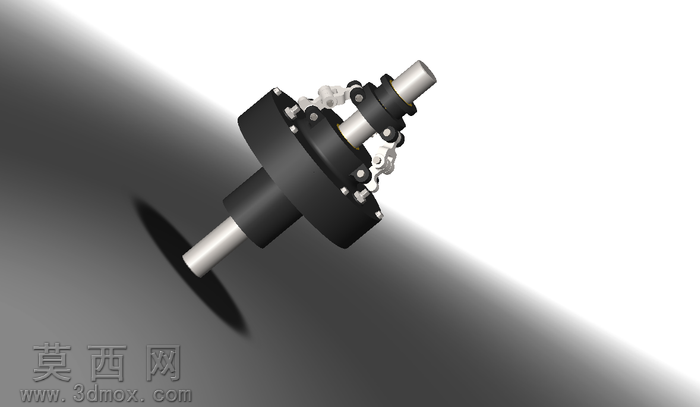

本作品为多片离合器的完整装配三维模型，建模过程严格遵循机械设计规范，先完成各组成零件的独立参数化建模，再按照实际装配约束关系完成整体组装，完整还原了多片离合器的真实结构形态。建模阶段对离合器的壳体、摩擦片组、压紧机构、输入输出轴端、连接紧固件等所有零件均做了精细化特征构建，对壳体上的螺栓安装孔、定位销孔、压紧杠杆的铰接结构、摩擦片的内外齿配合结构都做了精准还原，保证各零件间的装配间隙、配合公差符合实际机械设计要求，可直接用于装配干涉检查、结构原理演示等场景。渲染阶段采用金属材质体系，离合器主壳体赋予黄铜质感金属材质，调整材质的粗糙度、反射率参数还原金属壳体的机加工表面质感，内部的摩擦片、压紧杠杆、轴类零件赋予不同色调的钢材金属材质，通过材质差异清晰区分不同功能的零件，同时添加柔和的环境光与定向补光，突出零件的轮廓细节与装配层次，避免金属材质出现过曝或死黑的渲染问题，最终呈现的渲染图可以清晰展示离合器的外部形态与局部装配结构。结构设计上完整复现了多片离合器的工作原理结构，多组摩擦片交替布置，通过压紧机构的杠杆结构实现摩擦片的压紧与分离，进而实现动力的接合与切断，输入输出端的轴连接结构、壳体的密封连接结构、紧固件的排布都完全参照实际工业用多片离合器的设计逻辑，模型的装配层级清晰，可拆分查看单个零件的结构形态，也可通过剖面视图展示内部摩擦片组的堆叠结构与压紧机构的动作路径，能够直观呈现多片离合器依靠多组摩擦面摩擦力传递扭矩的工作特性，可用于机械原理教学、传动系统方案设计参考、虚拟装配实训等场景，帮助使用者快速理解多片离合器的结构组成与工作逻辑。
