AK74步枪后方瞄准基座结构三维设计

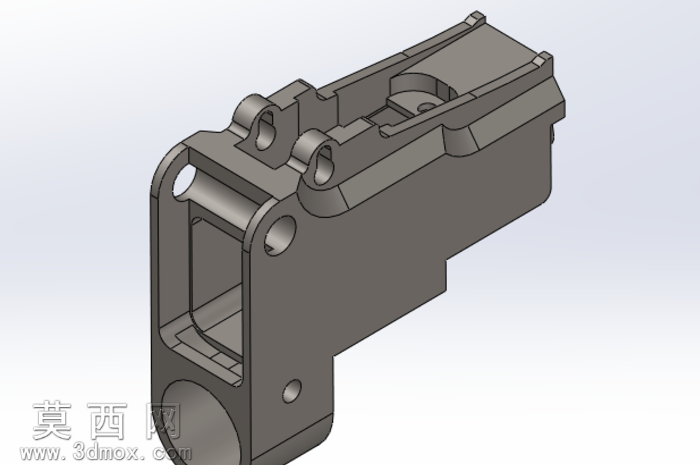

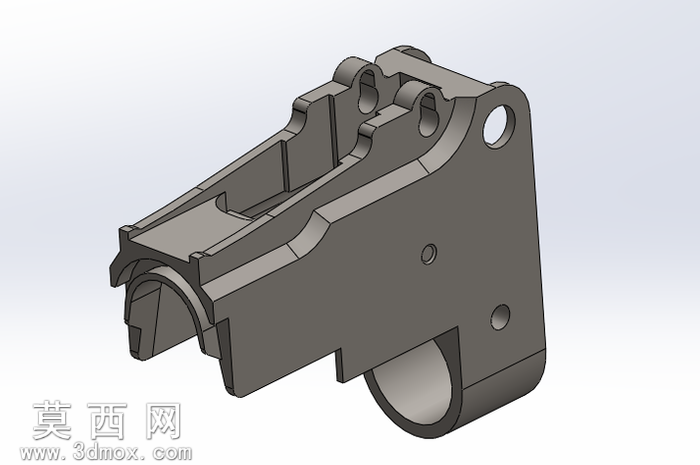

本作品为AK74步枪配套的后方视线瞄准基座三维结构设计，建模过程依托SolidWorks平台完成全参数化特征构建，全程遵循枪械零部件的尺寸配合公差要求，还原真实枪械部件的装配逻辑。建模阶段首先通过草图绘制勾勒基座的主体轮廓，针对基座上的铰接孔位、定位销孔、卡槽结构分别采用拉伸、切除、旋转、倒角等基础特征完成主体成型，对部件上的铰接耳、限位凸台、让位槽等细节结构进行精细化特征处理，确保每一处结构的尺寸比例与实物保持一致。材质渲染阶段采用哑光深灰色金属材质，模拟枪械零件常用的碳钢氧化处理表面质感，调整材质的粗糙度、金属度参数还原金属部件的哑光磨砂质感，对孔位边缘、棱边位置添加轻微的倒角高光效果，还原机加工零件的边缘处理工艺，渲染过程中采用柔和的工业产品打光方案，清晰展现部件的凹凸结构与装配关系。结构设计上，该基座作为步枪瞄准系统的安装载体，预留了照门组件的铰接安装孔位，设置了与机匣配合的定位卡槽与固定孔，同时兼顾了枪机组件运动的让位空间，各孔位的同轴度、配合面的平面度均按照枪械零件的加工精度要求进行参数设定，确保虚拟模型可直接用于后续的装配验证、结构仿真或者3D打印样件制作。设计思路围绕还原AK系列枪械零件的可靠结构特性展开，在保证外观还原度的同时，重点梳理了零件各结构之间的功能逻辑：铰接耳用于安装可折叠的照门组件，下部的大直径孔用于与枪身相关部件的铰接配合，侧面的小圆孔为定位销安装孔，内部的空腔结构为枪机运动预留足够行程，整体结构紧凑，在满足强度要求的前提下尽可能控制零件重量，符合枪械零部件的设计原则。建模过程中对所有特征进行了参数化关联，后续可根据不同的改装需求快速调整孔位尺寸、安装槽位置，适配不同规格的瞄准配件安装需求，模型的所有配合面均做了公差预留处理，可直接导入装配环境完成与其他AK步枪配件的虚拟装配，验证部件之间的干涉情况。
