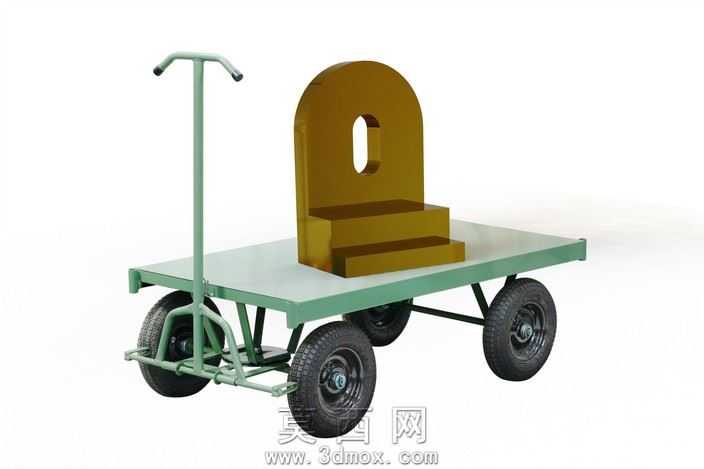

该零件采用三维参数化建模方式完成整体构建,建模过程中首先以底部安装基面为草图基准,绘制两层阶梯的外轮廓截面,通过拉伸凸台命令生成阶梯底座实体,保证两层台阶的高度差与平面度符合装配定位要求。随后在底座上方绘制带圆角的立式支撑板轮廓,将轮廓拉伸至设定厚度后与底座实体进行合并布尔运算,确保两个部分的连接过渡无多余缝隙,结构强度满足支撑负载需求。支撑板中部的腰型孔采用草图绘制长圆形轮廓后拉伸切除的方式生成,孔的边缘做了等半径圆角处理,避免应力集中导致的零件开裂问题,同时腰型孔的设计可适配安装过程中的位置微调需求,降低装配对位的精度要求。材质设置上选用了哑光金属材质,调整材质的反射率与粗糙度参数,模拟经过机加工后的金属表面质感,渲染阶段采用三点布光方案,主光源从侧上方照射凸显零件的立体轮廓,辅助光源补亮暗部细节避免阴影过死,背景选用浅灰色渐变环境突出零件本身的结构特征。整体结构设计遵循机械零件的工艺性原则,所有外轮廓的尖角位置均做了圆角过渡,既减少加工过程中的刀具损耗,也能避免使用过程中锐边划伤操作人员,底座的阶梯结构可实现与不同高度配合件的适配安装,立式支撑板的圆弧顶部设计可分散受力,提升整体的抗弯折性能,建模过程中所有尺寸均按照通用机械零件的标准公差进行参数化设置,可直接导出工程图用于后续的机加工生产。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 2.18 MB
- 售价 10金币
- 浏览次数
- 系统要求 CATIA,效果图,AutoCAD,STEP/IGES,SolidWorks2011,
- 软件分类 通用五金配件
