角式法兰连接手轮截止阀三维设计

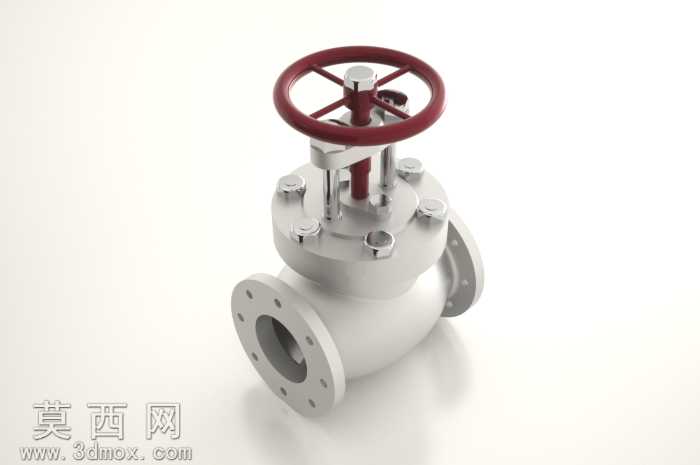

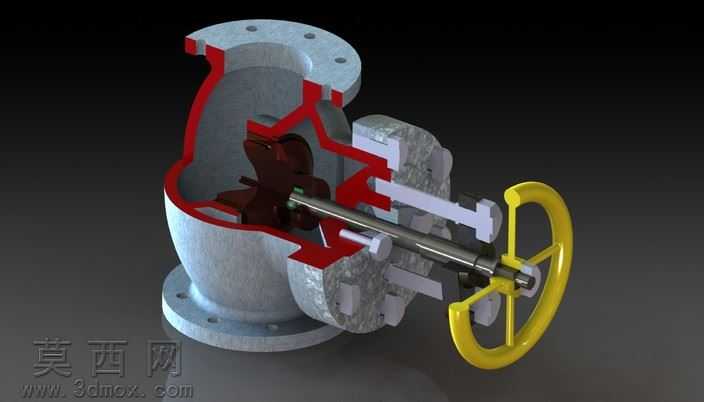

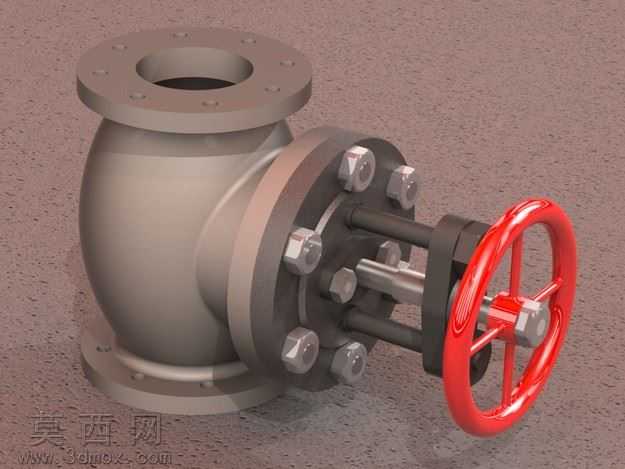

本作品为角式法兰连接截止阀的三维建模设计，建模过程严格遵循工业阀门的设计规范与实际生产尺寸要求，完整还原了该类截止阀的全部结构细节。建模阶段采用自底向上的装配设计思路，首先完成单个零件的独立建模：阀体部分采用铸钢材质的视觉表现，建模时精准还原角式流道的圆弧过渡结构，上下两端的法兰盘严格按照法兰连接标准绘制螺栓孔分布、密封面凸台结构，保证法兰对接的尺寸匹配性；阀盖与阀体的连接部位绘制了均布的螺栓连接结构，每一颗六角螺栓、配套螺母都单独建模还原，清晰呈现中法兰的密封压紧结构；阀杆部分做了阶梯轴结构设计，匹配启闭行程的运动需求，与手轮连接的部位做了方榫传动结构，保证手轮驱动力矩的有效传递；驱动手轮采用红色烤漆材质表现，轮辐做了圆弧过渡的流线型设计，中心部位绘制了与阀杆配合的锁紧螺母结构，还原手轮的操作握持形态。材质与渲染阶段，为不同零件匹配了对应的工业材质：阀体、阀盖、螺栓等承压金属部件赋予哑光铸钢材质，调整粗糙度参数还原铸件表面的细微颗粒质感；手轮赋予亮面红色烤漆材质，添加轻微的环境反射效果突出漆面的光洁质感；密封件部位赋予深色橡胶材质，表现密封结构的弹性特质。渲染时采用柔和的工业产品布光，多角度呈现阀门的装配关系，既展示整体外观形态，也清晰呈现阀杆传动、螺栓紧固、法兰连接的细节结构。该截止阀为角式结构，适用于管路需要90度转向的通断控制场景，手轮驱动的结构设计可靠，维护便捷，建模时充分考虑了零件间的装配干涉检查，所有配合面都做了精准的公差预留，既可以作为工业阀门设计的参考案例，也可用于管路系统的装配模拟、教学演示场景，完整呈现了法兰截止阀从零件设计到整体装配的全流程建模逻辑，结构严谨，细节还原度高，符合工业级三维模型的设计标准。
