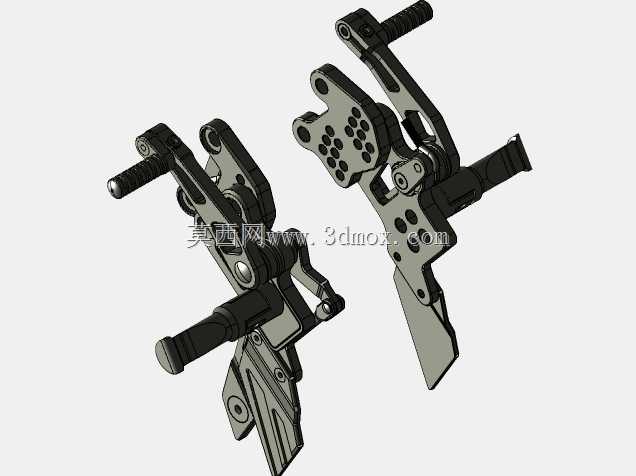

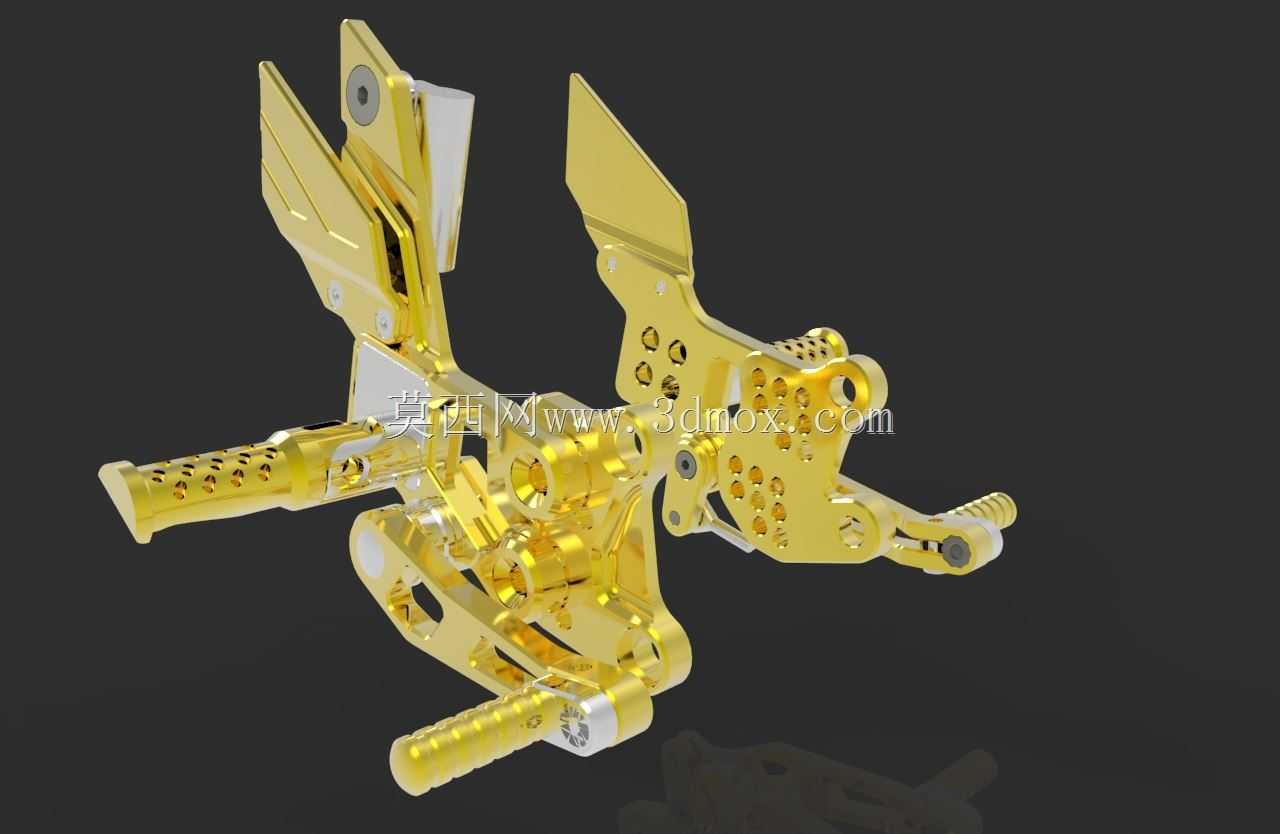

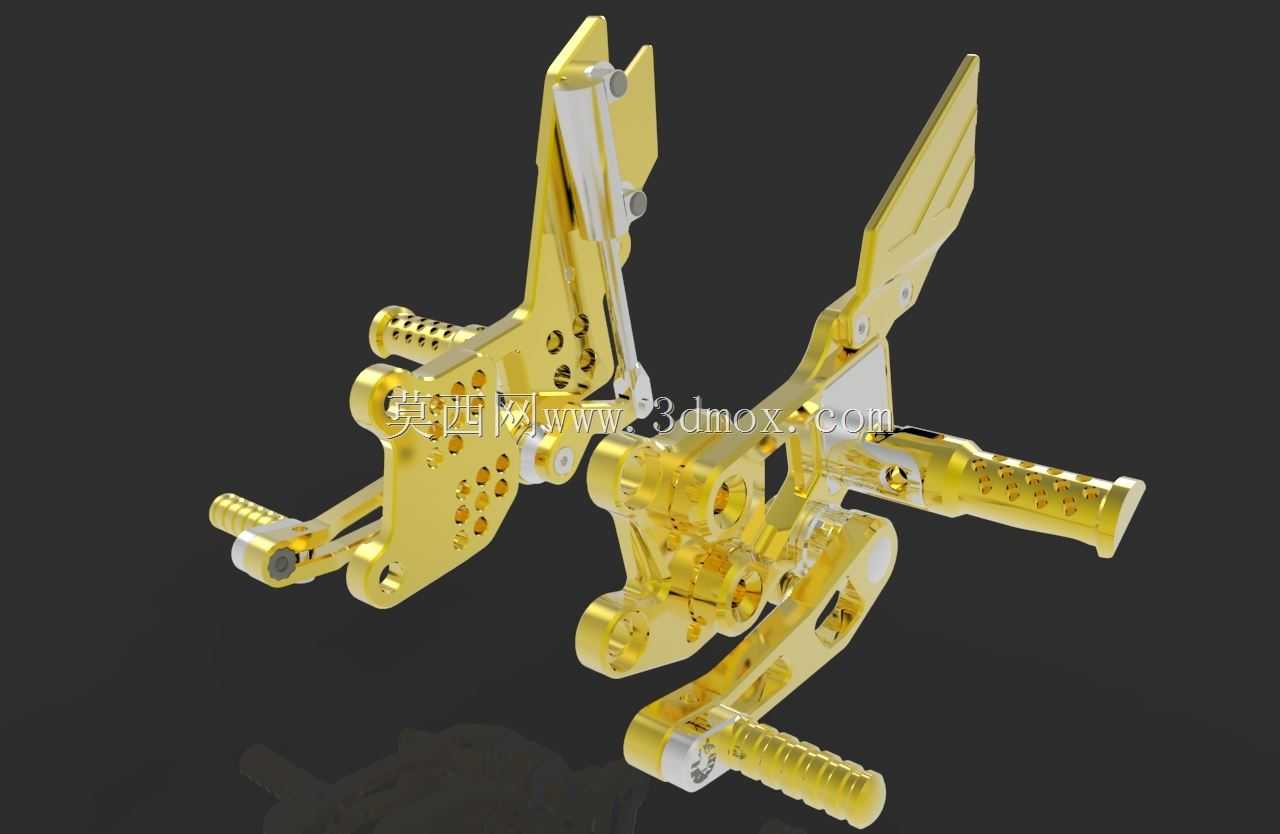

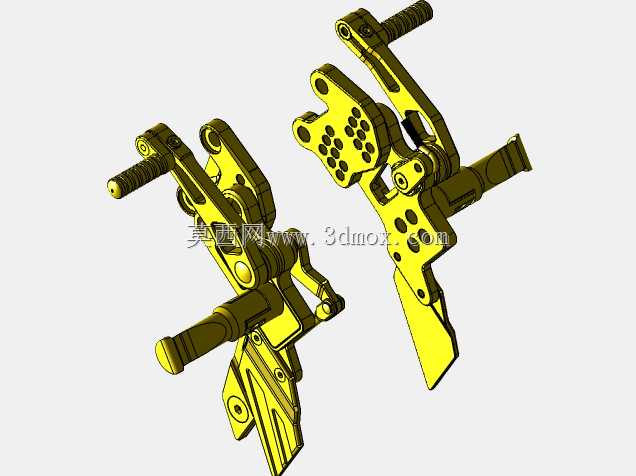

摩托车改装用铝合金升高脚踏总成结构

这套升高脚踏组件主要面向运动型摩托车赛道改装、街车姿态升级场景，替换原厂低位脚踏结构，通过抬高脚踏位置给压弯动作留出更大的车身倾角余量，避免脚踏磨地影响操控极限，同时适配不同身高骑手的骑行三角调整需求，减少长时间骑行时的腿部弯折疲劳。整套组件采用分体式模块化设计思路，主体安装基座预留了多档位调节孔位，可根据骑手的腿长、骑行习惯调整脚踏前后、高低位置，调节行程覆盖30mm高低差与25mm前后位移范围，适配市面上多数主流大排量运动摩托的车架安装点位，安装时无需对原车车架进行打孔、焊接改造，直接替换原厂脚踏固定位即可完成装配。脚踏杆表面设计有密集的防滑滚齿结构，即使在雨天靴底沾水、赛道骑行靴沾有泥沙的工况下，也能保证脚部与脚踏的接触摩擦力，避免踩滑引发操控失误；脚踏杆与基座的连接位置设计了可折叠回弹结构，车辆发生侧滑、倾倒时脚踏杆可顺着受力方向向内折叠，避免刚性连接导致脚踏断裂、甚至撞击损伤车架安装位。组件的连杆传动结构直接匹配原车后刹车、换挡拉杆的安装接口，传动比经过优化，保留原厂刹车、换挡的脚感反馈，不会因为脚踏位置改变导致操作行程变长、脚感变虚。材质选用上，主体结构采用6061-T6铝合金经CNC铣削成型，在保证整体结构强度的前提下降低组件自重，相比原厂钢制脚踏组件减重约40%，活动铰接位置镶嵌不锈钢衬套，减少长期使用后的铰接位磨损旷量，延长组件的使用寿命。安装边界方面，整套组件安装后最外侧突出宽度不超过车把最大宽度，不会额外增加车辆的通过宽度，脚踏最低位置相比原厂抬高45mm，对应车身最大倾角可提升6-8度，满足赛道日骑行的倾角需求，同时组件上预留的后刹车油壶、换挡连杆固定位，可兼容不同品牌的改装刹车、换挡部件，无需额外制作转接支架。
