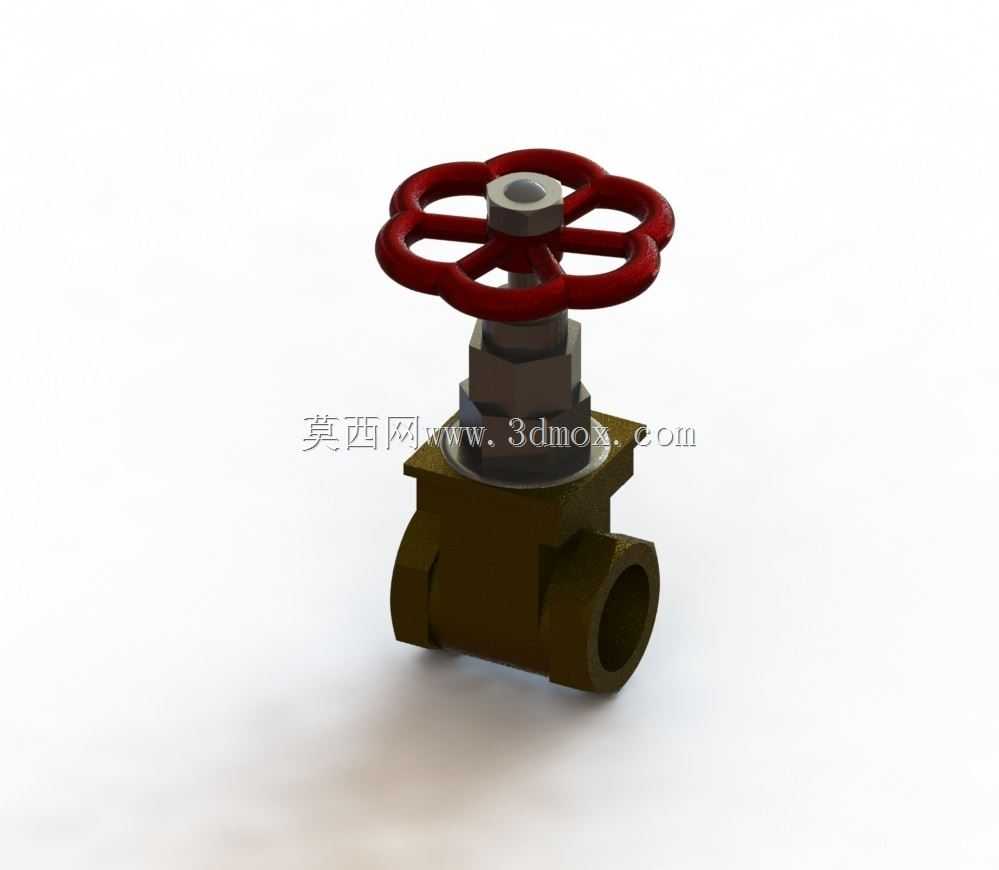

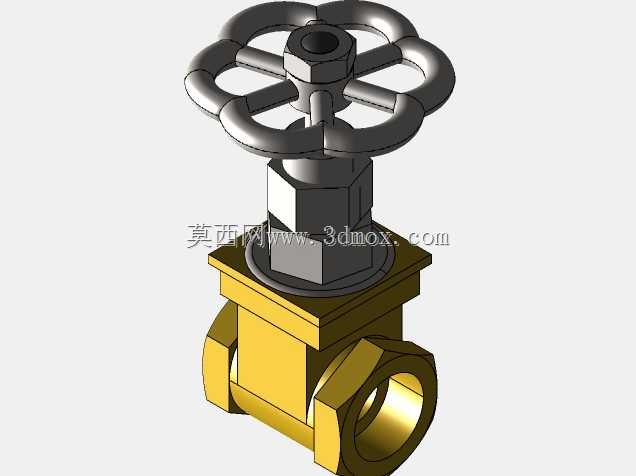

黄铜手轮式螺纹连接闸阀结构展示

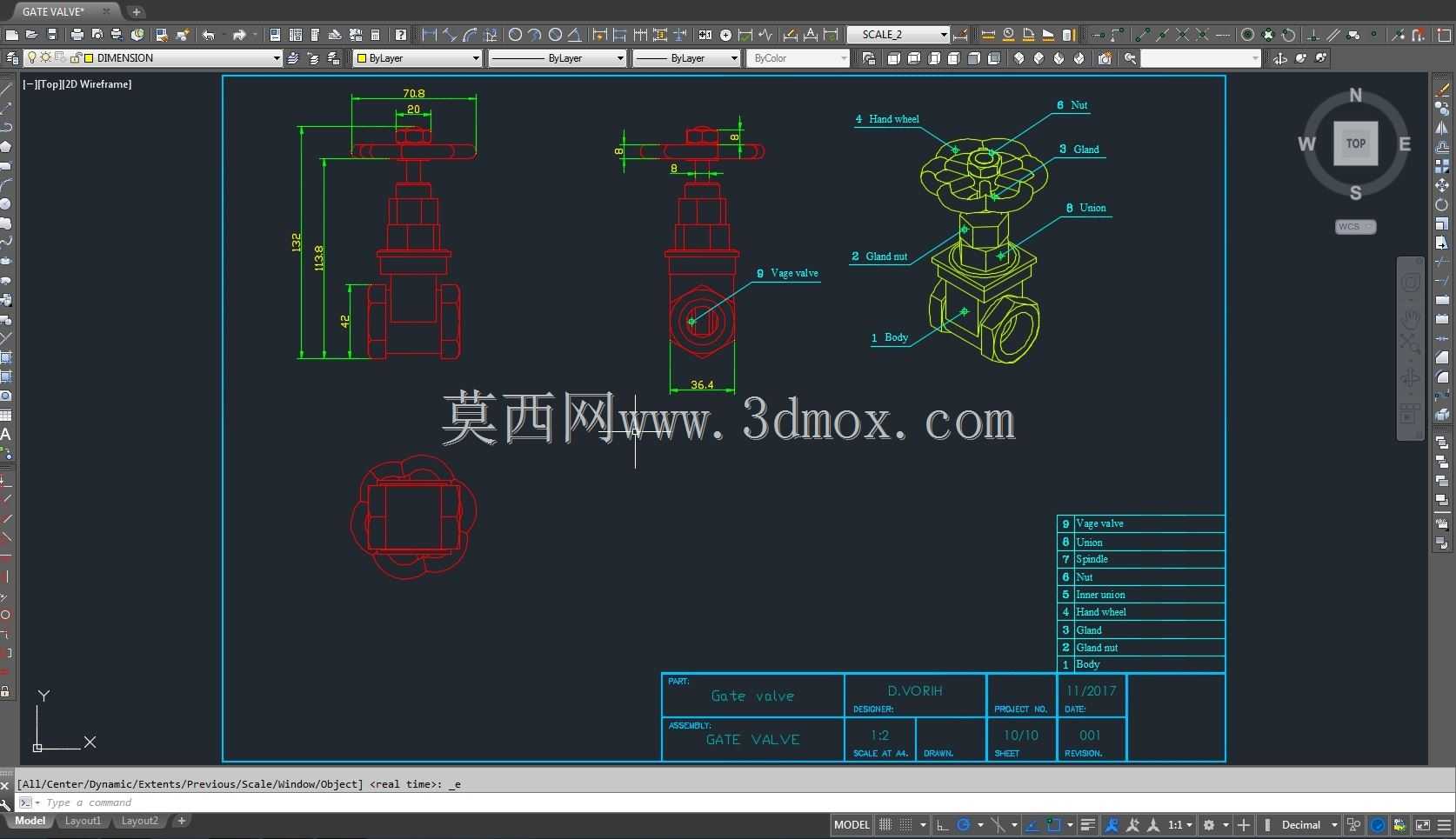

这款手动闸阀主要应用于民用给排水、暖通空调管路、小型工业流体输送系统、消防供水支路等场景，是管路系统中承担截断介质流通功能的核心控制部件，日常工况下主要用来控制水、低压蒸汽、无腐蚀性轻质油品等介质的通断，不适合作为节流调节部件长期处于半开状态使用，避免密封面被高速介质冲蚀损坏。从功能特性来看，该闸阀采用楔式闸板密封结构，全开状态下介质流道直通无遮挡，流阻系数极低，介质通过时压力损失极小，同时启闭过程中闸板行程适中，相比同通径截止阀操作更省力，手轮采用轮辐式红色防滑结构，操作人员徒手即可完成启闭操作，无需额外辅助工具，适配无动力源的现场手动操作需求。设计思路上，整体采用经典的明杆结构布局，阀杆升降过程直观可见，操作人员可直接通过阀杆伸出高度判断阀门当前启闭状态，避免误操作；阀体采用黄铜一体锻压成型，材质致密性好，耐压强度稳定，兼顾抗锈蚀性能与导热适配性，适配民用与常规工业的常温常压工况；中部密封填料函采用多层压填结构，可在长期使用后通过调整压盖螺栓补偿填料磨损，延长整体使用寿命，降低后期维护成本；顶部手轮与阀杆采用四方嵌套配合，连接可靠无打滑风险，手轮边缘做圆弧过渡处理，操作时不会划伤手部。外形与安装边界方面，该闸阀为内螺纹连接形式，两端接口同轴对称布局，安装时可直接与同规格外螺纹管路旋合对接，无需额外焊接法兰，安装空间占用小，适合狭小管路井道、设备内部集成管路等空间受限场景；整体结构沿阀杆轴线垂直对称，手轮旋转外径大于阀体宽度，安装时需在手轮操作侧预留足够的旋转操作空间，保证操作人员可完整旋转手轮完成全行程启闭；阀体底部无突出排污结构，可直接贴靠安装基面固定，适配水平、垂直等多种管路走向安装，安装时需保证手轮处于便于操作的朝上或侧装方位，避免朝下安装导致介质长期浸泡填料函引发渗漏风险。
