波轮式洗衣机内部传动结构剖面展示

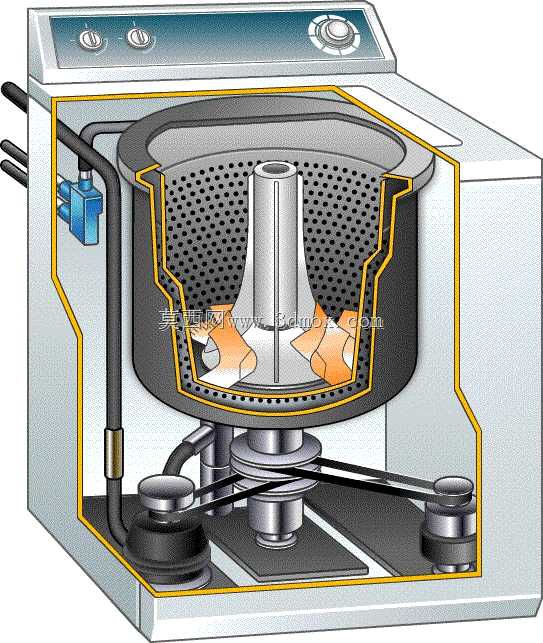

这款波轮式洗衣机的剖面结构模型，完整还原了家用洗涤设备的核心组成与运行逻辑，可直接用于家电产品研发阶段的结构验证、装配工艺推演，也能作为家电维修培训、家用器具原理教学的直观演示载体，覆盖民用家电研发、职业技能培训、家居产品科普等多个应用场景。作为家庭场景中承担织物清洁功能的核心电器，该结构完整呈现了波轮洗衣机的实际运行逻辑：设备运行时，底部的动力输出组件通过皮带传动结构将动力传递至内筒底部的波轮轴，带动波轮形成正反交替的转动，带动筒内水流形成多方向的涡流，带动织物在筒内完成翻滚、揉搓，配合洗涤剂实现污渍剥离，同时内筒侧壁的密布冲孔保障了内外筒之间的水流循环，让洗涤过程中的水流可以充分穿透织物，提升清洁均匀度。从设计思路来看，该结构充分兼顾了家用设备的运行稳定性与使用安全性：顶部操控区域的旋钮布局对应洗涤模式、时长、进水档位的调节，进水端的电磁阀组件精准控制进水通断与流量，底部的减震支撑结构均匀分布在传动组件周边，可有效抵消内筒高速转动、负载不均时产生的震动与偏移，降低设备运行时的噪音与结构损耗；内筒底部的波轮曲面经过弧度优化，可在转动时形成向上托举再回落的水流形态，减少织物缠绕与过度磨损，内外筒之间的预留间隙既保障了水流循环空间，也避免了运行过程中筒壁剐蹭带来的部件损耗。从安装与尺寸边界来看，该结构还原了常规家用波轮洗衣机的紧凑布局逻辑，所有管路、传动部件、电气组件均排布在外壳包裹的内部空间中，进水、排水管路的接口位置预留了标准的外接尺寸，底部支撑脚的可调结构可适配不同平整度的安装地面，整体内部组件的排布充分利用了箱体空间，在保障功能完整性的前提下压缩了设备整体体积，适配普通家庭卫浴、阳台的摆放空间要求，同时各部件的装配预留了合理的检修间隙，方便后期的部件维护与更换。
