带摄像模块的四旋翼航拍无人机结构设计

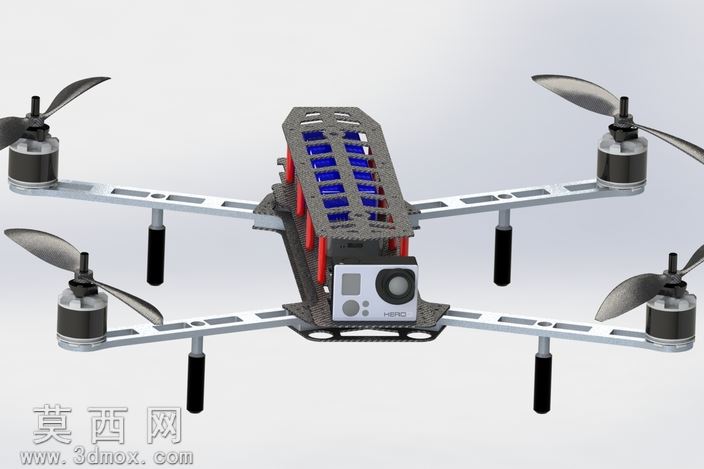

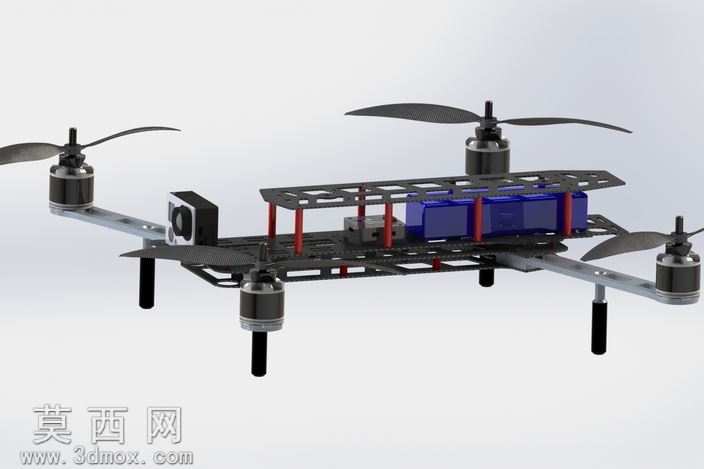

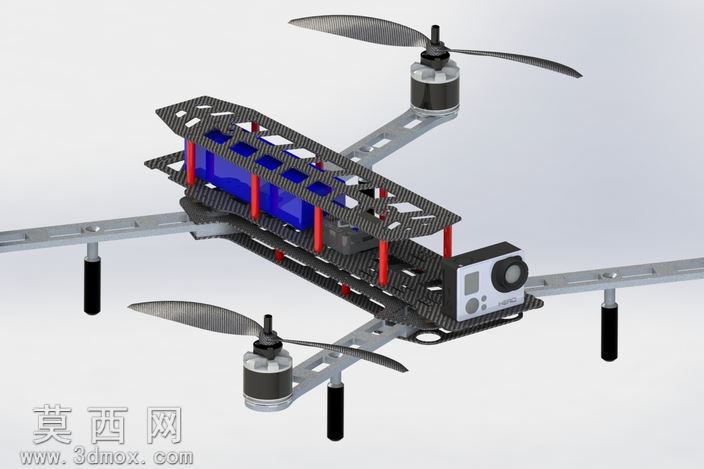

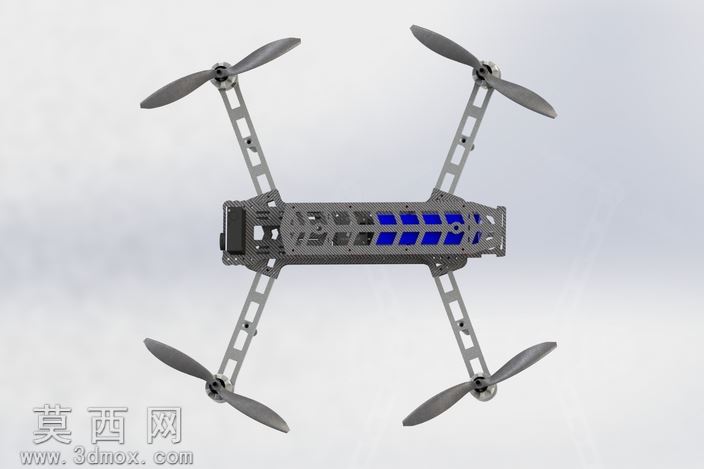

本作品为四旋翼航拍无人机的三维结构设计，整体采用轻量化高刚度的设计思路，在三维建模过程中优先兼顾飞行载重与结构强度的平衡，针对航拍场景的使用需求完成全组件的布局规划。建模阶段首先完成中心机架的主体结构搭建，机架上层采用镂空碳纤维纹理板材设计，通过规律排布的镂空孔位在保证结构抗扭强度的前提下，最大限度降低机身自重，机架层间通过红色柱状支撑柱完成上下板的连接固定，预留出足够的电气设备安装空间，中心区域规划为电池仓，可适配对应规格的锂聚合物电池安装，电池周边预留走线槽位，方便电调、飞控等电气线路的规整排布。机臂部分采用铝合金材质的一体化延伸结构，从中心机架向四个方向对称伸展，每个机臂末端预留电机安装位，匹配无刷电机的安装孔位设计，电机输出轴搭配对应规格的螺旋桨，桨叶采用高效气动翼型设计，可在飞行过程中提供稳定升力。机臂下方设计有柱状起落架，采用减震材质制作，可在降落时缓冲地面冲击力，避免机身搭载的摄像设备受震动损坏。机身前部预留运动相机安装位，可适配对应型号的高清运动相机，安装位设计有角度调节结构，可根据航拍需求调整拍摄视角。建模过程中对所有零部件的装配公差进行了校验，确保各部件之间无干涉，机架的镂空结构、支撑柱的排布、机臂的截面尺寸都经过结构强度仿真验证，可承受飞行过程中的气动载荷与机动动作带来的应力。材质渲染阶段，碳纤维机架还原了编织纹理的哑光质感，铝合金机臂呈现金属磨砂质感，支撑柱采用亮面红色工程塑料质感，螺旋桨还原了碳纤维材质的半光泽纹理，电机部分做了金属亮面与哑光塑料的分色处理，起落架采用黑色哑光橡胶质感，搭载的相机部分还原了镜头玻璃的反光效果与机身按键的细节，整体渲染效果真实还原了实物的材质特征。整体结构设计采用对称布局，保证飞行过程中的重心居中，各部件的安装位置都经过重心配平计算，可有效降低飞控的调节负担，提升飞行稳定性，预留的扩展位也可后续加装其他功能模块，满足不同场景的使用需求。
