明杆法兰连接工业闸阀结构设计

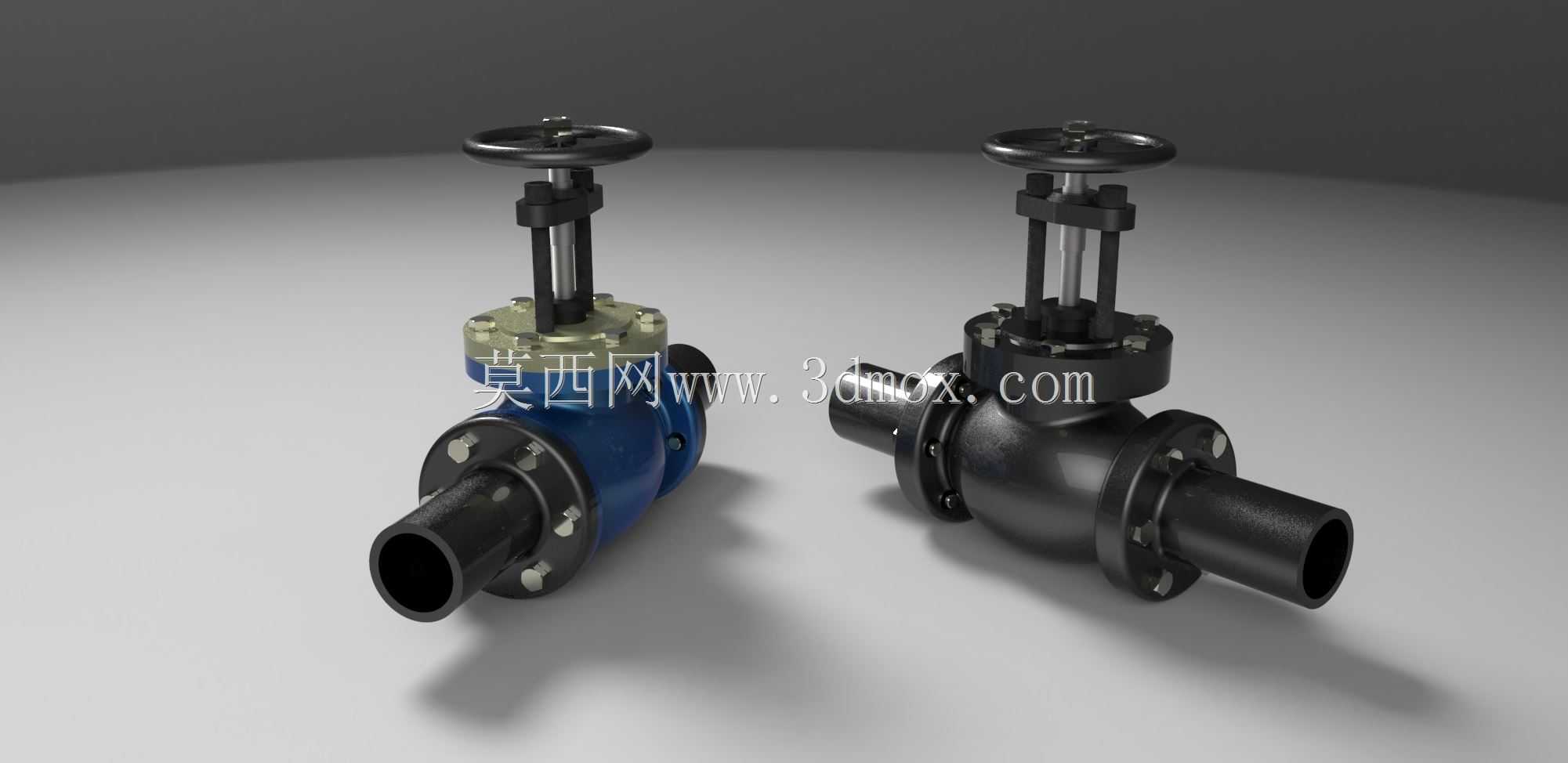

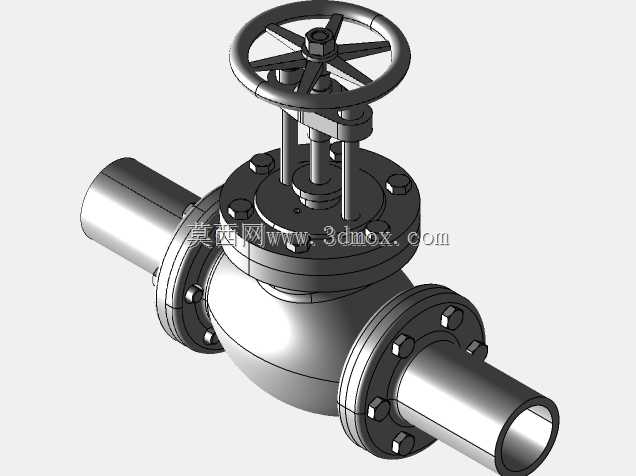

这款闸阀主要应用于市政给排水、石油化工输送、暖通空调循环、火力发电水汽管路等工业流体输送场景，作为管路系统中的核心截流部件，承担着接通或截断管路内介质流通的核心作用，不适用于调节介质流量，仅做全开或全关状态的工况使用，可适配清水、油品、蒸汽、弱腐蚀性化工介质等多种常见工业流体的输送管控需求。产品采用明杆结构设计，阀杆随启闭动作做上下升降运动，操作人员可直观通过阀杆的伸出高度判断阀门的启闭状态，能有效避免暗杆结构易出现的状态误判问题，降低现场操作的失误风险。手轮采用圆盘式防滑结构设计，轮缘做圆弧过渡处理，操作人员手动启闭时握持受力均匀，无需额外辅助工具即可完成常规工况下的启闭操作，手轮与阀杆的连接采用方榫配合结构，传动扭矩传递稳定，长期使用不易出现滑转松脱问题。阀体与阀盖的连接采用法兰螺栓紧固结构，密封面处预留了密封垫片安装槽位，可根据输送介质的温度、腐蚀特性选配金属缠绕垫、橡胶垫、四氟垫等不同材质的密封件，保障中高压工况下的连接密封性能。两端的连接法兰采用标准管路法兰尺寸设计，安装时可直接与同压力等级的管路法兰对接，法兰盘上的螺栓孔位严格遵循通用管路安装规范，现场安装无需额外做孔位适配加工，能有效缩短管路施工的装配周期。阀体内部的闸板采用平行双闸板密封结构，密封面堆焊耐磨硬质合金层，长期启闭摩擦下不易出现密封面划伤磨损，可有效降低长期使用后的内漏风险，阀杆与阀盖的配合处设置了多级填料密封结构，可通过调整填料压盖的螺栓预紧力补偿填料磨损带来的外漏隐患，无需拆解阀门即可完成密封维护操作。整体结构设计充分考虑了工业现场的安装维护需求，所有易损件均采用标准化通用尺寸，后期更换配件无需定制加工，可大幅降低设备运维的时间与物料成本，阀体流道采用全通径流线型设计，介质流通时的阻力损失极小，全开状态下不会对管路内的介质输送造成额外压损，也便于管路通球清扫作业的开展。
