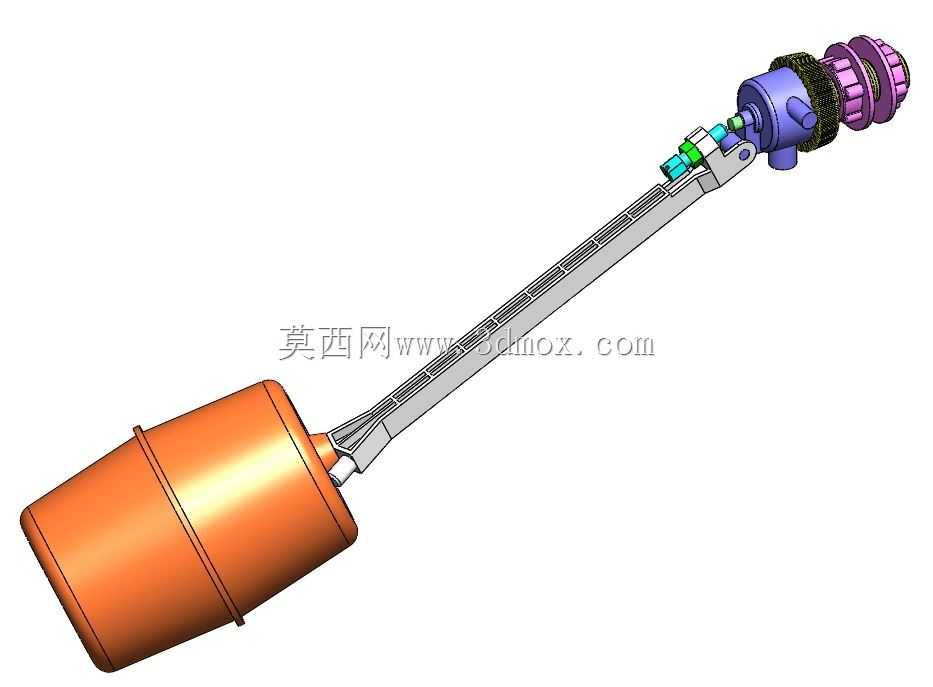

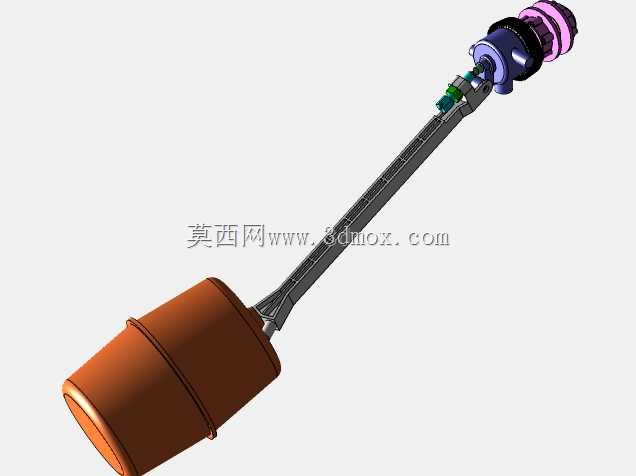

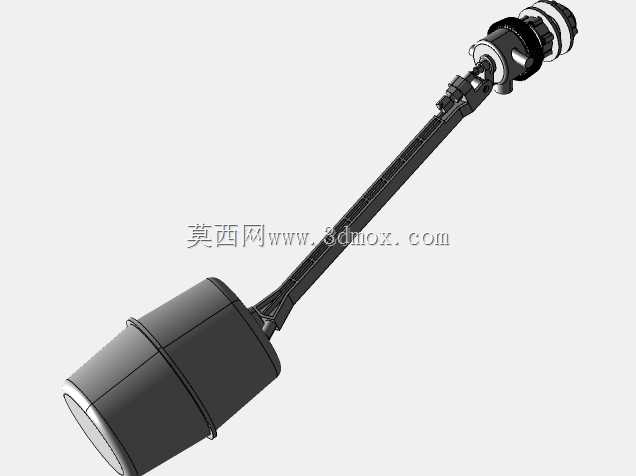

马桶冲洗槽用杠杆式浮球阀结构设计

这款浮球阀主要应用于民用及商用卫生洁具领域，适配各类马桶冲洗槽、高位水箱的自动进水控制场景，是卫浴给排水系统中实现液位自动调控的核心部件，日常使用中无需人工干预即可完成水箱的自动补水与止水动作，能有效避免水箱溢水、补水不足等常见问题，保障卫浴冲水系统的稳定运行。从实际用途来看，该部件依靠浮体随液位升降的浮力变化驱动阀芯启闭，当水箱内水位下降到设定低位时，浮体随液位下落，通过杠杆机构带动阀芯开启，外接供水管道的水流随即注入水箱；当水位上升到预设高位时，浮体产生的浮力通过杠杆放大后传递到阀芯端，将进水通道完全密封，切断供水，整个控制过程纯机械结构驱动，无需外接电源或额外控制元件，可靠性极强，适配不同水压的民用供水场景。在功能特性上，这款浮球阀采用长杠杆传动结构，相比传统短杆浮球阀拥有更大的浮体力矩放大比，在低水压工况下也能保证阀芯的密封压紧力，有效降低滴漏风险；阀芯端采用多密封副组合结构，能适配不同进水角度的安装需求，浮体采用中空一体式结构，长期浸泡在水中也不会出现渗水增重导致的控制失效问题，整体活动关节处预留了合理的配合间隙，即使水中存在少量杂质也不会出现卡滞故障。从设计思路来看，整体结构优先考虑卫浴场景的安装兼容性，长杆结构可以让浮体远离进水口的水流扰动区域，避免进水时水流冲击浮体导致阀芯频繁跳动、止水不严的问题；整体结构拆分设计合理，各部件均采用常规卫浴五金的通用加工工艺，生产装配难度低，后期维护更换配件也十分便捷。在外形尺寸与安装边界上，整体沿杠杆方向的长度适配常规10-20升容量的马桶冲洗水箱，进水端采用标准卫浴管螺纹接口，可以直接匹配市面常见的供水角阀接口，安装时仅需将进水端固定在水箱侧壁的预设安装孔，调整浮体的限位位置即可设定水箱的最高止水水位，浮体的摆动范围内无其他结构干涉，在水箱内部的占用空间合理，不会干扰水箱内其他冲水部件的动作。
