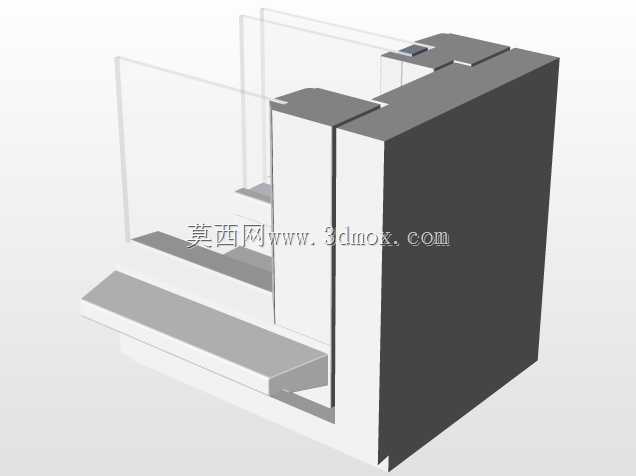

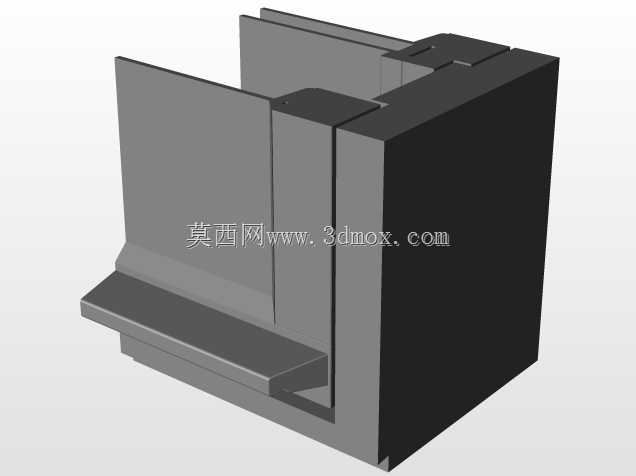

铝合金系统窗转角拼接节点结构

该结构为建筑外窗转角位置的型材拼接节点，主要应用于民用住宅、商业办公建筑的90度转角外窗安装场景，是系统门窗实现转角位置结构稳固、密封防渗的核心连接部位。在实际建筑施工中，转角窗位置是整窗受力与密封的薄弱环节，该节点结构可同时承接两个垂直方向窗扇的型材连接，承担整窗转角处的风压载荷、温度形变应力，避免长期使用过程中出现型材错位、拼接缝开裂等问题。从功能特性来看，该节点采用多腔体型材分层拼接设计，外层型材承担室外侧的抗冲击、耐候防护作用，中间腔体填充保温隔热材料阻断冷热桥传导，内侧设置多道密封胶条卡槽，可同时安装两道以上三元乙丙密封胶条，实现转角位置的水密、气密防护，杜绝雨水渗漏、冷风渗透的问题。在设计思路上，该结构采用阶梯式咬合拼接结构，相邻型材通过凹凸卡槽实现定位卡接，无需额外复杂连接件即可保证拼接位置的对位精度，型材拼接面预留打胶槽，安装时注入中性硅酮密封胶可进一步提升连接强度与密封性能；玻璃安装位设置阶梯式承托结构，可适配不同厚度的中空钢化玻璃，玻璃与型材之间设置柔性垫块，缓冲玻璃受风压产生的形变应力，避免玻璃与硬质型材直接接触造成的崩边问题。从安装边界来看，该节点的室外侧型材边缘与建筑外墙饰面预留15mm的打胶间隙，用于填充耐候密封胶实现窗体与墙体的密封衔接；内侧型材边缘与室内窗台饰面层预留5mm的收口间隙，方便后期装修时做窗台收边处理；型材拼接完成后的整体转角外轮廓尺寸适配常规70系列、80系列系统窗的安装尺寸，可直接与同系列的窗框型材实现无缝拼接，无需额外定制转接件，能够有效降低现场安装的施工难度，提升转角窗的安装效率与长期使用可靠性。
