对称式双页切角承重合页结构设计

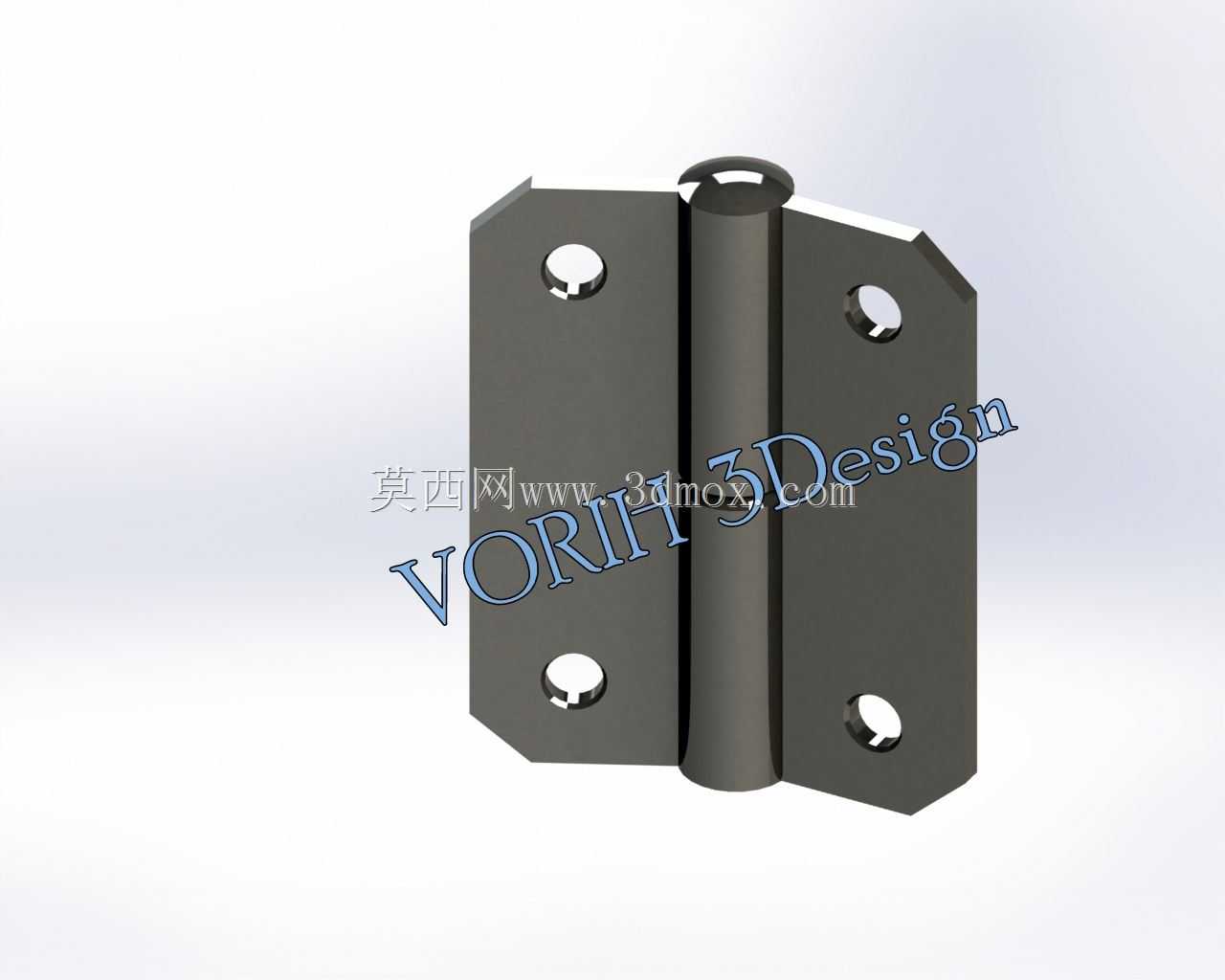

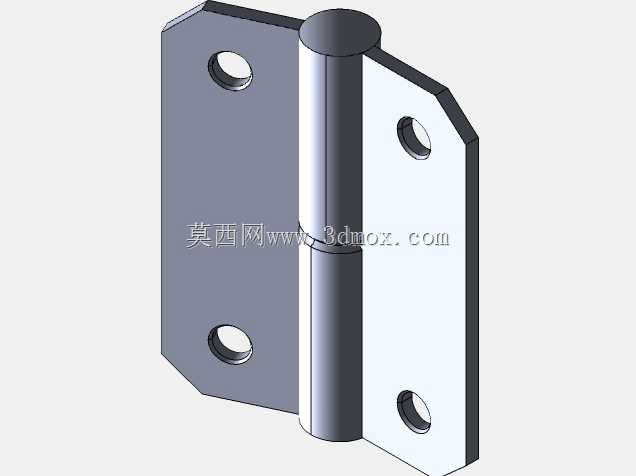

这款铰接连接件是日常民用与轻型工业场景中应用极为广泛的基础五金构件，主要承担两个相对转动部件之间的连接与载荷传递作用，常见于室内外门窗、小型设备检修门、电控柜柜门、轻型箱体翻盖等需要实现绕固定轴往复转动开合的结构部位，能够在保证连接可靠性的前提下，让被连接件实现0到180度范围内的顺畅开合动作，同时承受门板或翻盖自身的重量以及日常使用过程中产生的侧向拉力与剪切载荷。从功能特性来看，该合页采用对称式双页片搭配中间一体式卷制转轴的结构，两个页片分别对应固定在门框与门扇、或者设备基座与翻盖部件上，中间的转轴套采用卷圆成型工艺，将两个页片的铰接端嵌套组合，转动过程中无额外松脱风险，无需额外加装销轴防脱结构即可满足日常使用的稳定性需求。页片上预留的四个沉头安装孔，能够让配套的紧固螺丝在安装后完全沉入页片表面，不会出现螺丝头凸起剐蹭相邻部件的问题，同时切角式的页片端部设计，既能够减少合页安装后边缘的尖锐棱角带来的磕碰风险，也能在安装空间较为局促的场景下避免页片边角与相邻结构产生干涉。在设计思路上，这款合页优先考虑了通用场景下的适配性，整体采用等厚的金属板材冲压成型，页片的平面度经过严格控制，保证安装后与被连接件表面能够完全贴合，不会出现局部翘曲导致的安装应力集中问题；中间转轴的直径与页片厚度做了匹配优化，既保证转轴具备足够的抗剪切强度，不会在长期承重使用后出现弯折变形，也避免转轴直径过大导致合页整体厚度增加、占用过多安装空间。从安装边界来看，该合页的两个页片在完全闭合状态下整体厚度均匀，安装时仅需要在被连接件的对应位置标记四个安装孔位，通过沉头螺丝完成固定即可，不需要在被连接件表面额外开凿沉槽，对安装面的加工要求较低，无论是木质门板、金属型材框架还是复合板材的安装面都能适配；页片上的安装孔采用长圆与圆孔搭配的布局，能够在安装时提供微小的位置调整余量，降低安装对位的精度要求，即使孔位标记存在小幅偏差也能顺利完成装配。日常使用过程中，该合页的转动间隙控制在合理范围内，既不会因为间隙过小导致开合卡涩，也不会因为间隙过大出现门扇下垂、晃动的问题，能够在长期往复转动的使用场景下保持稳定的连接性能。
