卧式承压储热锅炉罐体结构

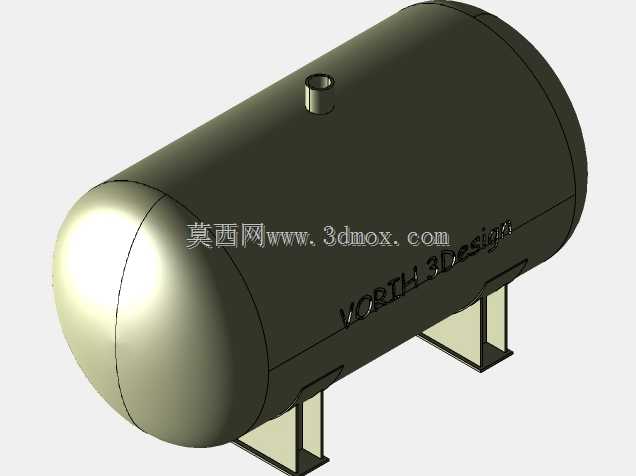

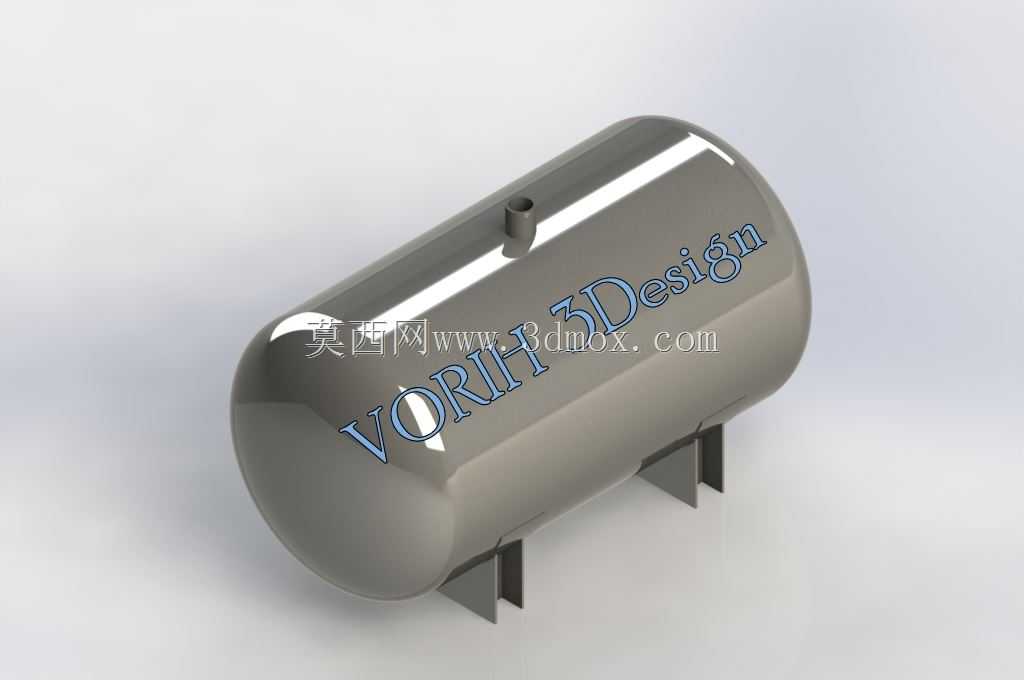

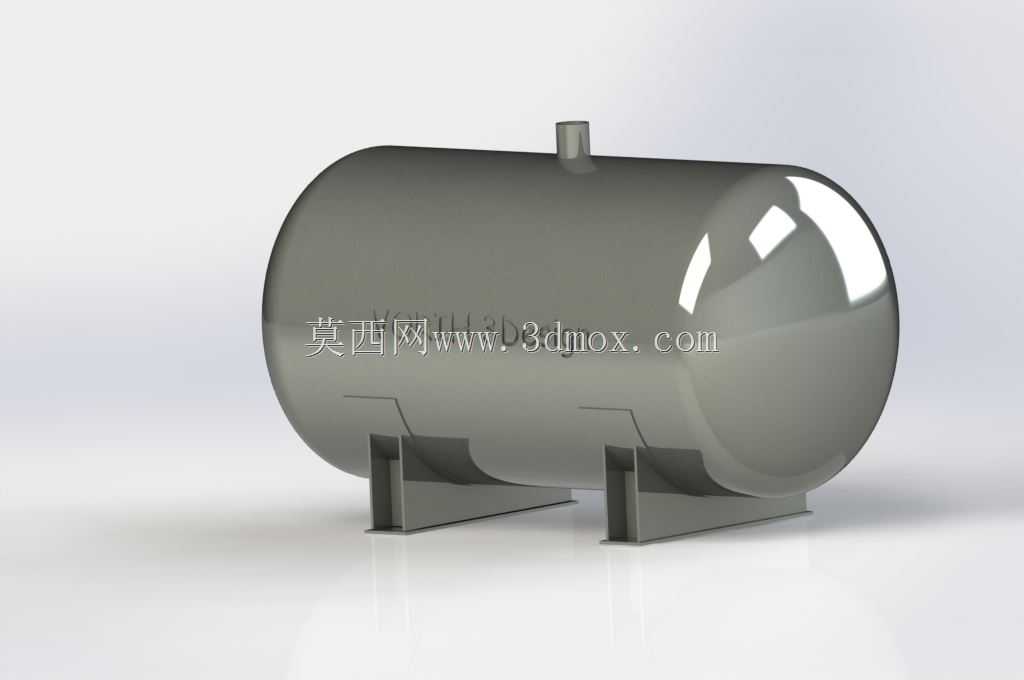

这款卧式承压锅炉罐体，主要面向小型工业生产供热、商用建筑集中供暖、常压热水供应等场景设计，可适配食品加工蒸煮、车间冬季采暖、小型洗浴中心热水供给等多种实际使用需求，作为热源系统的核心储热承压部件，承担着介质存储、热量缓存、稳定输出热媒的核心作用。整体采用卧式椭圆封头筒体结构，相比立式同容积罐体，大幅降低了设备整体安装高度，适配层高有限的厂房、地下设备间等安装场景，同时卧式布局让罐体内部热媒介质的流动更平缓，温度分层更均匀，能有效减少局部热应力集中，延长设备整体使用寿命。筒体顶部设置的短管接口，可作为排气、安全阀安装或者热媒输出接口使用，底部对称布置的两个鞍式支座，完全按照卧式压力容器的支座设计规范做受力校核，支座与筒体接触位置做了圆弧过渡贴合处理，能均匀分散罐体满水运行时的整体重量，避免筒体局部受力变形，支座底部预留了地脚螺栓安装孔位，可直接与混凝土基础或者钢制安装机架做刚性固定，保障设备运行时的稳定性，即使在介质充放带来的轻微晃动工况下也不会出现位移。设计过程中优先考虑了承压性能与加工便利性，筒体与封头的连接采用等厚对接焊接结构，焊缝位置做了内应力消除的工艺预留，既保障了罐体的额定承压能力，也降低了生产加工时的焊接难度，筒体表面做了光滑圆弧过渡处理，没有多余的凸起结构，后期做外部保温层包覆时，能让保温材料紧密贴合罐体表面，减少运行过程中的热量损耗。安装边界方面，该结构的重心高度较低，两侧支座的间距经过优化，在满足支撑强度的前提下，预留了足够的底部操作空间，方便后期做排污口安装、底部管路维护等操作，不需要额外抬高罐体就能完成常规检修作业。罐体的接口位置都做了标准化的管径匹配设计，可直接对接市面上常见规格的供热管路、阀门组件，不需要额外做非标转接件加工，能有效缩短现场安装的施工周期。
